Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи. К таким поломкам относятся:

К таким поломкам относятся:

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

замыкание в электрической цепи вентилятора;
выход из строя датчика;
заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
Постепенно охлаждая воду, определить температуру размыкания контактов.
Сравнить полученные данные с паспортными значениями.

При отсутствии тестера датчик включения вентилятора можно проверить контрольной лампочкой, которая зажигается в момент срабатывания контактной группы.

Секретами проверки датчика вентилятора делится автор видеоролика Дмитрий Мазницин.

В авто с карбюраторным двигателем

Последовательность проверки с карбюратором:

Выключить зажигание.
Аккуратно снять провода с датчика. При демонтаже держать руки и одежду на расстоянии от крыльчатки вентилятора, поскольку пуск электродвигателя возможен и при выключенном зажигании.
Соединить провода в штекере.
Включить зажигание. Вентилятор должен начать работать. Если механизм вращаться не начал, то проблема кроется в электродвигателе или проводке.

Допускается эксплуатация двигателя автомобиля с замкнутыми контактами проводки, идущей от датчика. Соединенные кабели должны быть изолированы от замыкания на кузов автомобиля.

В авто с инжекторным двигателем

Процедура проверки датчика на инжекторном автомобиле:

Снять колодку разъема с датчика.
Включить зажигание. На комбинации приборов может активироваться индикатор Check Engine, указывающий на ошибку в системе охлаждения.
Запустить двигатель. Через некоторое время блок управления мотором перейдет в аварийный режим и принудительно запустит вентилятор на постоянную работу.
После приезда в автосервис требуется провести диагностику автомобиля и удалить записанные в блоки управления ошибки.

Если включение вентилятора в аварийном режиме не происходит, то проблема кроется в приводе крыльчатки или проводке. Автомобиль доставляется на сервис при помощи буксира или эвакуатора.

Ремонт автоэлектрики. Техпомощь.

Электрические вентиляторы системы охлаждения, как правило, установлены за радиатором. На некоторых автомобилях с большими, радиаторами, может быть два вентилятора охлаждения, или может быть отдельный вентилятор для системы кондиционирования воздуха.

Электрический вентилятор системы охлаждения работает только по мере необходимости, чтобы помочь охладить двигатель. Датчик охлаждающей жидкости или отдельный датчик для вентилятора двигателя используется для контроля температуры двигателя. Вентилятор не включается, пока температура двигателя не достигнет нормальной рабочей температуры (90-95 градусов). При повышении температуры двигателя, вентилятор будет включаться, и выключаться, по мере необходимости для поддержания температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на небольшой скорости, для поддержания нормальной рабочей температуры.

ВНИМАНИЕ: электрический вентилятор системы охлаждения может включиться в любой момент, независимо от того, работает двигатель или нет. Знайте об этом, если вы работаете в моторном отсеке и на горячем двигателе. Держите пальцы и инструменты подальше от лопастей вентилятора

Держите пальцы и инструменты подальше от лопастей вентилятора.

Вы можете услышать работу вентилятора охлаждения, после выключения зажигания после поездки. Это нормально. Но вентилятор должен отключится, по прошествии нескольких минут, когда двигатель остынет. Вентилятор также включается, когда включен кондиционер, чтобы обеспечить дополнительный поток воздуха через радиатор кондиционера, для хорошей работы кондиционера. Это может происходить независимо от температуры двигателя или скорости транспортного средства. Обычно вентилятор не работает, когда транспортное средство находится в движении, набегающего потока воздуха хватает для охлаждения радиатора.

Почему используются электрические вентиляторы охлаждения?

Одна из причин, почему используют именно электрические вентиляторы, а не другие, (механические, с ременным приводом) это экономия топлива и снижение уровня шума вентилятора, особенно на высоких оборотах. Вентилятор с ременным приводом может отбирать до 12 или более лошадиных сил в зависимости от оборотов двигателя и нагрузки от системы охлаждения.

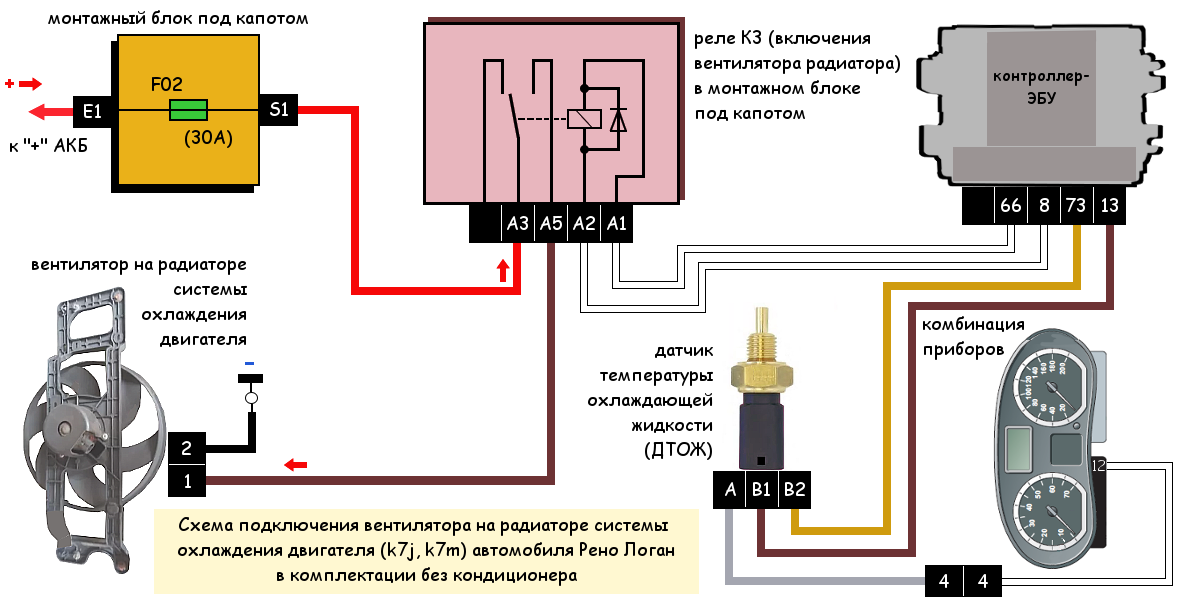

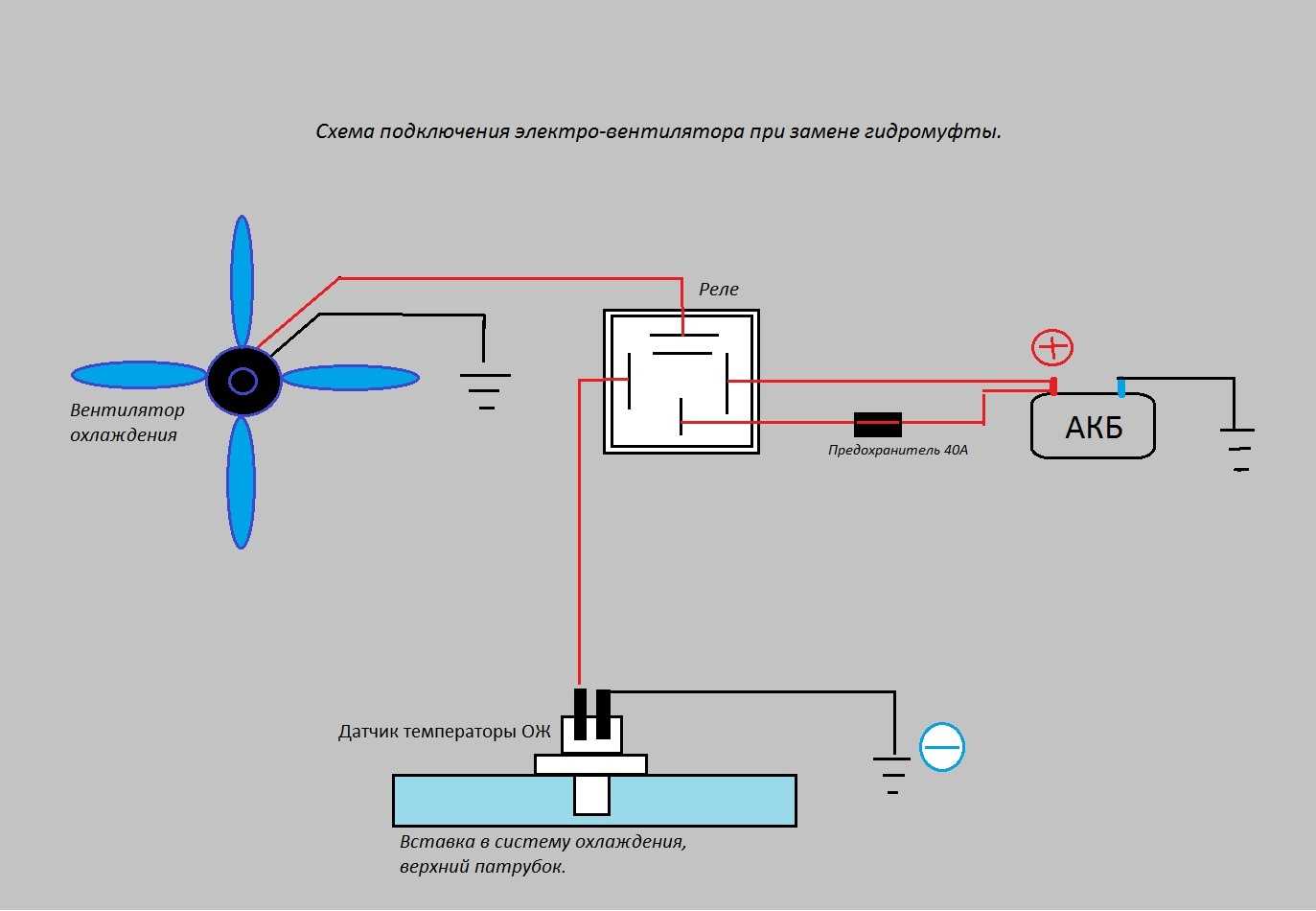

Управление электрическим вентилятором системы охлаждения.

На старых моделях автомобилей, работа вентилятора обычно управляется датчиком, расположенным в радиаторе или на двигателе. Когда температура охлаждающей жидкости поднимается до точки срабатывания термодатчика, (обычно 85 – 95 градусов) сигнал с датчика подается на реле вентилятора охлаждения двигателя, который включает вентилятор. Вентилятор работает, пока температура охлаждающей жидкости не упадет ниже точки отключения термодатчика. Отдельная цепь вентилятора включается, когда работает кондиционер. В новых автомобилях с компьютеризированным управлением двигателя, работа вентилятора часто регулируется модулем управления вентилятора. Используется цепь датчика температуры двигателя, чтобы определить время работы вентилятора. На некоторых автомобилях, блок управления вентилятором также регулирует скорость вращения вентилятора, в соответствии с температурой двигателя.

Проблемы с вентилятором системы охлаждения

Отказ вентилятора, или выход из строя цепи реле вентилятора или блока управления, серьезная поломка, потому что это может привести к перегреву двигателя.

Четыре детали, которые могут привести к отказу вентилятора системы охлаждения двигателя.

Нерабочее термовыключатель или датчик охлаждающей жидкости
Неисправное реле вентилятора
Проблема с электропроводкой (предохранитель, ослабли или заржавели контакты, короткое замыкание, обрыв проводов и т.д.)
Плохой моторчик вентилятора.

Все эти компоненты можно проверить и отремонтировать в нашем автосервисе. Продиагностировать и отремонтировать систему охлаждения, отремонтировать двигатель если возникли проблемы с системой охлаждения. Звоните, приезжайте. Подготовте свою машину к летнему периоду эксплуатации.

Диагностика неисправностей вентилятора охлаждения

Ни самый инновационный электрический мотор, имеющий большую мощность, ни сверхнадежный блок или регулятор управления не в состоянии на все сто процентов защитить охлаждающую систему от поломок. Учитывая то, что вышедший из строя вентилятор охлаждения, который дует не туда, куда надо, или вовсе не вращается, способен стать виновником перегрева двигателя, следить за его нормальным функционированием требуется постоянно.

Вовремя сделанный ремонт компонентов системы убережет ваш автомобиль от многих неприятностей, но здесь важно правильно установить причину поломки вентилятора. Другими словами, сначала нужно найти проблему, по которой, например, не работает регулятор оборотов коленвала либо блок управления, либо электрический мотор

Диагностику неисправностей вентилятора может провести любой водитель, ориентируясь на далее приведенные рекомендации.

Проверку следует начинать с демонтажа разъема (штекерного) температурного датчика и его обследования. В тех случаях, когда датчик является одинарным, нужно взять небольшой кусок обычной проволоки и замкнуть в штекере клеммы. При исправном вентиляторе блок управления или реле должны дать команду на его включение при замыкании. Если интересующее нас устройство не включается при такой проверке, это значит, что требуется его ремонт либо замена.

При наличии двойного термодатчика принцип проверки немного изменяется, и выполняется в два этапа:

Замыкают красный и красно-белый проводок. При этом должно фиксироваться медленное вращение вентилятора.
Замыкают проводки красного и черного цвета. Теперь вращение должно значительно ускориться.

Если вращения не наблюдается, вентилятор придется демонтировать и установить на его место новое устройство. Если постоянно работает вентилятор охлаждения радиатора (дует без перерывов), есть вероятность того, что из строя вышел датчик его включения. Проверить такое подозрение несложно. Необходимо включить зажигание, а затем удалить наконечник провода с датчика.

Если выключения устройства после этого не произошло, можно смело покупать новый регулятор (датчик) отключения устройства. Ситуации, когда постоянно работает вентилятор охлаждения радиатора, встречаются не редко, и теперь вы знаете, как решить такую проблему. Также имеет смысл выполнить проверку предохранителя в тех случаях, когда вы сомневаетесь в работоспособности описываемого в статье механизма. Делается это так:

от плюсовой клеммы аккумуляторной батареи подают на красно-черный или красно-белый проводок в разъеме вентилятора питание;
от минусовой клеммы подают заряд на проводок коричневого цвета.

Если регулятор либо блок не отреагировал (устройство не включилось), проверьте провод температурного датчика (все имеющиеся на нем разъемы и штекера). Возможно, понадобится простой ремонт кабеля (например, его изолирование, замена штекера). Если дело не в проводе, значит, придется приобретать новый вентилятор, так как ваш сломался.

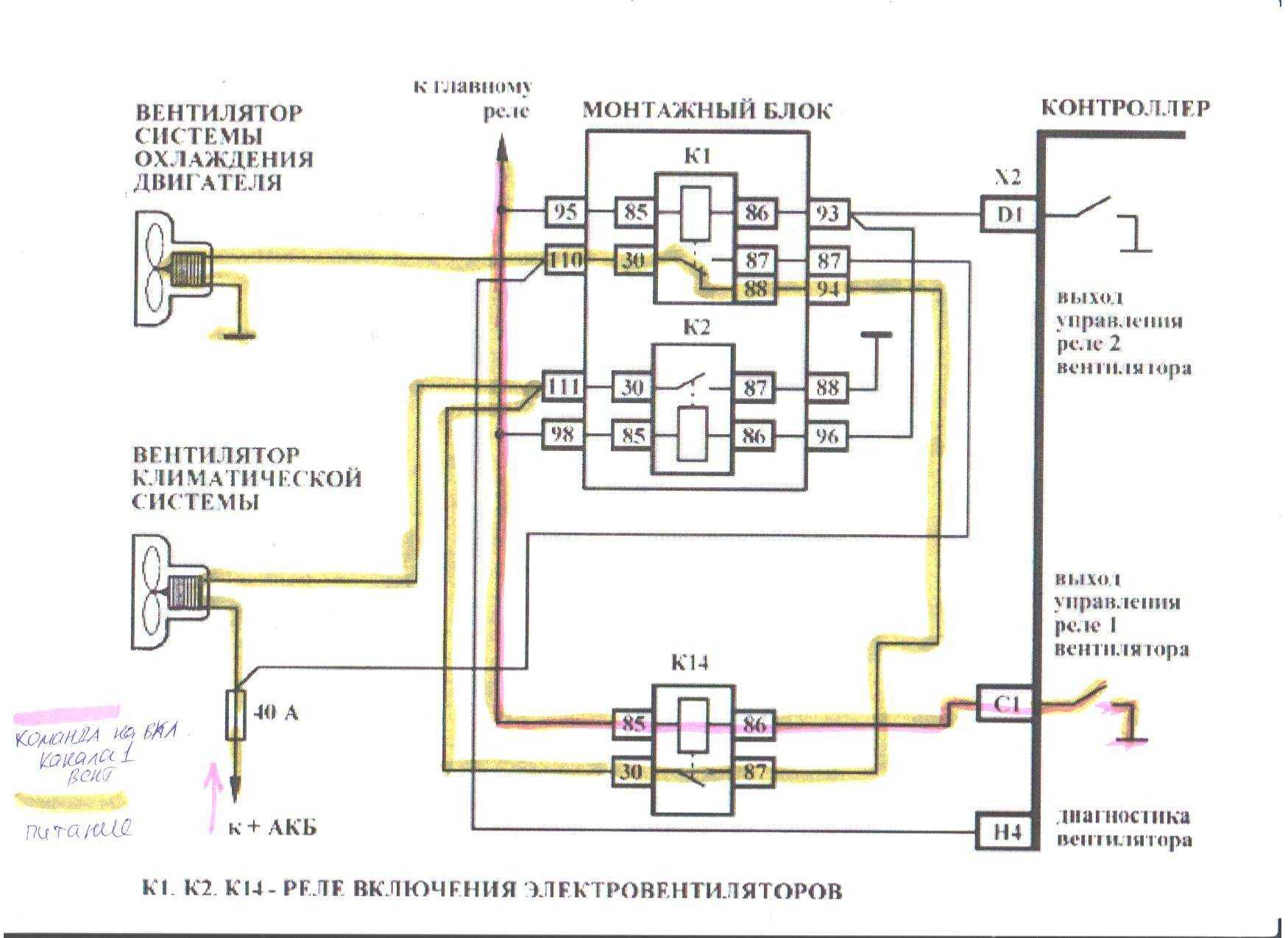

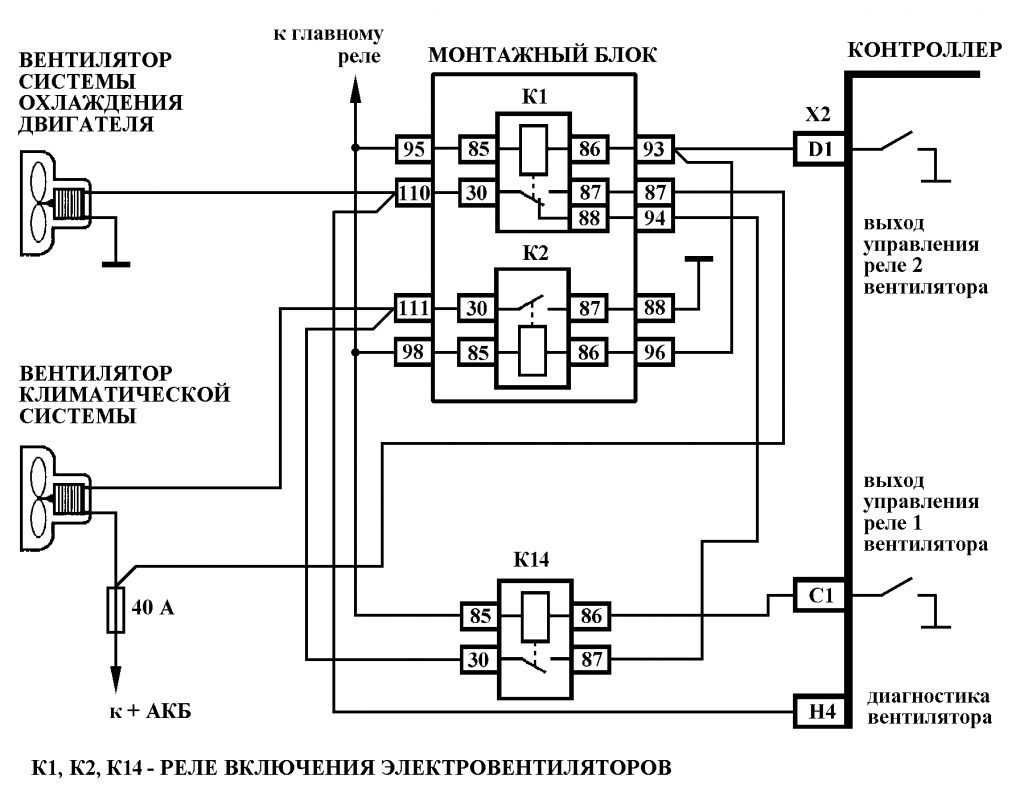

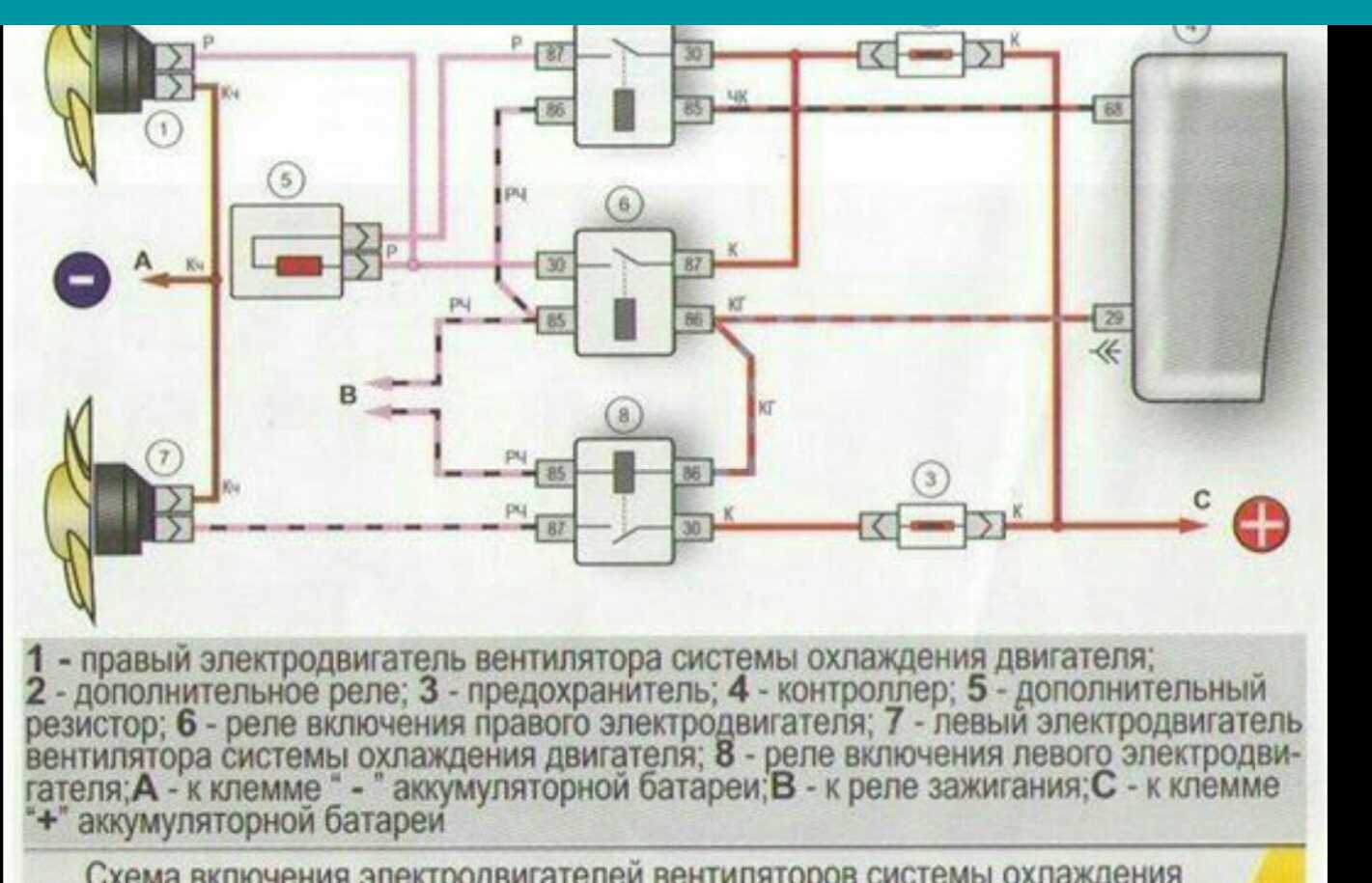

СИСТЕМА РАБОТЫ ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ.

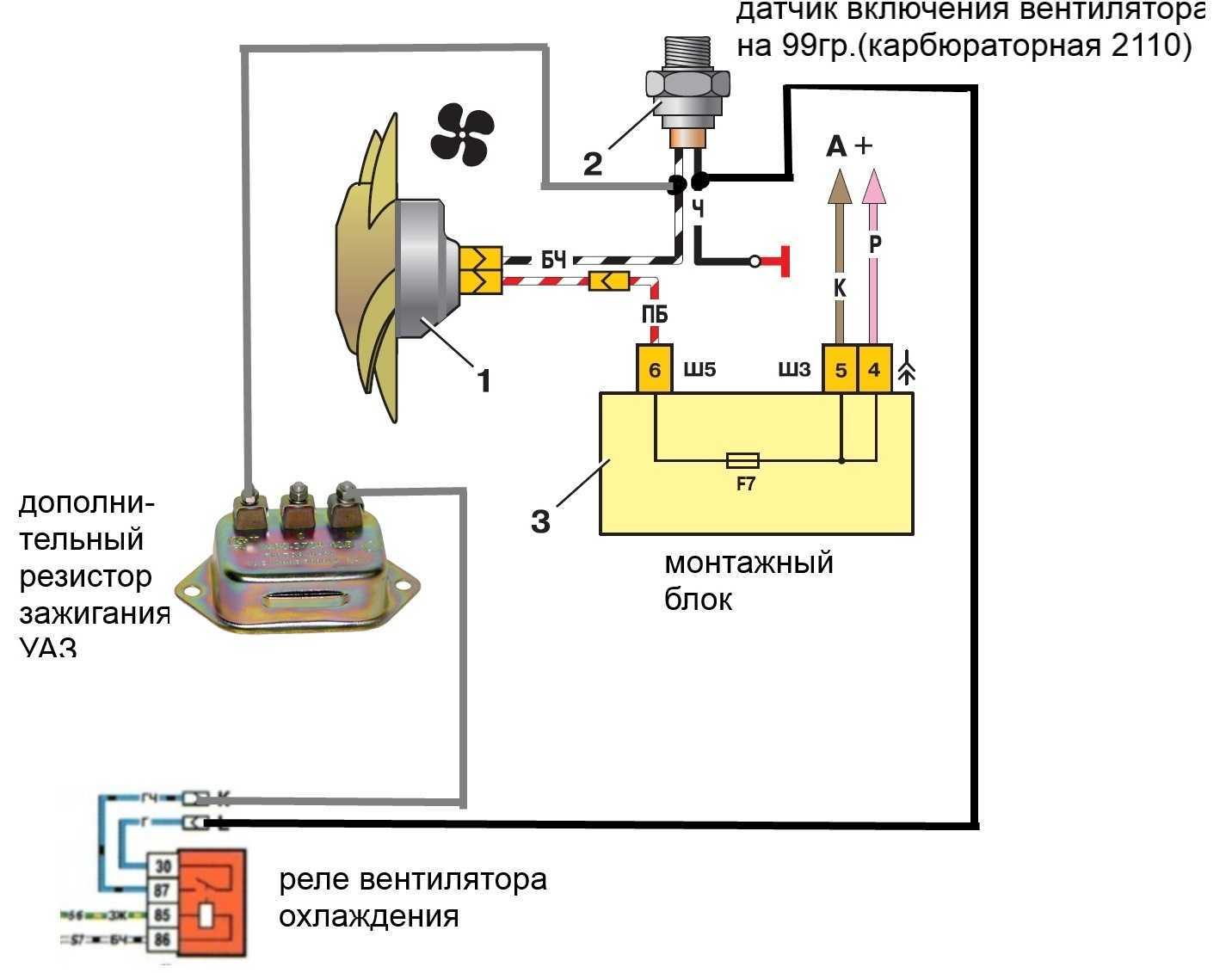

Датчик термовключения вентилятора (находится в нижнем левом углу радиатора) при нагревании замыкает цепь с малым током, идущую на разгрузочное реле. Отмечу, что данный датчик разрывает «минус», идущий к реле. «Плюс» реле берет от замка зажигания и регулируется предохранителем №19 (находится в салоне автомобиля слева в панели приборов). Датчик чаще всего 3-х контактный. Коричневый провод берет «минус» с корпуса автомобиля. Два других провода (полосатые) при замыкании на них контактов в датчике подают «минус» к разгрузочным реле. В зависимости от степени нагревания охлаждающей жидкости, датчик замыкает цепь, идущую к реле № 214 (первая скорость) или цепь, идущую к реле № 217 (вторая скорость). Реле № 272 и датчики температуры, находящиеся на верхнем патрубке системы охлаждения (синий и серый), в управлении вентилятором охлаждения двигателя не участвуют ни коим образом

, вопреки всеобщего убеждения.

Реле № 272 работает только при выключенном зажигании в режиме афтэкулинга, (этот режим я трогать не буду). Далее, при получении «минуса» от датчика и «плюса» от замка зажигания, разгрузочное реле замыкает силовые контакты и подает «ПЛЮС» непосредственно на вентилятор охлаждения. «МИНУС» вентилятор берет с корпуса автомобиля (с лонжерона). Силовой «ПЛЮС» реле берет с АКБ под защитой предохранителя на 40А (60А если на радиаторе 2 вентилятора), который находится за декоративной накладкой слева от ноги водителя (хрен найдешь, а если найдешь, хрен доберешься). Ну в общем-то и все. В зависимости от того, на какое реле от датчика поступит «минус», такая и включится скорость.

Вязкостная муфта: устройство и принцип работы

Вискомуфта вентилятора (гидромуфта) является достаточно простым устройством и включает в себя следующие основные элементы:

герметичный корпус;
турбинные колеса или диски в корпусе;
колеса закреплены на ведущем и ведомом валу;
силиконовая жидкость (дилатантная) заполняет пространство между колесами;

1. В целом, можно выделить два основных типа вязкостных муфт. Первый тип имеет корпус, внутри которого стоят турбинные колеса с крыльчаткой. Одно колесо крепится на ведущем валу, тогда как второе на ведомом валу. Силиконовая жидкость, являющаяся рабочим телом, выступает в роли связующего звена между турбинными колесами. Если колеса вращаются с разной скоростью, происходит передача крутящего момента на ведомое колесо, вращение колес синхронизируется.
2. Второй тип муфты отличается от первого тем, что вместо колес стоит пара плоских дисков с выемками и отверстиями. При этом именно второй тип обычно используют в качестве муфты вентилятора охлаждения. При синхронном вращении дисков внутри корпуса муфты силиконовая жидкость почти не перемешивается. Однако если ведомый диск начнет отставать от ведущего, смешивание становится активным. Жидкость при этом меняет свои свойства (расширяется) и прижимает диски друг другу.
3. Что касается жидкости, которой заполнен корпус устройства, на ней основан весь принцип работы вискомуфты. В состоянии покоя жидкость вязкая и текучая. Если же начать ее нагревать или перемешивать, жидкость сильно густеет и расширяется в объеме, меняется ее плотность.Если же вернуть жидкость в состояние покоя и/или прекратить нагрев, она снова станет вязкой и текучей. Такие свойства позволяют прижимать диски друг к другу и блокировать вискомуфту, «замыкая» диски.

Где используются вискомуфты в автомобиле

Как правило, вязкостные муфты в авто используются только в двух случаях:

для реализации охлаждения двигателя (вентилятор охлаждения);
для подключения полного привода (трансмиссия).

Первый вариант отличается простым устройством. На штоке закрепляется муфта с вентилятором, который приводится через ремень от двигателя. При этом вискомуфты в этом случае более надежны, чем электрические вентиляторы, однако менее эффективны в плане производительности.

Что касается подключения полного привода, подавляющее большинство кроссоверов имеют вязкостные муфты для автоматического подключения полного привода. При этом такие муфты сегодня постепенно вытесняются другим типом в виде электронных исполнительных устройств.

Основная причина — вискомуфты не отличаются высокой ремонтопригодностью (фактически, они одноразовые), а также недостаточно эффективно передают крутящий момент. Например, полный привод подключается через муфту только тогда, когда передние колеса сильно буксуют, при этом нет возможности подключить муфту принудительно и т.д.

Так или иначе, даже с учетом недостатков, вискомуфты простые в плане конструкции, дешевые в производстве, прочные и надежные. Средний срок службы составляет не менее 5 лет, при этом на практике встречаются 10-15 летние авто с пробегами по 200-300 тыс. км, на которых вязкостные муфты находятся в исправном рабочем состоянии. Например, система охлаждения на старых моделях BMW, где вентилятор охлаждения имеет подобное устройство.

Куда дует вентилятор охлаждения?

В этой статье мы не можем обойти вниманием вопрос о том, куда дует интересующий нас механизм. Именно его задают экспертам и коллегам-автолюбителям пользователи на десятках и сотнях форумах, посвященных обслуживанию транспортных средств

На самом деле ответ на него очень прост.

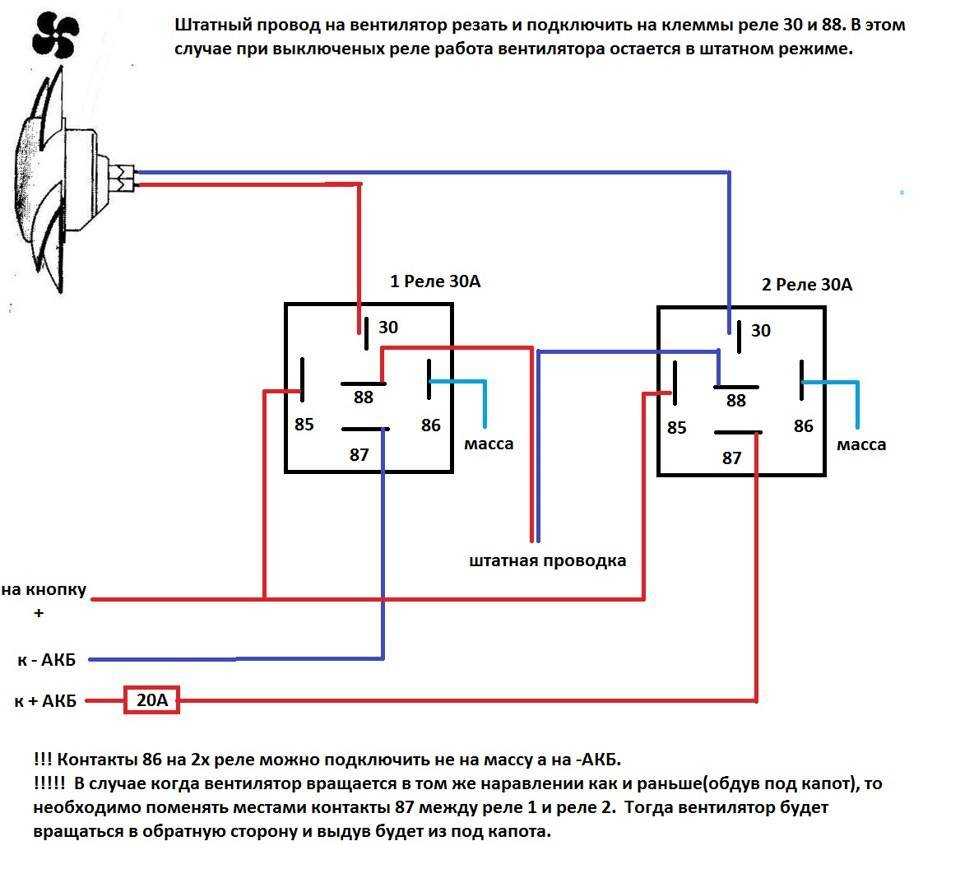

Если в вашем автомобиле поток воздуха направлен не на мотор, а на радиатор, это означает только то, что вентилятор неправильно подключили после технического обслуживания либо выполнения ремонтных работ. Вероятнее всего, просто-напросто спутали клеммы. Следует установить их правильно, и больше никогда не задаваться вопросом, куда вентилятор должен направлять поток охлажденного воздуха.

Как заменить датчик включения вентилятора?

В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99%!вышел из строя датчик. Его замена осуществляется следующим образом:

Снимаем клеммы аккумулятора
Сливаем охлаждающую жидкость с системы
Отключаем питание датчика
Выкручиваем его из корпуса за счет приложения небольших усилий
В обратной последовательности устанавливаем новый экземпляр

Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!

Рекомендуем: Зеркало заднего вида с монитором: какое будет лучшим для автомобиля

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат

Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами « жидкость для ремонта вискомуфты », « масло для вискомуфт » или просто « силиконовая жидкость ». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости . Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

Вязкостная муфта демонтируется и разбирается;
Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости . Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника , которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

Демонтировать вязкостную муфту;
Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта

Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Принцип работы системы охлаждения двигателя

Охлаждающая жидкость нагревается за счет тепла выделяемого в цилиндрах двигателя, поступает в радиатор, охлаждается в нем и возвращается в рубашку охлаждения двигателя.

Циркуляция охлаждающей жидкости осуществляется принудительно с помощью насоса охлаждающей жидкости.

Усиленное охлаждение охлаждающей жидкости осуществляется за счет интенсивного обдува воздухом радиатора вентилятором.

В системе охлаждения двигателя существуют два круга циркуляции охлаждающей жидкости: малый и большой. Малый круг циркуляции: рубашка охлаждения двигателя — водяной насос — термостат — рубашка охлаждения двигателя. Большой круг циркуляции: рубашка охлаждения двигателя — водяной насос — термостат — радиатор — рубашка охлаждения двигателя. Радиатор отопителя салона может входить в малый или в большой круг циркуляции в зависимости от автомобиля.

При запуске двигателя, пока температура охлаждающей жидкости не достигла рабочей температуры двигателя, термостат закрыт и пускает охлаждающую жидкость по малому кругу (насос — рубашка двигателя — термостат — насос).

При достижении охлаждающей жидкости рабочей температуры двигателя термостат открывается и пускает охлаждающую жидкость по большому кругу, через радиатор охлаждения.

Малый круг циркуляции предназначен для быстрого выведения двигателя на эффективный рабочий температурный режим. При малом круге циркуляции антифриз не проходит через радиатор и фактически не охлаждается.

Большой круг циркуляции предназначен для охлаждения антифриза когда двигатель уже достиг рабочего температурного режима.

Чем сильнее нагревается охлаждающаяся жидкость, тем сильнее открывается термостат и тем больший объем охлаждающей жидкости пропускается через радиатор и охлаждается там.

Принцип переключения между малым и большим кругом циркуляции позволяет максимально быстро вывести холодный двигатель в эффективный рабочий температурный режим.

В наиболее современных экологичных двигателях могут иметься два контура системы охлаждения, отдельный контур для блока цилиндров и другой отдельно для головки блока цилиндров (ГБЦ). Циркуляция жидкости в каждом из контуров регулируется отдельным термостатом. При запуске холодного двигателя охлаждающая жидкость в контуре блока цилиндров не перекачивается и нагревается быстрее. Охлаждающая жидкость в головке блока цилиндров (ГБЦ) начинает циркулировать сразу и забрав тепло поступает в радиатор отопителя. По мере прогрева двигателя включается циркуляция в контуре блока цилиндров. Во время работы обоих контуров, в контуре охлаждения головки блока цилиндров (ГБЦ), поддерживается температура на 15-20 градусов ниже, чем в контуре блока цилиндров, что позволяет улучшить наполнение камер сгорания и процесс смесеобразования, а также снизить риск возникновения детонации.

Охлаждающую жидкость в систему охлаждения заливают через горловину расширительного бачка. Объем системы охлаждения легкового автомобиля указывается в руководстве по эксплуатации на автомобиль и обычно составляет от 6 до 12 литров.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом
