Смазка шрус 4: характеристика, применение и разновидности смазок

Можно ли смазать ШРУС литолом?

Пытаясь понять, какая смазка лучше для ШРУСов в центральной рейке, водители обращают внимание на Литол-24. Несмотря на добавки лития, этот состав не подходит для ШРУСов

Единственный выход (учитывая доступность) — «набить» узел после замены сломанного пыльника и продолжить ремонт на месте. Затем промойте прокладку и заполните ее соответствующей смазкой.

Чтобы определить, какую смазку лучше использовать для ШРУСа, рекомендую посмотреть это видео

Принцип «кашу маслом не испортишь» в данном случае не работает. Информации о том, сколько смазки нужно в ШРУС, в технической документации автомобиля нет. Принцип заключается в следующем:

Конструкция ШРУС

В начале прошлого века было разработано множество конструкций ШРУС, которые используется до наших дней. Например, сухариковые или кулачковые, кулачково-дисковые, шариковые с делительными канавками или с делительными рычажками, со сферическими роликами и вилкой, спаренные карданные. Все ШРУС обладают как преимуществами, так и недостатками. Характеристики каждой конструкции лучше для одних условий и не так хороши для других. Поэтому нет вопроса, какая конструкция удачнее.

Для наружных шарниров приводов современных быстрых легковых автомобилей оказались лучше характеристики шарикового шруса с 6 шариками. Такое же количеством пазов для них имеет корпус шруса и внутреннее кольцо под сепаратором, удерживающим шарики от выпадения из шруса. Соединение внутреннего кольца с приводом и корпуса шруса со ступицей шлицевое. При больших углах поворота ведущих колес максимально допустимый передаваемый шарниром крутящий момент намного меньше, нежели при малых. Потому для длительной безотказной эксплуатации шруса нужно не допускать его работы с большой нагрузкой в крайних положениях руля. Каждый ШРУС обязательно защищен пыльником.

В качестве внутренних гранат часто используют трипоиды. Они менее подвижны, но более износостойкие, так как в их конструкции используются игольчатые подшипники.

Смазку ШРУС-4 заказать в Казахстане по цене производителя. Тел. +7(727)350-82-87.

ТУ 38 УССР 201312-81

Автомобили, оснащенные передним приводом, имеют множество преимуществ – зачастую они более легкие, их дешевле и легче изготавливать. Также переднеприводные авто имеют более высокую проходимость на скользких участках. Но есть и определенные недостатки. Так, ШРУС в приводе не только обеспечивает равномерную прямолинейность движения, но и является причиной быстрого износа деталей и узлов трансмиссии.Шарнир равных угловых скоростей (ШРУС) – важный механизм в автомобиле, отвечающий за передачу вращательного движения от одной оси к другой.ШРУС — это не просто подшипник. Он испытывает огромные нагрузки и при этом является одним из ключевых элементов автомобиля.Естественно, что для этого узла была разработана особая смазка. Она называется «ШРУС-4» и учитывает все особенности режима работы шарнира.

Ни в коем случае не смазывайте ШРУС никакой другой смазкой, кроме ШРУС-4. Это может привести к выходу шарнира из строя.

ШРУС-4 изготавливается по ТУ 38 УССР 201312-81. Выпускается в виде масла на нефтяной основе с использованием литиевого загустителя. В состав входят антикоррозионная и антифрикционная присадки.

Пластичная смазка ШРУС-4 это конкурент Литолу. Свойства ШРУС-4: Нагрузка сваривания не менее 4900Н. Критическая нагрузка 1098 Н. Индекс задира 559 Н. Это превосходит требования, для смазки Литол-24. Не все трансмиссионные масла могут похвастаться такими характеристиками. Секрет прост— смазка ШРУС-4 содержит противозадирную присадку, а Литол-24 — нет. Во многих случаях, когда применяется Литол-24, может быть применена смазка ШРУС-4. Но не наоборот. Как в своё время Литол-24 вытеснил солидол, так и сейчас он может быть заменён на более совершенную смазку.

Область применения смазки ШРУС-4:

Автомобильная смазка ШРУС-4 применяется в шарнирах равных угловых скоростей полноприводных автомобилей и других узлах трения.

Основные эксплуатационные характеристики смазки Шрус-4:

Смазка Шрус-4 водостойкая. Имеет хорошие противоизносные и противозадирные характеристики. Хорошая антиокислительная и механическая стабильность. Низкая испаряемость. Удовлетворительная механическая стабильность. Работоспособна при температуре от -40оС до +120о С.

Состав автомобильной смазки Шрус-4:

Основа: нефтяное масло.

Загуститель: гидроксистеарат лития .

Содержит: антифрикционные добавки.

Присадки: антиокислительная; противозадирная.

п.п.	Параметр	интервал	значение
1.	Температура каплепадения, ( о С )	не менее	190
2.	Пенетрация при 25о С, ( Х10-1 мм )	в пределах	250-280
3.	Предел прочности при +20о С, ( Па )	в пределах	300-700
4.	Вязкость при 0о С и 10 с-1, ( Па*с )	не более	250
5.	Коллоидная стабильность, ( % )	не более	16

Возможные заменители: В определенных случаях смазку ШРУС-4 возможно заменить следующими смазками: Смазка №158.

Изготавливаем Шрус-4 в банках по 0,8кг, в саше 50 г и в тюбиках (тубах) по 100 и 250 г.

Срок хранения автомобильной смазки 5 лет со дня изготовления при соблюдении условий хранения и транспортировки.

Где используется смазка

Необходимость в создании инженерами-химиками этой смазки возникла с началом выпуска в СССР автомобилей с передним приводом. Первым в серийное производство их запустил Волжский автомобильный завод («АвтоВАЗ»), а затем и Запорожский автозавод (ЗАЗ) начал производить переднеприводные «Таврии».

Именно в приводах передних колес, равно и независимых подвесках используются шарниры равных угловых скоростей (ШРУСы). Именно они нуждаются в смазке в виде специальной мази, которой и стала ШРБ-4. Она хорошо работает как в ШРУСах ВАЗов с ЗАЗами, так и иномарок.

Как следует из рекомендаций владельцев импортных автомобилей, смазывать шаровую опору именно мазью ШРБ-4 удобно в том случае, если в конструкцию подвески включены тавотницы.

Состав смазки для ШРУС

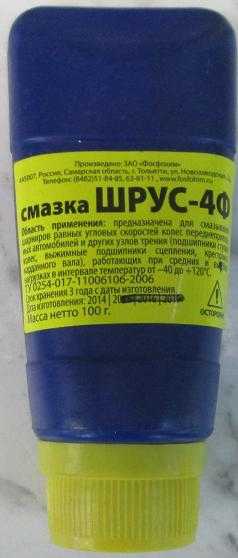

ШРУС-4Ф (2077) — Подшипниковая смазка

Модель:ШРУС-4Ф, банка 0,8 кг.

Артикул: 2077

Производитель:

Параметры смазки ШРУС-4Ф

Температура каплепадения, °С, не ниже	190-203
Пенетрация с перемешиванием, при 25 °С , мм&bull.10-1	259
Предел прочности при 50 °С, Па (гс/см2), не менее	250-500

Предел прочности на сдвиг при 20&ordm.С	508
Испаряемость при 120&ordm.С, % масс	не более 4,5
Массовая доля свободной щелочи в пересчете на NaOH, % , не более	0,03
Противозадирные свойства на четырехшариковой машине трения, индекс задира не менее	583
Содержание воды	Отсутствие
Коллоидная стабильность, % выделенного масла, не более	13,56

Гарантийный срок хранения смазки ШРУС-4Ф составляет 3 года.

Смазка сохраняет высокую работоспособность при температурах от — 60&ordm.С до + 90&ordm.С. Гарантийный срок хранения смазки Циатим-201 составляет 5 лет.

Представляет собой однородную мазь от светло-желтого до светло-коричневого цвета.

Поставляется в разных тарах — предлагаемая жестяная банка позволяет легкую транспортировку, и удобна, учитывая специфику узлов ее эксплуатации (автомобили и другая транспортная техника).

При заказе товара «ШРУС-4Ф (2077)» непосредственно через интернет-сайт и для того, чтобы избежать проблем с комплектацией товара, просьба перед покупкой связываться с менеджером магазина. Обязательно сообщите этот артикул товара — 2077.

Автомобильная смазка ШРУС-4 | Масла и смазочные материалы

Смазка ШРУС-4 разработана в 1981 году во ВНИИПК нефтехим для шарниров равных угловых скоростей (сокращенно шрус или «граната»). Первоначально смазка разрабатывалась для первого отечественного внедорожника «Нива». В дальнейшем ее стали применять для шарниров ВАЗ-2108 и других переднеприводных моделях АВТОВАЗ.

В последнее время ШРУС-4 применяют для смазывания подшипников сцепления, телескопических стоек и деталей карбюраторов. Равнозначная замена для смазки ШРУС-4 в шарнирах привода колес отсутствует. При надлежащей защищенности узлов трения смазка служит вплоть до капитального ремонта автомобиля.ШРУС-4 — минеральная смазка на основе гидроксистеарата лития, усиленная противозадирной, антиокислительной и антифрикционной присадкой. Температурный диапазон применения -40…+120°С.

Наименование показателей смазки Шрус-4	Норма по ГОСТ(ТУ)
Внешний вид	Однор. мазь от светло-серого до черного цвета
Температура каплепадения, °С, не ниже	190
Пенетрация при 25°С с перемешиванием (60 двойных тактов), мм•10-1	250-280
Предел прочности на сдвиг, Па
при 20 °С в пределах	300-700
при 80 °С не менее	150
Вязкость Па с (П):
при минус 30 °С и среднем градиенте скорости деформации 10 с-1, не более	1800
Коллоидная стабильность, % выделенного масла, не более	16
Коррозионное воздействие на металлы	Выдерживает
Содержание механических примесей	Отсутствие
Испаряемость при 120 °С, %, не более	5,0
Массовая доля свободной щелочи в пересчете на NaOH, % , не более	0,1
Массовая доля воды, % , не более	Следы
Трибологические характеристики при температуре (20±5)на ЧШМ:
нагрузка сваривания (Рс), (Нкгс)	4900
критическая нагрузка (Рк), (Нкгс)	1098
индекс задира (Из)	559

Лучшая смазка для ШРУСов

При покупке данной продукции можно руководствоваться отзывами пользователей, рекомендациями специалистов по обслуживанию техники и производителей транспортных средств.

В рейтинг смазок ШРУС входят пять популярных средств:

ШРУС-4 – продукция российского производства, которая применяется для смазывания шариковых подшипников шарниров наружного типа, деталей в телескопических стойках, карбюраторах. Она изготавливается на основе гидроксистеарата лития и подходит для использования при температурах от -40°С до +120°С.
Смазка ШРУС-МС ВМПАВТО – черный вазелинообразный состав отечественного производства, которое по консистенции принадлежит к классу ⅔ по системе NLGI. Его диапазон пенетрации 265-295 по классу 2 и 220-250 по классу 3. Обычно вещество используется для обработки подшипников с целью снижения трения внутри них. Следует отметить, что его консистенция сохраняется даже после повреждения пыльника.
Liqui Moly LM 47 Langzeitfett + MoS2 – немецкая смазка, которая изготавливается в виде пластичной жидкости с достаточно густой консистенцией. Данное вещество имеет темный, почти черный цвет. В качестве загустителя используется литиевый комплекс, кроме которого в составе присутствуют различные присадки, минеральное базовое масло, а также твердые частицы для снижения силы трения между элементами. Данная продукция отлично подходит для обслуживания наружных ШРУСов, которые эксплуатируются при температурах от -30°С до +125°С.
RAVENOL Mehrzweckfett mit MoS-2 – вещество, которое производится в Германии с добавлением дисульфида молибдена. Оно устойчиво к соленой воде, а также отлично сохраняет свои эксплуатационные свойства в широком диапазоне температур – от 30°С до +120°С.
ХАДО для ШРУСов – украинская смазка из бюджетной категории, которая предназначается для обработки наружных шарниров. Она имеет светло-янтарный оттенок и содержит специальный ревитализант, замедляющий деформацию и износ комплектующих узлов.

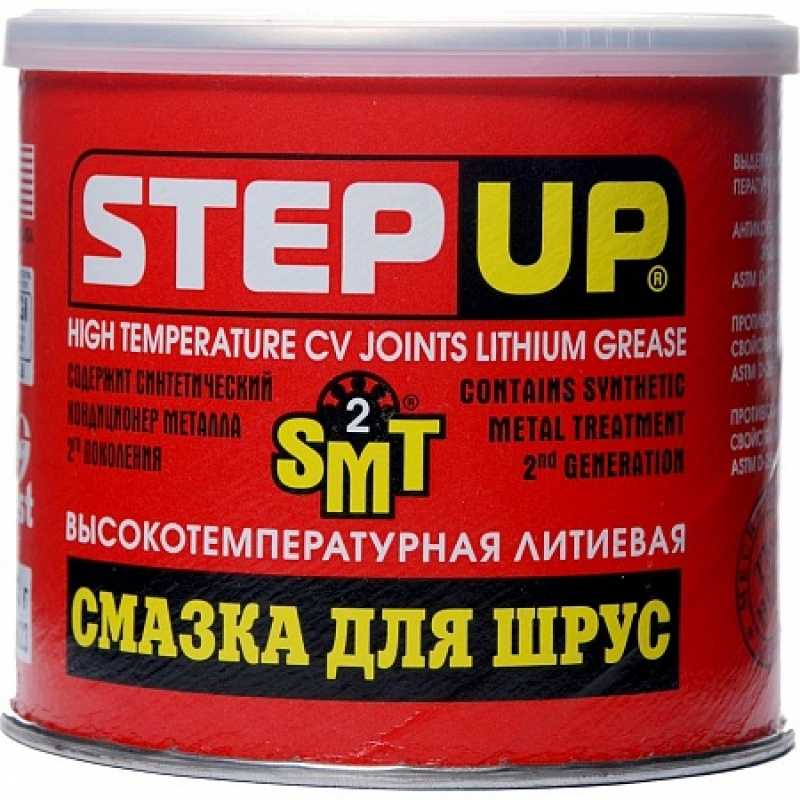

STEP UP – американская литиевая смазка, которую можно использовать для внутренних и наружных ШРУСов. Это высокотемпературное вещество, работающее при температуре до +250°С. Его отличительной особенностью является наличие в составе литиевого комплекса, специального кондиционера SMT2, а также дисульфида молибдена.

Смазанные качественным составом ШРУСы – обязательное требование для эксплуатации автомобиля, особенно в агрессивных условиях. При выборе смазки необходимо учитывать особенности конструкции шарниров равных углов скорости, а также условия использования транспорта. Выбрать походящее средство и выполнить замену можно самостоятельно либо при помощи специалиста.

Разновидности смазок

Наряду с вопросом: какой ШРУС лучше, автомобилисты сталкиваются с проблемой выбора смазки. Для ухода за ШРУС есть много различных смазок и каждая имеет свои преимущества и недостатки. Здесь рассмотрим только те, которые себя зарекомендовали и считаются самими подходящими.

Смазки на основе лития

Наиболее распространенными являются смазывающие вещества на литиевой вспененной основе в органической кислоте. Эти смазки имеют желтоватый цвет и немного густоваты. На морозе они еще больше густеют, вследствие чего их намазка на деталь становиться немного проблематичной. Эта проблема дает о себе знать при отрицательной температуре в начале езды – можно услышать постукивания ШРУСов и подвески. Когда все механизмы прогреются, работа автомобиля налаживается. Такие смазки хорошо понижают трение и уменьшают нагрузку на узлы до 10 раз.

Большим преимуществом является нейтрализация попавшей пыли и способность не пропускать к деталям влагу. Еще особенность литиевых смазок в том, что они полностью совместимы с полимерами, которые устанавливают на ШРУСы, за исключением некоторых твердых пластиков, которые присутствуют на современных автомобилях.

Недостаток литиевых смазок в том, что их большая часть плохо противостоит коррозии

На это и нужно обращать внимание в первую очередь при выборе такого типа смазки

На основе лития можно использовать такие смазки как Литол-24, Renolit, Хадо. Эти смазки уже зарекомендовали себя на рынке и отличаются наиболее подходящими свойствами.

Смазки на основе дисульфида молибдена

В связи с тем, что литиевый вариант подходят не для всех автомобилей, инженерам пришлось искать выход. Решением проблемы стала смазка, в которую добавляется дисульфид молибдена. Благодаря этому соединению смазка для ШРУС приобрела высокую противокоррозионную устойчивость. Кроме этого, в составе смазки уменьшено количество кислоты, что снижает уровень взаимодействия с твердыми полимерами. Благодаря этому появилась возможность применения такой смазки на любых современных автомобилях.

Если рассмотреть устойчивость к трению, то в этой особенности смазки на основе лития и дисульфида молибдена почти не отличаются. Но все-таки в продукте из дисульфида молибдена есть большой недостаток. Смазка полностью теряет свои свойства после попадания воды под поврежденный пыльник. Чтобы такого не случалось нужно хотя бы раз в месяц осматривать состояние пыльников. Так же заглядывать под автомобиль следует после сильных ударов по подвеске и поездок по бездорожью.

Такие смазки изготовляют самые разные производители. Смазка Шрус-4, отечественного производства, не уступает аналогам из других стран, работает она не хуже. Из зарубежных, можно использовать такие смазки как Mobil, BP, Liqui Moly, Esso.

Смазки на основе бария

В последнее время учеными было создано много различных смазок для ШРУС, но только один тип объединяет преимущества литиевых и молибденовых, не обладая их недостатками – бариевые смазки. Основное преимущество таких смазок – высокая устойчивость к воздействию влаги. К примеру, если разорвется пыльник, то смазку на основе бария можно не менять до тех пор, пока в ней не накопится много грязи.

Не менее важно то, что такая бариевая смазка защищает ШРУСы от всех видов коррозии и не растворяет пыльники из любых полимеров. Единственное, чем не может похвастаться смазка такого типа это ценой и малой устойчивостью к отрицательным температурам

Смазки на основе бария намного дороже, нежели литиевые и молибденовые вследствие сложности их изготовления и встречаются на много реже.

На рынке можно найти только один продукт на основе бария отечественного производства – ШРБ-4.

Можно ли смазать ШРУС литолом?

Пытаясь понять, какая смазка лучше для ШРУСов в средней полосе, водители присматриваются к «Литол-24». Несмотря на литиевые присадки, этот состав для шарниров равных угловых скоростей не подходит.

Единственный способ применения (учитывая ценовую доступность), «набить» узел после замены порванного пыльника, и следовать к месту ремонта. Затем промыть шарнир, и заполнить его правильной смазкой.

Чтобы определить, какую смазку лучше использовать для ШРУСов, рекомендую посмотреть это видео

Принцип «кашу маслом не испортишь», в данном случае не работает. Информации о том, сколько надо смазки в ШРУС, в технической документации к автомобилю нет. Принцип следующий:

полость шарнира заполняется пластичной смазкой полностью, без образования воздушных пузырей;
затем производится обмазывание той части узла, которая закрывается пыльником;
надевается пыльник, и слегка обжимается руками: лишняя смазка выдавливается вдоль полуоси;
после ее удаления, можно обжимать хомуты.

«Лишняя» смазка при нагреве шарнира может порвать пыльник.

Как промыть шрус от старой смазки – видео

https://youtube.com/watch?v=dyF9zhqIxNU

Смазка ШРУС-4 – это один из популярных смазочных материалов, который широко используется для обслуживания внешних шарниров равных угловых скоростей.

Она производится по ТУ 38 УССР 201312-81. В ее состав входит минеральное масло, литиевое мыло, антикоррозионные и антифрикционные присадки. В качестве функциональной добавки может добавляться дисульфид молибдена, который повышает способность материала воспринимать нагрузки и придающий ему высокие противозадирные характеристики.

Свойства смазки ШРУС-4:

Работает в диапазоне температур от -40 до +120 °C

Устойчива к воздействию воды

Обладает хорошей адгезией

Хорошие противозадирные и антиокислительные свойства

Не течет при повышенных температурах

Как видно, данная смазка обладает довольно стандартными характеристиками. Ее срок службы составляет около 50-60 тыс. км пробега.

Главный минус материала – низкое качество сырья, используемого при производстве. Вследствие применения таких компонентов материал очень быстро теряет свои характеристики и, вместо того, чтобы защищать шарниры, способствует выходу их из строя.

Сегодня на рынке представлено большое количество различных смазок, которые с успехом могут заменить традиционный ШРУС-4. Мы выбрали пять наиболее популярных материалов и сравнили их характеристики, стоимость и доступность.

Разновидности пластичных смазок для шарниров

Смазка ШРУС 4 давно стала нарицательным именем, хотя состав у разных производителей отличается.

ШРУС 4М

Наиболее популярной является смазка ШРУС с дисульфидом молибдена (собственно ГОСТ или ТУ ШРУС 4М). Эта присадка обеспечивает отличные антикоррозийные свойства, благодаря наличию солей металл, которые нейтрализуют кислоту.

Это свойство особенно полезно в случае потери герметичности пыльника. Явный разрыв заметить легко, а вот ослабление хомута практически не диагностируется. Однако сама смазка при попадании влаги начинает терять свойства.

Дисульфид молибдена не воздействует на резину или пластик, не вступает в реакцию с цветными металлами.

Пресловутая смазка «Супротек» для ШРУСов просто восстанавливает гладкую поверхность, новый металл не нарастает. Смазка с молибденовыми присадками хорошо переносит низкие температуры. Даже при -50°C шарнир уверенно поворачивается и не подклинивает из-за загустевшего масла.

Бариевые присадки

Cамые долговечные и технологичные. Импортных (дорогих) вариантов достаточно много, а для экономных водителей есть отечественный вариант: смазка ШРУС для трипода ШРБ-4 Этот передовой состав в принципе не боится влаги. Даже если жидкость попадет через поврежденный пыльник, свойства смазки не ухудшатся, а металл шарнира не будет коррозировать. Химическая нейтральность также на высоком уровне: пыльники не дубеют и не раздуваются.

Литиевые смазки

Самый старый вариант, возникший вместе со ШРУСом. Для загущения базового масла применяется литиевое мыло. Хорошо работают при средних и высоких температурах, обладают сильной адгезией.

Быстро возвращают характеристики после кратковременного перегрева. Однако при минусовых температурах вязкость резко повышается, до состояния парафина. Соответственно, разрывается рабочий слой, и шарнир начинает изнашиваться.

Как правильно менять смазку в шрусах

Правильная замена смазки. Замена смазка в шрусах делается по причине ее загрязнения после разрыва пыльника или выработки ею ресурса, когда в ней находится много продуктов износа. Нужно удалить старую смазку из шарнира полностью, чтобы исключить возможность повышенного износа ШРУС. Для этого его следует разобрать и тщательно протереть чистой ветошью. Промыть его не разбирая, не получится, потому что пластичная смазка крайне плохо смывается.

Стопорное кольцо

С разборкой внутреннего шарнира обычно не возникает сложностей, поэтому опишем разборку наружного. Если у вас нет специального приспособления для снятия наружного шарнира, то снимите привод в сборе и зажмите его в тисах. Снимите хомуты с пыльника. Снимая, старайтесь не повредить их, заводские обычно лучше тех, что идут в комплекте с новым пыльником. Если чехол порван, срежьте его ножом, если нет, сдвиньте его на шток привода. Ударом молотка через выколотку по внутреннему кольцу сбейте шарнир с привода. Внутреннее кольцо с сепаратором поверните так, чтобы были видны отверстия в сепараторе, при этом оси симметрии сепаратора и корпуса будут перпендикулярны. При помощи плоской отвертки выньте все шарики из сепаратора. В сепараторе два отверстия из шести длиннее других. Поверните сепаратор так, чтобы они оказались прижатыми к стенкам корпуса и выньте сепаратор с внутренним кольцом из корпуса. Подобрав положения внутреннего кольца, выньте его из сепаратора. Как можно лучше удалите остатки смазки с деталей, и можно собирать шарнир.

Статья в тему: Забываем дома права — получаем штраф

Вставьте внутреннее кольцо в сепаратор. Сориентируйте сепаратор так, чтобы длинные отверстия в нем прижимались к корпусу шарнира, и вставьте сепаратор с кольцом внутрь корпуса. Вставьте шарики в отверстия сепаратора и разверните внутреннее кольцо так, чтобы отверстие под привод располагалось вдоль оси корпуса. На узел уходит от 120 до 150 г смазки. Сколько поместится в вашем случае, зависит от размера шарнира.

Чтобы правильно наполнить шарнир смазкой зажмите его в тисах отверстием под привод вверх. Если смазка для него куплена вами в тюбиках, то давите ее в отверстие под привод, прижав тюбик плотнее к кольцу, до тех пор, пока она не покажется между сепаратором и корпусом. Если она у вас в другой упаковке, тогда накладывайте ее ложкой и продавливайте в отверстие под привод подходящим по диаметру цилиндрическим предметом; критерий заполнения тот же.
