Что делать, если на ваз-2114 плохо светят фары: низко и не видно дорогу

Замена корректора света фар

Для этой модели ВАЗ, если возникнет необходимость замены устройства, есть два варианта:

• установить гидрокорректор, предусмотренный автопроизводителем;
• заменить гидравлический корректор электрическим аналогом.

В первом случае необходимо приобрести устройство 2114-3718010, которое подходит для моделей ВАЗ от 2113 до 2115. Замену нужно начинать со съема неисправного корректора света фар, который производится в такой последовательности.

1. Отворачиваются винтовые фиксаторы хомутов, которые прикрепляют соединительные трубки к удерживающим конструкциям.
2. Снимается ручка главного цилиндра, после чего отворачивается гайка, притягивающая основное гидравлическое устройство к приборной панели.
3. От конструкции фары отсоединяются рабочие цилиндры и вместе с трубками просовываются в салон.
4. Установку нового гидравлического устройства, корректирующего направление света фар, нужно проделать в обратном порядке.

Для замены гидрокорректора на электрический вариант, подходящий для установки в те же места, нужно приобрести прибор «СиличЪ-Зенит». После съема штатного корректора проделываются следующие действия:

1. Отключается «минус» от аккумулятора.
2. После замены уплотнительного кольца монтируются электрокорректоры в места, где стояли рабочие цилиндры.
3. «Плюс» присоединяется к колодке «20», «минус» замыкается на массу.
4. Проводка фиксируется там, где были соединительные трубки. Можно прикрепить ее и к общему жгуту электропитания.
5. Подключается «минус» к аккумулятору, проверяется работоспособность электрокорректора.

Электромеханический корректор фар ВАЗ 2114 Как видите, есть два варианта замены вышедшего из строя гидрокорректора. Электрическое устройство дороже гидравлического. Однако многие автолюбители предпочитают именно электрокорректор, отмечая более надежную и долговечную его эксплуатацию. Какого бы типа корректор вы ни выбрали, теперь вы знаете, как самостоятельно его установить.

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

Виды

Если речь идет о «четырнадцатой» модели, то вы должны знать, что сегодня для данного автомобиля производства отечественного автогиганта АвтоВАЗ существует примерно около 20 уникальных по своему дизайну и исполнению фар, предназначенных именно для 2114.

Но особую популярность почему-то завоевал тайваньский производитель Pro Sport. Две серии его фар имеют светодиодные поворотники или отражатели классических габаритов и форм. Первый вариант позволяет добиться определенного сходства 2114 с немецкой красавицей Ауди А5.

Разумеется, рынок предлагает куда более широкий ассортимент, чем эти два варианта. Потому первое, с чего вы должны начать, это решить, какие лампочки поставить в фары своего ВАЗ 2114. Это могут быть обычные лампы, ксенон, галогенки или даже современные светодиоды. Хотя с последними могут возникнуть проблемы, поскольку сейчас только самые дорогие автомобили имеют светодиоды в качестве основного источника головного света.

Так или иначе, выбирать вам. Подумайте, проанализируйте рынок, выберите среди доступных вариантов наиболее привлекающий именно вас.

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

• ближний;
• дальний;
• противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

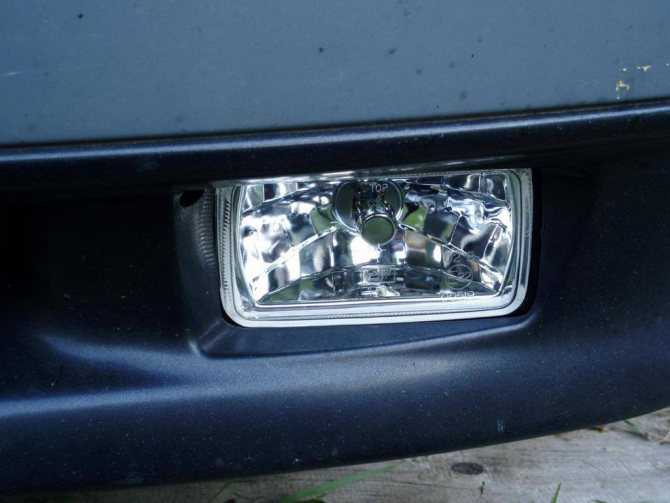

Противотуманные фары на Ваз 2114 и 2115

Схема регулировки света фар своими руками

Как Поменять Стекло На Фаре Ваз 2114

Заменить фары на ВАЗ-2114 самостоятельно

Многие автолюбители столкнулись с тем, что им пришлось поменять стекло фар на ВАЗ-2114. Есть много причин для замены. от несчастных случаев до солнечных ожогов, которые нельзя отшлифовать. Не все автомобилисты могут выполнить эту процедуру самостоятельно, поскольку это страшный процесс, но, как показывает практика, он довольно прост.

Видео о том, как снять стекло фар с ВАЗ-2114:

Видео объясняет, как заменить его самостоятельно стеклянные фары

Автомобиль ВАЗ-2114, а также некоторые нюансы и тонкости процесса.

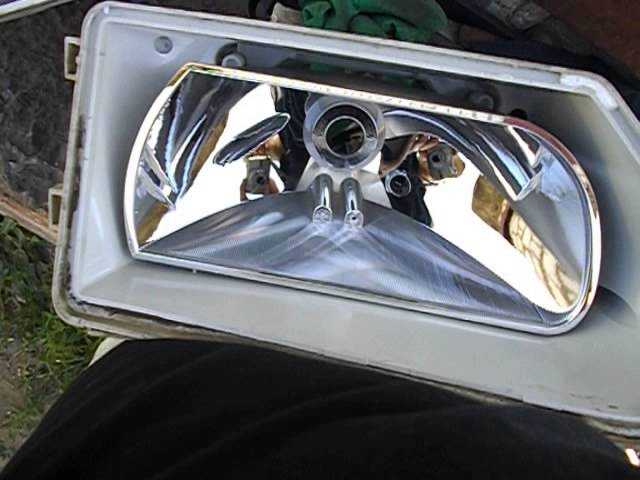

Замена стекла фар на ВАЗ-2114

Фара удаляется при разборке.

Замена стекла фар на автомобиль. это означает полный процесс демонтажа. Итак, рассмотрим последовательность действий, направленных на ремонт стекла:

1. Первое, что нужно сделать, это снять верхнюю решетку.

Ремонт фар ВАЗ 2114 Замена стеклянные фары ВАЗ 2114

Сломал один стеклянная фара

а второй темнеет от старости, поэтому я решил заменить и снять хорошее видео на эту тему хорошо .

в качестве сдача стекло в фарах?

На примере Лада Самара-2.

Удалить поврежденную фару.

смазка стекло

светильники с клеем или герметиком. Фото. Фара ВАЗ-2109, но работа аналогичная.

Аккуратно вдавите новое стекло в фару и подождите, пока оно высохнет.

Вы можете удалить клей без ножа. Существуют специальные средства, которые растворяют замерзшую жидкость. Разнообразие производителей сегодня довольно велико, поэтому автолюбителю придется выбирать.

Выбор стекла

Необходим комплект для замены стекла.

Очки на фару ВАЗ могут продаваться в оригиналах или аналогах. Таким образом, аналог на 20-30% дешевле, но не факт, что в комплект входит уплотнительная резина. Этот элемент необходим, поскольку он не позволяет влаге попадать в фары устройства.

Причины замены

Наиболее распространенной причиной замены стекол фар является галька на трассе.

Стекло на фарах автомобиля может меняться по нескольким причинам. Поэтому рано или поздно автомобилисту придется столкнуться с этим процессом. Конечно, один из вариантов. это пойти в автосервис, где обязательно скажут полностью поменять продукт, но многие не хотят этого делать. Итак, рассмотрим основные причины замены стеклянных фар:

• Со временем стекло приобретает свойство окрашивания.. С таким же блеском верхний слой не помогает, поэтому приходится менять стекло.
• Сломанный свет. Дешевая замена стекла дешевле, чем полная замена всего блока фар, поэтому многие автовладельцы склонны делать это.

Один из самых дешевых вариантов замены покупка прожекторов при разборке, поскольку в большинстве случаев корпус становится неподходящим, стеклянная поверхность остается неповрежденной.

Замена стекла фар на ВАЗ-2114 довольно проста, и вам не нужно менять весь товар, что дает немалые деньги на всю мелочь и работу автосервиса. Стеклянную посуду можно найти на демонстрациях или на автомобильном рынке за сравнительно небольшие деньги.

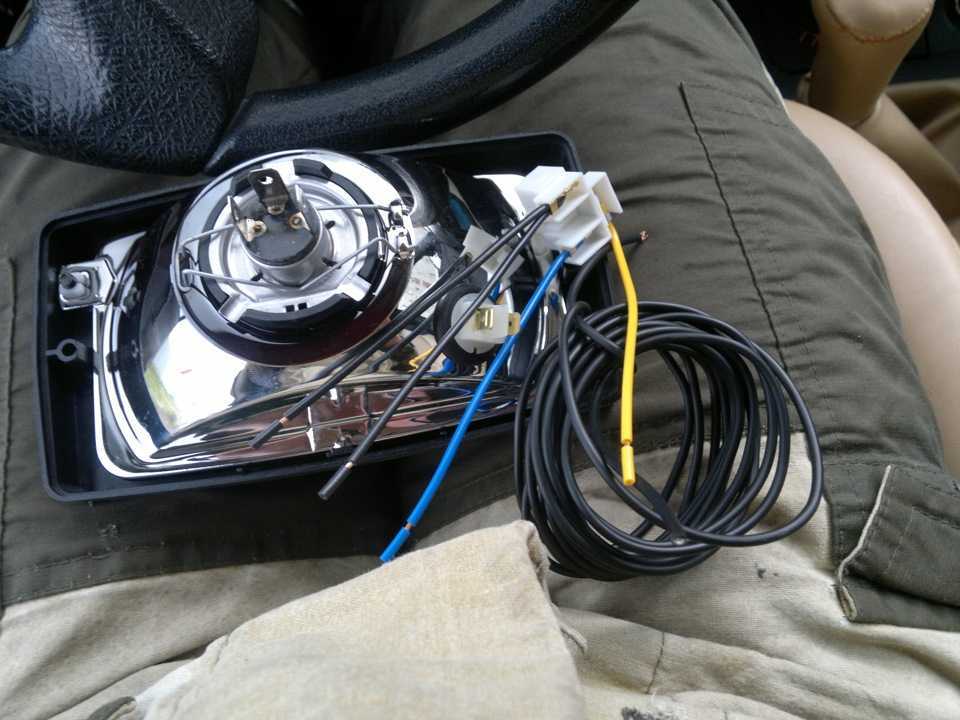

Схема Подключения Птф Через Кнопку

Регулируем фары на ваз-2110 своими руками (+видео) Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

• проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
• убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
• залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
• тщательно очистить оптику от пыли и загрязнений;
• нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

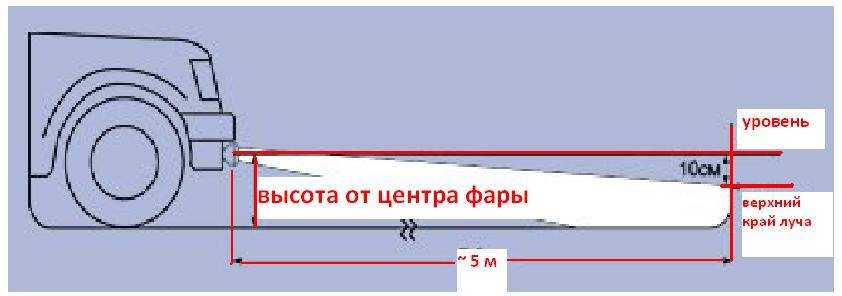

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Ближний свет

Последовательность действий следующая.

1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.
4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Полезные советы

В сервисных центрах обычно используют корректоры для настройки оптических приборов ВАЗ. В гаражных условиях можно обойтись и без такого устройства. Главное – действовать по схеме и проверять, насколько правильно все сделано. Это поможет своевременно обнаружить и устранить возможные недочеты.

Правильная настройка светового потока минимизирует риски возникновения аварий на дорогах

Важно! Использовать корректор необязательно, но с его помощью выполнять работы в разы удобнее. Разметка на стене – обязательное требование, без нее произвести правильную настройку фар нереально. Для нанесения линий используют фломастеры, мелки

Для нанесения линий используют фломастеры, мелки

Разметка на стене – обязательное требование, без нее произвести правильную настройку фар нереально. Для нанесения линий используют фломастеры, мелки.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Хотел отрегулировать фары после тюнинга,а тут вдруг потухла лампа.Предохранитель перегорел и еще один…

Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Post Views:
813

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

• Поломка гидрокорректора.
• Выпала линза с фары.
• Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

1. Проводим демонтаж решетки радиатора.

   Схема расположения болтов решётки радиатора

   Долой решётку

2. Демонтируем аккумуляторную батарею.
3. Отсоединяем разъемы проводов питания фары.
4. Демонтируем противотуманные фары.
5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
6. Откручиваем крепления фары и проводим ее демонтаж.

   В кружке болт крепления фары

7. Готово — мы без фары!

   Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

   Демонтаж гидрокорректора

   Смотрим на стрелки направления

2. Снимаем рукоятку управления корректором.

   Демонтируем регулятор гидрокорректора салона

3. Демонтируем рукоятку управления регулятора освещения приборной панели.

   Снимаем рукоятку управления светом

4. Демонтируем пластиковую накладку.

   Снимаем пластиковую накладку с ручки управления гидрокорректора фар

5. Демонтируем световод с панели приборов.

   Снимаем световод

6. Откручиваем гайку крепления.

   Демонтируем крепежную гайку управления гидрокорректором

7. Демонтируем гидрокорректор.

   Регулятор гидрокорректора фары

   Снимаем гидрокорректор

8. С переднего щита выводим резиновый уплотнитель.

   Демонтируем уплотнитель на щите

9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

   Вынимаем гидрокорректор в сборе

10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

1. Устанавливаем автомобиль в 5м от гладкой стены.
2. Размечаем стену, согласно технической схемы указанной ниже.

   Схема для регулировки фар

3. При помощи ручки гидрокорректора выставляем свет.
4. Регулируются световые пучки на каждую фару отдельно.

   Для точной регулировки проводить ее необходимо на каждую фару отдельно

5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

   Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.
