Завоздушивание топливной системы дизельного двигателя

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Поиск подсоса воздуха с помощью самодельного дымогенератора

Правильнее всего будет воспользоваться специальным прибором для поиска подсоса воздуха – дымогенератором, но не у каждого он есть и тем более, не каждый захочет его покупать. Принцип действия прибора токов, что в нем нагревается масло, начинает “гореть” и появляется дым, который в свою очередь под давлением закачивается в систему впуска. Если есть негерметичные соединения или порванные шланги, то с этих проблемных мест пойдет дым. Такой прибор можно без труда сделать в гаражных условиях, а вместо масла использовать обычную тлеющую сигарету. Для самодельного дымогенератора понадобиться: бутылка 5л, два штуцера, шланг, насос или компрессор и сигарета.

Самодельный дымогенератор

Шланг подсоединяем к доступному на впускном коллекторе входу, а на штуцер подаем небольшое давление воздуха с помощью насоса. При подаче воздуха не забудьте закрыть ладонью впускной патрубок, иначе весь дым просто-напросто выйдет через него. Данный способ проверки подсоса воздуха подробно описан на видео, автор – Евгений Быковский. Данный способ проверки является не только эффективным, но и дешевым.

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением

При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны. Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

https://youtube.com/watch?v=Ed2ytqF8ePs

Советы по ремонту вакуумных шлангов

Работа с поврежденными вакуумными шлангами не обязательно означает, что вам необходимо заменить их. Часто вакуумный шланг требует простого ремонта, который может занять пару минут или около того.

• Вы можете отремонтировать поврежденный конец вакуумного шланга за минуту. В большинстве случаев вы можете обрезать примерно сантиметр на конце и снова подсоединить шланг.
• Будьте осторожны, когда имеете дело с повреждениями, расположенными между концами вакуумного шланга. Если вам просто нужно отремонтировать маленькое отверстие менее чем на полдюйма, вырежьте поврежденную область и используйте штуцер, чтобы снова соединить две детали.
• Во избежание путаницы ремонтируйте один вакуумный шланг за раз. Некоторые автомобили, особенно азиатских брендов, поставляются с несколькими вакуумными шлангами, что может затруднить ремонт, когда они соединяются различными способами. В этих случаях вы можете найти 1-, 2-, 3-, 4-контактные и коленчатые разъемы, чтобы справиться практически с любым видом прокладки и ремонта шланга.
• Всегда маркируйте шланги и их соответствующие соединители или фитинги, чтобы заново установить отремонтированные или новые шланги в соответствующие фитинги.
• Если вы найдете один или несколько отсоединенных шлангов, используйте диаграмму вакуума для повторного подключения шланга к правильному фитингу.
• После ремонта проложите и закрепите вакуумный шланг вдали от горячих поверхностей и движущихся компонентов.
• Всегда заменяйте вакуумный шланг на один и тот же диаметр и длину и для предполагаемого применения (PCV, усилитель тормозов или обычный вакуум).

Симптомы подсоса воздуха во впускном коллекторе ВАЗ 2114

Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

Подсос воздуха в ваз 2114

Подсос воздуха и его признаки

Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

• неустойчивые обороты на холостом ходу;
• троение двигателя;
• «проседание» во время ускорения;
• увеличенный расход бензина;
• затрудненный запуск даже при высокой температуре воздуха;
• резкое падение мощности (особенно на оборотах менее 3.000 мин-1).

Признаки подсоса воздуха в ваз 2114

Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

Места возможного подсоса

Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

Пока же скажем, что придется проверить:

1. 1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).

Прокладки коллектора ваз 2114

1. Шланги и патрубки, подходящие к коллектору.
2. Уплотнители форсунок.
3. Дроссельные прокладки.
4. Заглушки, размещенные на коллекторе.
5. Втулки.
6. Усилители тормозов вакуумного типа.

Трещина в шланге коллектора ваз 2114

Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

• с помощью контроля разрежения воздуха в магистрали;
• с помощью дымогенератора;
• с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Поиск подсоса воздуха в коллектор

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Самодельный дымогенератор

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

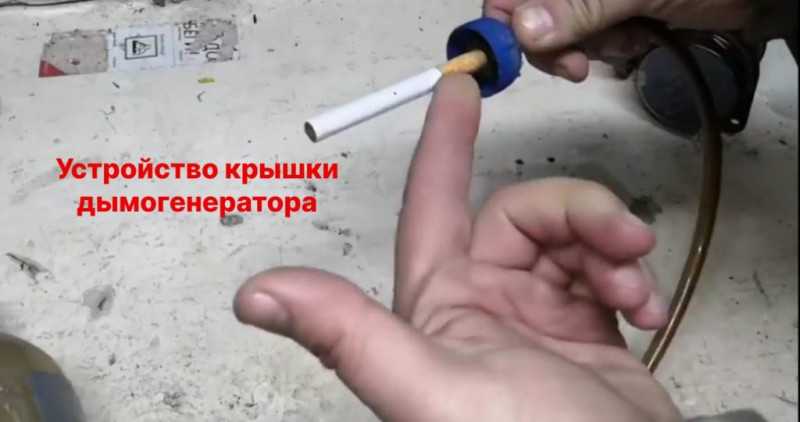

Как собрать дымогенератор самостоятельно

Поскольку любое оборудование стоит достаточно дорого, многие отказываются от дымогенераторов, проверяя целостность впускной системы более простыми методами. Но они зачастую оказываются гораздо менее эффективными, напрасно забирая много времени.

Опыт показывает, что самостоятельно собрать дымогенератор достаточно просто, а стоить такое приспособление будет минимум денег. Для изготовления  генератора понадобится обычная пластиковая бутылка, желательно из жесткого материала, гибкий патрубок и ниппель (сосок) бескамерного колеса.

В дно бутылки вставляется ниппель бескамерного колеса. Для этого в нем делается отверстие, в него на клей усаживается ниппель. Требуется подождать, пока клей схватится и проверить герметичность конструкции. Для этого пробка закручивается, после чего на бутылку нужно силой надавить. Если она не пропускает воздух, все в порядке, в противном случае необходимо повторно герметизировать место установки ниппеля.

В крышке бутылки проделывается отверстие, в которое вставляется гибкий патрубок. Соединения тщательно герметизируется клеем, силиконом или любым другим подходящим материалом

Важно подобрать диаметр патрубка так, чтобы в него плотно вставлялась обычная сигарета. Она и будет источником дыма в генераторе

 Принцип работы такого димогенератора достаточно прост. Сигарета вставляется патрубок с внутренней стороны крышки, после чего разжигается. Пробка плотно накручивается на бутылку, заполняя ее емкость дымом. К ниппелю присоединяется компрессор или насос, а патрубок к системе впускного коллектора или через специальное приспособление к гофре после воздушного фильтра. Если патрубок присоединяется не к гофре, ее нужно заглушить при помощи полиэтиленового пакета. Через ниппель прокачивается воздух, дым поступается во впускную систему и выходит через места, где двигатель подсасывает воздух, если они есть.

Подсос воздуха

Симптомы подсоса воздуха Симптомы подсоса воздуха двигателем чаще всего однозначны: 1. Неуверенный старт по утрам.

2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ. 3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения. 4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос относятся: — прокладка впускного коллектора; — прокладка на дроссельной заслонке; — на участке патрубка от воздушного фильтра до дроссельного узла; — уплотнительные кольца форсунок; — вакуумный усилитель тормозов; — вакуумные шланги; — клапан адсорбера; — регулятор холостого хода (если он есть) Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси; 2. За прокладку под карбюратором – участки с копотью верный признак; 3. Сквозь не плотное прилегание дроссельной заслонки; 4. Через оси дросселей; 5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

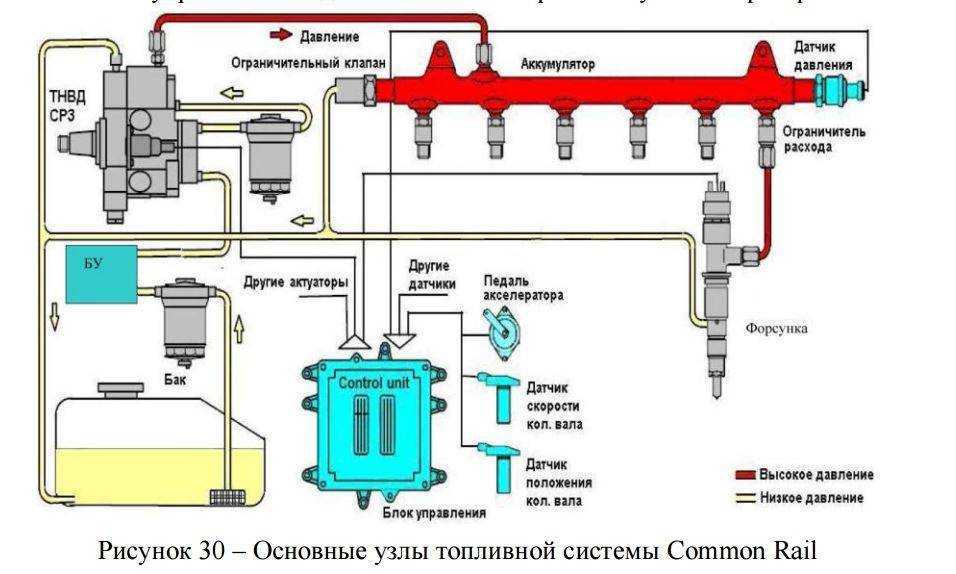

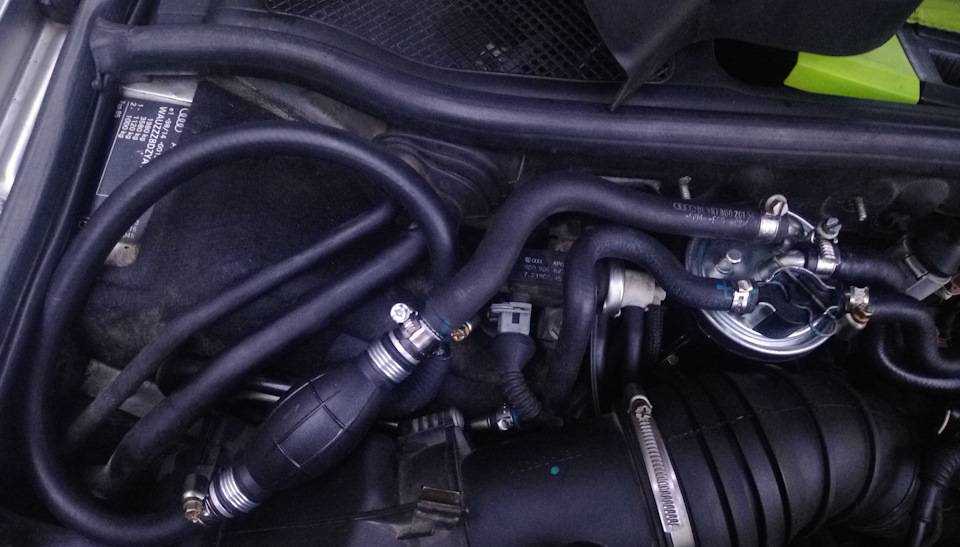

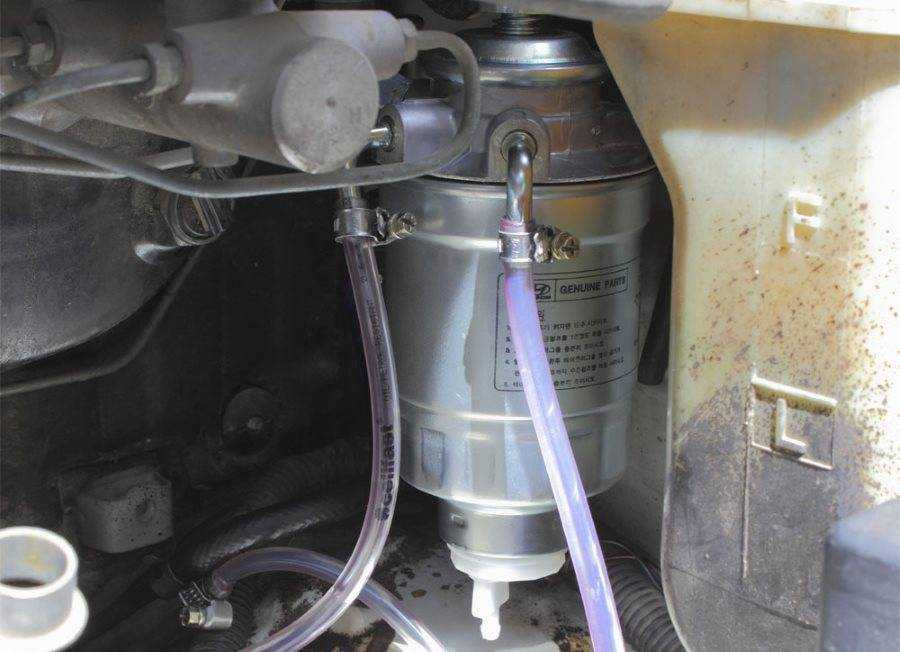

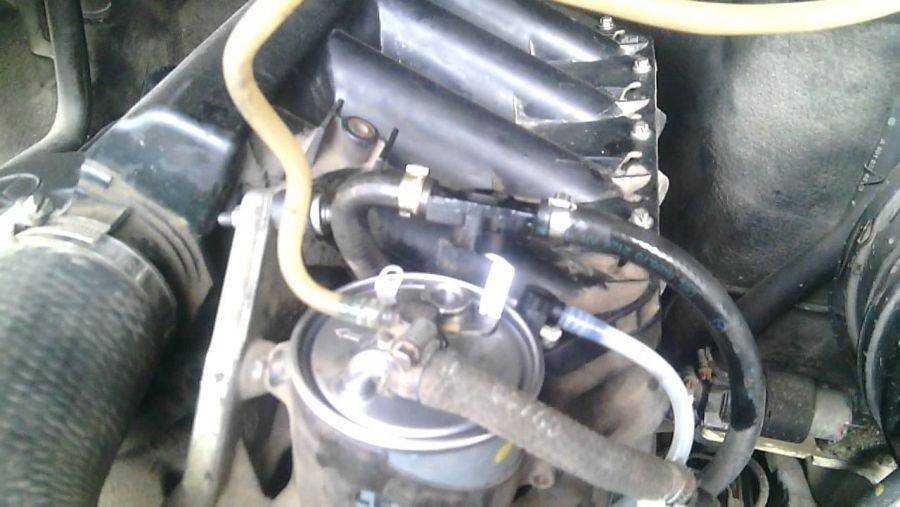

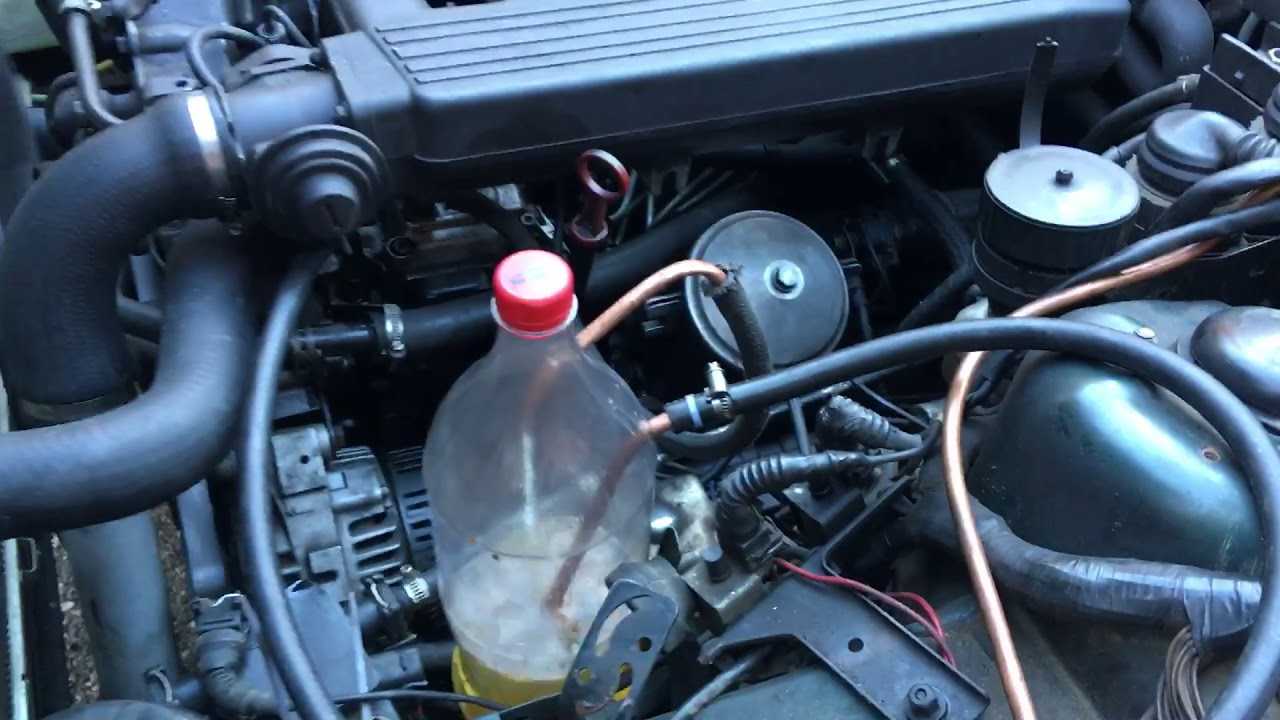

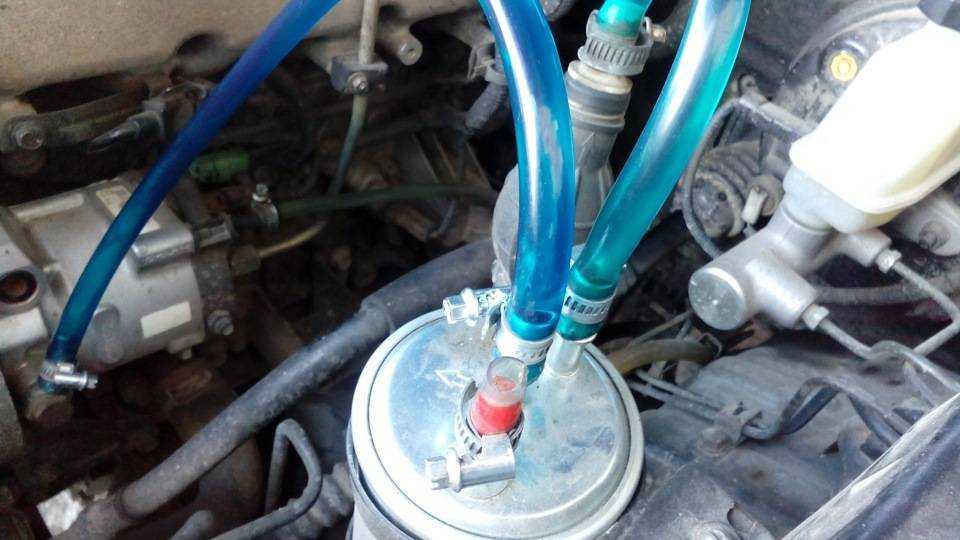

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД). Причина подсоса на дизельном авто Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основной повод, для подсоса, зачастую таков:

— старые шланги и ослабшие хомуты; — поврежденные топливные трубки; — потеря уплотнения на подключении топливного фильтра; — нарушена герметичность в обратной магистрали; — нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД. В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные. Как найти подсос в топливной системе дизеля Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

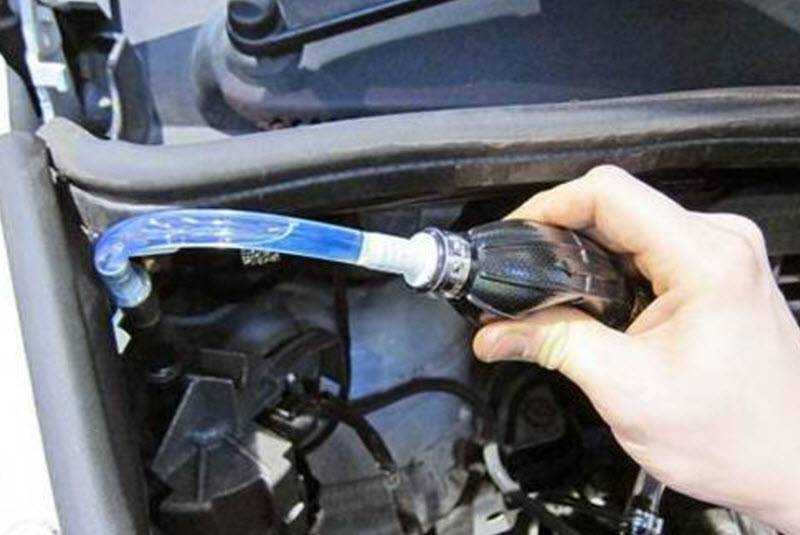

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

helpauto.pro

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Это интересно: Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе
проверке необходимо проверять каждое место, дабы исключить его или же наоборот
найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

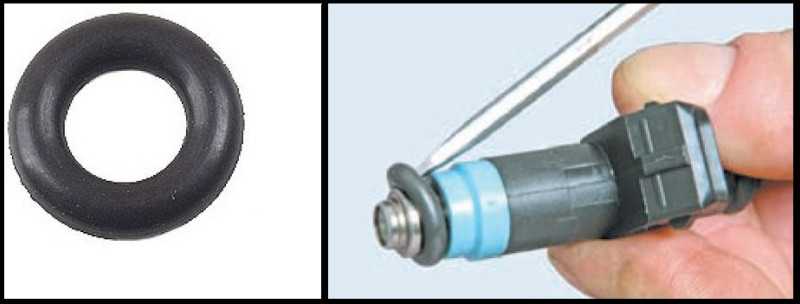

Кольца форсунок

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

Абсорбер

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

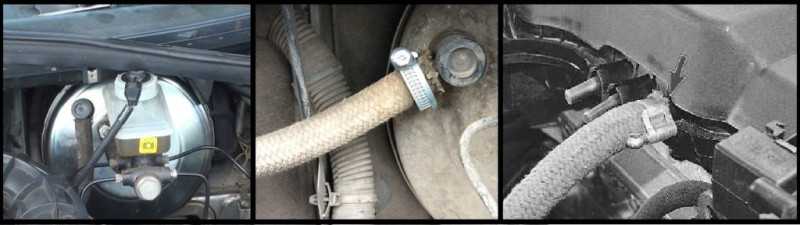

Вакуумный усилитель

Проверка
шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель
тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть
как и в самом усилителе так и в шланге.

Надеямся, наша
статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада
Приора.

Категория: Лайфхаки, Личный опыт, Ремонт

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Это интересно: Как выбрать полироль для фар

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.
