Как поменять задние тормозные колодки на ларгусе

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
Ключи на 13: рожковый и трещотка с длинной головкой;
Балонный ключ;
Головка Е-8;
Головка на 7;
Отвертки для снятия и установки пружин;
Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

Ставим автомобиль на ровной поверхности;
Снимаем с ручника, ставим на нейтралку;
Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
Страгиваем болты крепления колеса;
Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

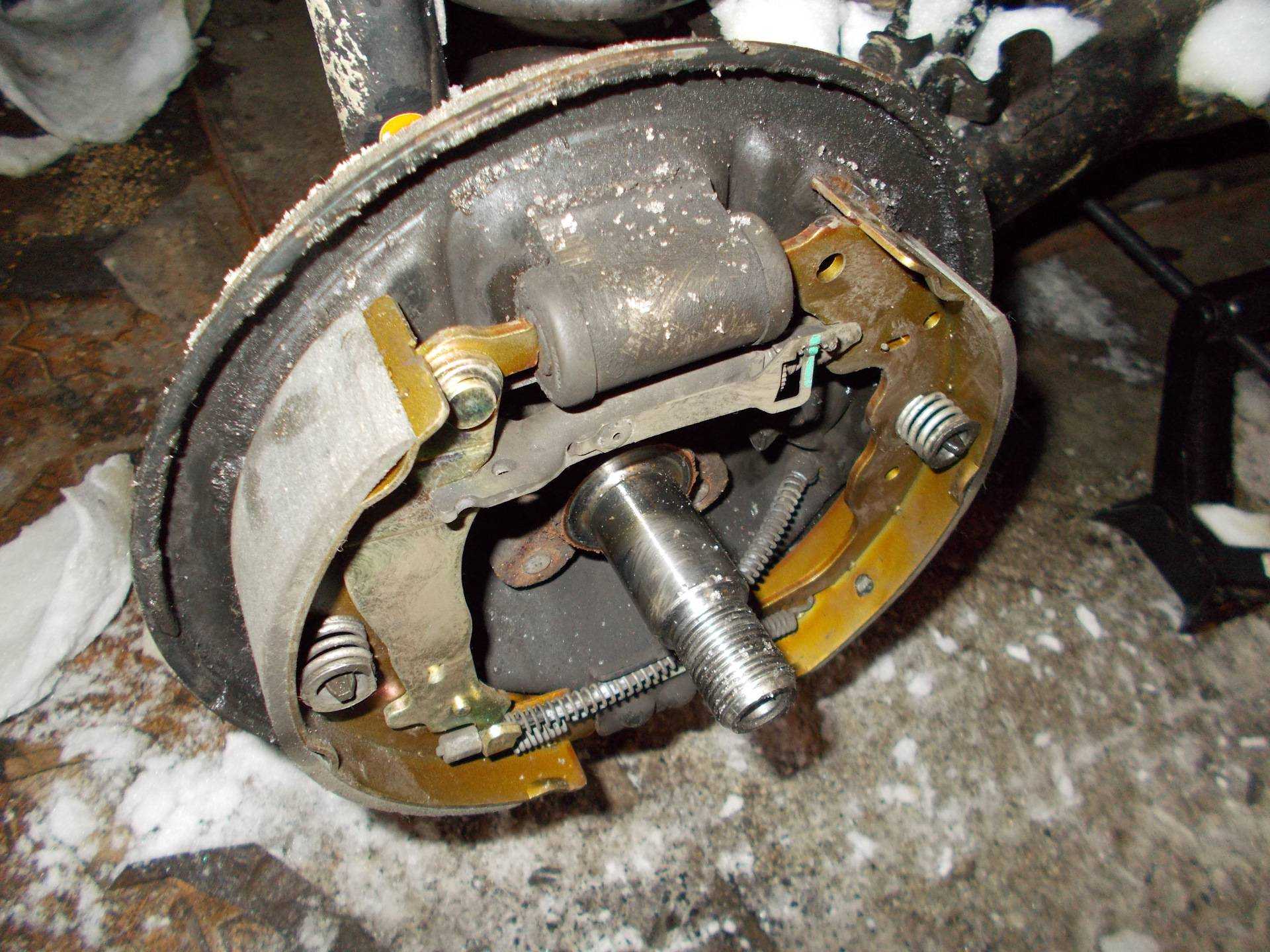

Шаг 2 (с опорой на рисунок ниже) – снимаем:

пружину верхнюю №5;
планку разжимную №6;
пружину нижнюю №13;
пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

оснащена датчиками АБС (они же датчики вращения колеса);
задние колодки имеют отверстия для датчиков;
под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

колеса шумят – гремят – вибрируют при торможении;
на колодках осталось 1,5 мм (либо меньше);
колодки расслоились, из-за чего колеса периодически заклинивает;
перестал держать ручник;
вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
Нельзя нажимать педаль тормоза после снятия барабана;
Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена колодок на ларгусе 16 клапанном

Замена колодок Лада Ларгус спереди обычно не доставляет проблем. Дисковый механизм тормозов Lada Largus довольно распространенное явление практически на всех современных автомобилях подобного класса (тем более соплатформенных Рено Логан). Иногда возникает вопрос когда менять колодки? На этот счет есть четкая инструкция производителя, как только толщина накладки приближается к 6 мм, значит пора менять весь комплект колодок. Если машина имеет большой пробег, а тормозные диски серьезную выработку, тогда можно заменить и их.

Для работы понадобится домкрат, надежная подставка и набор стандартных инструментов. Снимаем переднее колесо вашей Лада Ларгус и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для свободного снятия старых колодок необходимо немного отжать колодки от тормозного диска. Для этого, вставив через отверстие в суппорте отвертку с широким лезвием между тормозным диском и суппортом и опираясь ею на диск, сдвигаем суппорт, утапливая поршень в цилиндр.

Далее накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 15».

Поворачиваем тормозную скобу (не отсоединяя от нее тормозной шланг) на верхнем направляющем пальце.

Вынимаем тормозные колодки из их направляющей. Снимаем две пружинные скобы колодок.

Металлической щеткой очищаем от грязи и коррозии пружинные скобы и посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем.

Для этого вынимаем направляющий палец из отверстия направляющей колодки и заменяем чехол.

Для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок окончательно. Главное не допускать, что бы суппорт висел на тормозном шланге, лучшего его подвязать проволокой и подцепить к стойке например.

Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок. Также наносим тонкий слой смазки на поверхность пальца.

Устанавливаем новые тормозные колодки в направляющую колодок и опускаем (прикручиваем на место) скобу.

Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то раздвижными пассатижами утапливаем поршень в цилиндр.

Аналогично заменяем колодки на другой стороне Лада Ларгус. После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и вентилируемыми дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается

Поэтому в течение первых пару сотен километров пробега после замены колодок Lada Largus соблюдайте осторожность, так как тормозной путь машины может увеличиться, а эффективность торможения снизится

Внимание. Замену тормозных колодок производить комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается

Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается

Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается.

Проверить толщину тормозных колодок можно через отверстие в суппорте. Если она меньше указанной в таблице ниже – замените колодки

Если размер А, меньше 6 мм, то колодки необходимо заменить.

Параметры тормозных колодок приведены в таблице 8-1.

Каталожные номера тормозных колодок и прочих элементов переднего тормозного механизма смотрите здесь и здесь (в зависимости от наличия АБС).

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять передние колеса . Поднять автомобиль на высоту, удобную для выполнения работ. Очистить детали переднего тормоза (щетка металлическая).

Развести колодки. Для этого нужно максимально переместить поршень внутрь колесного цилиндра. При выполнении данной операции отвернуть крышку бачка гидропривода тормозов и следить за уровнем тормозной жидкости, излишки жидкости удалить (отвертка плоская, шприц или резиновая груша, ёмкость ).

Вставив через отверстие отвертку между тормозным диском и суппортом и опираясь ею на суппорт, сдвигаем скобу, утапливая поршень в цилиндр.

Типы тормозных механизмов

В автомобилестроении присутствуют три основных категории тормозных механизмов, устанавливаемых серийно:

ленточные конструкции;
барабанные системы;
дисковые тормоза.

Первые «экземпляры» на заре автомобильной индустрии обладали ленточными тормозами. Таким изделием охватывался весь периметр обода колеса, что позволяло водителю в определенный момент направить туда тормозное усилие. Ему оставалось лишь натянуть ленту, что приводило к замедлению «повозки».

Эволюция сделала свое прогрессивное дело, и на смену устаревшим «лентам» пришли барабаны, как и в Лада Ларгус. Принцип их действия не был замысловатым, а предполагал вращение колеса в свободном режиме в паре с барабаном, который путем распора присутствующих в его полости колодок воспринимал тормозное усилие, заставляя автомобиль замедляться. Такая концепция проявила себя довольно неплохо, однако со временем обнаружились некоторые ее недостатки. Здесь особое влияние оказывает интенсивность работы барабанной системы. Конструкция является закрытым типом, и перегрев колодок происходит весьма быстро, что напрямую влияет на ухудшение тормозного эффекта. Наряду с чрезмерным нагревом губительным для барабанного механизма оказалось попадание влаги. Присутствие воды и грязи внутри узла вызывает снижение производительности. Также нередки случаи поломки какой-либо детали внутри закрытого барабанного механизма. С одной стороны, проявившийся шум доставит водителю информацию о произошедшей поломке, а с другой – может спровоцировать повреждение внутренней рабочей зоны самого барабана.

Самыми надежными зарекомендовали себя дисковые тормоза, установленные в Лада Ларгус. В них все недостатки, свойственные предыдущим категориям, напрочь нивелированы. Принцип функционирования заключен в следующем. В паре с колесом происходит вращение самого тормозного диска, пока на него не подействует сжимающее усилие колодок. Такое действие возможно путем перемещения тормозного штока из полости гидроцилиндра, присутствующего в суппорте. В диске применена система вентилирования, позволяющая эффективно охлаждать рабочую зону при интенсивном режиме торможения. Заметим, что у подавляющего большинства автомобилей вентилируемыми являются только передние механизмы. Также факт попадания влаги на диск не способен повлечь существенных повреждений, поскольку она быстро высыхает, а остатки мусора самопроизвольно удаляются центробежной силой. Хотя нередки случаи искривления дисков при частом чередовании перегрева и проезда водных «преград» (луж). Дисковый механизм лучше переносит нагрузки, поэтому вся система является максимально эффективной.

Ввиду значительно меньшей стоимости барабанных узлов в сравнении с дисковыми аналогами, многие производители в своих бюджетных моделях прибегают к комбинации механизмов, причем спереди — диски, а сзади — барабаны.

Порядок действий

Сначала приобретаем подходящие колодки. Комплект передних расходников состоит из 4-х штук (по 2 шт. на каждую сторону).
Контролируем уровень жидкости тормозного контура в соответствующем бачке (под капотом) по меткам, присутствующим на его корпусе. Если уровень достигает максимальной отметки, то его потребуется отобрать шприцем, поскольку после монтажа новых колодок произойдет естественное (из-за большей толщины накладок) поднятие.
Ослабляем моменты затяжек болтов того переднего колеса, со стороны которого предполагается начать замену.
Вывешиваем эту часть авто любым имеющимся и предназначенным для этого устройством. Снимаем колесо. Не забываем о страховочных подпорках (если применяется домкрат).
Берем отвертку, которую вставляем между колодкой и диском и надавливающим усилием отводим ее в сторону цилиндра. Шток прячется в цилиндр, чем обеспечивается свободное пространство для извлечения колодок.
Теперь ослабеваем момент затяжки скобы суппорта, после чего отводим ее вверх.
Извлекаем старые колодки.
Осматриваем пружины механизма прижима на предмет их деформации и поломки. Если такой факт на лицо, то меняем.
На направляющих суппорта проверяем целостность резиновых чехлов. Сами направляющие подвергаем смазке специальным составом. Это предотвратит их закисание, а скоба будет свободно двигаться во время выхода или входа поршня.
Посадочные места под новые колодки тщательно очищаем.
Накладки на «свежих» колодках толще, чем на старых изделиях, поэтому утопление поршня требуется выполнить на полную величину его хода. Это позволит обеспечить достаточно места для корректного монтажа расходников.
После установки выполняем сборочный процесс в обратном порядке.

Замена передних тормозных колодок завершена.

Весь перечень указанных манипуляций повторяем на другой стороне LADA Largus.

Если возникает потребность в замене задних колодок, то принцип действий аналогичен, за исключением некоторых нюансов.

Какие бывают виды тормозов

За историю автомобилестроения на машины устанавливались 3 вида тормозов:

ленточные;
барабанные;
дисковые.

У первых автомобилей тормозная система была ленточной. С помощью ленты охватывалась колёсная ось. Доступ к ней был у водителя в любой момент. При необходимости затормозить он натягивал ленту, и это позволяло снизить скорость.

Путем «эволюции» ленточный тормоз заменился барабанным механизмом. Принцип действия в одновременном вращении с колесом пустотелого барабана, который внутри распирается колодками. Таким образом машина замедляется. Данный вид тормозов неплохо себя зарекомендовал, но ему присущи и недостатки. При частой сверхинтенсивной эксплуатации происходит перегревание барабана, поскольку вентиляция в этой закрытой системе не такая, как у дискового механизма.

Ровно так же как перегрев, для барабана вредно и попадание влаги в механизм. При обводнении отдельных деталей эффективность тормозов снижается. Если какая либо деталь в барабане износилась или отпала, она остается внутри системы. Это одновременно и минус, и плюс. Ведь в таком случае водителю станет слышен стук, и можно будет принять меры по замене детали.

Дисковая тормозная система — самый надежный механизм, который нивелирует вышеназванные недостатки предыдущих систем. Работа дисковых тормозов заключается в том, что одновременно с колесом вращению поддается диск, а при нажатии на педаль тормоз колодки заклинивают вращения диска снаружи. В отличие от барабана, диск вентилируется, поэтому перегреву поддается меньше, чем барабан. Влагу и поврежденные части диски не задерживают. В принципе работы данной системы заложена способность работать под большими нагрузками. Следовательно, с помощью дисковых тормозов остановить машину можно быстрее.

Такие механизмы зачастую передние и вентилируемые. Отверстия для вентиляции охватывают весь радиус диска. В отдельных модификациях присутствуют поперечные вентиляционные отверстия. С их помощью отводится лишнее тепло, уменьшается вес и убираются изношенные части.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Для сравнения: слева новая тормозная колодка, с справа старая передняя тормозная колодки

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Установка задних дисковых тормозов

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие производители как «Брембо» и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Полезные советы

Первое, что волнует каждого автомобилиста при очередном техосмотре суппорта и тормозной накладки — какой у нее предельный запас на износ. Менее чем 1,5 мм толщины фрикционной накладки допускать нельзя

Также очень важно, меняя колодки, измерить также и степень износа тормозного диска

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Тормозные колодки на Лада Ларгус

Тормозные колодки Лада Ларгус могут прожить до 50 тыс. км. пробега при спокойной езде. Агрессивная манера вождения сильно сокращает реальный срок жизни изделия. Потому степень их износа лучше контролировать каждые 10-20 тыс. км. пробега.

Важно понимать, какие именно конструктивные элементы отвечают за надежность торможения. Если тормозной путь автомобиля заметно увеличился и явных признаков неисправности определить не получается, можно выделить следующие возможные проблемы:

если износ фрикционных накладок в пределах нормы, но тормоза работают откровенно плохо — проверьте состояние тормозной жидкости. Возможно, она впитала через чур много влаги и потеряла свои рабочие характеристики;
если тормозные колодки изношены неравномерно — это явный признак проблем с суппортом, в частности, закислением направляющих и рабочих цилиндров. Стоит в обязательном порядке также провести ревизию суппорта;
излишки масла в направляющих суппорта могут попасть на тормозной диск, что также увеличит расстояние, необходимое для торможения авто.

Выбор передних тормозных колодок для Лады Ларгус

При подборе деталей следует учитывать тип двигателя конкретной машины: передние колодки 8-клапанного и 16-клапанного Ларгуса различны по форме и габаритным размерам:

Производитель	Тип двигателя	Артикул	Примерная цена
ОРИГИНАЛ
RENAULT (Франция)	8V	410602192R, 7711130071	2000 руб.
16V	410608481R	1500 руб.
LADA (Россия) без АБС	8V	410602192R	1500 руб.
16V	410608481R	1700 руб.
АНАЛОГИ
SANGSIN (Корея)	8V	SP1243	700 руб.
16V	SP1383	900 руб.
BOSCH (Германия)	8V	986467720, 0986495212	1000 руб.
16V	986424795	1500 руб.
TRW (Германия)	8V	GDB1465	1400 руб.
16V	GDB3332	1900 руб.
FERODO (Швейцария)	8V	FDB845	1300 руб.
16V	FDB1617	1400руб.
VALEO (Франция)	8V	601075, 301002	900 руб.
16V	301641	1100 руб.

Также стоит учесть, что по отзывам автовладельцев оригинальные передние колодки Ларгуса обладают избыточной жесткостью и активно истирают тормозные диски. Нередко, уже при пробеге в 40 – 45 тысяч километров на поверхности дисков образуются существенные борозды и задиры.

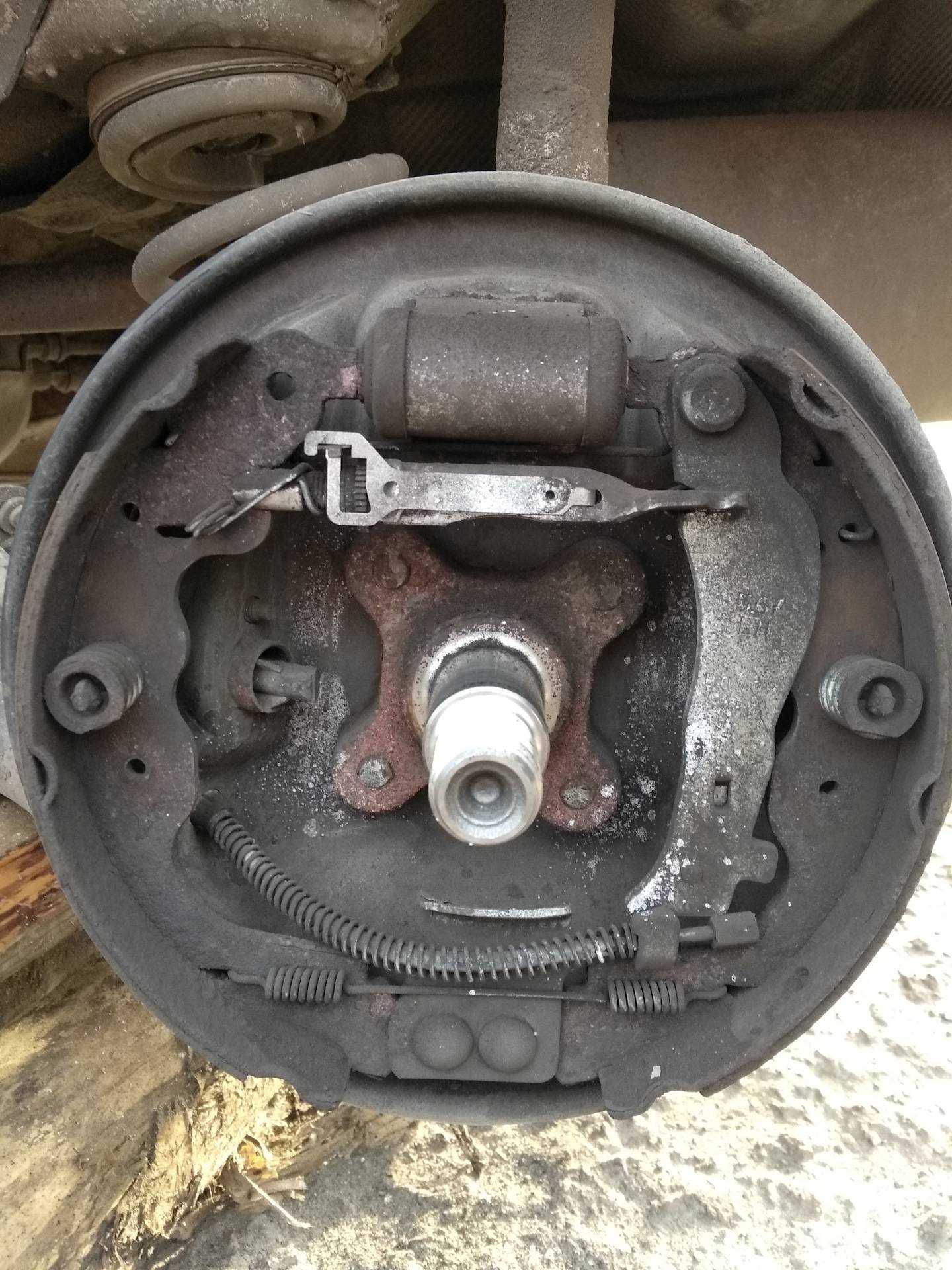

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

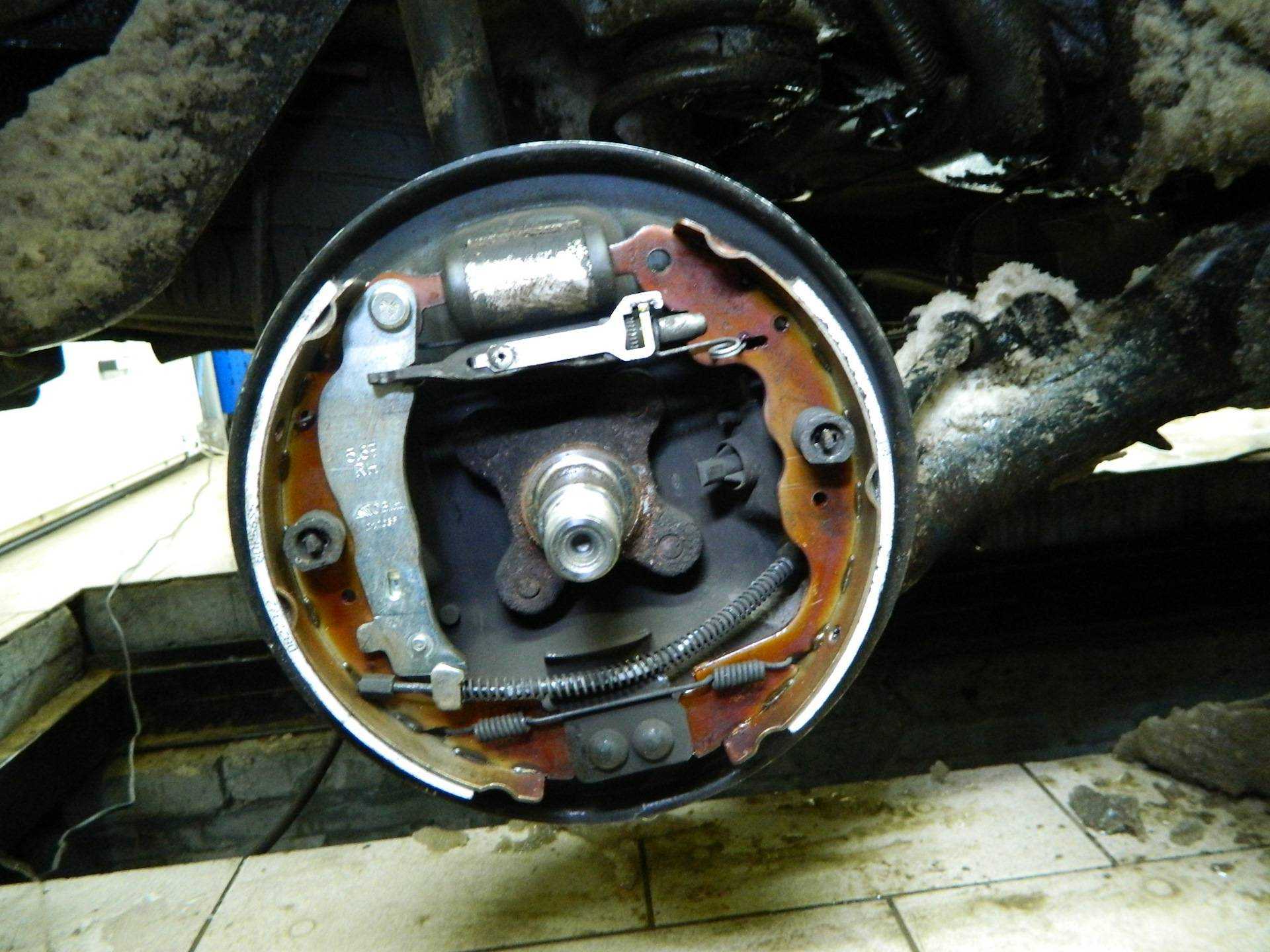

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

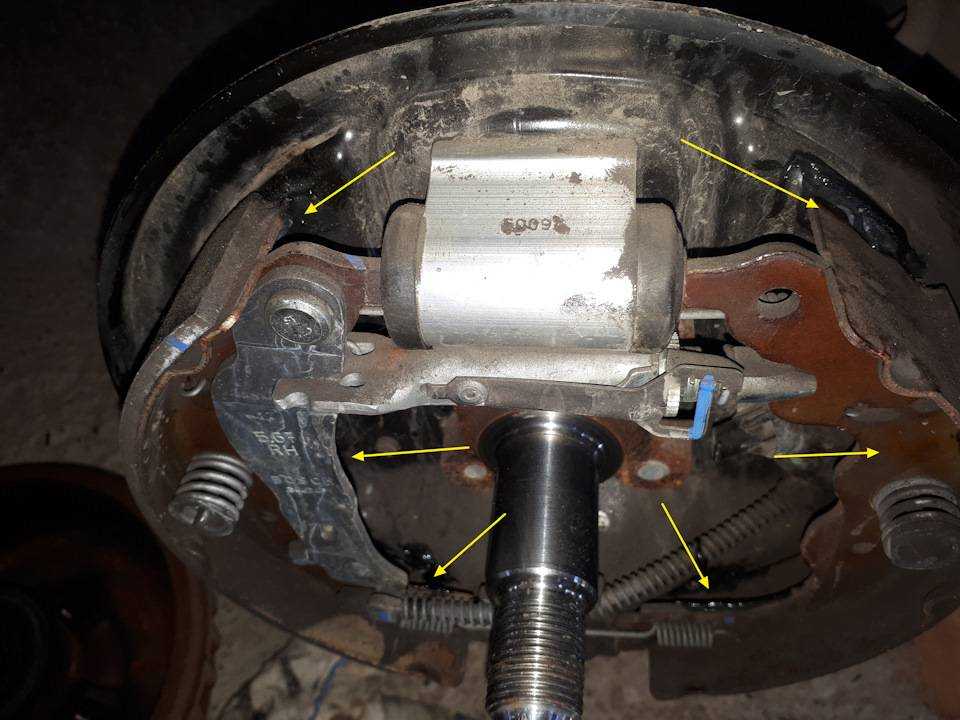

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.
