Рекомендован в производство
Через пять лет после несущественных доработок Иж-2126 был одобрен для производства. Вначале модель получила временное название «Орбита». Но позже ее переименовали в «Оду».
Преимущество данной машины было в большой унификации узлов и агрегатов с другими основными производителями СССР. Так, автомобиль был унифицирован с ВАЗ-2106, АЗЛК-2141, М-412 и другими моделями. Такой подход позволил «Ижмашу» значительно сэкономить на разработке, а также повысить ремонтопригодность. Внешний облик «Оды» сильно портила передняя оптика от ВАЗ-2108.
Смотреть галерею
Выпуск шел очень вяло, так как запуск производства пришелся на годы перестройки и постперестроечный период. К 95 году собрали всего пять тысяч автомобилей. Специалисты завода и сами знали, что качество оказалось не слишком высоким, даже несмотря на то, что большинство оборудования для сборки было закуплено в Японии, а также в других развитых странах.
Когда производство наладили, то получилось так, что поклонников у этой машины с задним приводом было много, и сборка шла более стабильно. Создав базовую версию, на заводе решили реализовать все возможности заднего привода. Так родился пикап на базе «Оды» – «Версия».
ИЖ-412ИЭ
Массовый выпуск ижевских “Москвичей” начался в 1970 году, однако первая партия была изготовлена в 1967-м, с этой даты и отсчитывают историю “ижей».
Производство машин разместили на объединении Ижмаш (“Ижевский машиностроительный завод”), которое принадлежало одному из оборонных министерств. Объединение прославилось автоматами Калашникова, ружьями и мотоциклами марки “Иж”. Поскольку изготовление автомобилей отличается от производства оружия, пришлось построить фактически новый завод.
Первые машины были сделаны по конструкторской документации АЗЛК. От “Москвича” тех лет машина отличалась в основном круглыми фарами, декоративной решеткой и эмблемой,
Автомобили оснащались двигателями Уфимского завода автомобильных моторов УЗАМ-412. Коробки передач делали в Омске, сцепления — в Тюмени на оборонных предприятиях. Эти же агрегаты поставляли и в Москву.
Кузов, а также сиденья, панель приборов и другие узлы ижевского изготовления со временем все больше стали отличаться от московских. Как- то незаметно исчезло имя “Москвич”, но обозначение 412ИЭ осталось.
Иж-2126 Ода — видео обзор
https://youtube.com/watch?v=vXd1z_jtpgM
Так или иначе, волею судеб ижевские конструкторы вынуждены были начать разработку заново и обнаружили удивительную вещь: за годы, прошедшие с момента разработки Иж-13, в мире произошла переоценка преимуществ переднего привода. Обнаружилось, что выигрыш в массе, экономии и управляемости не столь велик, как хотели думать его сторонники. Многие инновации не были связаны с передним приводом — кузова хэтчбек, подвеска МакФерсон, реечное рулевое устройство.
На «Ижмаше» видели массу преимуществ в том, чтобы остаться на заднем приводе. Это позволило бы использовать часть деталей с предыдущих моделей, применять наработанные расчеты прочности, а в перспективе создать замену грузовому фургону Иж-2715 — одной из самых популярных моделей Ижевского автозавода.
Прототип, появившийся в 1979 г., имел задний привод, оцинкованный кузов хэтчбек, реечное рулевое устройство, 5-скоростную коробку передач и 2-контурную тормозную систему. Кроме того, конструкторы нашли весьма удачную компоновочную находку: сместили двигатель и редуктор вправо. Это высвободило пространство, чтобы сдвинуть педальный узел на один уровень с двигателем и получить очень короткий моторный отсек. В результате при своих размерах ижевский автомобиль имел рекордно просторный салон: расстояние от педалей до спинки заднего сиденья было такое же, как у «Волги». Широко использовали современные методы расчета прочности кузова, который проходил аэродинамическую доводку на испытательном стенде Renault во Франции. А пассивная безопасность получила хорошие оценки в краш-тестах.
Спустя пять лет, после ряда доработок, новый Иж-2126 был рекомендован минавтопромом в серийное производство.Поначалу машину хотели назвать «Орбита», однако это название оказалось зарезервированным другими производителями в ряде стран, поэтому остановились на названии «Ода».
Одним из преимуществ «Оды» была широкая унификация с советскими автомобилями других производителей, уже находившимися в производстве, — ВАЗ-2106, АЗЛК-2141, М-412. В целом это позволило «Ижмашу» выиграть на стоимости разработки и повысить ремонтопригодность. А вот внешний облик «Оды» портили фары от ВАЗ-2108 (первые прототипы имели круглые фары в черной рамке). Налаживание производства пришлось на последние перестроечные и первые постперестроечные годы, поэтому проходило очень вяло. К 1995 г. было изготовлено всего около 5 тыс. экз. Ижевские специалисты сами признавали, что качество оказалось посредственным, несмотря на то что значительная часть оборудования для производства «Оды» закупалась в Японии, Португалии и других странах.
Когда выпуск все же наладился, оказалось, что у заднеприводной «Оды» есть немало поклонников, и производство стало стабильным. Наладив выпуск базовой версии, «Ижмаш» начал реализовывать преимущества заднего привода. Появился пикап «Ода-Версия», конструкция которого отличалась высокой продуманностью: увеличенный дорожный просвет, рессорная подвеска, шины увеличенной грузоподъемности, модульная конструкция, позволявшая использовать одну и ту же машину как фургон, пикап, автотермос или киоск на колесах.
Следующим вариантом стала «Ода 4х4» — кроссовер, своеобразный потомок полноприводных «Москвичей» и «Побед». Трансмиссию использовали от «Нивы», а шумоизоляцию значительно улучшили, помня печальный прошлый опыт. Последний массовый вариант — универсал «Фабула», выпускавшийся и с задним, и с полным приводом. Кроме этого, существовал рестайлинговый люкс-вариант хэтчбека «Ника» и ряд других модификаций.
«Ода» выпускалась небольшими, но стабильными тиражами, находя спрос у небогатых покупателей, ремонтировавших машину своими силами, и создавая конкуренцию классическим моделям ВАЗ. В 2005 г. Россия перешла на эконормы «Евро-2». Чтобы продолжать выпуск модели, пришлось бы заменить двигатель на более экологичный инжекторный. Руководство «Ижмаша» решило, что цена машины неоправданно возрастет и покупатели откажутся от нее, поэтому производство прекратили совсем, к крайнему недовольству поклонников модели. Любопытно, что классики ВАЗ легко пережили подобную «пересадку сердца» и продолжают выпускаться по сей день… на Ижевском автозаводе, перешедшем в собственность АвтоВАЗа. Опыт по работе над «Одой» пригодился ижевцам, когда они создали пикап Иж-27175 на базе ВАЗ-2105 по образу и подобию «Оды-Версии».
ИЖ-2126 «ОДА»
Изначально автомобиль назывался «Орбита», но название «Орбита» почти нигде не указывалось, поскольку товарный знак «Orbit» уже был зарегистрирован за рубежом (так назывался концепт-кар компании ItalDesign). На задней двери автомобиля до 2000 года был оригинальный шильдик «ИЖ2126», заменённый на наклейки «ODA» и «1.6c» (также были 1.7 и 1.8, в зависимости от двигателя).
Приборный щиток позаимствован у 41-го Москвича, а фары и руль — у «восьмёрки» (с 2000 года ставился руль от «десятки») — унификация по запчастям с другими отечественными автомобилями упрощала эксплуатацию, но придавал «Ижу» вид своеобразной «сборной солянки», что не шло на пользу имиджу. Кроме того, крупные угловатые фары ВАЗ-2108 посредственно вписывались в изначально рассчитанный на низкие округлые блок-фары передок «Ижа».
Привод сцепления гидравлический. Передняя подвеска — стойки типа «МакФерсон», задняя — почти аналогична «Жигулям».
Крупносерийно «Ода» выпускалась с тремя типами двигателей — ВАЗ-2106 1.6л, УЗАМ-3317 1.7л и УЗАМ-3313 1.8л. Выпускались также мелкосерийные или опытные передне- и полноприводные версии автомобиля с различными двигателями (ВАЗ-21084, 2106, 21213, 2130, 21214, Hyundai G4GM семейства Beta, объёмом 1.8 литра, двухлитровым впрысковым УЗАМ-248i). Мелкосерийную модификацию автомобилей производила ижевская . Также, заводом выпускалась полноприводная версия 2126—060 с двигателем ВАЗ-21213, поставленная на конвейер по технической документации «Нормы-Авто» с незначительными изменениями конструкции.
В 2003 году автомобиль получил оригинальную панель приборов.
В 2004 году комбинация приборов была модернизирована и получила один (два) жидкокристаллических дисплея. Также была обновлена обивка салона — она стала двухцветной: серый низ, чёрный верх. Готовился внешний рестайлинг, который по имеющейся информации должен был принести в облик автомобиля новые бампера под цвет кузова, молдинги на боковине, а также позаимствованные у ВАЗ-ов «тринадцатого» семейства узкие фары.
1 июля 2005 года всё семейство Иж-2126 было снято с производства.
ИЖ 2126 — обзор автомобиля
Izh 2126 / ИЖ 2126
Наработки ижевскими конструкторами по созданию переднеприводных автомобилей проводились еще в 1970-х. Но отсутствие должного финансирования и внимания руководства Иж не способствовали этому. Первый опытный образец с приводом на переднюю ось был создан в 1979 году на Ижевском заводе молодыми конструкторами. Но до воплощения задуманного в реальность потребовалось еще много времени. Первый серийный экземпляр Иж 2126 представлен в 1984 году и был одобрен к производству. Но кризис позволил Иж 2126 встать на конвейер спустя только 6 лет в 1992 году. Из-за слабого финансирования проекта в конструкции Иж 2126 было использовано множество деталей от других автомобилей. Так, например светооптика и руль от ВАЗ 2108, приборы от АЗЛК 2141, карданная муфта от ВАЗ 2106.
Спустя 3 года с даты производства было выпущено всего около 5 тыс. автомобилей Иж 2126. Автомобиль оказался не очень востребованным для родного отечественного рынка. Все было обусловлено низким качеством комплектующих и плохой сборкой в целом. Однако на фоне устаревшей ВАЗовской «классики» Иж 2126 выглядел вполне современно, что обеспечивало определенное количество продаж. Изначально Иж 2126 отличался очень низкой степенью безопасности. Так в результате тестов «Авторевю», которые проводились по стандарту Euro NCAP, Иж 2126 получил всего лишь 2 балла из возможных 16. Через время конструкторы Иж добились уже положительных результатов краш-тестов, путем модернизации этого автомобиля. Принятые в 2005 году ужесточенные нормы в РФ, касаемо продаваемых автомобилей усугубили ситуацию с Иж 2126 и сделали производство этой модели экономически нерентабельным. Поэтому в этом же году модель сняли с конвейера.
Ремонт Иж Ода : Двигатель
- Руководства по ремонту
- Руководство по ремонту Иж Ода 1991-2005 г.в.
- Двигатель
2.0 Двигатель Двигатель модели 331 Возможные неисправности двигателя мод. 331, их причины и способы устранения Особенности конструкции Снятие и установка двигателя (силового агрегата) Разборка и сборка Ремонт узлов и деталей двигателя Головка блока цилиндров Стендовые испытания дв…
2.1. Двигатель модели 331 (Категория). Список материалов смотрите внутри…
2.2. Двигатель модели 2106 (Категория). Список материалов смотрите внутри…
↓ Комментарии ↓
1. Эксплуатация и техническое обслуживание 1.0 Эксплуатация и техническое обслуживание 1.1 Технические характеристики автомобилей 1.2. Общие данные 1.3. Эксплуатация 1.4. Техническое обслуживание
2. Двигатель 2.0 Двигатель 2.1. Двигатель модели 331 2.2. Двигатель модели 2106
3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Карданная передача 3.4. Задний мост
4. Ходовая часть 4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска 4.3. Шины и колеса
5. Рулевое управление 5.0 Рулевое управление 5.1 Возможные неисправности рулевого управления, их причины и способы устранения 5.2 Особенности конструкции 5.3 Проверка технического состояния рулевого управления на автомобиле 5.4 Ремонт рулевого механизма
6
Тормоза 6.0 Тормоза 6.1 Возможные неисправности тормозной системы, их причины и способы устранения 6.2 Определение технического состояния тормозной системы 6.3 Меры предосторожности и рекомендации при ремонте тормозной системы 6.4 Тормозная педаль 6.5. Главный тормозной цилиндр 6.6
Вакуумный усилитель 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Регулятор давления 6.10. Сигнальное устройство 6.14. Стояночный тормоз
7. Электрооборудование 7.0 Электрооборудование 7.1 Провода и предохранители 7.2. Электрооборудование автомобилей моделей ИЖ-2717–220 и Иж-27171–020 7.3. Электрооборудование автомобилей моделей ИЖ-2717–230 и ИЖ-27171–030 7.4. Электрооборудование автомобилей моделей иж-27171–020 и иж-27171–030
8. Кузов 8.0 Кузов 8.1 Особенности конструкции 8.2 Ремонт каркаса и навесных узлов 8.3. Ремонт арматуры кузова 8.4. Замки и приводы замков боковых дверей 8.5 Замок и привод замка капота 8.6 Обивка 8.7 Сиденья 8.8 Зеркала заднего вида 8.9 Снятие и установка поручней
9. Приложения 9.0 Приложения 9.1 Приложение 1. Моменты затяжки ответственных резьбовых соединений, Н·м (кгс·м) 9.2 Приложение 2. Подшипники качения 9.3 Приложение 3. Смазочные материалы и эксплуатационные жидкости 9.4 Приложение 4. Перечень электроламп 9.5 Приложение 5. Масса основных агрегатов и узлов (кг) 9.6 Приложение 6. Заправочные объемы (номинальные), л
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Дизайн
Внешне автомобиль кардинально отличатся от предшественника «Комби». Так, машина получила более обтекаемый и аэродинамический кузов. Кстати, для снижения коэффициента воздушного сопротивления инженеры ИЖ сильно наклонили лобовое. А боковые стекла сделаны гнутыми. Это решение также позволило немного расширить свободное пространство в салоне.
Конечно, по сегодняшним меркам дизайн машины существенно устарел. Да и осталось таких автомобилей немного. Дело в том, что кузов ИЖ-2126 «ОДА» был склонен к ржавчине. Уже через пару лет эксплуатации на металле появлялись серьезные очаги коррозии. Сегодня же найти целый и не гнилой экземпляр практически невозможно.
ИЖ ОДА 2126 руководство
Немножко о Иж-2126 «Ода».С самого начала данный автомобиль имел другое название, он назывался «Орбита», но в дальнейшем его переименовали по банальной причине, такой торговый знак уже существовал за рубежом.
В некотором смысле Иж-2126 «Ода» можно назвать гибридным автомобилем, приборный щиток взят от 41-го москвича, руль и фары от десятки ( ранее от восьмерки).Конечно же, присутствие различных запасных частей взятых от других моделей, значительно сделало проще эксплуатацию Иж «Ода», но вместе с тем дало характеристику данной модели среди автолюбителей как своеобразной сборной модели, что повлияла на снижения имиджа данного автомобиля.
Еще одним интересным моментов есть то, что фары ВАЗ — 2108, которые большие и с округлыми углами не сильно хорошо смотрелись на автомобиле Иж-2126 «Ода», так как передок Ижа был рассчитанный на низкие и округлые специальные болок-фары.
На автомобиле установлен гидравлический привод сцепления, задняя подвеска почти полностью заимствованы от Жигулей, передняя — стойки «МакФерсон».Автомобиль за весь период выпускался серийно с 3 — я видами двигателей — 1,6л. ВАЗ-2106, 1,7л. УЗАМ-3317, 1,8 л. УЗАМ-3314.
Но ижевской компанией «Норма-Авто» выпускались интересные опытные и мелкосерийные модели автомобиля Иж «Ода» с полным и передним приводом.
К ним относятся ВАЗ 21214, 21213,21084, 2130, 2106, Hyundai G4GM семейного ряда Beta с объемом двигателя 1,8л. и 2,0 л. инжекторным УЗАМ-248i Так же существовала и полно приводная модель версия 2126-060, которая выпускалась по технической документации этой же компанией.
На данной модели был установлен двигатель ВАЗ-21213 с небольшими изменениями в конструкции.
С 2003 года Иж-2126 «Ода» выпускался с новой панелью приборов «торпедой» на которой расположение приборов было взято от ВАЗ 2110.А с 2004 года в комбинации приборов опять произошли изменения, были установлены 2 жидкокристаллических дисплея, была изменена обивка салона, и подготавливались, но не были внедрены в жизнь новые изменения внешнего вида автомобиля — новые узкие фары, которые опять были взяты у автомобилей ВАЗ 30 — го семейства, новые красивые бамперы и боковой молдинг.
Однако в 2005 году летом выпуск автомобиля ИЖ-2126 и всех его модификации был неожиданно прекращен, что вызвало негодование у большинства автовладельцев автомобилей ИЖ.Хоть выпуск данного автомобиля и прекращен, его эксплуатация и ремонт продолжается.
Представляю Вам ИЖ ОДА 2126 руководство по эксплуатации и ремонту, которое разработано в мультимедийном виде и позволит вам быстро разобраться во всех непонятных вопросов по ремонту и обслуживанию этого автомобиля.
Красочные картинки, электросхемы, подробное описание всех ремонтных работ, пошаговые инструкции ремонта, цветные иллюстрации, все схемы электрооборудования ИЖ 2126 ода.Все это только поможет вам быстро отремонтировать свой автомобиль.
В мультимедийном руководстве Ремонт ИЖ ОДА 2126 представлены подробные таблицы с возможными неисправностями, и решения по их устранению.
Как провести правильную регулировку, как правильно заменить поломанную или изношенную деталь.Благодаря указанным в ИЖ ОДА 2126 030 ремонт и эксплуатация предельно допустимых показателях зазоров и износа вы сможете определить о своевременности замене той или иной детели.
Так же в данном руководстве вы найдете информацию о стендах и специальных приспособлениях, которые значительно упростят и ускорят ремонт автомобиля ИЖ ОДА 2126.
Перед тем как скачать руководство, просмотрите интересное видео Ремонт двери ИЖ ОДА 2126.
Скачать ИЖ ОДА 2126 руководство по ремонту и эксплуатации. Файл удален по просьбе правообладателя.
Особенности конструкции[ | ]
Силовой агрегат
Изначально автомобиль проектировался под 1,5-литровый двигатель модели 331.10 производства Уфимского завода (УЗАМ), представляющий собой модернизированный вариант мотора «Москвича-412» и унифицированный с «Москвичом-2141». В основном модернизация повысила экономические характеристики двигателя и снизила уровень вредных выбросов, что достигалось в первую очередь за счёт вихревого движения бензовоздушной смеси во впускных каналах головки блока и изменения формы днища поршня, мощность же даже незначительно упала (на 3 л. с.) из-за менее эффективного «ниспадающего» впускного коллектора, необходимого для установки в моторный отсек переднеприводного «Москвича». Такими моторами снабжались автомобили периода малосерийного выпуска (до 1997 года).
Коробка передач — механическая пятиступенчатая, производства Омского моторостроительного объединения имени П. И. Баранова (по основному профилю занимавшегося выпуском авиадвигателей). В 1994-95 годах на Уфимском заводе для Иж-2126 был разработан 1,6-литровый двигатель модели 0102, однако в серийное производство он так и не пошёл.
С 1997 года началась установка двигателя 3317 с увеличенным до 1,7 л. рабочим объёмом (модификация 2126—020), который на какое-то время стал для «Оды» основным. Этот двигатель при практически той же экономичности выдавал на 17 % большую мощность и на 23 % больший крутящий момент. Некоторые машины также оснащались 1,8-литровым двигателем 3313 (модификация 2126—023) со степенью сжатия 7,2 (под низкооктановое топливо).
В 1998 году начался выпуск модификации 2126—030, оснащённой «жигулёвским» мотором модели ВАЗ-2106, причём изначально с «родной» коробкой передач 21074, а затем — с адаптированной к ВАЗовскому «колоколу» сцепления за счёт переходной пластины штатной для «Оды» омской. Ближе к концу выпуска модели комплектация автомобилей уфимскими моторами была полностью прекращена. Полноприводная модификация снабжалась двигателем 21213 от «Нивы» а мост позаимствовали так же от «Нивы».
Ходовая часть
Передняя подвеска — типа «макферсон», на направляющих пружинно-амортизаторных стойках, смонтирована на подрамнике (официально — «поперечина передней подвески»), прикреплённом снизу к передним лонжеронам кузова. Поперечные рычаги кованые, роль диагональной растяжки играет стабилизатор поперечной устойчивости. Амортизаторная часть стоек, ступичные подишпники и шаровые шарниры совместимы с ВАЗ-2108. Рулевое управление реечное, с нижним расположением рейки (крепится также на подрамнике) и рулевыми тягами, закреплёнными на концах рейки. Рулевой вал травмобезопасный трёхзвенный, с карданными шарнирами и сильфоном.
Задняя подвеска — зависимая четырёхрычажная с поперечной тягой Панара, в целом подобная подвеске «классических» моделей ВАЗ (однако практически все детали в ней оригинальные). У грузовых модификаций (2717 и др.) задняя подвеска рессорная, практически аналогичная заднеприводным «Москвичам».
Тормоза — спереди дисковые, практически аналогичные ВАЗ-2108, сзади — барабанные, оригинальной конструкции (на основе использовавшихся на предыдущих моделях завода). Привод тормозов гидравлический, двухконтурный, с диагональным разделением контуров, оснащён вакуумным усилителем (аналогичен М-412). Стояночный тормоз механический с тросовым приводом, на задние колёса. Колёса — штампованные дискового типа, с ободами 5J-13. Шины 175/70R13.

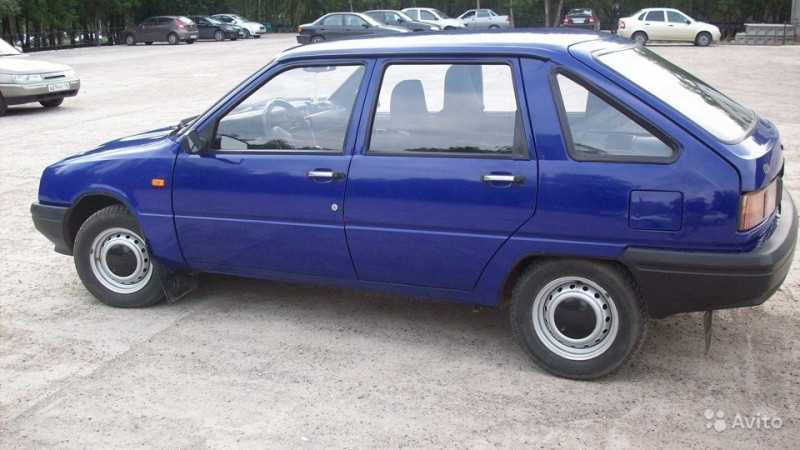

ИЖ-2126 «Ода»
В 1991 году Ижевский автомобильный начал серийное производство нового заднеприводного легкового автомобиля малого класса с кузовом типа хэчбэк, который получил название ИЖ-2126 «Ода». Это был первый хэчбэк выпущенный автозаводом, после прототипа ИЖ-13 «Старт», разработки по которому велись еще в 1968 году.
ИЖ-2126 «Ода» был поистине народным автомобилем, он обладал достаточной для тех времен комфортабельностью, в его салоне с легкостью размещаются пять человек, анатомические сиденья, которые регулируются по длине и углу наклона, позволяют подолгу ехать без ощущения затекшей спины, а уровень шумоизоляции соответствовал европейским нормам
Это был простой в эксплуатации и что немаловажно был относительно недорогой автомобиль
Работы над автомобилем ИЖ-2126 велись еще с далекого 1979 года, тогда был выпущен один из первых прототипов автомобиля, так называемая Т-серия. Автомобиль, не смотря на свой компактный внешний вид, имел вместительный для тех времен салон, который можно было сравнить с салоном Волги (по крайней мере, в длину).
Внешне экспериментально выпущенные автомобили мало чем напоминали серийную модель. Передние фары были круглые в черном прямоугольном корпусе с поворотниками по углам передка.
Прототип получил модернизированную коробку передач от 412-го Москвича, к которой добавили пятую передачу, а вместо кулисного привода был установлен рычаг расположенный непосредственно на картере. Так же автомобиль получил реечное рулевое управление и двухконтурную тормозную систему. Тормозная система имела диагональное распределение контуров, т.е. тормозило переднее левое колесо и заднее правое и наоборот. Это позволяло остановить автомобиль при отказе одного из контуров привода тормозной системы за счет второго, хотя и с меньшей эффективностью.
В процессе работы над Т-серией автомобиля ИЖ-2126 инженеры «ИжАвто» использовали практически все доступные на тот момент новейшие технологии, так впервые кузов рассчитывался на ЭВМ и продувался в аэродинамической трубе. Но до серийного выпуска данный прототип допущен не был, так как в ходе государственных испытаний у данного прототипа были выявлены ряд недостатков, которые необходимо было устранять.
В 1980 году вышла новая партия доработанных прототипов — «Серия 0», которые носили собственное нигде не указываемое имя – «Орбита». Данная серия имела довольно существенные отличия по сравнению с предшественницей. Передняя часть стала более обтекаемой, фары стали сдвоенными по подобию ВАЗ-2106, а поворотники с углов передка перекочевали на бампер. Кроме этого был изменен угол наклона заднего стекла, благодаря чему оно стало меньше забрызгиваться.
Следом вышли прототипы серии и , которые были направлены во Францию, где специалисты «ИжАвто» совместно со специалистами фирмы Renault произвели доработку внешнего вида кузова, оптики, бамперов и интерьера салона. «Серия 04» уже имела внешний вид схожий с серийной моделью, она прошла государственные испытания и ее рекомендовали к серийному производству. Однако между 4-й серией и серийной моделью существовала еще одна партия прототипов так называемая «Серия 05». На данную модель, как и впоследствии на серийную, были установлены новые фары, передние дисковые тормоза, радиатор отопителя, зеркало заднего вида расположенное в салоне, рулевое колесо от автомобиля ВАЗ-2108, муфта карданной передачи от автомобиля ВАЗ-2106, комбинация панели приборов от 41-го Москвича и задние тормозные колодки от 412-го.
В 2005 году спустя 15 лет после выпуска первого серийного автомобиля ИЖ-2126 «Ода» был снят с производства, на этом его история была завершена.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Технические характеристики автомобилей Иж 2126
- Руководства по ремонту
- Руководство по ремонту Иж Ода 2126 1991-2004 г.в.
- Технические характеристики автомобилей
Рис. 1. Габаритные размеры автомобиля Иж-2126
Рис. 2. Габаритные размеры автомобиля Иж-2717
Иж-2126 «Ода», Иж-2717 и их модификации — легковые автомобили с передним продольным расположением двигателя и задними ведущими колесами. Кузов — несущей конструкции, цельнометаллический, сварной.
Тип кузова автомобиля Иж-2126 -хэтчбек, Иж-2717 — пикап. Двигатель — четырехцилиндровый, рядный, четырехтактный, бензиновый: модель УМПО-331 рабочим объемом 1,7 л и номинальной мощностью 62,5 кВт (85 л.с.) при частоте вращения коленчатого вала 5500 мин-1, модель ВАЗ-2106 рабочим объемом 1,6л и номинальной мощностью 56.3 кВт (76,4 л.с.) при частоте врашения коленчатого вала 5400 мин-1.
Технические характеристики автомобилей
| Параметр | Иж-21 26-020 | Иж-21 26-030 | Иж-2717-020 | Иж-2717-030 |
| Масса снаряженного автомобиля, кг | 980 | 9ВО | 1100 | 1100 |
| Масса несна ряженного автомобиля, кг | 905 | 905 | — | — |
| Разрешенная максимальная масса автомобиля, кг | 1380 | 1380 | 1750 | 1750 |
| Дорожный просвет автомобили с разрешенноймаксимальной массой, не менее, мм | 155 | 155 | — | — |
| Максимальная скорость, км/ч | 155 | 155 | 120 | 120 |
| Время разгона с места автомобиля с водителем и одним пассажиром по скорости 100 км/ч, с | 15 | 15 | — | — |
| Расход топлива на 100 км пути, не более, л: при скорости 90 км/ч при скорости 120 км/ч при городском цикле движения | 6,9 9,5 9,7 | 6,9 9,5 9,7 | 9,0 | 9,0 |
| Тормозной путь автомобиля с полной массой со скорости 80 км/ч при экстренном торможении, не более, м: для холодных тормозных механизмов для нагретых тормозных механизмов | 43.2 52,1 | 43,2 52,1 | — | — |
Двигатель
| Параметр Модель автомобиля | УМПО-331 (Иж-21 26-020, Иж-2717-020) | 8АЗ-2106 (Иж-21 26-030, Иж-2717-030) |
| Число и расположение цилиндров | 4, в ряд | 4, вряд |
| Система питания | Карбюратор | Карбюратор |
| Топливо | Бензин с октановым числом не менее 91 | Бензин с октановым числом не менее 91 |
| Диаметр цилиндров и ход поршня, мм | 85×75 | 79×80 |
| Порядок работы цилиндров | 1-3-4-2 | 1-3-4-2 |
| Направление вращения коленчатого вала со стороны шкива | Правое | Правое |
| Степень сжатия | 8,5 | 8,5 |
| Рабочий обьем, л | 1,699 | 1,569 |
| Номинальная мощность брутто по ГОСТ 1 4846, не менее, кВт (л.с.) | 62,5 (85) | 56,3 (76,4) |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 5500 | 5400 |
| Максимальный крутящий момент. Н-м (кгс-м) | 130,4 (13,3) | 121,0(12,4) |
| Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1 | 3200 | 3000 |
| Система смазки | Комбинированная, под давлением и разбрызгиванием | |
| Система охлаждения | Жидкостная, закрытая, с принудительной циркуляцией |
Трансмиссия
| Сцепление | Однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной | |
| Коробка передач | Механическая, трехвальнаи, пятиступенчатая, четырехходовая. с синхронизаторами включения передач переднего хода | |
| Тип коробки передач Передаточные числа на передачах | Иж-21 26 | ВАЗ-21074 |
| первой второй третьей четвертой пятой заднего хода | 3,190 1,864 1,329 1,000 0,806 4,253 | 3,667 3.100 1,361 1,000 0,819 4,526 |
| Карданная передача | Двухвальная, с промежуточной опорой и эластичной муфтой | |
| Главная передача | Гипоидная, передаточное число 3,9 |
Иж Ода | Спидометр |
Спидометр
Спидометр в Audi A4, иначе и не могло быть, является электронным измерительным
прибором так же, как и измеритель числа оборотов. Он также обрабатывает импульсы
числа оборотов, которые он (не так, как тахометр) получает от датчика на коробке
передач. Там измеряется, с какой частотой вращаются колеса.
Сигнал вращения колес используется как измерительная величина для определения
пробега, а также в работе индикатора интервала технического обслуживания, индикатора
расхода топлива, в регулировке громкости звука радиоприемника и в работе бортового
компьютера. Поэтому возникла идея посылать этот сигнал и на спидометр и отказаться
от вала спидометра, который обеспечивает привод в старых механических спидометрах.
Если спидометр не работает, то вначале проверьте соответствующий предохранитель
в коробке предохранителей (глава
Электротехническое оборудование).
Счетчик пробега
Индикация общего и дневного пробега в Audi A4 осуществляется жидкокристаллическим
дисплеем. Чтобы нельзя было манипулировать данными о пробеге – данные о пробеге
непрерывно сохраняются в запоминающем устройстве, независящем от подачи напряжения
и находящемся в комбинированном приборе.
Импульсный датчик спидометра
Импульсы вращения колес подаются в спидометр датчиком с герконовым контактом
сзади на коробке передач. Герконовый контакт представляет собой блок контактов,
которые помещены в воздухонепроницаемую газовую оболочку. Контакт замыкается
в том случае, если на него воздействует электромагнитное поле.
Для того чтобы герконовый контакт мог выдавать последовательность импульсов,
он должен открываться и закрываться в ритме частоты вращения колес. Поэтому
колесо с выемками, которое вращается перед датчиком, влияет на магнитное поле,
воздействующее на блок контактов.
Проверка импульсного датчика спидометра
|
Демонтаж импульсного датчика спидометра
|
