1.27. Бортовой компьютер
Переключатель функций (стрелка) и клавиша сброса («Reset») смонтированы в рукоятке управления стеклоочистителями.
Если включено зажигание, то при многократном нажатии на нижнюю сторону переключателя функций они последовательно выводятся на индикацию. Нажатием на верхнюю сторону переключателя вывод функций на индикацию осуществляется в обратной последовательности.
Нажатием и удержанием кнопки сброса в течение минимум 2-х секунд можно установить на нуль накопленные в памяти значения абсолютного и среднего расхода топлива, времени движения и средней скорости. Кратковременным нажатием клавиши можно прервать сигнальную компьютерную индикацию, предупреждающую о превышении нормы времени непрерывного нахождения за рулем и необходимости заправки.
При включении зажигания на индикацию выводится последняя на момент выключения зажигания функция. При отсоединении клемм аккумулятора все накопленные значения стираются.
Бортовой компьютер выдает информацию 6 видов:
– расход топлива в данный момент или давление наддува автомобиля Audi S6 Avant (169 кВт); – запас хода по топливу; – абсолютный расход топлива; – время непрерывного нахождения за рулем (макс. индикация 23:59); – средний расход топлива; – средняя скорость движения.
Показатели расхода топлива, запаса хода по топливу и скорости индицируются в метрической, а в определенных экспортных вариантах в английской системе единиц (л/100 км – mpg, км/ч – mph, км – mi).
Определить, какая из функций включена, можно по треугольнику, указывающему на соответствующий символ верхнего или нижнего края дисплея. На иллюстрации в качестве примера показана индикация запаса хода по топливу.
На индикацию выводятся значения расхода топлива в данный момент, измеряемого в л/100 км.
Расход вычисляется по каждому 30-метровому участку пути. Во время остановки автомобиля сохраняется индикация последнего из вычисленных значений. Если после пуска двигателя вызывается индикация расхода топлива в данный момент, то на первых 30–40 метрах пути на индикацию выводится средний расход топлива. Если при работающем двигателе манипулировать педалью акселератора, не трогаясь с места, то показания расхода топлива могут быть очень высокими. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.
На индикацию выводится абсолютное давление во впускном газопроводе двигателя. Диапазон индикации на дисплее – от 0 до 2,5 бар.
После включения зажигания при неработающем двигателе индикация соответствует фактическому атмосферному (барометрическому) давлению, что означает при нахождении на уровне моря около 1,0 бар. После пуска двигателя показания снижаются вследствие разряжения во впускном газопроводе. При движении индикация меняется в пределах от 1 до 2 бар, в зависимости и, наряду с другим, от положения педали акселератора. Если под воздействием турбонагнетателя давление во впускном газопроводе возрастет настолько, что превышает атмосферное, то в данном случае говорят и «давлении наддува».
При полной нагрузке давление наддува зависит от оборотов двигателя, температуры наддувочного воздуха, атмосферного давления (высоты) и качества топлива. Электроника двигателя непрерывно приводит в оптимальное соответствие давление наддува с режимом работы двигателя. Поэтому при движении возможны значительные колебания показаний давления наддува.
В случае превышения максимально допустимого давления наддува при полностью открытой дроссельной заслонке (вследствие неисправностей системы), прибор управления Мотроник для безопасности отключит клапанные форсунки и прекратит тем самым подачу топлива до снижения до нормы давления наддува.
В этом случае, избегая превышения допустимого давления наддува осмотрительным нажатием на педаль акселератора, можно ехать на предприятие Audi с целью установления причины сверхнормального увеличения давления.
Оплата через Яндекс Кассу
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь.
Вот, в принципе, и все.
Инженерное озеленение народного автомобиля Volkswagen Touareg В качестве опции доступна ещё и задняя блокировка на схеме. Схемы электрооборудования.
Шести-контактный разъем катушки и его выключателя находиться снаружи на передней части вакуумного усилителя. Ремонт производим при помощи похожей клеммы вставленной вместо сгнившей, подключаем сканер и вот счастье, ошибка ушла и система заработала! Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. Ключи и замки дверей, электрические стеклоподъемникия Описание электрических схем по отопителям Вебасто.
Навигация по записи
Жгуты проводов предназначены для соединения электрических схем. Ну и чтобы не грузить фото с лежащими проводами. Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. Пластиковая карта не активирована для совершения платежей в интернет.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. На самом деле мне есть за что поблагодарить противоречивого бензино-электрического. Электрооборудование» необходима, чтобы диагностика и ремонт Volkswagen Touareg могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.
Volkswagen Touareg (Фольксваген Туарег) 2003-2006 г.в.
Все конечно было бы здорово для владельца авто, он вот перед приездом к нам он купил вакуумный усилитель в сборе стоимостью 20 килорублей, заплатил за его установку и самое обидное что напрасно. В чем здесь дело?
Принимаем у клиента автомобиль и начинаем с диагностики сканером. Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. Схема Цепного привода ГРМ. Фаркоп с быстросъемным механизмом на Туарег.
Туарег 3.0 Дизель BKS CASA — внешние отличия и косяки / VW Touareg GP
Блок под капотом
Данный блок реле и предохранителей размещен в воздухоприемном отсеке подкапотного пространства.
Пример исполнения

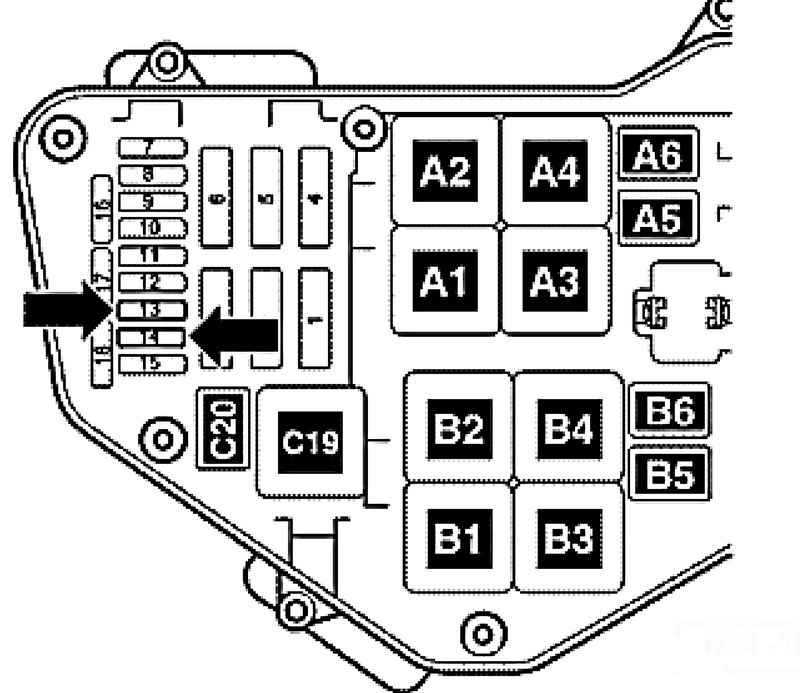

Схема
Назначение предохранителей
| 1 | 60А блок управления вентилятора радиатора, вентилятор радиатора |
| 2 | 30А блок управления вентилятора радиатора, вентилятор радиатора |
| 3 | 40А насоса вторичного воздуха |
| 4 | 40А насоса вторичного воздуха |
| 5 | 30А катушка зажигания, предохранители в блоке реле и предохранителей |
| 6 | 30А катушка зажигания |
| 7 | 10А форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания |
| 8 | 10А форсунки цилиндра 20А катушка зажигания |
| 9 | 30А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя |
| 10 | 10А датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя |
| 11 | 15А датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки |
| 12 | 5А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора |
| 13 | 15А регулятор давления топлива, топливный насос |
| 14 | 15А регулятор давления топлива, топливный насос 10А клапан дозирования топлива |
| 15 | 15А реле топливного насоса, блок управления Motronic, блок управления двигателя |
| 16 | 10А реле параллельного включения АКБ, 30А насос тормозной системы |
| 17 | 15А лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5/15А лямбда-зонд после катализатора |
Описание реле
| A1 | Блок управления свечей накаливания (475) |
| A2 | Реле электропитания клеммы 30 (109) / (219) |
| A4 | Реле топливного насоса (53) |
| A6 | Реле насоса системы охлаждения топлива (404) |
| A5 | Реле дополнительного насоса системы охлаждения (404) |
| A3 | Блок управления системы автоматического накаливания свечей (475) |
| B6 | Реле дополнительного топливного насоса (449) |
| B7 | Не используется |
| B4 | Реле малой мощности обогрева (100) Реле 1 электропитания (100) |
| B3 | Реле высокой мощности обогрева (100) |
| B1 | Реле электропитания клеммы 30 (219) |
| B2 | Реле топливного насоса (53) |
| C20 | Реле электропитания клеммы 50 (433) |
| C19 | Реле подкачивающего топливного насоса (404) |
У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
На этом всё. Надеемся, что данный материал был Вам полезен, а если остались вопросы добавляйте их в комментарии.
Перевод сообщений желтым цветом на дисплее Volkswagen Touareg
Возможно теперь с помощью данной информационной статьи найдете перевод вашего сообщения на дисплее Туарега
Важно понимать, что данные сообщения могут быть разными в формулировке, но все равно будет понятно, в чем проблема и что проверять
Мы уже писали о расшифрове ошибок и рассматривали часто встречающиеся надписи на панели приборов автомобиле концерна VAG.
А сегодня рассмотрим значки и сигналы, которые загораются перед водителем в случае неисправности в системах и узлах автомобилей. И поймем, какие действия предпринимать водителю.
Значок аккумулятора информирует о том, что напряжение в бортовой сети упало.
Стоит проверить уровень заряда. И получает ли АКБ питание от генератора.
Красная загоревшаяся масленка предупреждает о том, что уровень масла в системе смазывания двигателя упал.
В норме этот значок загорается сразу после включения зажигания и сам по себе гаснет через пару секунд. Если не гаснет — проверяем уровень масла щупом, смотрим утечки.
Неисправность тормозной системы. Чаще всего — водитель забыл снять машину с «ручника».
Или колодки совсем изношены. Или снизился уровень тормозной жидкости.
Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит.
Нужно проверить ручник, долить тормозную жидкость, проверить шланги и патрубки тормозной системы на герметичность.
Если после всех мероприятий значок не гаснет — вызывайте эвакуатор.
Возникла неисправность в системе подушек безопасности. В нужный момент они просто не сработают.
В зависимости от модели автомобиля, предупреждающий значок может быть в форме рисунка или надписи AIRBAG / SRS.
В норме, такой значок загорается после включения зажигания и гаснет спустя пару минут.
Если не гаснет или зажигается во время движения, стоит искать причину. Их много: от повреждения датчика до некорректного восстановления подушек безопасности после аварии.
Пора провести техническое обслуживание автомобиля. Это просто информационный символ, как правило, после плановых работ его сбрасывают.

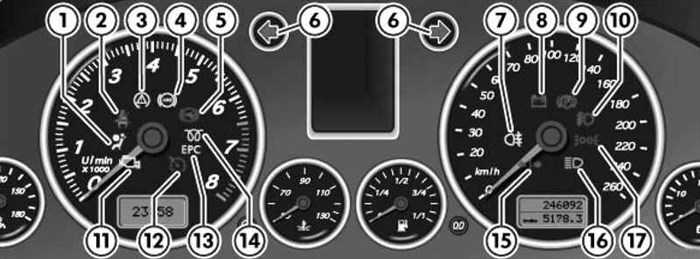

Что означают значки на панели приборов автомобиля «Фольксваген»
Индикаторы на «приборке» информируют водителя о состоянии работы агрегатов, уровне зарядки АКБ, количестве смазочно-рабочих жидкостей. Значки на панели автомобиля «Фольксваген» могут сигналить 3 цветами:
- Красным. Оповещает о сильном перегреве мотора или КПП, тяжелых поломках в ДВС, трансмиссии, системе тормозов, полном исходе топлива и смазочно-охлаждающих жидкостей.
- Желтым. Сигналит о наличии неисправностей, отключении какой-либо системы или уменьшении уровня рабочих жидкостей ниже допустимой нормы.
- Зеленым. Сигнализируют о подключении вспомогательных систем транспортного средства.
Давайте рассмотрим, что означают приборные датчики каждой отдельно взятой модели.
Автомобили «Фольксваген Поло» выпускаются с типом кузова седан, хэтчбек, универсал, фургон. Основные значки на панели автомобиля «Фольксваген Поло»:
Значок неисправности подушек безопасности
По стандарту комбинации приборов (тахометр, бортовой компьютер, спидометр) на машинах VW установлены перед глазами водителя – за рулем.
Ремонт Фольксваген Туарег: Органы управления и контрольные приборы VW Touareg
Предохранители и реле Volkswagen Touran, схема и описание Но если с таким значком повяляется рядом треугольник, ключ или зачеркнутый замок — система неисправна, электронный помощник не работает.
Кузов
Процесс достаточно длительный, полный цикл на плоской панели занимает от года до трех. Казалось бы, есть время устранить проблему, но… Обычно владельцы её просто игнорируют, пока она не станет явно видна.
Автошторки ТРОКОТ на магнитах — альтернатива тонировке
- Магнитные крепления позволяют быстро установить и снять экраны
- Отличный обзор по зеркалам
- Без вреда для обшивки двери
- Защита частной жизни
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
Внешние панели на машинах возрастом до 8-10 лет обычно имеют минимум внешних следов коррозии. На совсем запущенных экземплярах можно найти коррозию внизу задней двери, под эмблемой VW на ней же, на кромках передних арок и капота и передней кромке крыши. Реже коррозия встречается ещё в нижней части дверей. И вряд ли её будет больше, если машина не была сильно бита.
Большая часть машин после второго рестайлинга 2010 года вообще не имеет явно видимых следов повреждений. Мелкие дефекты можно найти только вблизи точек крепления бамперов, в арках и в местах крепления ручек дверей. Изредка можно заметить следы пескоструйной обработки на лобовой части, но в основном там ещё нет рыжих следов коррозии.
Под задним бампером понемногу ржавеет крыло (особенно если сломаны пластиковые крепежи), и выглядывает рыжина из-под корпуса жалюзи вентиляции.
Внутри в багажнике могут быть небольшие «рыжики» в боковой нише. Иногда есть повреждения по кромке проема задней двери вблизи фар. Для проверки придётся снять уплотнитель и осмотреть шов в «плече» над фарой.
Переднее крыло страдает в основном в точке соприкосновения с бампером, но и ниша под «треугольником» стойки иногда имеет внутри поверхностную коррозию. Пыльник моторного отсека в верхней части тоже может иметь точки поверхностной коррозии.
При эксплуатации в пыльных регионах протирается краска под гофрами электропроводки на стойках дверей, а под гофрой скапливается влага. Кстати, будет очень неплохо иногда её снимать и обрабатывать силиконом. Так и проводка будет живее.
Боковые двери в нижней части ржавеют в основном на экземплярах до первого рестайлинга, но на машинах выпуска 2011-2012 годов уже можно найти мелкие точечные «рыжики» на внутреннем шве двери. Задняя дверь начинает ржаветь изнутри по окнам креплений механизма заднего стеклоочистителя, выступам крепления внутренней обшивки и по нижней кромке.
Видеорегистратор — поможет доказать вашу невиновность
- Залог уверенности на дороге!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
Бортовые компьютеры для автомобилей Volkswagen Touareg
Выберите модель авто.
Универсальный сканер для диагностики автомобилей через K-line и L-line, поддерживаются многие марки
OBD2 сканер работающий с устройствами на Android, iOS и Windows.
Универсальный автомобильный автосканер OBD2 сканер ELM327 для диагностики автомобилей по Bluetooth
Универсальный интерфейс для диагностики автомобилей, оснащённых CAN-шиной, работает с ПК через USB порт
Cканер с поддержкой шины CAN, разработан специально для самостоятельной диагностики автомобиля.
Универсальный мультимарочный сканер, работает с ПК под управлением ОС Windows
Универсальный bluetooth ELM327 адаптер для диагностики большинства современных автомобилей.
Универсальный ELM 327 WIFI автосканер для диагностики автомобилей.
Автосканер ODBII с переключателем между шинами High Speed CAN и Middle Speed CAN
Обратитесь к нашим специалистам! Мы поможем подобрать оборудование подходящее под ваши нужды.
Для клиентов из Москвы: 8 (495) 648-62-46 Вы не из Москвы? Не беда, звонок на этот номер из любого города РФ бесплатный: 8 (800) 775-09-46.
Volkswagen Touran l с пробегом: коррозия под мастикой и неприятности от ЭУР — – автомобильный журнал
- Красная иконка с горизонтально расположенным ключом. Когда горит, означает наличие серьезной неисправности двигателя.
- «Машина с открытым капотом». Если индикатор включен, значит, открыт капот.
- Желтая иконка в виде двигателя. Индикатор контроля выбросов.
- Значок машины с волнистым тормозным следом. Автоматическая стабилизация управления. Если мигает, значит, система работает нормально.
- Иконка «спираль». Желтый индикатор для дизельных моделей. Означает свечу накаливания и указывает нужный момент для запуска двигателя. В норме горит несколько секунд после запуска мотора. Если не перестает светиться, обратитесь в сервис для устранения проблемы.
- Иконка с машиной и двумя стрелками. Включается при неисправности пневматической подвески.
- Пиктограмма в виде амортизатора. Горит при поломке адаптивных амортизаторов подвески.
Предупредительные и информационные сообщения на дисплее | Эксплуатация и техническое обслуживание автомобиля | Руководство Volkswagen Иногда появление такого значка связано с тем что датчик уровня тормозной жидкости вышел из строя и дурит.
Предупредительные и информационные сообщения на дисплее
Предупредительные и информационные сообщения
При появлении неисправностей в автомобиле на дисплее появляются соответствующие пиктограммы с предупредительными или информационными сообщениями.
При включении зажигания или во время движения осуществляется мониторинг целого ряда функций, систем и устройств автомобиля. Отказы в работе узлов и систем показываются на дисплее красными или желтыми пиктограммами и дополнительно сопровождаются текстовыми сообщениями и звуковым сигналом.
Наряду с предупредительными сообщениями об отказах на дисплей выводятся информационные сообщения об определенных процессах или призывающие к определенным действиям.
Предупреждения первостепенной важности (красные)
При серьезных исправностях мигает или светится пиктограмма и звучат три предупредительных сигнала. Пиктограммы красного цвета сигнализируют об опасности. Следует остановиться и выключить двигатель. Необходимы проверка и ремонт. Нужна квалифицированная помощь.
Если возникают несколько неисправностей первостепенной важности, пиктограммы появляются одна за другой каждая на две секунды. Пиктограммы мигают до устранения неисправности
Когда на дисплее предупреждение первостепенной важности, никакие меню на дисплей не выводятся. Тормозная система
Тормозная система
Пиктограмма мигает при слишком низком уровне тормозной жидкости в бачке или при неисправности в тормозной системе.
Когда начинает светиться пиктограмма (дополнительно звучат три предупредительных сигнала), остановите автомобиль.
При соответствующем сообщении проверьте уровень тормозной жидкости.
При выходе из строя АБС загорается сигнальная лампа АБС вместе с пиктограммой тормозной системы.
Если пиктограмма тормозной системы не гаснет или появляется во время движения, это значит, что или уровень тормозной жидкости в бачке слишком мал, или имеется неисправность в тормозной системе. Остановитесь и дальше не двигайтесь. Необходима квалифицированная помощь.
Уровень/ температура охлаждающей жидкости
Пиктограмма появляется или при слишком низком уровне, или при слишком высокой температуре охлаждающей жидкости.
– пиктограмма через несколько секунд после включения зажигания не гаснет;
– пиктограмма во время движения загорается или мигает. При этом звучат три предупредительных сигнала.
Возможно, что уровень охлаждающей жидкости слишком низкий или температура охлаждающей жидкости слишком высока.
Уровень охлаждающей жидкости слишком низкий.
Если уровень в норме, возможна неисправность вентилятора. Проверьте предохранитель вентилятора и при необходимости замените его.
Если после небольшого пробега сигнальная лампа снова загорится, продолжать движение нельзя и следует выключить двигатель.
Свяжитесь с сервисным предприятием Фольксваген или специализированной мастерской.
Перевод информационных сообщений на дисплее Фольксваген Туарега
Наверняка многие автовладельцы сталкиваются не только с поломками автомобилей, но и поиском причин данных поломок. Конечно же, в данное время практически каждый автомобиль имеет бортовой компьютер, сигнализирующий в форме информационных сообщений о появившейся неисправности или другой проблеме автомобиля.
Но самый главный недостаток данных сообщений в том, что они в основном на английском, немецком или другом языке. Соответственно не все автовладельцы владеют данными языками и прибегают к помощи перевода и значения информационных сообщений появившихся на дисплеях бортовых компьютеров.
Не исключением с появлением таких сообщений на дисплеях БК являются и такие знаменитые автомобили, как Volkswagen. Но в данном материале рассмотрено именно про переводы информационных сообщений Touareg дисплея бортового компьютера.
Хотя можно сказать, что и в остальных автомобилях марки Фольксваген данные сообщения по значению и смыслу будут подобными.
Перевод сообщений желтым цветом на дисплее Volkswagen Touareg
Anti-lock Braking System (ABS) – сообщение указывает на возникновение неисправности в АБС (антиблокировочная система);
AdBlue Level Warning – низкий уровень жидкости AdBlue (жидкость для восстановления нейтрализатора NOx);
Airbag Fault – подушки безопасности не включены или подушки безопасности не функционируют должным образом;
Automatic Transmission Malfunction – неисправности в АКПП;
Brake Light Bulb Failure – неисправность сигнализирующей лампочки тормозной системы;
Brake Pad Wear Indicator/ Check Brake Pads – индикатор тормозных колодок (Износ. Проверьте тормозные колодки);
Bulb Failure – перегорела лампочка световых указателей (световой сигнализации – лампочки ближнего света, указателей поворотов и т.д.);
Diesel Engine Pre-Glow – предпусковой подогрев дизельного двигателя. Горит: включен предпусковой подогрев. Мигает: сигнализирует о возникновении неполадок в управлении дизельным двигателем;
Check Engine/Engine Malfunction – проверьте двигатель. Лампа мигает при пропусках воспламенения; нейтрализатор может быть поврежден. Неисправности в выпускной системе двигателя. Горит лампа при увеличении токсичности отработавших газов;
Electric Power Control – переводится, как электрический регулятор мощности. Неполадки в управлении бензиновым двигателем. Сигнальная лампа загорается при включении зажигания и проверке работы двигателя. После этого должна погаснуть. Если загорелась в движении, то необходимо проводить диагностику двигателя;
Particulate Filter – сажевый фильтр забит. Часто высвечивается информационное сообщение «Engine fault Workshop», что переводится, как неполноценная работа двигателя;
Low Fuel – низкий уровень топлива. Необходимо заправиться;
Steering defective workshop – неисправность в рулевом управлении;
Steering System – рулевое управление. При мигании лампы необходимо остановить двигатель;
Tire Pressure Monitoring – контроль давления в шинах. Низкое давление;
Defective Wheel on Board – необходимо подкачать колеса. Падение давления воздуха в одной или нескольких шинах;
Washer Fluid Low – низкий уровень омывающей жидкости;
Перевод сообщений красным цветом на Фольксваген Туарег
Alternator/ Alternator workshop – разряд аккумулятора. Не поступает заряд от генератора, вследствие его неисправности. Если загорается в движении, то перестал поступать заряд от генератора. При включении зажигания загорается, а при заводе двигателя должна потухнуть.
Coolant Level/Coolant Temperature – уровень ОЖ низкий и температура высокая. Проверить необходимо уровень ОЖ. Остановить двигатель, чтобы остыл.
DSG Tranmission Temperature – неисправность или перегрев АКПП ил других узлов трансмиссии.
Hood Open – открыт капот.
Перед началом движения капот необходимо закрыть.
Brake System – задействован ручной тормоз, низкий уровень тормозной жидкости, проблемы в тормозной системе.
Oil Pressure – падение давления масла. Необходимо остановить машину.
Oil Level Low – низкий уровень масла.
Необходима доливка масла.
Уважаемые владельцы автомобилей Фольксваген Туарег! Большая просьба в случае обнаружения ошибки или желанием добавить расшифровку и перевод каких-либо других информационных сообщений, сообщите об этом в х ниже.
Перевод информационных сообщений на дисплее Фольксваген Туарега was last modified: 25 июля, 2017 by Administrator
(2
