Обманка лямбда зонда механическая

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

всё время 0,1 — мало кислорода
всё время 0,9 — много кислорода
Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Лямбда зонд – это датчик концентрации О₂ (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Как работает лямбда зонд?

Лямбда зонд представляет собой маленький аккумулятор, который вырабатывает малое напряжение, достаточное для передачи необходимой информации в блок управления. Один электрод датчика располагается внутри выхлопной системы, а другой – снаружи. Электризуясь благодаря составу выхлопных газов, первый электрод, совместно со вторым, создает напряжение определенной величины и посылает сигнал электронному блоку управлению двигателем.

В зависимости от содержания несгоревшего топлива в выхлопе, возникает определенная ЭДС, на основе которой ЭБУ принимает решение о количестве подачи воздуха и бензина в цилиндры двигателя. Данное свойство делает расход топлива авто самым оптимальным.

Любой датчик лямбда зонд способствует получению идеальной смеси 1:1. Однако такие значения практически никогда не возникают, так как двигатель работает на различных режимах, где соотношение бензина и воздуха меняется довольно быстро.

Для чего нужна обманка

К сожалению не все датчики обладают точным алгоритмом работы. Многие из них являются попросту бракованными или вовсе – выходят из строя в неподходящий момент. При отказе работы лямбда зонд, ЭБУ перестает принимать от него сигнал и переводит мотор в аварийный режим работы. Количество топлива и воздуха перестает регулироваться и выводится на одно установленное значение. При этом, расход топлива заметно увеличивается, а цилиндры загрязняются несгоревшими излишками. Такой режим предназначен для того, чтобы добраться до станции технического обслуживания и длительная эксплуатация автомобиля во время отказа датчика не рекомендуется.

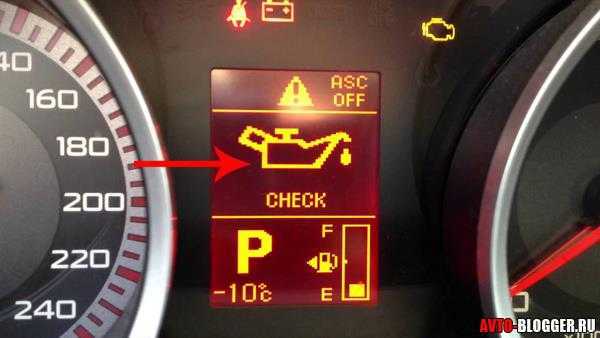

Многие современные автомобили оснащаются двумя датчиками, которые устанавливаются по разные стороны катализатора. Такое решение позволяет оценить правильную работу выхлопа, так как данные с датчиков должны различаться в обязательном порядке. Если они работают одинаково или один из них просто отказывает – на панели приборов загорится всем знакомый значок Check Engine.

Казалось бы, все просто – нужно просто заменить неисправный элемент и вывести двигатель в нормальный режим работы. Многие водители не делают этого из-за большой цены датчика. Если отечественные некачественные запчасти имеют куда более доступную цену, то хорошие зарубежные аналоги стоят очень дорого. На помощь приходят устройства, которые позволяют обойти датчик и спасти двигатель. Все эти устройства применяются в случаях, когда на выхлопе стоят два лямбда зонд и один из них начинает работать большими погрешностями или выходит из строя. Также актуальны эти обманки и при неисправностях катализатора.

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

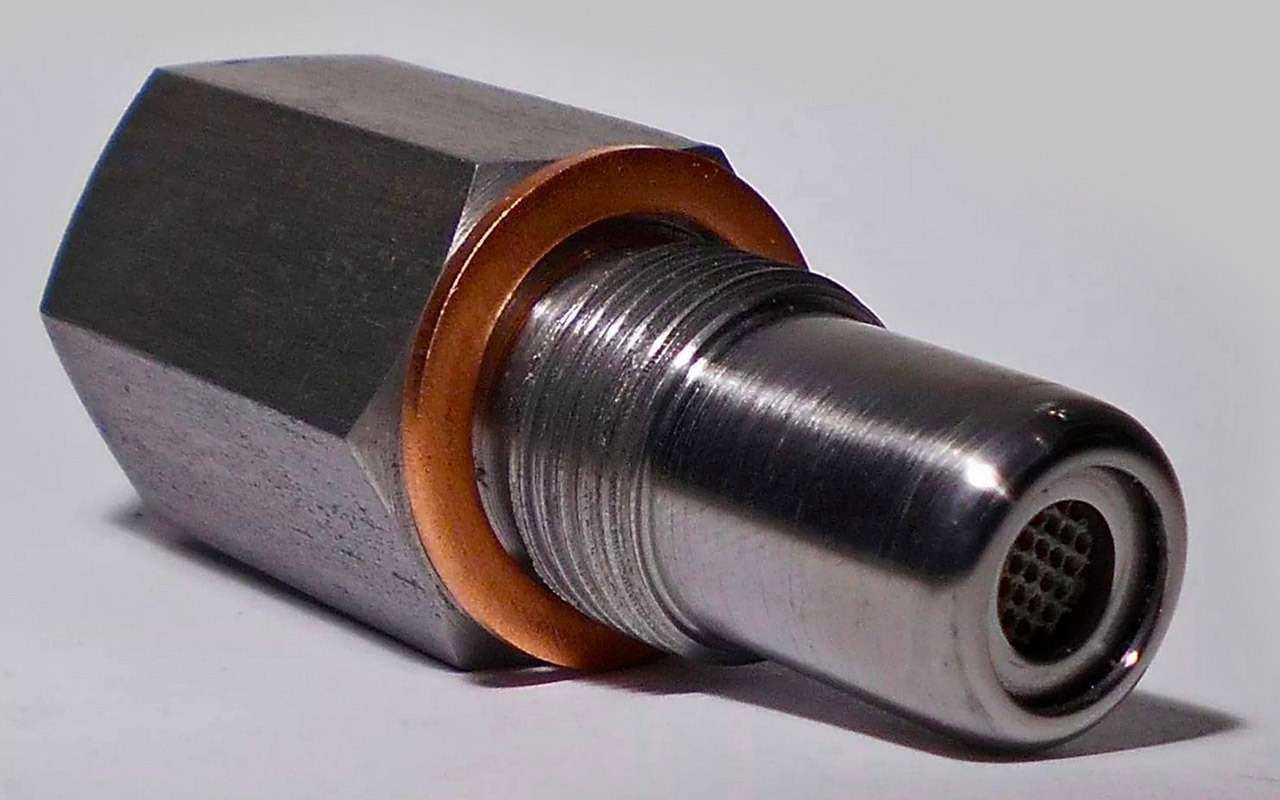

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

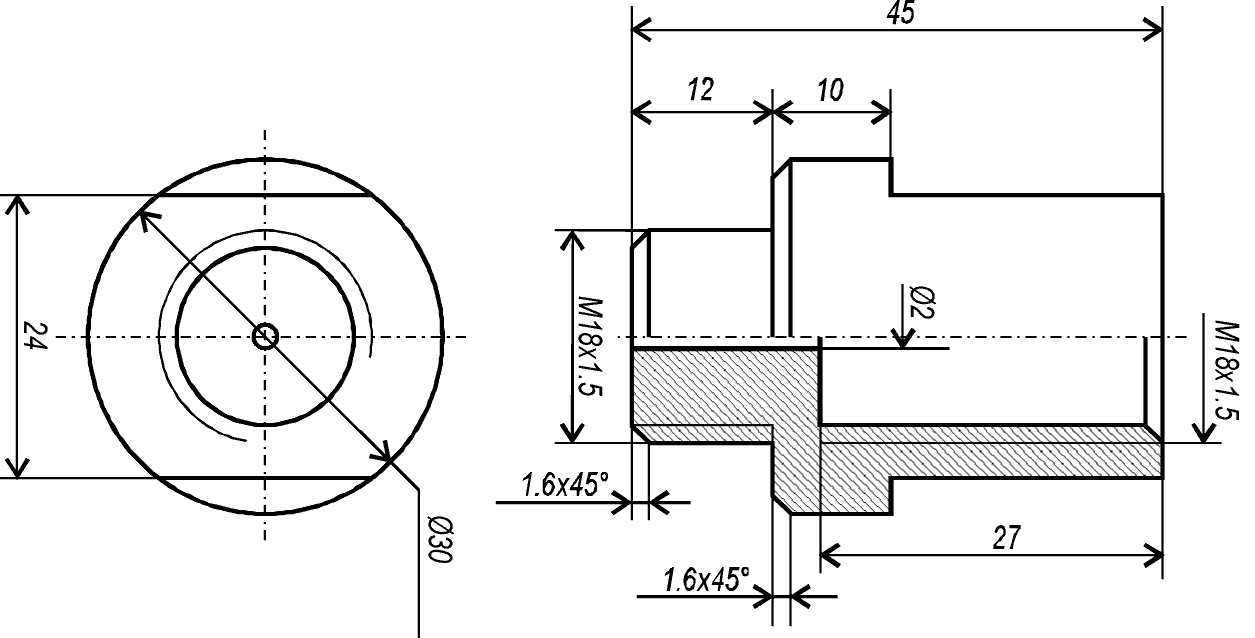

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

заготовка;
отвертка;
гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

Поставьте авто на эстакаду.
Отсоедините клемму «минус» на аккумуляторе.
Выкрутите ДК и поставьте вместо него втулку.
Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

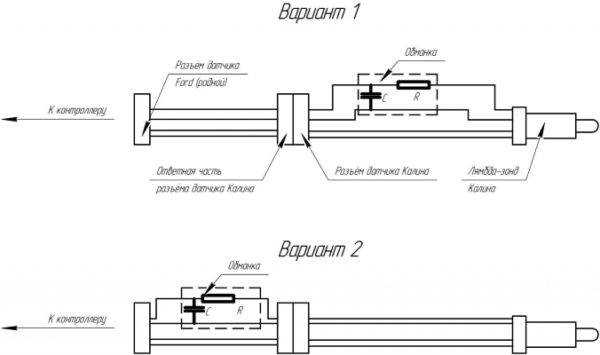

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

схема подключения ЛЗ;
паяльник с максимально малым жалом;
припой;
канифоль;
конденсатор на 1 мкФ, неполярный;
резистор на 1 Мом;
нож;
изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

Отсоедините клемму «минус» на аккумуляторе.
В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300. 1000 градусов.
Экран защиты с отверстием для отвода выхлопных газов.

Когда менять катализатор?

Тут как говорится вопрос на «миллион долларов». А действительно когда? Какой его срок службы?

В сети ходит такая информация, что нужно менять при 100 – 150 000 км. Правда это или нет? Вообще 100 – 150 000 км это официальная гарантия производителей на весь автомобиль, именно от этого и растут ноги. Многие проверяют нейтрализаторы в этот пробег и иногда они могут быть изношены. ДА и зачастую машина сама вам может указывать ошибками (различными CHECK ENGINE), что очищение газов отработки недостаточное

ОДНАКО — может быть, я сейчас удивлю многих, но у этой части нет определенного срока замены! То есть в идеале, она может проходить всю эксплуатацию автомобиля

Как заверяют производители, нейтрализаторы не расходуют активный слой со временем (это важно). И на старых авто так и было! Но на новых машинах он «дохнет» и в 10 – 20 – 50 – 70 000 км

Но почему? ДА все просто

Старые автомобили зачастую использовали металлические катализаторы (или толстостенные керамические), а как мы с вами уже узнали они намного прочнее, да и ячейки у них больше. ОНИ НЕ ОСЫПАЛИСЬ КАК ОППОНЕНТ, ОНИ МОГЛИ ОПЛАВЛЯТЬСЯ, НО ЭТО НЕ ТАК СТРАШНО. Но подходили они под нормы ЕВРО3 — ЕВРО4 или ЕВРО5. И именно из-за норм экологии, их начинают снимать с производства или в крайнем случае ставят несколько (один за другим), но это неоправданно дорого. Именно поэтому ходили они и по 150 – 200, есть случаи, когда и по 300 000 км.

Однако новые, керамические такой выносливостью не отличаются. И тут действительно их лучше проверить при пробегах, начиная уже от 50 000 и выше. Сделать это можно обычным эндоскопом, изношенная поверхность сразу будет видна. В противном случае, мы можем получить задиры стенок блока цилиндров.

НО не всегда проблемы именно в катализаторе, есть несколько причин, которые могут его вывести из строя.

Что делать если забился катализатор?

Как было сказано выше — забитый катализатор лечится заменой или удалением.

С заменой более менее всё понятно — если состоятельный человек, то поставил оригинал и забыл о проблеме, если хочется дешевле, то поставить универсальный катализатор. Насколько универсальный катализатор хуже, лучше оригинала — это вопрос спорный, но очевидно одно — универсальный катализатор — в разы дешевле оригинала.

Но, как всегда, возникает желание забыть об этой проблеме с катками раз и навсегда. Вопрос об экологии конечно тут мало у кого возникает, когда дело касается кровно заработанных. Удалить катализатор! Звучит это всегда решительно и победоносно.

Удалить катализатор своими силами в гараже очень просто. Окрутили вытряхнули останки. (Не выбрасывайте — старые катализаторы можно сдать за деньги, приёмщиков море) Собрали в обратном порядке, где надо приварили. Всё! Чумазое лицо светится счастьем! Заводи!

Дикий рёв из выхлопной трубы и неприятно горящий check engine. Что-то явно пошло не так.

Не впадайте в панику — просто вытряхнуть катализатор — этого недостаточно, так как во-первых выхлопные газы не встречают никакого сопротивления и раскалённым прямотоком летят по выхлопной системе, отсюда и рёв, во-вторых задний кислородный датчик показывает критичные показания, отсюда и ошибка по чеку.

Чтобы завершить начатое необходимо вместо удаленного катализатора установить пламегаситель, который будет рассекать и замедлять поток выхлопных газов. Сделали?

пламегаситель из нержавейки

Поздравляю, рёва больше нет! Сделать это необходимо обязательно иначе сожжете заднюю лямбду. И начнутся пляски с бубнами и подбором б/у, универсальных и наконец дорогих оригинальных лямбдазондов.

И вот мы вплотную подошли ко второй части.

Прошивка под ЕВРО2 и обманка — что это значит?

Как я написал сверху — второй датчик кислорода (нижняя лямбда) контролирует вредные выбросы. Их количество сейчас жестко регламентируется Европейскими стандартами, которые получили название «ЕВРО», я сейчас не буду рассказывать о ЕВРО «0-1» нас интересует именно второе поколение.

Итак, что такое ЕВРО2. Ввели его давно, а именно в 1996 году. НА тот момент машины получили инновационную систему, а именно катализатор. Как мы все с вами знаем, со временем он может забиваться, да и топливо тогда было не такое как сейчас, в нем было много серы, что способствовало забиванию сот намного быстрее, и как мы с вами знаем, машина начинала душить сама себя. Тогда инженеры установили датчик кислорода, он был всего один, и нужен был для улавливания CO2 в камере перед каталитическим нейтрализатором.

Если уровень CO2 повышался, это косвенно говорило о том — что катализатор забился (то есть проявляется эффект противодавления) датчик посылал эту информацию в ЭБУ и происходила корректировка зажигания, а именно уменьшение подачи топливной смеси. Таким образом, мощность намного падала, машина не ехала и владелец «волей-неволей» должен был ехать на СТО и менять эту запчасть.

НО как мы с вами знаем ценник, мягко говоря — ВЫСОКИЙ, поэтому многие владельцы просто удаляли эти соты и МОЩНОСТЬ ВОССТАНАВЛИВАЛАСЬ!

НО как? ДА все просто, уровень CO2 в камере перед нейтрализатором намного падал, датчик кислорода это фиксировал (что все в порядке) и машина ехала бодро и не принужденно. Устраивало это всех, НО ТОЛЬКО НЕ ЭКОЛОГОВ! Поэтому они ввели стандарт ЕВРО3 (сейчас уже существует стандарт ЕВРО5). Что изменилось, да просто появился второй датчик кислорода (нижняя лямбда) за катализатором. Принцип работы здесь такой — первая лямбда (перед фильтром) фиксирует уровень вредных веществ, вторая (после него) должна зафиксировать уровень намного меньший, потому как вредные вещества разложились.

Если вы удаляете соты катализатора, то оба датчика будут фиксировать одинаковые значения («второй» подает информацию в ЭБУ), таким образом — будет гореть CHECK ENGINE, мощность упадет, машина не едет. Теперь это не решает проблему.

Что делается прошивкой под ЕВРО2? Меняется прошивка в ЭБУ, вместо норм ЕВРО3,4, ставятся нормы ЕВРО2. Суть всех этих действий банальна — просто отключаем вторую нижнюю лямбду (остается только одна верхняя), машина начинает ездить как положено, без занижения мощности.

Но такие вмешательства в прошивку не совсем хорошо. Все дело в том, что выпускают их не сами производители, а «народные умельцы», ладно что просто отключается вторая «лямбда», то есть просто корректировка показаний. А может быть этот программист захочет заложить какие-то не понятные алгоритмы в ЭБУ, мотор от этого точно не выиграет. Тут нужно быть очень осторожным.

Поэтому нашли второй выход, и как я считаю, он более правильный — установка обманки. Что такое обманка — по сути это «проставка» перед вторым датчиком кислорода, она как бы отодвигает его на большее расстояние от выхлопных газов, он фиксирует больше кислорода и начинает работать нормально.

Сейчас есть несколько вариантов обманок:

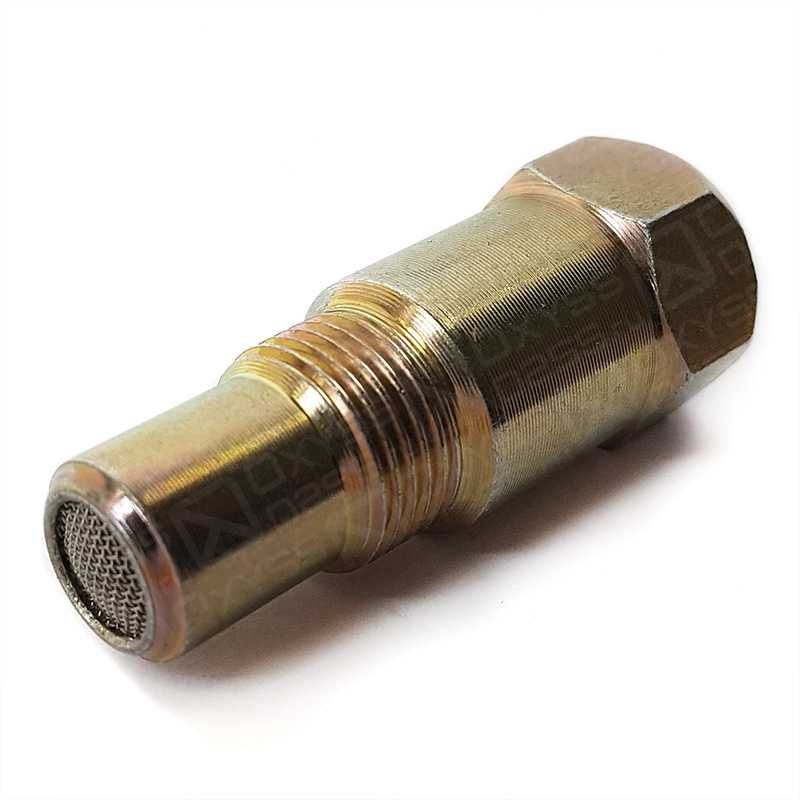

Пустая. Это просто трубка с очень тоненьким отверстием на конце (та часть, которая вкручивается в глушитель), с другой стороны вкручивается датчик кислорода. Через нее проходит ограниченное количество вредных веществ из выхлопа, нет превышений и поэтому CHECK не горит.
С мини-катализатором внутри. То есть прямо в «проставке» находятся как бы мини соты, которые также очищают выхлоп именно для фиксирования нормальных значений.

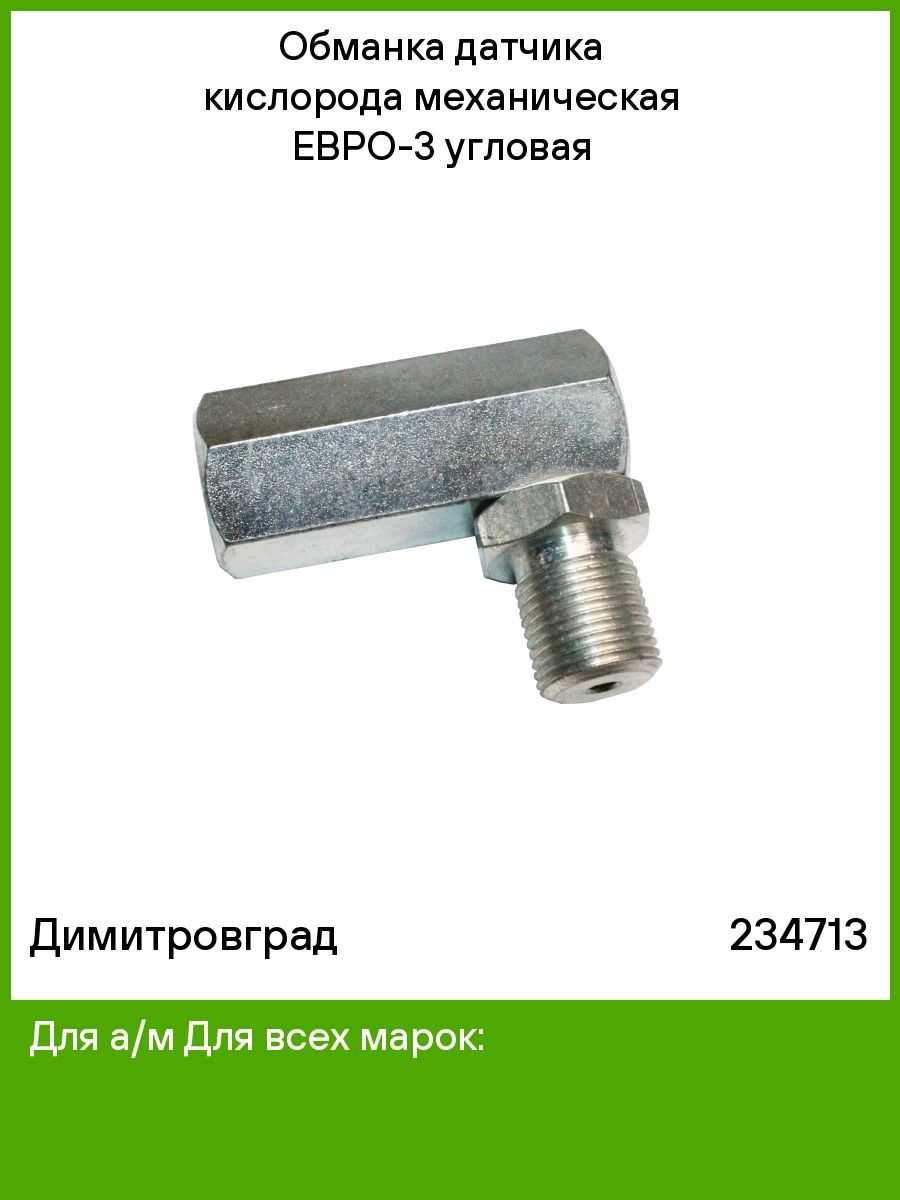

Угловые. Это оба описанных сверху вида, только они делаются углом под 90 градусов, нужны для сложных мест.

Плюсами обманки, является то — что не нужно лезть в ЭБУ и менять стандартную прошивку, а также цена (выбил соты, накрутил обманку и все, можно уложиться в 3000 — 5000 рублей).

Какие бывают обманки?

Существует два вида эмуляторов — механический и электронный. Механический представляет собой металлическую проставку с резьбой, которая устанавливается между кислородным датчиком и выхлопным трактом.

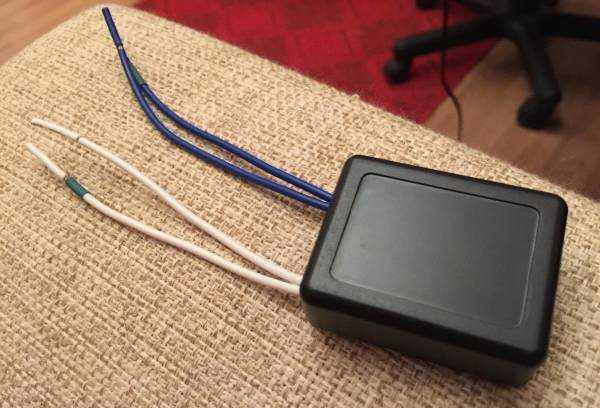

Электронная обманка — это более сложный компонент, который представляет собой отдельный электронный блок, изменяющий полученный от датчика сигнал. Несмотря на абсолютно разное устройство, принцип один — подмена информации и создание видимости, что с катализатором все хорошо. Что до срока службы последнего, то в большинстве случаев он не живет долго, особенно у тех, кто заправляется некачественным топливом, которое у нас везде. Он забивается, оплавляется, может повреждаться в результате механического воздействия, например из-за езды по плохим дорогам и т. д. После этого он перестает работать должным образом и мотор переводится в аварийный режим, вы видите «ЧЕК» со всеми вытекающими.

Последствия появления «Check Engine» — всегда неприятные, кроме аварийного режима работы, двигатель теряет мощность, увеличивается расход топлива, электроника может «давить» обороты мотора и т. д. Возникает вполне логичный вопрос — «Зачем обманка, если можно заменить вышедший из строя катализатор?». Все правильно, но только до тех пор, пока вы не услышите цену нового каталитического нейтрализатора. Стоимость этого, в прямом смысле, драгоценного элемента, порой может достигать нескольких тысяч долларов или вовсе превышать остаточную стоимость б/у автомобиля.

Есть и друге причины необходимости установки эмулятора «лямбды» — тюнинг. С целью повышения мощности двигателя и улучшения динамических характеристик, катализатор удаляют, а вместо него ставят «прямоточные» системы выхлопа и так называемые пламегасители. Эти системы не препятствуют быстрому выбросу выхлопа наружу и не «воруют» драгоценные лошадиные силы, которые мотор тратит на то, чтобы избавиться от этих газов. После удаления катализатора, лямбда сообщает «мозгам»о том, что с выхлопом что-то не так и начинаются проблемы. Собственно, для решения данного вопроса и ставится обманка, которая исправляет ситуацию и уверяет блок управления в том, что все хорошо.

Плюсы и минусы удаления катализатора — итоговая таблица

Чтобы как можно нагляднее собрать в одну кучу все плюсы и минусы удаления катализатора, лучшего способа, чем таблица, не придумано. Вот она.

Что даёт удаление катализатора	Удаление катализатора — нужно ли
Экономия средств — новая оригинальная запчасть сравнительно дорого стоит, а очевидных выгод автовладельцу не приносит.	Прямое нарушение действующего законодательства, хотя на данный момент это почти не контролируется сколь-либо серьёзно.
Расход топлива — при определённых условиях может уменьшится на пару смешных процентов, но тем не менее.	Нанесение вреда экологии, что с учётом нынешнего количества ездящих без катализаторов автомобилей выглядит не так уж и безобидно.
Мощность двигателя — есть вероятность, что повысится, равно, как и приёмистость, но опять же, далеко не факт.	Повышение шумности выхлопной системы, звенящие резонирующие звуки.
Расход моторного масла — с катализатором связан очень отдалённо, и рассчитывать на сколь-либо заметный результат после его удаления, всё же, не стоит.	Едкий, резкий и малоприятный запах из выхлопной трубы, который попадает в салон, и не только к вам.
По итогу — один уверенный плюс, а остальные сомнительные.	Горит чек после удаления катализатора, что, в общем-то, легко устраняется.
После вырезки начинки катализатора требуется доработка системы выхлопа с целью «обмана» ЭБУ.
При неудачном удалении, кроме всего вышеперечисленного: 1. Повышается расход топлива. 2. Ухудшается приёмистость. 3. Уменьшается мощность. 4. Страдает резонатор.

Также стоит отметить, что обманки, которые призваны заменить полноценный катализатор, довольно быстро забиваются, выходят из строя, и часто требуют замены. С перепрошивкой ЭБУ тоже не всё так просто, как об этом говорят в рекламных объявлениях. В общем и целом — получается только один плюс, а в подарок, как говорится, вагон и маленькая тележка минусов.

Примерно так выглядит типовый каталитический нейтрализатор автомобиля

Понятное дело, что удаление катализатора для большинства отечественных автолюбителей является вынужденной процедурой. Всё-таки, уровень жизни в стране, зарплаты и цены на запчасти — мягко говоря, не сбалансированы. Вот и получается, что ради одного плюса приходится мириться с десятком минусов. Причём, касается это не только удаления катализатора.
