Определяем неисправность внутреннего шруса за 10 минут

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Можно ли ездить, если хрустит ШРУС

Четкого ответа на этот вопрос нет, так как компонент может быть лишь частично изношен, поэтому еще прослужит определенное количество километров без каких-либо последствий. При появлении хруста все специалисты настоятельно рекомендуют обратиться в сервис, так как промедление может привести к более серьезным последствиям, в число которых входит:

• Заклинивание конструкции. Шарнир полностью перестает вращаться. Это крайне опасно во время движения на большой скорости. Потеря управления автомобилем грозит смертельной опасностью и попаданием в дорожно-транспортное происшествие.
• Разрыв полуоси или вала. Крутящий момент не будет поступать на колеса, что приведет к невозможности продолжать движение на вашем автомобиле. Также всегда существует опасность, что разрыв повредит другие компоненты, находящиеся в непосредственной близости.

В большинстве случаев необходима полная замена шарниров равных угловых скоростей, однако при незначительном износе водители могут провести ряд работ, которые помогут устранить хруст. В их число входит:

• проверка целостности пыльников и их замена в случае износа;
• чистка конструкции замена смазки;
• в некоторых случаях для устранения люфта можно попробовать отшлифовать поверхность.

Появление хруста не является критичным, и вы сможете доехать до дома или автомастерской. Но при обнаружении подобных звуков, естественно, рекомендуется сразу же принять соответствующие меры по устранению неисправности. Чем раньше будет выполнен ремонт, тем дешевле он выйдет. Приведенная выше информация поможет в гаражных условиях каждому автомобилисту определить поломку конкретного шарнира.

Действительно ли виноват ШРУС

Как только вы услышали хруст в своем автомобиле, не стоит делать однозначных выводов, ведь источником может оказаться какой-либо другой компонент. Определить причастность шарниров равных угловых скоростей можно двумя способами.

Выверните колеса своего авто до упора в бок, а затем попробуйте тронуться в таком положении. Если именно в этой ситуации будет слышен хруст, то проблема действительно в шарнирах. Также проявляться эта неполадка может во время преодоления небольших преград, например, ям на проселочной дороге. На ШРУСы будет оказываться повышенная нагрузка, и вы должны услышать звуки хруста.

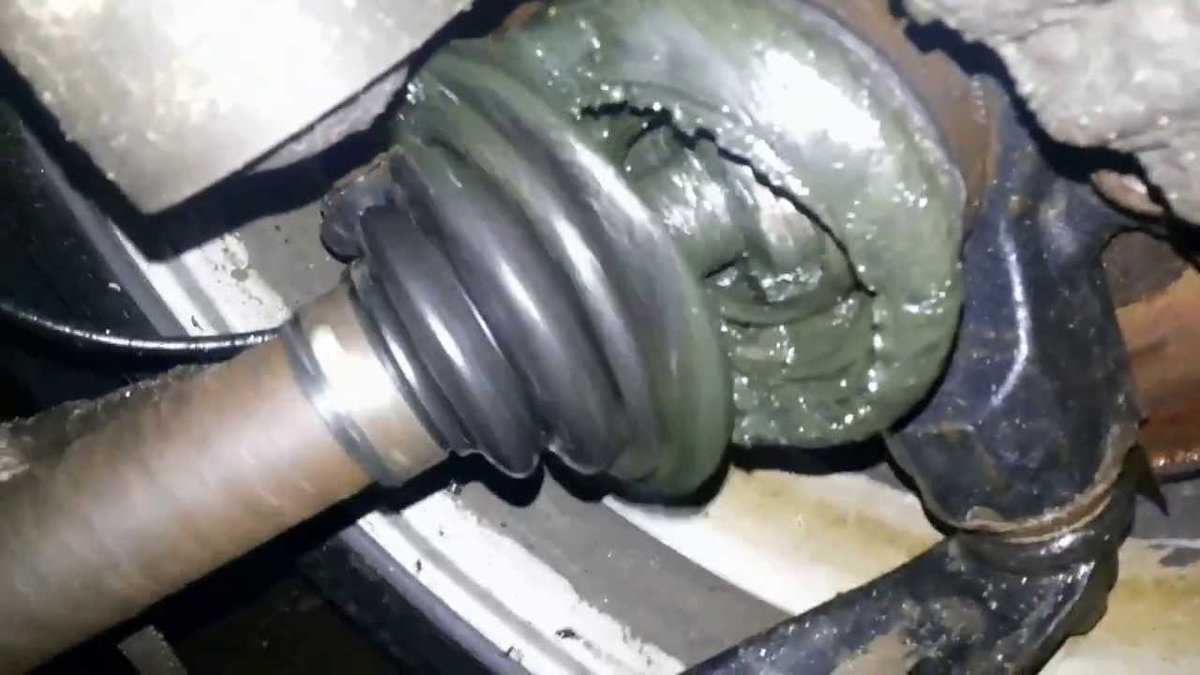

Профилактика поломок ШРУСов

В первую очередь, нужно следить за состоянием резиновых чехлов ШРУСов. Завод-изготовитель вообще, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Но на практике, если «граната» ещё не «нахваталась» песка и воды, иногда удаётся обойтись тщательным её промыванием и заменой смазки.

Завод-изготовитель, как правило, предписывает менять сами шарниры, если повреждены их чехлы.

Также нужно обращать внимание на то, насколько плотно застёгнуты хомуты на чехлах. Правильно затянутый хомут не позволяет чехлу прокручиваться на корпусе шарнира

Вообще, — возьмите себе за правило обращать на состояние чехлов (их часто называют пыльниками) при каждом подходящем случае – когда меняете колесо или можно попросить обследовать их в автосервисе, куда вы заехали поменять масло.

Несмотря на то, что мы рассмотрели работу шарнира, используя в качестве образца ВАЗовский привод, принцип работы подобных узлов достаточно схож, даже если на вашем авто установлен не «привычный» ШРУС Рцеппа, рассмотренный выше, а нередко устанавливаемый в качестве внутреннего шарнира трипод.

Не нашли интересующую Вас информацию? на нашем форуме.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Что такое ШРУС его функции и виды?

ШРУСами называются шарниры равных угловых скоростей, которые применяются для обеспечения бесперебойной передачи вращательного движения от редуктора и КПП к колесам с постоянной скоростью. Их работа происходит вне зависимости от угла поворота, а также подвески либо трансмиссии. Конструкция данных деталей состоит из наружного (зафиксирован в ступице колеса) и внутреннего (расположен в трансмиссии) шарниров, закрепленных на полуоси.

Разделяют четыре типа ШРУСов:

1. Шариковые ШРУСы – элементы, которые передают вращение при помощи шариков, расположенных в небольших канавках в корпусе шарнира. В основном они устанавливаются в переднеприводных транспортных средствах в качестве внешнего шарнира колеса для обеспечения большого крутящего момента, а также минимального люфта между составляющими элементами. Однако необходимо учесть, что из-за особой конструкции шарового ШРУСа осевые перемещения комплектующих подвески и трансмиссии компенсируется не ним, а другими устройствами.
2. Триподные элементы – наиболее распространенный тип ШРУС, который компенсирует осевые перемещения. В корпусе конструкции закреплена трехлучевая вилка с роликами на игольчатых подшипниках, движущимся по направляющим канавкам. Трипод используется в качестве в качестве внутренних шарниров привода колес.
3. Сухариковые (кулачковые) шарниры – они обычно устанавливаются в грузовых автомобилях. Это обуславливается тем, что в них невысокая угловая скорость вращения, за счет чего комплектующие защищены от перегрева.
4. Спаренные карданные валы – это два соединенных шарнира, применяемые для компенсации неравномерности вращения шариков. Данный тип устанавливают в спецтехнике, а также некоторых моделях грузовиков.

Вне зависимости от типа ШРУСа смазка должна иметь хорошее качество и своевременно меняться. Подбирать подходящее средство следует с учетом типа комплектующих и технических характеристик транспортного средства, в которых они используются. В противном случае используемое вещество будет малоэффективным в снижении силы трения между деталями.

Свойства смазок для шарниров равных угловых скоростей

Состав смазки ШРУС разработан с учетом сложных условий эксплуатации шарниров, благодаря чему удается обеспечить надежную защиту механизма от воздействия различных негативных факторов, а также быстрого изнашивания. Благодаря особым свойствам, данные средства используются в следующих целях:

• повышение коэффициента трения внутренних комплектующих частей;
• значительное снижение механической нагрузки на все составляющие конструкции;
• замедление износа отдельных элементов шарниров;
• повышение защиты поверхности металлических элементов от коррозионного разрушения;
• обеспечение нейтральной реакции с разными резиновыми шарнирными уплотнителями для защиты узла от повреждений;
• обеспечение водоотталкивающего эффекта;
• продление эксплуатационного срока конструкции.

В связи с этим смазывающее средство для наружных и внутренних шарниров обязательно должно иметь такие характеристики:

1. Широкий диапазон рабочих температур – от -40°С до +140°С и выше, в зависимости от конкретной марки и артикула. Данное свойство применять состав даже в критических условиях без потери эффективности защиты соединений от нагрузки.
2. Повышенная степень адгезии – вещество отлично сцепляется с рабочей поверхностью устройства.
3. Высокие противозадирные свойства – за счет этого поддерживается оптимальный уровень скольжения рабочих поверхностей.
4. Физико-химическая, а также механическая стабильность средства – данные свойства обеспечивают одинаковые характеристики состава вне зависимости от условий использования.

Чтобы обеспечить безопасную и эффективную работу транспортных средств, смазка ШРУС по характеристикам должна в полной степени соответствовать вышеперечисленным требованиям.

Назначение ШРУСа

Расшифровывается такая аббревиатура как шарнир равных угловых скоростей. Эта деталь позволяет вне зависимости от радиуса правого и левого колеса правильно передавать крутящий момент, предупреждая при этом срыв автомобиля в занос. Эти детали приводят колёса в движение, отвечая за правильное управление автомобилем.

В процессе использования авто именно на ШРУС приходятся повышенные нагрузки, что приводит к их частым поломкам. В особенности ШРУСы страдают на российских разбитых дорогах, в таких суровых условиях эксплуатации необходимость замены этих деталей может возникать буквально каждые 20 тысяч километров пробега. Поломки ШРУСа крайне опасны, так как они могут заклинить колесо или привести к неисправности других элементов подвески.

Диагностика внутреннего ШРУСа

Определить неисправность этого компонента бывает достаточно трудно, а иногда без помощи специалистов не обойтись.

Водители могут испробовать ряд тестов, чтобы попытаться самостоятельно определить неисправность этой детали. Для этого необходимо найти прямую дорогу с небольшими выбоинами. Проехаться по ней без поворотов. Если вы услышите знакомый звук, это скажет о явной поломке внутреннего шарнира.

Также можно нагрузить заднюю часть автомобиля (пассажирами или багажом), чтобы перед авто поднялся. В такой ситуации ось внутреннего ШРУСа изогнется, поэтому при езде даже по ровной дороге должны быть слышны характерные звуки.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

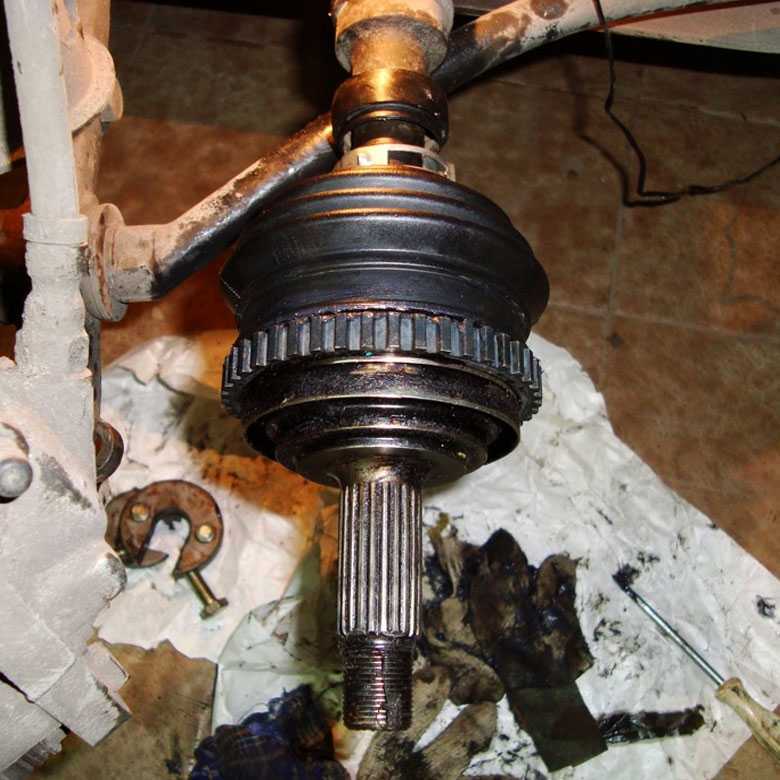

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

1. Сам шарнир.
2. Пыльник с новыми хомутами.
3. Смазку.
4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

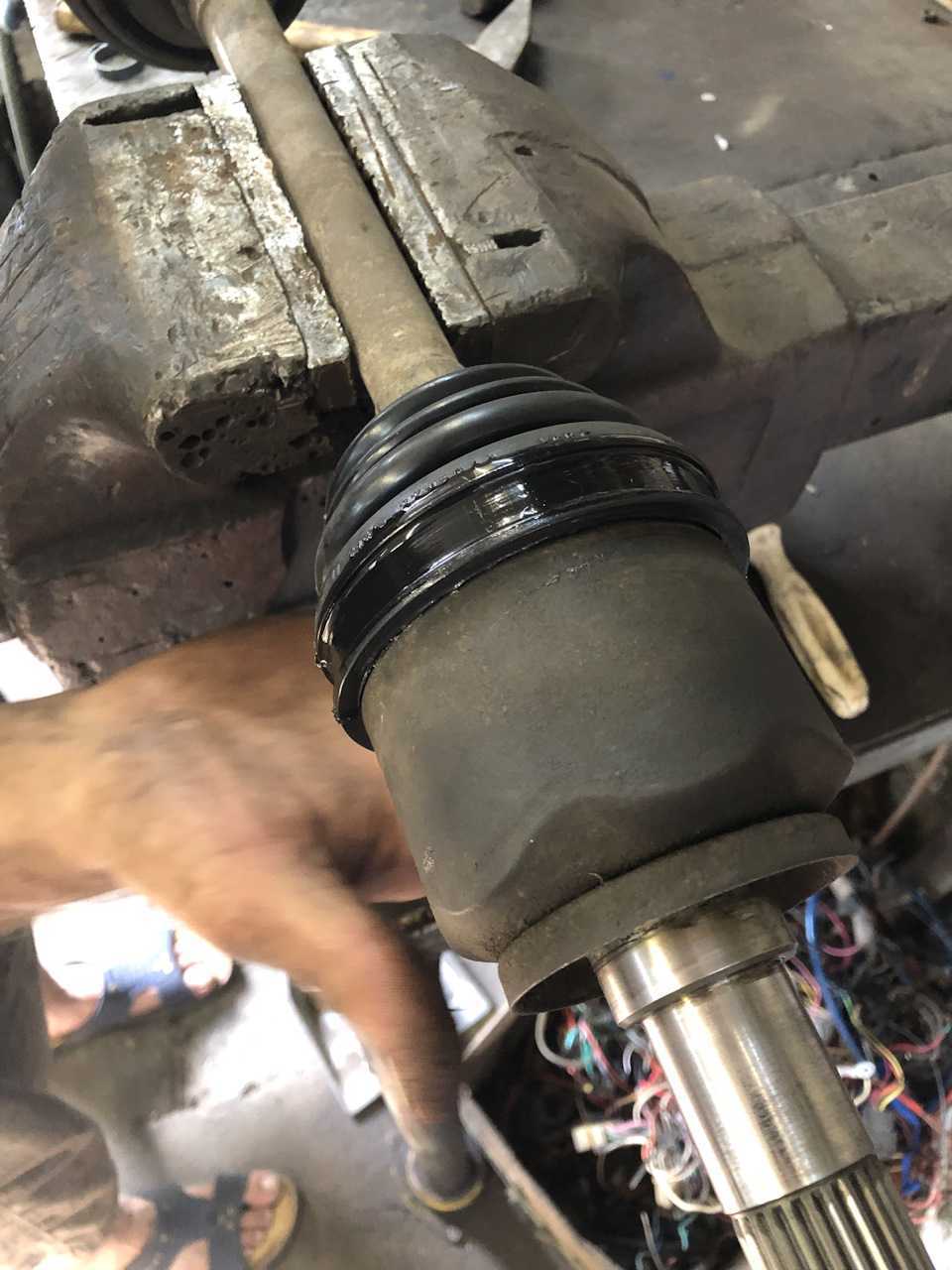

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

• Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
• Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
• Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

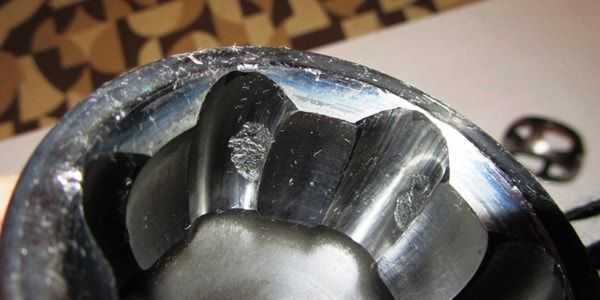

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Причины появления

Прежде чем говорить о том, как определить какой ШРУС хрустит, необходимо выяснить наиболее распространенные причины данной проблемы. Правильная диагностика существенно упрощает ремонт. К ключевым причинам этого явления можно отнести:

• Бракованная деталь. В автосервисе вам могли установить ШРУС, который был выполнен не по стандартам, из-за чего уже с завода были просветы. В этой ситуации самым лучшим решением будет полная замена ШРУСа.
• Отсутствие или недостаточное количество гранитной смазки. Рекомендуется восполнить ее количество до необходимого объема.
• Сильный износ пыльников. В ходе эксплуатации эти компоненты теряют свою эластичность, из-за чего в конструкцию шарниров попадает песок, грязь, вода и пыль. Все они ведут к появлению специфического хруста.
• Агрессивный стиль вождения. В таких ситуациях на шарниры идет очень большая нагрузка, что существенно сокращает срок эксплуатации. При постоянно агрессивном вождении хруст не заставит себя долго ждать.

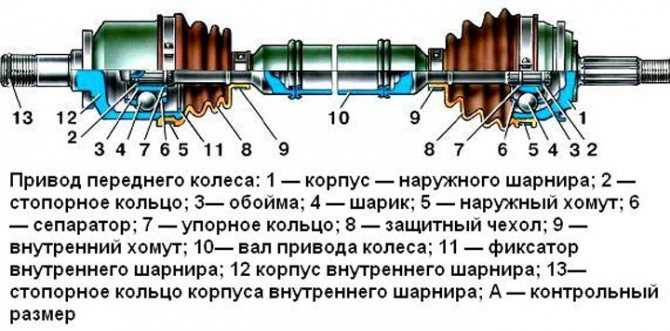

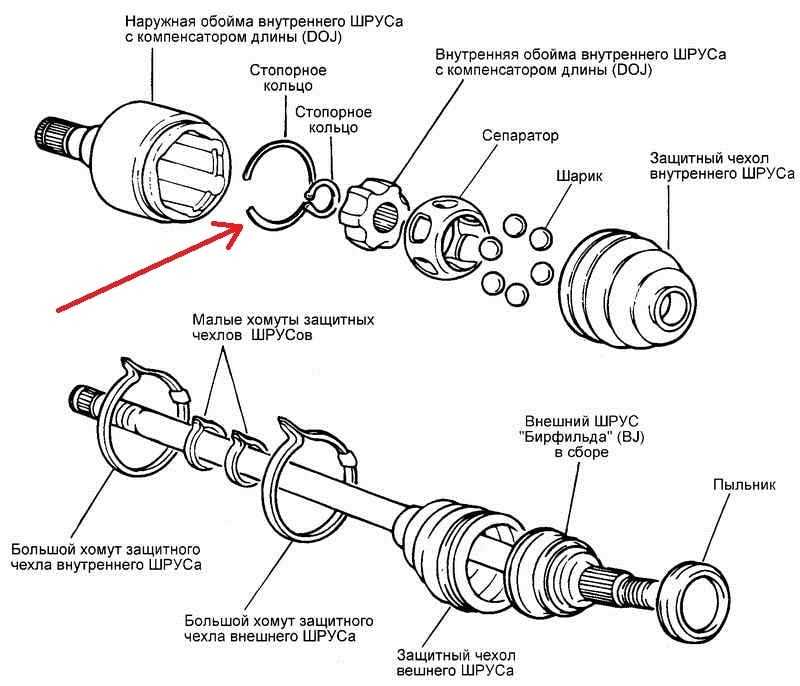

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Как проявляются неисправности внутреннего ШРУСа

Самым характерным симптомом неисправности внутреннего ШРУСа является характерный хруст, который сопровождает работу шарнира. Но точно такой же звук издаёт и «умирающий» наружный ШРУС, поэтому иногда сложно вычислить «виновника».

Как же определить, неисправен внутренний ШРУС или наружный?

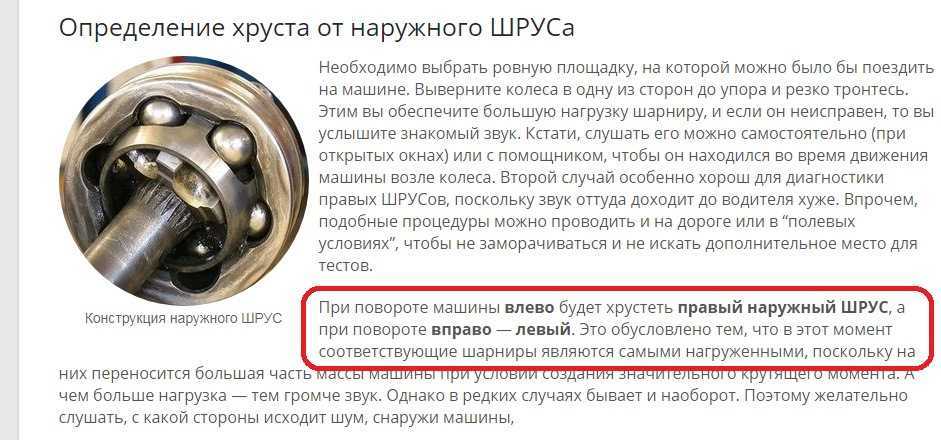

При диагностике нужно учитывать особенности работы шарниров. Наружная «граната» хрустит, когда авто поворачивает или резко трогается с места с вывернутыми колёсами – именно в такие моменты наружный шарнир испытывает наибольшие нагрузки.

Иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге.

Для того, чтобы протестировать внутреннюю «гранату» в движении, нужно выбрать наиболее неровную дорогу – например, грунтовую с многочисленными промоинами от луж. При движении по такой дороге передняя подвеска будет постоянно в работе, вызывая тем самым осевые и угловые смещения обоймы внутреннего ШРУСа. Если шарнир изношен, то он будет издавать точно такие же звуки, как и наружный.

Но иногда бывает так, что износ деталей внутреннего ШРУСа приводит к вибрации, ощущаемой водителем при движении по ровной дороге. Диагностировать работу привода в таком случае гораздо сложнее. Иногда даже вывешивание авто на подъёмнике не позволяет гарантированно определить неисправность – ведь нагрузка на ШРУСы при «холостом» вращении минимальна.

Зачастую в таких случаях выручает опыт мастера, осматривающего машину. Хороший специалист с солидным стажем способен уловить малейшие люфты или заедания в работе механизма. Самые дотошные мастера не поленятся разобрать подвеску и снять привод целиком, чтобы расчехлить ШРУС, тщательно промыть и продуть его сжатым воздухом и воочию убедиться в наличии или отсутствии повреждений деталей.

Но сильный люфт – такой, что даже стоящая на месте «граната» «брякает» при её сотрясении – способен увидеть и неопытный водитель.

Практически на всех немецких авто (VW, Audi, Skoda) внутренний ШРУС крепится к КПП болтами, ослабление затяжки или обрыв которых тоже способны вызвать вибрацию.

Как узнать, какой ШРУС хрустит

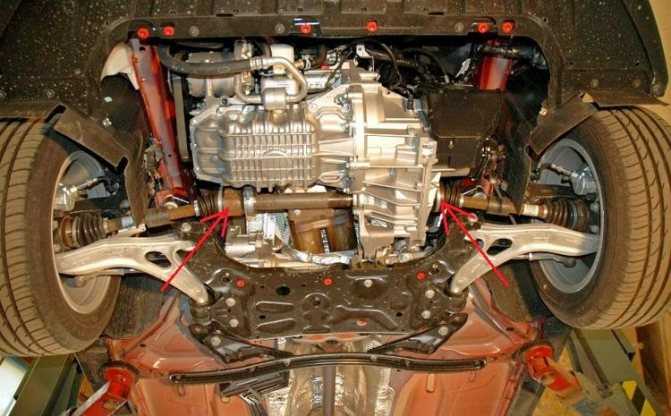

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.
