Установка центрального замка своими руками

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

• Положительными импульсами.
• Отрицательными импульсами.
• Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

• (А) употребляется, когда ЦЗ управляется электронным модулем.
• (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

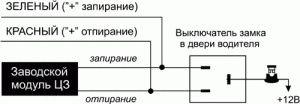

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

• Силовыми кнопками;
• Управляющим модулем центрального замка;
• Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты

К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ

Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком

Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

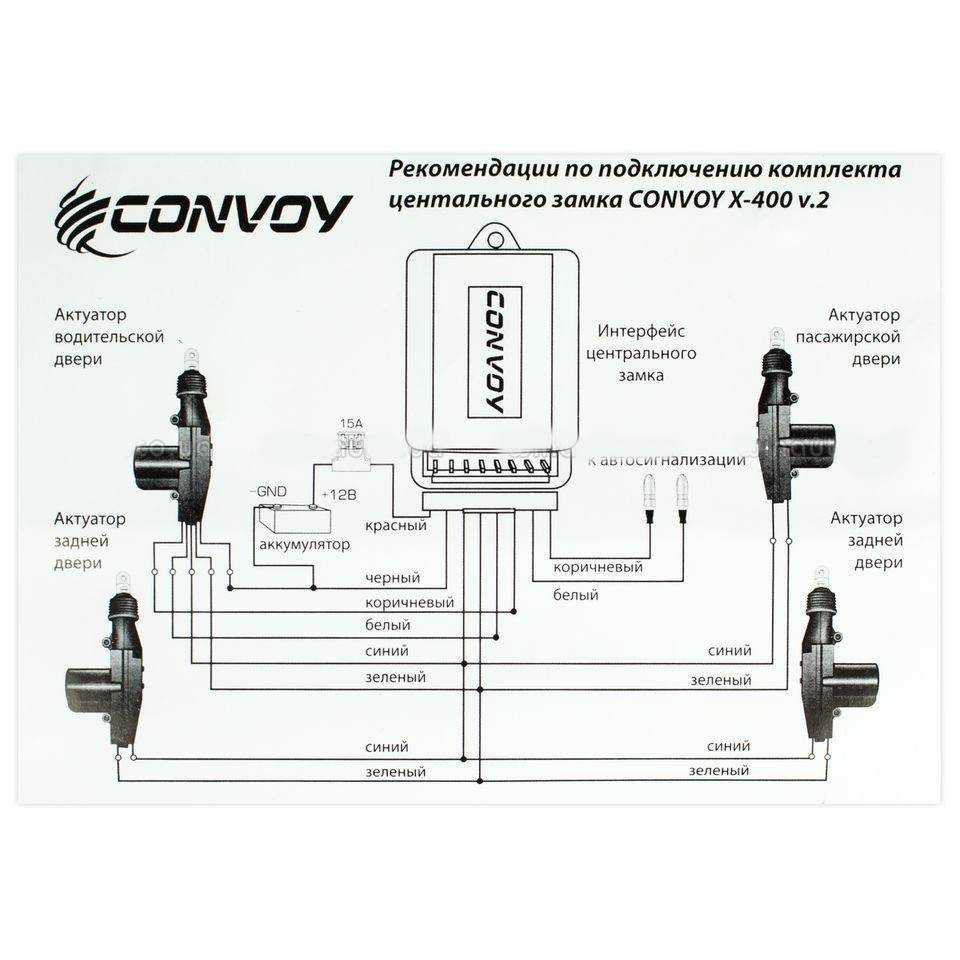

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

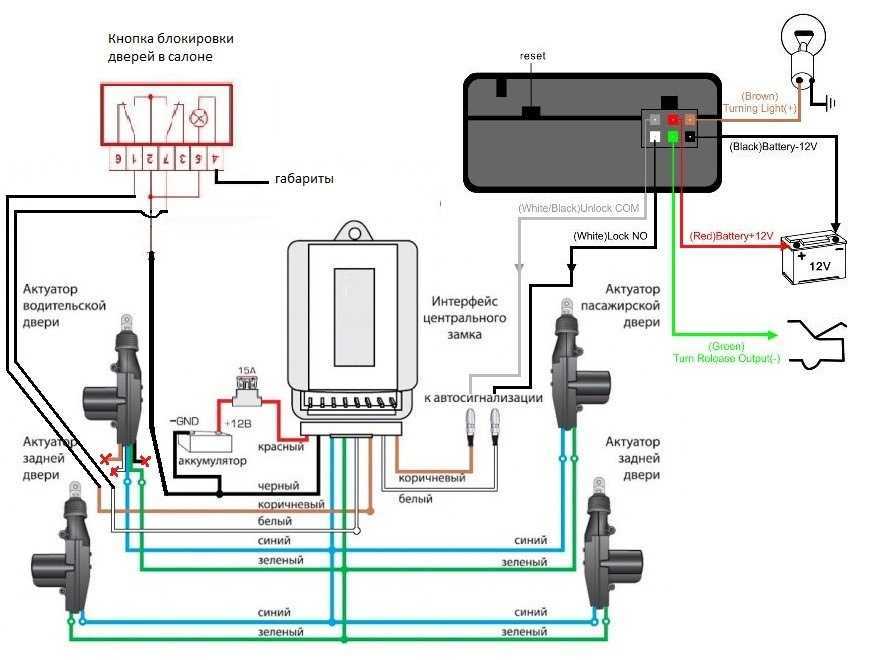

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Замена одиночного замка или полного комплекта?

Замена замков, правда кажется простым занятием, может вызвать проблемы. В автомобилях старого типа часто ассоциируется с необходимостью комплексной замены. Это необходимо, особенно когда украденный Lub ключ потеряна также в том случае, если этот предмет был поврежден. Тогда вам стоит купить новый комплект замков, включая это тоже выключатель зажигания. Также есть хорошая альтернатива создание единого элемента на основе соответствующего ключа.

Проблема может возникнуть, когда вы заботитесь о том, чтобы открыть все замки одним ключом – тогда остается комплексная замена всего комплекта замковесли машина не там оснащен иммобилайзером. Эта система электронное кодирование Он отвечает за защита автомобиля от нежелательного пуска. Кодирование настолько полезно, что вы можете заменить один замок одновременно не терять возможность открывать замки одним ключом.

Что потребуется для установки центрального замка на двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки – 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые – штук 10, можно больше, “про запас”.
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) – простая сигнализация без обратной связи.

Какую модель выбрать, как правильно подключить, сколько стоит и другие вопросы по автосигнализации будут рассмотрены в другой статье. Учтите лишь несколько важных моментов.

Во-первых, основной блок сигнализации должен иметь разъем (обычно 6-ти контактный) с силовыми выходами для подключения замков дверей. Во-вторых, перед покупкой заранее решите, есть ли у вас необходимость в дополнительном канале сигнализации. Его можно использовать для открытия багажника или, например, реализации функции “световая дорожка” и других подобных. Все зависит от вашей фантазии и задумок, поэтому решать вам. 2)

Активаторы замков как только не называют, поэтому не удивляйтесь такому количеству названий. Мы будем придерживаться этого термина. Под соленоидом центрального замка, скорее всего, подразумевается электромагнит, который чаще всего устанавливается для открытия багажника. По мощности (тяговому усилию) он гораздо сильнее пластиковых активаторов, но и стоит дороже.

Примерная цена на обычный активатор центрального замка с 2-мя выводами (двухпроводной электрозамок) составляет 100-120 руб. за штуку. Для 2-х дверей понадобится два активатора, общая стоимость около 250 руб. В комплект к каждому активатору входит специальная планка для крепления центрального замка и саморезы, а также тяга, винты и металлическая пластина-фиксатор.

3) Для экономии изоленты медные провода желательно брать в общей изоляции вокруг изолированных проводников, но можно купить и по отдельности (одножильные). Сечение проводника должно быть не менее 0,75 квадрата. Ток потребления обычного электропривода центрального замка может в пике достигать 5А.

В автомагазинах можно подобрать провода различного диаметра, цвета и длины. Некоторые продаются в готовых монтажных наборах или комплектах. По отдельности или “по метражу”, чаще всего, встречаются одинарные (одиночные) провода.

Мы советуем зайти в обычный магазин электромонтажа и купить двухжильный медный кабель (отдельный провод которого имеет многопроволочную токопроводящую жилу). Например, подойдет кабель ПВС 2×0,75 (с поливинилхлоридной оболочкой), либо ПВС 2×1 мм. Эти провода применяются для соединения различных электроприборов, электроинструмента и других машин и устройств. Стоимость около 12-15 рублей за 1 метр.

Можно поискать специальные автомобильные провода ПГВА, которые предназначены для автотракторного оборудования и приборов. Они тоже имеют поливинилхлоридную изоляцию и без сомнения подойдут для подключения центральных замков.

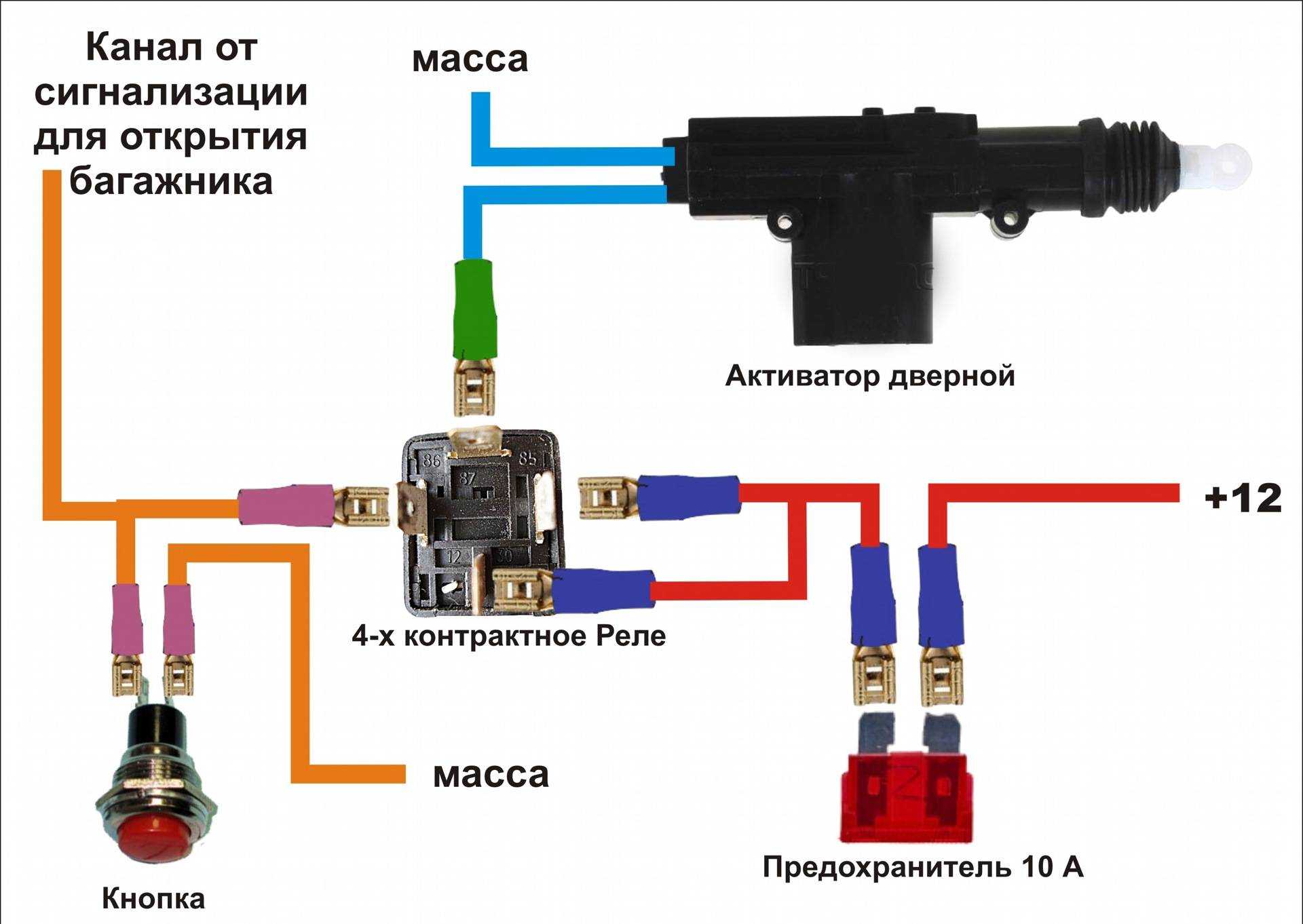

При установке дополнительных устройств и использовании второго канала сигнализации, внимательно изучите таблицу с допустимыми токовыми нагрузками. Скорее всего, для установки мощного соленоида, который будет открывать замок багажника, потребуется дополнительное разгрузочное реле.

4)

Хомуты пластмассовые ленточные понадобятся для закрепления проводов. Приобретать по желанию, штук 10 будет вполне достаточно.

Комплект из 100 штук размером 2,5×100 стоит около 50 рублей.

5) Другие инструменты, приспособления и материалы, которые могут понадобиться при монтаже.

Какой центральный замок лучше выбрать

Итак, при выборе ЦЗ необходимо обращать внимание на его функционал, особенно если автомобиль такого замка не имеет. Простейший замок способен только открыть и закрыть все двери автомобиля

Как правило, в самых простых версиях отдельной кнопки в салоне или пульта для дистанционного управления не предусмотрено. Водителю потребуется по старинке утапливать блокиратор (закрытие) или вытаскивать его наверх (открытие) на водительской двери.

Это действие позволит закрыть или открыть все двери из салона. Снаружи ЦЗ срабатывает тогда, когда водитель открывает или закрывает водительскую дверь ключом.

Однако варианты с расширенным функционалом могут предполагать отдельный пульт, а также специальную кнопку в салоне. Но и это еще не все. Более дорогие центральные замки позволяют осуществлять контроль над состоянием дверей в автомобиле, причем каждой в отдельности.

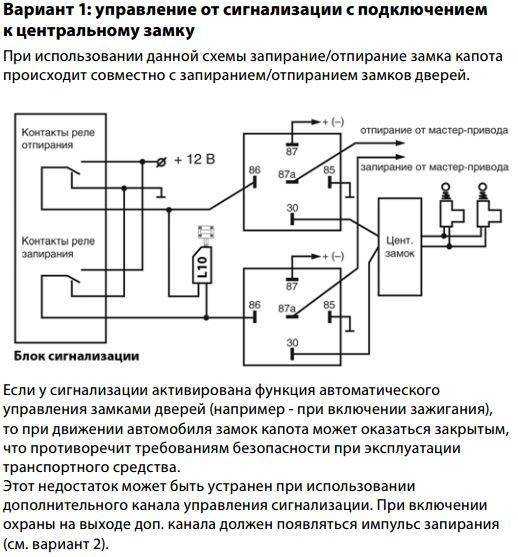

Также можно управлять замком багажника, капота или лючка бензобака, инициировать закрытие окон (дотяжку) в случае наличия  электрических стеклоподъемников.

На практике, возможность частично блокировать двери очень удобно в том случае, если водитель часто перевозит детей в машине. Также возможность блокировать только отдельные двери позволяет повысить безопасность. Например, возможность открыть только водительскую дверь и заблокировать остальные снижает риски кражи вещей из авто, разбойного нападения и т.д.

Весьма полезными являются и дополнительные функции  ЦЗ. Например, автоматическая блокировка дверей и багажника  после того, как автомобиль разгоняется до определенной скорости.

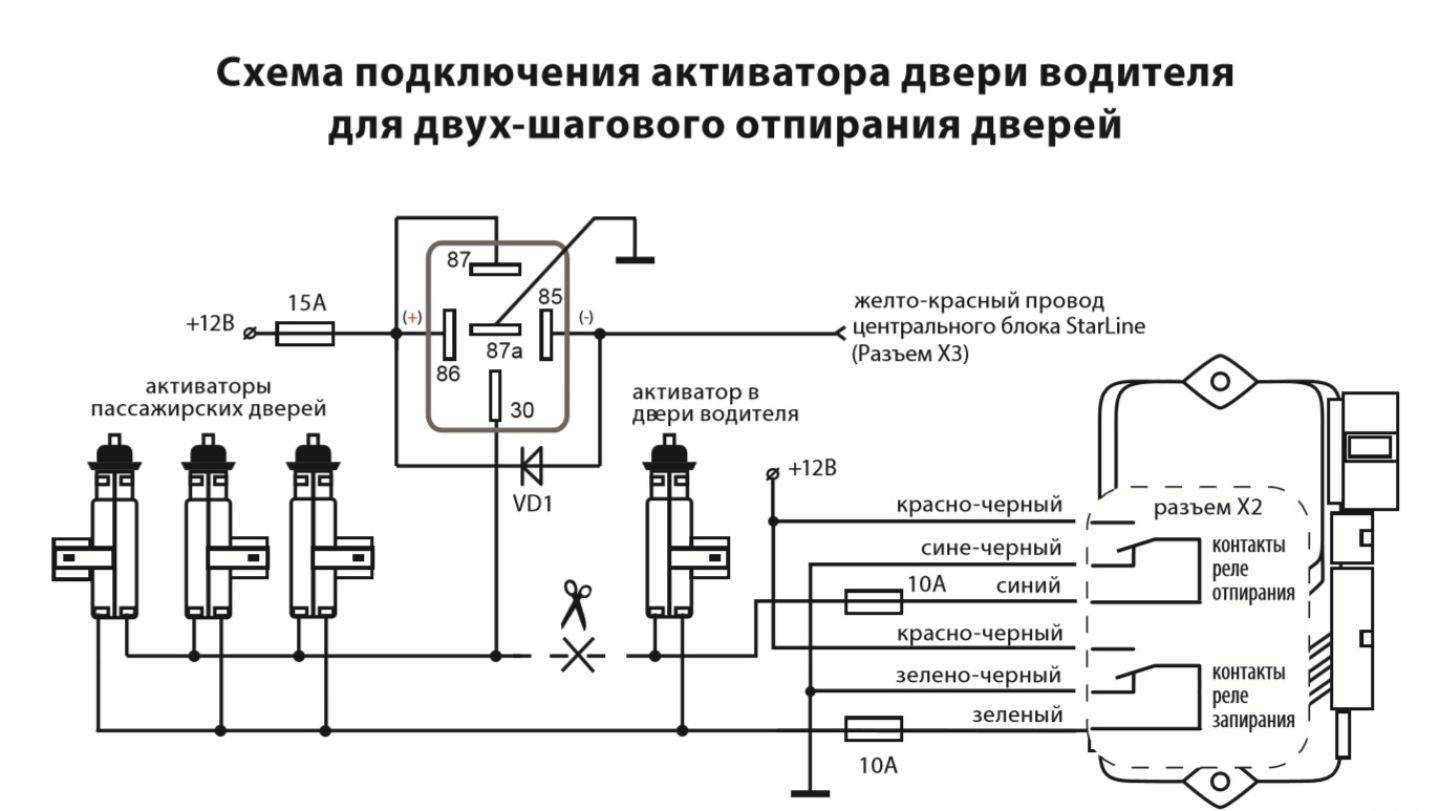

Достаточно удобна и двухэтапная разблокировка дверей автомобиля (первое нажатие на пульте открывает только дверь водителя, а второе все остальные двери). Казалось бы, при выборе лучше отдавать предпочтение решениям с расширенным функционалом. Однако  на деле вполне можно обойтись и простым ЦЗ, который работает в паре с сигнализацией, открывая и закрывая двери при поступлении сигнала о постановке на охрану или снятии с охраны.

Более того, простые варианты представлены обычным механическим центральным замком. Такая версия достаточно надежна, в то время как отдельная дистанционная блокировка дверей сложнее и может чаще давать сбои и выходить из строя.

С учетом того, что дистанционное управление зависит от брелка или кнопки на ключе, проблемы могут возникать в результате того, что садятся батарейки, повреждаются кнопки управления замком и т.д.

На практике, сегодня лучшим решением считается центральный замок, совмещенный с сигнализацией. Данный вариант означает, что все системы безопасности работают в связке, это удобно и практично. Также можно подобрать комплект оборудования одного производителя, что исключает конфликты устройств, сложности подключения, программирования и т.д.

Если же рассматривать выбор центрального замка в машину, не следует останавливаться на бюджетных вариантах. Обычно подобные изделия служат не долго, замок может заклинить. В случае покупки более дорогих аналогов, следует проверить тягу, крепления, осмотреть весь комплект.

Как правило, замок хорошего качества не может стоить дешево. Однако среди неплохо зарекомендовавших себя вариантов можно выделить Tiger, Convoy и StarLine

Также перед приобретением важно учитывать тип крепления и достаточную мощность привода, чтобы устройство корректно работало в автомобиле той или иной модели и марки.

Монтаж и подключение дополнительных элементов

В конструкции многих автомобилей отсутствуют датчики капота, багажника и люка бензобака. Можно приобрести концевые выключатели, подключить их в параллель и соединить с контрольным входом. Вот так, например, проводят установку кнопки капота:

Монтаж датчика-кнопки

Нужно учитывать одну тонкость – положению «открыто» должно соответствовать замкнутое состояние. Монтаж проводится в последовательности:

• Закрепляют корпус выключателя;
• Через уплотнитель, где проходят трубки гидрокорректора, пропускают дополнительные провода;
• Подключают датчик, а заодно и сирену.

Теперь добавим в автомобиль контроль перемещения, то есть сигналка будет «знать», движется ли машина в действительности.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания

Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

1. блок управления;
2. четыре электромотора с червячными редукторами;
3. металлические тяги;
4. проводка;
5. предохранитель;
6. вспомогательные монтажные пластины из металла;
7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

1. установочный комплект;
2. изоляционная лента;
3. s-образные гофры для проводки;
4. кусачки;
5. шуруповёрт или дрель;
6. отвёртка;
7. пластмассовые хомуты.

Некоторые важные моменты

1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
3. В водительской двери устанавливают электропривод с четырьмя выводами.
4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

• Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
• Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

Для крепления электропривода используют монтажные полосы и саморезы

• Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
• Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

• Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
• Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
• Для каждой двери повторить пункты 2-6.
• Подключить питание на блок управления центральным замком через предохранитель.
• Закрепить проводку и блок хомутами.
• Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Как лучше произвести замену

Прежде всего, необходимо знать, что для получения доступа к приводу замка придётся снимать обшивку. Если на двери установлены кнопки, например, управляющие стеклоподъёмниками, то надо будет отключать их разъёмы. А значит, перед проведением ремонта нужно отсоединить АКБ (его минусовую клемму). Если кнопок нет, АКБ можно оставить в штатном виде. Приступаем к ремонту.

Рекомендации по замене крепежа

В соответствии с инструкцией на авто, сначала выполняют демонтаж обшивки. При этом отключают разъёмы кнопочного блока, если таковой установлен. Манипуляцию нельзя проводить, если не была отключена АКБ (аккумуляторная батарея). Не пренебрегайте этим советом.

Отодвинув обшивку, отключаем разъём

На большинстве легковых авто доступ к актуатору появляется сразу, как только вы избавитесь от обшивки. Если это не так, аккуратно демонтируйте мешающие детали. Весь узел электропривода обычно крепится парой саморезов. Что иллюстрирует следующий рисунок.

Обведены саморезы, удерживающие актуатор

Возможно, сам актуатор демонтировать не придётся. Просто открутите все крепёжные винты, которыми фиксируется следующая деталь.

Крепёжная стяжка, 3 болтика

Произвести её замену, по-видимому, большого труда не составит (сборка выполняется в обратном порядке).

Затем, сдвиньте обе тяги (от «актуатора» и собачки) максимально вниз. Их взаимное положение нужно отметить маркером, а затем, сдвинуть тяги максимально вверх. Средняя точка между крайними метками будет местом положения центра детали. Всё просто.

Методы поиска неисправностей ЦЗ

Моторы всех актуаторов обычно соединяются в параллель. А предохранитель к силовой цепи ЦЗ подключен общий. Возможна такая ситуация: повышенный ток потребляет один из двигателей, но это ведёт к перегоранию предохранителя. Найти неисправность в таком случае оказывается непросто. Вам потребуется отключать от разъёма каждый из актуаторов.

ЦЗ автомобилей ВАЗ-2110/2111

Речь идёт о разъёмах, расположенных в дверях. А в блоке управления используются всего две линии (контакты 3 и 4). Искать неисправный актуатор нужно так: снимают обшивку, разъединяют силовые разъёмы. А ещё, перед демонтажём отключают клемму АКБ.

В действительности, выход из строя мотора электропривода – явление нечастое. А вызвано оно может быть следующими причинами:

• Попаданием конденсата (воды) внутрь двери;
• Наличием механических повреждений в замке. Повреждённой может быть проволочная тяга либо сам механизм замка;
• Наличием внутри двери сора или посторонних предметов.

Конечно, замки нужно смазывать, иначе они начинают работать хуже. Но в действительности, данный эффект проявляется через 5-7 лет с момента обработки. А значит, к новым авто это относиться не может.

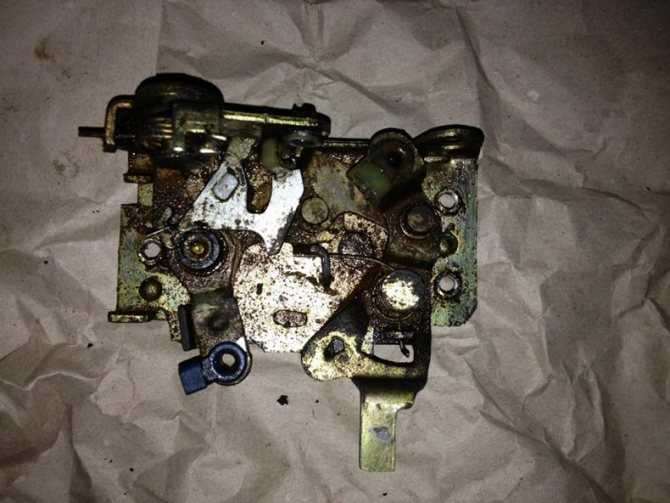

Грязь в замке авто

В некоторых случаях актуатор соединён с тягой через пружину.

Заменяя её, подбирают деталь такого же типоразмера и жёсткости. Чаще штатная конструкция не предусматривает наличия пружин, и тогда, устанавливать их не нужно. Нет смысла пытаться улучшить базовый вариант. Ещё помните, что к замене актуатора можно прибегнуть в самом крайнем случае. Главное, перед выполнением ремонта желательно поднять все стёкла.
