Ваз 2114: замена лампочек в приборной панели

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

Снятие приборной панели в Шевроле Нива (ВАЗ 2123)

Multithumb found errors on this page:

There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image002.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image004.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image006.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image008.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image010.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image012.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image014.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image016.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image018.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image020.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image022.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image024.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image026.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image028.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image030.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image032.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image034.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image036.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg There was a problem loading image https://spike.su/images/new/6036537fb8dc_B47C/clip_image038.jpg

Приборная панель ВАЗ 2121: устранение дефектов

В своем первоначальном варианте панель приборов ВАЗ 2121 больше не выпускается. Несмотря на это, большинство автовладельцев считает, что ее дизайн и расположение функциональных элементов существенно выигрывает у современных модификаций.

Основные дефекты самой первой вариации панели приборов, с которыми сталкиваются владельцы ВАЗ 2121, возникают по мере эксплуатации автомобиля.

В первую очередь, к ним относят деформацию и растрескивание пластикового корпуса торпедо, образование прогрессирующих сколов возле гнезд приборов и рычагов.

С учетом того, что в современной продаже почти невозможно встретить оригинальную приборную панель от Нивы 2121 в состоянии, приближенном к идеальному, автолюбители прибегают к самостоятельному ремонту и модернизации конструкции.

Наиболее эффективное, но трудоемкое решение в случае устранения визуальных дефектов приборной панели – обработка трещин составом, препятствующим разрушению пластика, с последующей обшивкой парприза подходящим материалом – кожзаменителем, кожей, карпетом, виниловой пленкой под карбон. Если трещины приобрели внушительные размеры, можно попытаться полностью ликвидировать их путем установки в дефектном месте дополнительных приборов и оборудования.

Более радикальный метод предусматривает полную замену приборной консоли автомобиля. Для замены автолюбители используют как приборные панели современных моделей ВАЗ, так и парпризы некоторых иномарок – например, раритетных моделей Volkswagen.

Демонтаж и разборка старой консоли ВАЗ 2121 подразумевает выполнение следующих действий:

Установку новой приборной панели выполняют в обратной последовательности.

Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками

Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.

Яркая подсветка

Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.

Почему не работает панель приборов

Разобранная приборная панель Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:

Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
Разъемы окислились;
Электропроводка имеет неисправности, в цепи возникли дефекты;
Блок предохранителей перестал работать;
На общей контактной плате появились повреждения;
Система габаритов повреждена;
Нет минуса на кузов (массы).

Демонтаж приборной панели

Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.

Схема разбора панели

Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:

Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
Отключите колодку жгута проводов от прикуривателя;
С рычага снимите рукоятку;
Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
Открутите болты фиксации кронштейна колодки руля;
Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
Теперь остается снять саморезы сверху и снизу.

Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.

Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.

Выбор лампочек

Прозвон проводки Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.

Производитель	Цена
Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея)	80 рублей — пара
Светодиодный модуль повышенной яркости SMD	20 рублей
Светодиод Sho-me SM-T5-cap-super (белый)	50 рублей
Галогеновые лампы Osram и Philips	Около 40-80 рублей за единицу

Замена подсветки

В разборе Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
Подключите питание и проверьте, как работает новая подсветка.
Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
Конструкция подсветки фиксируется при помощи шурупов.
Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Снятие щитка (комбинации) приборов, замена ламп подсветки панели приборов и контрольных ламп

Комбинацию приборов снимаем для её замены, а также для замены контрольных ламп и ламп подсветки приборов, троса спидометра, и для доступа к точкам крепления панели приборов.

Примечание. Крепления щитка приборов могут незначительно отличаться в зависимости от года выпуска и модификации автомобиля.

Крестообразной отверткой отворачиваем два самореза крепления щитка панели приборов к самой панели приборов.

Потянув верхнюю часть щитка на себя, преодолевая сопротивление двух фиксаторов.

Две защелки (фиксаторы), расположены в верхних углах щитка.

На авто после 2009 г. Высокой головкой «на 8» отворачиваем две гайки с обеих сторон комбинации приборов..

На авто до 2009 г. Ключом «на 10» отворачиваем две высокие пластиковые гайки крепления комбинации приборов к панели приборов.

Отводим комбинацию приборов от панели

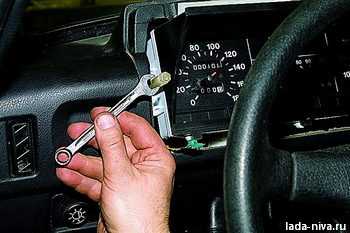

а на автомобилях до 2009 г. отворачиваем ещё и накидную гайку гибкого вала (троса) привода спидометра.

Отсоединяем две колодки проводов: левая – белая, правая – красная.

Снимаем комбинацию приборов.

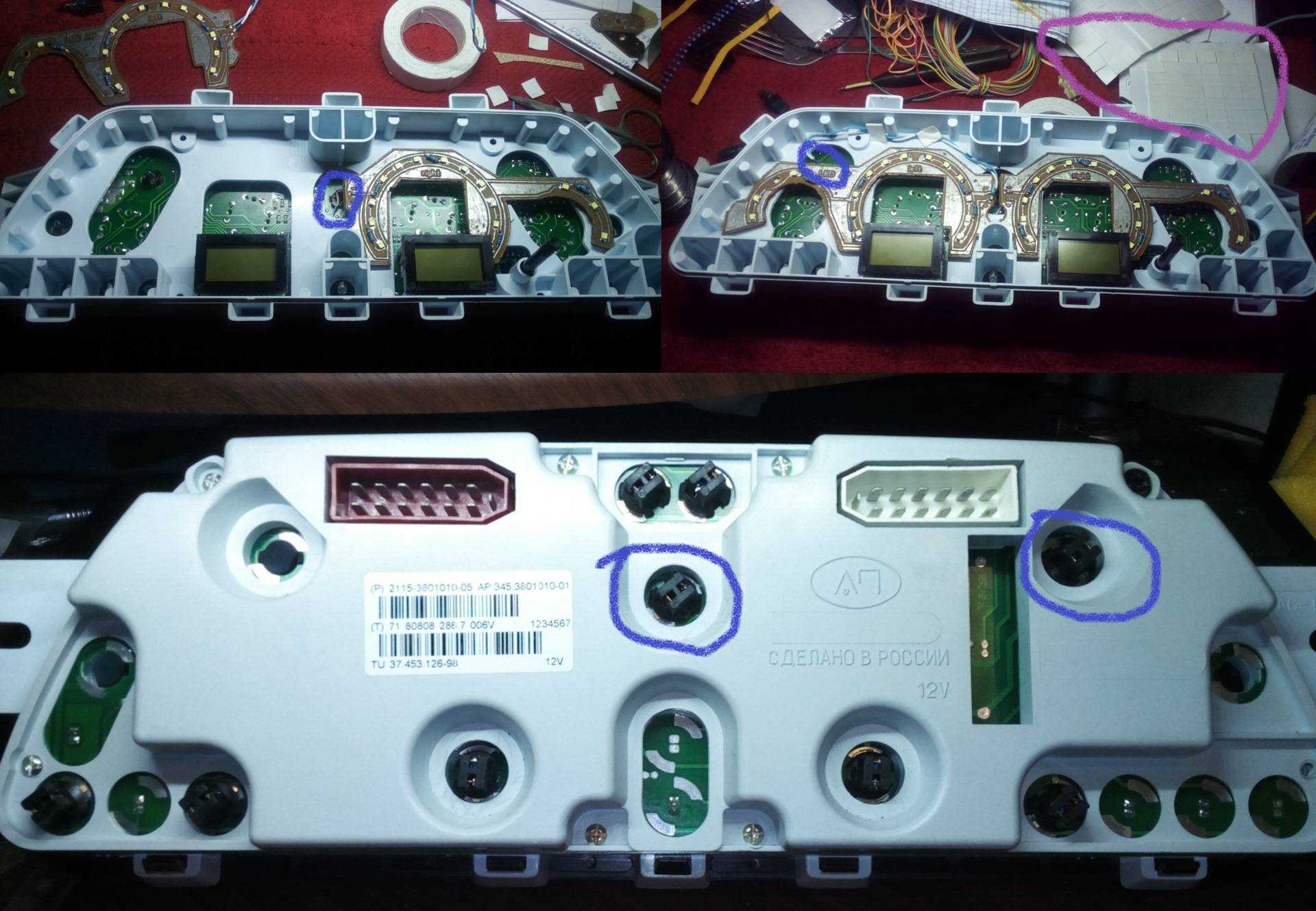

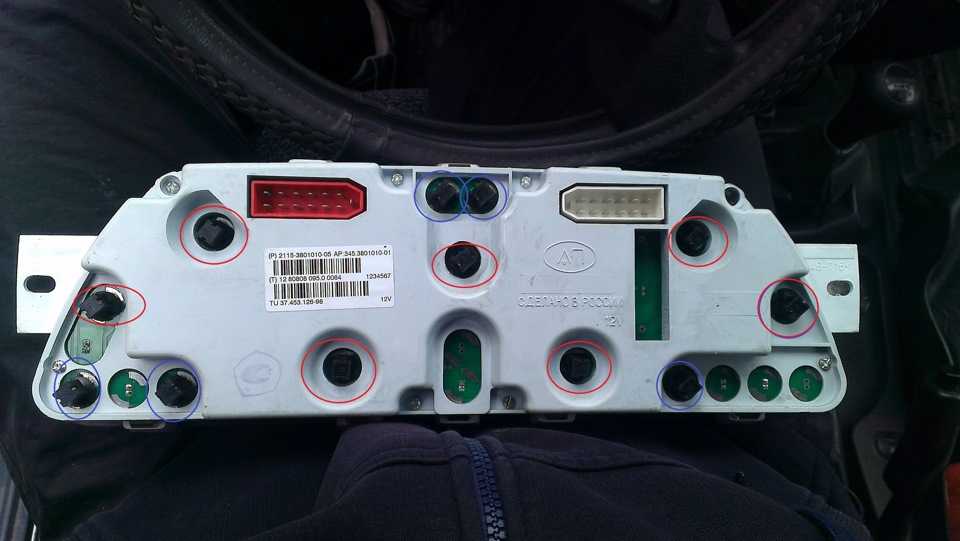

Расположение ламп комбинации приборов (после 2009 г.): 1 — лампы подсветки; 2 -контрольные лампы.

Лампы на всех модификациях приборов заменяются аналогично, отличается только их расположение. (используемые лампы)

На снятой комбинации приборов заменяем:

контрольную лампу, повернув патрон против часовой стрелки и вынув его (на фото показана контрольная лампа заряда аккумуляторной батареи),…

…лампу подсветки панели приборов.

Устанавливаем лампы и комбинацию приборов в обратной последовательности.

Видео

Источник

Когда менять подсветку панели приборов

Современные авто сегодня оснащаются диодной подсветкой или имеют комбинированную схему (цифровые панели и диодная подсветка отдельных кнопок). Что касается более старых машин, в этом случае используются обычные лампочки и аналоговые приборы.

Установка современных диодных ламп подсветки позволяет:

изменить внешний вид щитка приборов;
поменять общий цвет подсветки панели приборов;
получить качественное освещение приборной панели.

В результате можно рассчитывать на общую модернизацию и повышенную безопасность при езде (улучшенная подсветка позволяет быстро и точно считывать информацию в темное и светлое время суток).

Также при условии грамотной инсталляции водитель может рассчитывать на повышение уровня комфорта (возможность регулировки яркости подсветки, подбор оптимального цвета и т.д.). Это позволяет снизить утомляемость и нагрузку на глаза, особенно в темное время суток.

Какая торпеда подойдет на ВАЗ 2107? Когда хочется комфорта

Многие владельцы задумываются, какая торпеда подойдет на ВАЗ 2107. Вопрос это не праздный. Ведь водитель большую часть времени в пути смотрит на панель приборов. Торпеда «семерки» разрабатывалась более 30 лет назад. В связи с этим ее угловатые формы режут глаз. Также приборы заметны достаточно слабо. Ведь их шкалы просто нарисованы на пластике белой и местами красной краской. Это снижает возможность увидеть показания приборов в темноте. Также такой внешний вид не имеет никакой привлекательности. Поэтому приборные панели многие водители заменяют.Панель или торпеда?Какая торпеда подойдет на ВАЗ 2107? Вопрос сложный, но вполне решаемый. Только для начала следует определить насколько радикальные переделки, потребуется сделать. Подобный тюнинг может производиться двумя способами:

Замена приборной панели;
Замена торпеды целиком.

Первый вариант позволит вам обойтись малой кровью и заменить панель на другую, более вас устраивающую. Придется лишь немного подогнать панельку по размерам. Несколько сложнее установить новую панель. При этом, она должна подходить по габаритам и давать возможность подключения всех систем автомобиля. Окончательный выбор зависит от ваших конечных целей и возможностей.Приборная панельНачнем с наиболее простого варианта тюнинга. Для замены придется подобрать донора. Наиболее простым вариантом будет установка панельки от ВАЗ 2110. Проблем с этой работой окажется минимум, а выглядеть получившаяся конструкция будет намного выигрышнее. У вас почти не возникнет проблем с подключением проводов. Здесь они практически идентичны. Все основные приборы также подключаются аналогично. Из инструмента вам понадобятся паяльник и ножницы. Чтобы приборы лучше работали под капот нужно поставить бачки для жидкостей от 2110.Другой не менее распространенный вариант, это установка приборной панели от ГАЗ 3110. Она также смотрится намного лучше. Сама установка практически не отличается от аналогичной работы с панелью от ВАЗ 2110, также она подгоняется по размерам с помощью паяльника и ножниц. Но тут придется повозиться с подключением приборов. Например, приобретается тройник от «шестерки», с его помощью подключается эконометр и датчик давления масла. Рекомендуется поставить датчик измерения скорости, используемый в десятом семействе ВАЗов.Это наиболее простые к установке панели. Но можно применить эту деталь и от других иномарок. Только обязательно учтите соответствие приборов ВАЗ 2107 и выбранной иномарки. Проще всего найти похожий набор показаний датчиков выведенных на панель в машинах иностранного производства выпущенных в конце 80-х, начале 90-х. Меняем торпедуНекоторых водителей не устраивает внешний вид торпеды на ВАЗ 2107. Иногда на машине может стоять этот элемент от «пятерки». В таком случае к неприятному внешнему виду добавляется еще и чисто практическое неудобство. Приходится закрывать бардачок универсальным «замком», а точнее заклеивать скотчем. Иначе он будет постоянно открываться. Поэтому можно поменять торпеду. Из наших моделей лучше всего подойдет запчасть от ВАЗ 2115. Только придется с помощью монтажной пены заделать мелкие не состыковки. Из иномарок лучше всего сюда подойдет торпеда от BMW E30. Выглядеть она будет намного выигрышнее. Есть и другой вариант, поставить торпеду от Toyota Camry.Она немного шире, чем стандартная деталь. Поэтому для более точной установки придется немного подрезать торпеду снизу по бокам. Но и в таком случае она будет мешать стеклоподъемникам. Поэтому приготовьтесь сразу установить электрические подъемники. Это будет оптимальным вариантом. Также придется помучиться с установкой кожуха руля. Стандартный кожух не поместится в проем для руля на панели BMW. Поэтому мастера обычно выполняют подгонку. Некоторые режут панель, но намного проще отрезать лишнее от кожуха. Крепления лучше использовать стандартные от родной торпеды, только их немного выгибают. Часто торпеда может проседать вниз, поэтому желательно сразу предусмотреть подпорку.Подключение печки. Многие водители не могут подключить печку. Дело в том, что воздуховоды не совпадают. Поэтому придется делать специальные переходники. Для этого можно использовать воздуховоды с Газели. Останется только их немного подогнать и закрепить. Тросик с печки лучше всего использовать от BMW. Его намного проще подключить к печке, чем родной жигулевский к новой торпеде.Кстати, по

Как заменить на приборной панели лампы подсветки

Руль опускается в нижнее положение.
Откручиваются два верхних самореза, декоративная накладка вытаскивается.
Откручиваются три самореза фиксации приборной панели.

Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

Отвертка плоская.
Отвертка крестообразная.
Новая лампочка.

Инструкция проведения работ:

Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
Подключается аккумулятор.
Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
Дефлекторы направляются максимально вверх.
Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
Кнопка аварийной сигнализации вытаскивается.
Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

Поддевается отверткой и вытаскивается колесико.
С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Расположение ламп на панели приборов ВАЗ 2107

На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.

Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:

Сигнализация малого количества бензина в баке.
Подсветка приборов.
Контроль работы указателей поворотов.
Сигнал об отсутствии зарядки аккумулятора.
Указатель включенных габаритных огней.
Сигнализация низкого давления масла.
Указатель включенного ручного тормоза.
Указатель дальнего света.
Сигнализация о не исправности системы принудительного впрыска на двигатели.
