Как отключить и включить иммобилайзер на калине

Отключение иммобилайзера

Перед тем как обойти иммобилайзер на Калине и других творениях АвтоВАЗа лучше, конечно, проконсультироваться со специалистом, но если ваши познания в электронике позволяют, то на этой процедуре можно сэкономить. Помимо необходимых знаний вам понадобятся:

• вороток;
• карданный шарнир;
• крестовая отвертка;
• удлинитель;
• фигурная бита.

Вооружившись всем необходимым, откручиваем аккумулятор и снимаем защиту с приборной панели. Капризный иммобилайзер будет расположен за элементами управления отоплением, неподалеку от магнитолы. Внешне девайс выглядит неброско, как небольшая черная коробочка размером 5х10 см. После этого начинается самое сложное.

Чтобы вытащить заветную черную коробочку необходимо открутить болты, которые соединяют девайс с панелью управления. Перед этим нужно отключить подачу питания от АПС, для этого вытяните штекер и удерживайте его специальным фиксатором. Не забудьте реанимировать линию диагностики, после того как иммобилайзер был извлечен. Отключение иммобилайзера Приора или Калина закончено, теперь нам нужно настроить АПС.

Самое главное на этом этапе – полностью удалить совершенно всю информацию, которая была оставлена в блоке ЭБУ (энергозависимой памяти). Сделать это будет сложнее, так как иммобилайзер, скорее всего, будет оснащен системой EEPROM, которая отвечает за хранение данных. Тут есть два пути решения такой проблемы:

• Можно доработать блок управления путем перепайки чип-резистора. Для этого блок нужно подключить к ПК и воспользовавшись специальным пак-загрузчиком считать прошивку. После этого достаточно поставить новую прошивку EEPROM и впаять чип на его законное место.
• Можно не извлекать чип и воспользоваться программой Combiset, которая работает по тому же принципу что и EEPROM.

В некоторых моделях иммобилайзеров устанавливаются «хитрые» EEPROM, с которых невозможно удалить всю информацию, а ненужные «хвосты» ни к чему хорошему не приведут. Как отключить иммобилайзер Приора в этом случае? Да очень просто, отредактируйте файл дампа. Для этого нужно заменить его байты и вместо 2-7 цифр вписать комбинацию FF.

Для того чтобы вскрыть ЭБУ из иммобилайзера необходимо вынуть разъем штатной проводки и отсчитать в нем 9 и 18 контакты (всего их 20). Эти провода необходимо связать и заизолировать.

Дело осталось за малым. Подсоединяем все разъемы к блоку управления и ставим его обратно. Устанавливаем консоль и беспрепятственно заводим движок. Готово!

Если же по некоторым причинам вам нужно, наоборот, активировать иммобилайзер, кстати, его активация частенько может помочь при перебоях с работой девайса, то тут придется воспользоваться ключом.

В случае отказа иммо, производитель предлагает воспользоваться секретным паролем, который предварительно нужно активировать на авто. Перед тем как активировать иммобилайзер на Гранте, Калине или Приоре убедитесь, что вы не потеряли специальный обучающий ключ, который нужно вставить в замок зажигания.

После этого пару раз включите и выключите зажигание и выньте ключ. Индикатор АПС должен «промигаться» в течение 6 секунд. И тут самое интересное. За это время вам нужно успеть вставить рабочий ключ и включить зажигание. После того как прозвучат 3 сигнала зуммера и еще 2 раза, зажигание нужно выключить и быстро вынуть ключ.

Далее, включите зажигание и обратите внимание, чтобы загорелся символ «Проверьте двигатель». После того как он погаснет можно вводить пароль. Тут существуют свои стандарты

Пароль обязательно должен состоять из 6 цифр от 1 до 9. Рекомендуем вам выбирать цифры поменьше, потом вы поймете почему

Тут существуют свои стандарты. Пароль обязательно должен состоять из 6 цифр от 1 до 9. Рекомендуем вам выбирать цифры поменьше, потом вы поймете почему.

Когда пароль придуман, нажимаем на педаль газа до упора, и ждем пока снова не загорится «Проверьте двигатель». После этого газ удерживаем не более 3 секунд и отпускаем. Лампа должна погаснуть.

Теперь можно вводить код. Предположим первая цифра 2. Для ввода дважды нажимаем на педаль, загорается «Проверьте двигатель» — отпускаем педаль (держать можно также не больше 3 секунд). Если лампа погаснет, значит, первая цифра кода записана, осталось зафиксировать ее в памяти контроллера.

Если пароль был активирован, и в какой-то ситуации иммо подвел, движок можно будет быстро запустить.

Как отключить иммобилайзер Калина: что нужно знать

Начнем с того, что иммобилайзер сегодня является фактически обязательным устройством в любом современном автомобиле. Многие модели АвтоВАЗ также не стали исключением, в том числе иммобилайзером оснащена и популярная Lada Kalina. При этом в отличие от иномарок, иммо на ВАЗ может работать со сбоями.

В свою очередь, ошибки иммобилайзера Калина не позволяют нормально эксплуатировать автомобиль, что является большой проблемой для владельца. В подобной ситуации может потребоваться отключить ИММО на Калине

Далее мы рассмотрим, как отключается иммобилайзер на Калине, а также на что следует обращать внимание

Когда нужно отключение?

Существует несколько причин, по которым может понадобиться отключение иммобилайзера:

• во-первых, данный вид защиты случается с браком (вернее – конструкторской недоработкой) еще с завода. Особенно – у первых ВАЗ 2110, на которые устанавливался иммобилайзер. В машины более позднего выпуска добавили даже опцию альтернативного запуска движка в обход защиты. Срабатывает это только на один раз таким образом: если система «заглючила», нужно ввести индивидуальный цифровой шестизначный пароль, затем активировать опцию, нажав на педаль газа положенное количество раз. Причем, проделать это нужно шесть раз. К примеру, ваш пароль – 155999. Вы должны нажать на газ 1 раз, чуть подождав – пять раз, чуть подождав – еще 5 раз, затем – трижды по 9 раз с перерывами. Если через какое-то время «глюк» случится снова, автомобиль получится завести, если повторить то же количество нажатий на газ. Об этой функции можно больше узнать в инструкции, полагающейся для каждого иммобилайзера;
• во-вторых, при полной разрядке аккумулятора компьютер может запомнить это как ошибку, и не давать двигателю запуститься. Электронный блок управления мотором и противоугонка обмениваются информацией диагностической линией K-Line, поэтому, лишившись питания, воспринимают это как ошибку;
• в-третьих, ЭБУ может его заблокировать по ему одному понятным причинам, в которых обычному автолюбителю так просто не разобраться. К примеру, можно легко сбить код, подключив оборудование для диагностики в то время, когда зажигание включено. И даже, казалось бы, невинный включенный мобильный телефон может «сбить» иммобилайзер (особенно, первых выпусков);
• еще система может попросту сломаться.

То есть причин для того, чтобы отключить иммобилайзер, много. Но нельзя просто выдернуть разъем, и считать, что дело сделано. На такое действие ВАЗ 2110 откликнется отключением всей системы запуска двигателя. Здесь нужно знать некоторые правила, чтобы следовать им.

Двигатель не заводится из-за иммобилайзера?

Привет. Сегодня хотел рассказать о штатной сигнализии(иммобилайзер

), которая устанавливается на автомобили заводом изготовителем. Кратко затронуть принцип работы, поломки и их устранение, связанные с иммобилазером. Разберем иммобилайзер на примере автомобилей семейства ВАЗ.

Краткая справка.

Иммобилайзер- штатное противоугонное устройство, предназначенное для блокирования блока управления двигателя , в случае попытки несанкционированного запуска двигателя, при выходе с завода все иммобилайзеры находятся в не обученном состоянии. Затем перед продажей производят их активацию. В случае автомобилей семействаВАЗ в комплекте идут 2-а черных( рабочих) ключа и один красный(обучающий). На последних моделях, касаемо, Vesta и Х-Rey в комплекте один ключ рабочий с кнопками и второй обучающей без кнопок.

Иммобилайзер осуществляет обмен данными с электронным блоком управления (ЭБУ) двигателем.

Иммобилайзер разрешает или запрещает запуск двигателя.

Если считывание с рабочего ключа прошло успешно, то запуск разрешен. В случае попытки завести не снимая с охраны,иммобилайзер блокирует работу бензонасоса, системы зажигания , стартера. На 2110-2115, Калинах и Нивах Шевроле устанавливался иммобилайзер АПС-4 и АПС-6. На Приоре иммобилайзер уже встроен в блок электропакета.

При обучении ключа информация в виде кода прописывается в eeprom

(еепром- это энергонезависимая память, сохраняющая данные да же при отключенном питании) блока управления двигателем. С самом же иммобилайзере так же есть eeprom, в котором прописывается информация о двух обученных ключах. Таким образом получаетсякомплект: ключи, иммобилайзер, ЭБУ. Как писалось выше в случае неправильной работы иммобилайзера автомобиль просто не запустится. Следует выделить ряд причин из-за чего может произойти сбой в работе штатной сигнализации:

• Сильно усаженный аккумулятор. В этом случае в eeprom может прописаться электронный мусор и двигатель не запуститься;
• Обучающий ключ следует держать подальше от замка зажигания, так как он может снова занести код в еепром;
• Поломка блока иммобилайзера. Блок иммо может сам занести коды в ЭБУ и дигатель не запуститься.

На приборном щитке имеется индикации штатной сигнализации в виде значка

машинки с ключом:

• При включении зажигания лампочка индикации загорается на 1-2 секунды и тухнет — это значит код прочитан и двигатель запустится;
• При включении зажигания индикация иммо начинает моргать при повороте ключа в положение стартер или же посто при включенном зажигании;
• При включении зажигания лампа индикации загорается на 10 секунд и тухнет — так получается после чистки eeproma в ЭБУ.

В случае отказа иммобилайзера необходимо снять разъем с него

ипроизвести чистку области eeprom блока управления двигателем. Для этого необходимо специальное оборудование. В некоторых блоках можно вписать значение FF во все ячейки. В других следует зачищать eeprom только по определенным адресам.

Если после процедуры чистки двигатель запустился, можно попробовать снова прописать коды с помощью обучающего ключа.

Кому штатная сигнализация уже не нужна может снять разъем с иммобилайзера. После снятия разъема необходимо перемкнуть в нем контакты 9 и 18.

Это необходимо для восстановления k-line для установки связи

между диагностическим оборудованием и блоком управления двигателем.

Если кратко о импортных авто, то там в случае не запуска двигателя , в ЭБУ записывается прошивка без опроса иммобилайзера.

Надеюсь статья будет полезна автолюбителям.

Принцип работы

Задача иммо не дать возможность злоумышленнику завести автомобиль с целью его угона. Корпус прибора имеет небольшие размеры и размещается в труднодоступных для взлома местах. Если стандартная сигналка способна только отпугнуть вора, то иммобилайзер не дает завести машину при отсутствии у человека специального электронного ключа (метки).

Существует 3 группы защитных устройств:

• контактные;
• кодовые;
• бесконтактные.

Контактные и кодовые иммобилайзеры выдают злоумышленнику свое расположение, из-за наличия считывателя или устройства для ввода кода. Для запуска мотора необходимо ввести код или приложить чип к контактной площадке. Эти устройства заблокируют запуск двигателя только при первоначальном запуске. Такой режим защиты напоминает режим работы секретной кнопки. Установка секретной кнопки дешевле, чем стоимость этих устройств, поэтому они не получили сильного распространения.

Современные российские автомобили укомплектовываются штатными иммобилайзерами бесконтактного типа, у которых чип с кодом находится в ключе зажигания. Устройство защиты работает следующим образом:

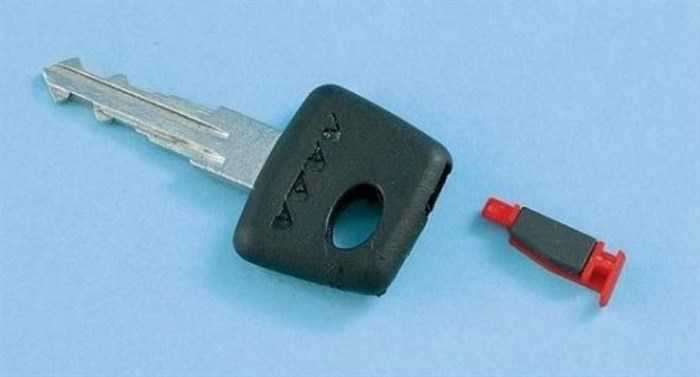

1. Водитель вставляет ключ в замок зажигания, при повороте ключа ток из бортовой сети поступает на катушку из медного провода, намотанную вокруг замка.
2. Сгенерированный импульс электромагнитного поля, распространяясь в пространстве, наводит ток на микроантенне, которая расположена в корпусе ключа зажигания, и заряжает емкость, подающую напряжение на чип, содержащий код.
3. Сгенерированный чипом сложный электромагнитный сигнал передается обратно на катушку, навитую вокруг замка зажигания. Код в виде электрического сигнала поступает в иммобилайзер, который проводит процедуру распознания. Если иммо подтверждает подлинность кода, он отправляет в электронный блок управления двигателем (ЭБУ) команду на запуск мотора автомобиля.

Такой тип защитных устройств тестирует чип 1 раз при запуске двигателя, более продвинутые иммобилайзеры имеют реле вида «WAIT-UP», которое не блокирует работу двигателя при отсутствии движения автомобиля. Эта противоугонная система тестирует чип с заданной периодичностью.

Такие системы работают на чистоте 2,4 ГГц, имеют миниатюрные размеры и размещаются в жгуте проводов с целью сокрытия от злоумышленников. Метка оборудована батарейкой, и ее тестирование противоугонной системой проводится с заданной частотой. Кодированный чип следует хранить отдельно от ключа зажигания. Это повышает защищенность автомобиля от возможного угона. Если водителя насильственно удалили из машины, то двигатель заглохнет через заранее настроенное время.

Если при повороте ключа зажигания значок иммобилайзера моргает или не погас, а двигатель не завелся, то, скорее всего, это в машине возникла неисправность в противоугонной системе.

Что отключает иммо в автомобиле?

Конструктивно в состав этого устройства входят электронные контроллеры, выполняющие блокировку основных систем транспортного средства — карданного вала и двигателя. Иммобилайзер может также деактивировать работу систем зажигания и подачи топлива в мотор.

Стоит ли отключать иммобилайзер самому?

Неопытным автолюбителям лучше этого не делать, если иммобилайзер зафиксирует попытку взлома или вскрытия элементов устройства, то он заблокирует работу двигателя. В итоге придется обращаться к специалистам.

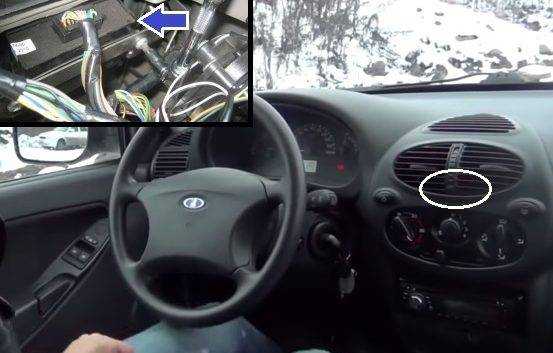

Где находится иммобилайзер на Калине?

Блок управления иммобилайзером на Лада Калина находится в глубине панели приборов в районе центрального воздуховода системы микроклимата. Антенна считывателя сигнала в форме кольца располагается в замке зажигания. Сам чип вмонтирован в головку ключа и считывается автоматически при вставке ключа в замок.

Доступ к устройству

Для доступа к блоку потребуются инструменты:

• отвертка с крестообразным жалом;
• пластиковая отвертка для снятия элементов декора на панели;
• удлинитель с карданным шарниром и головка для крестообразных винтов (для снятия блока).

Последовательность разборки панели на базовой Калине 1 без кондиционера:

1. Отключить аккумуляторную батарею от бортовой сети.
2. Открыть пепельницу и отвернуть четыре винта крепления корпуса, вынуть его из гнезда.
3. Демонтировать две заглушки, расположенные по бокам от кнопки аварийной сигнализации.
4. Отвернуть еще два винта крепления, которые находятся под заглушками.
5. Демонтировать поворотные переключатели температуры и направления воздушных потоков.
6. Потянуть на себя центральную облицовку и снять ее с защелок.
7. Отключить электрические разъемы, идущие к компонентам, установленным на облицовке.
8. Снять штатный блок, закрепленный в пластиковом корпусе под центральным воздуховодом, при помощи двух винтов.
9. Отключить штекер проводки с блока путем нажатия на фиксатор.

На фото показаны основные этапы снятия блока иммобилайзера на ВАЗ Калина.

Винты крепления пепельницы

Снятие корпуса пепельницы

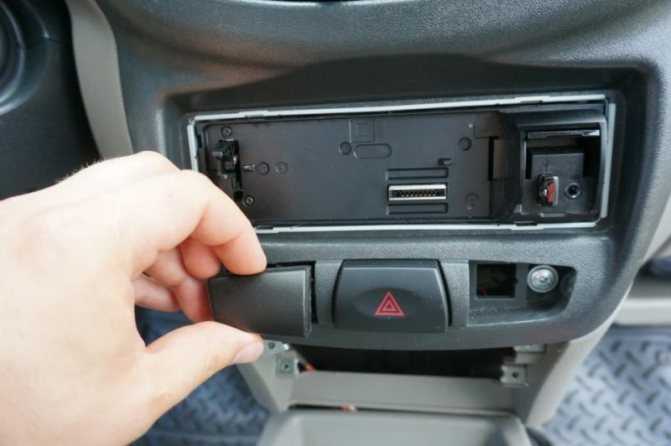

Снятие заглушек

Снятие разъемов

Жгуты проводки

Внутренняя плата иммобилайзера

Рекомендации по правилам отключения

Отключение иммобилайзера задача не сложная, но в этом деле важна последовательность. Для деактивации устройства действуем согласно схеме, прилагаемой производителем. Обнаруживаем устройство, где стоит оно, и пробуем отключить его от питающего модуля.

Запасаемся инструментом:

• резиновым молотком;
• отверткой с крестообразным профилем;
• фигурной битой;
• карданного типа шарниром с соответствующим удлинителем.

Действуем!

1. Снимаем АКБ.
2. Извлекаем защиту приборной панели.
3. Иммобилайзер выглядит как черная коробка небольших габаритов и расположен за управляющим модулем отопления салона. Здесь сложность возникнет с подступом к болтам, которыми зафиксировано устройство.
4. Предварительно потребуется обесточить «АПС». Для этого выдергиваем штекер, придерживая рукой его пластмассовый фиксатор.
5. Иногда владельцы LADA Kalina забывают о необходимости восстановления диагностической связи (линии) после демонтажа противоугонного модуля. Для этой цели потребуется перемычка, посредством которой происходит восстановление обмена импульсами между колодкой диагностики и самим ЭБУ. Если потребность в такой опции отсутствует, то действуем проще – коммутируем соответствующие кабели, чтобы обеспечить функционал «K-line».

Завершив процедуру удаления, снова настраиваем «АПС». Потребуется стереть весь перечень данных, сохраняемых иммобилайзером в энергозависимой памяти модуля управления мотором.

Данный процесс имеет следующий вид.

1. Не забываем заранее извлечь разъем с проводами из гнезда устройства.

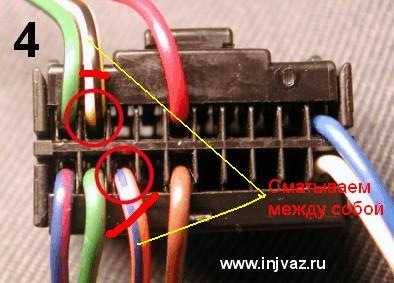

2. Теперь прибегаем к соединению контактов, маркируемых как «18» и «9.1».
3. Вскрываем корпус контроллера, где стоит он, видно на схеме, и вставляем чип с чистящей утилитой вместо штатной микросхемы проводки. Пытаемся запустить двигатель. Он заведется в случае корректного выполнения всех указанных действий.
4. Если не получается извлечь обозначенную микросхему, то можно найти программный продукт «Combiset», который также способен выполнить очистку памяти. Когда и этот способ не приносит результата, тогда потребуется перепаять само гнездо схемы.

Более везучими оказались владельцы LADA Kalina с ЭБУ в версии «Январь 5.1». Модуль позволяет легко установить программу «Eeprom». Она способна перезаписать данные с новой прошивкой, которую можно получить от необученного противоугонного устройства посредством считывания с бортового контроллера. Указанные действия обеспечивают возможность ЭБУ самостоятельно генерировать требуемый пароль, после чего пуск мотора будет разрешен.

Иногда имеют место случаи, когда не удается в полном объеме ликвидировать данные, к примеру, с «Eeprom». Выход есть! Пробуем редактировать дамп-файл. Здесь байты от «2» до «7» сменяем буквами «FF».

Отключение иммобилайзера своими руками

Процедура отключения блокировки различается в зависимости от модели микропроцессора.

Блок Bosch М7 4

Для снятия иммобилайзера вам потребуются:

• ПК или ноутбук, на котором предустановлена ​​утилита Winflashecu v.1.14;
• кабель с переходником K-Line, подойдет универсальный вариант;
• программа, с которой микропроцессор может работать при отключенном блоке;
• несколько кабелей разной длины.

Порядок выключения следующий:

1. Провода с клеммами отсоединены от АКБ. Также необходимо отсоединить разъемы с проводами от блока управления двигателем, который находится в моторном отсеке автомобиля. Для этого снимается верхняя пластиковая крышка, затем снимается фиксатор пэда тарелки. Это большой разъем, маленькую вилку трогать не нужно.
2. Затем провод устанавливается в контакты А4 и В2 со стороны колодки. Эти проводники используются для обеспечения дополнительной мощности 12 вольт. Для завершения работы они должны быть подключены к аккумулятору через промежуточный выключатель. Заглушка установлена ​​на место, защелка зафиксирована.
3. Адаптер K-Line с проводом устанавливается в диагностический разъем, который находится в салоне автомобиля. Для доступа к нему необходимо снять пластиковую крышку, расположенную на центральной консоли.
4. В настройках ПК скорость передачи информации установлена ​​на 38400 бит / с.
5. Запустится ранее установленная программа. В окне настроек необходимо указать номер порта, установленную скорость и тип модуля микропроцессора immo. В нижнем углу должно гореть сообщение «Нет соединения». Затем запитываются контактные элементы А4 и В2. Активируется зажигание, после чего сообщение «Нет связи» сменится на «Связь с ЭБУ». В то же время будет активирована кнопка запуска операции.
6. Данные считываются из EEPROM, это программное обеспечение контрольной панели. Эту информацию необходимо сохранить на ПК.
7. Затем на компьютере выбирается новое программное обеспечение, оно загружается в память микропроцессора. Для этого нажмите кнопку «Записать EEPROM». Начнется процесс загрузки, который необходимо завершить. После этого утилита на компьютере закрывается и зажигание автомобиля выключается.
8. Дополнительные силовые кабели отсоединяются от контактов разъема. Вам необходимо убедиться, что иммобилайзер снят. При запуске бесчипового двигателя индикатор на панели управления загорится на несколько секунд и исчезнет.

Блок Bosch 7 9 7

Чтобы отключить иммобилайзер на Калине с таким ЭБУ, его нужно будет поменять. Для этого необходимо перепаять резисторный элемент. Рекомендуется доверить процедуру специалистам. Когда задача завершена, устройство мигает.

Пользователь Влад В рассказал о самодеактивации блока двигателя в автомобилях, оснащенных блоком 7 9 7.

Блок Январь 7 2

Для выполнения упражнения вам понадобятся:

• Адаптер K-Line, например BM9213;
• ПК или ноутбук, на котором установлена ​​утилита ChipLoder 1.97.7;
• паяльник, мощность которого будет 25-40 Вт, а также канифоль и олово;
• несколько кабелей с переключателем;
• резистивный элемент, его сопротивление составит 3,6-5 кОм;
• разъемы для подключения кабелей с микропроцессором;
• аккумулятор 12 вольт.

Порядок выключения следующий:

1. Электроснабжение электрической сети машины отключено; для этого клемму с зажимом отключают от АКБ. Разбирается модуль микропроцессора.

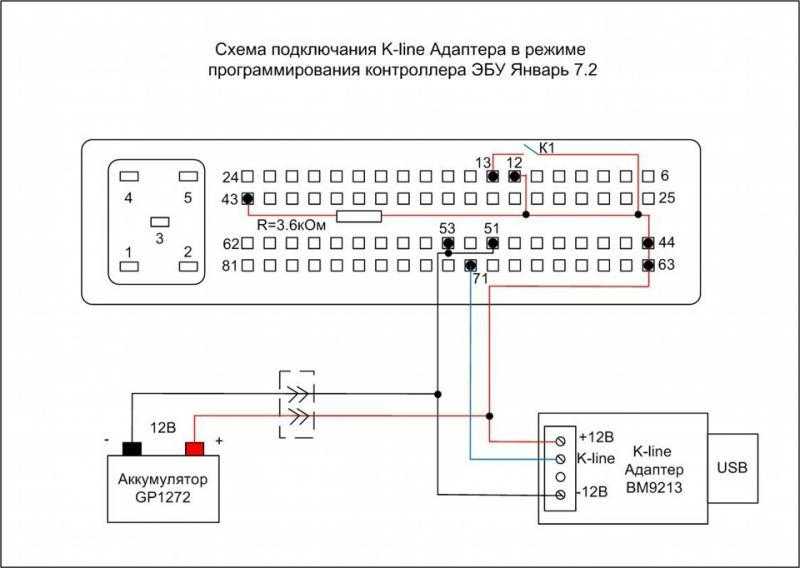

2. Корпус блока управления залит изоляцией. Схема собрана по фото.
3. Затем адаптер подключается к ПК или ноутбуку.
4. С помощью переключателя необходимо смоделировать работу системы зажигания.
5. Утилита запускается на компьютере. После его запуска необходимо установить связь с микропроцессорным модулем.
6. заводская прошивка считывается с блока управления. Информация сохраняется на жестком диске ПК. После успешного прочтения вы нажимаете кнопку «Удалить immo». Вы должны дождаться появления окна подтверждения с текстом «Блокировка снята» на экране компьютера».
7. Программа закрывается, зажигание выключается выключателем.
8. Перед установкой микропроцессора на автомобиль необходимо отключить импульс от блока двигателя. При снятом разъеме с помощью куска провода необходимо замкнуть контактные элементы с номерами 9 и 18.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

1. Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
2. Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

• компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
• адаптер и шнур K-Line, например, VAG-COM 409.1;
• заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
• несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

1. Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
2. Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
3. Установить разъем на место и застегнуть фиксатор.
4. Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
5. Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
6. Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
7. Подать дополнительное питание на пины А4 и В2.
8. Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
9. Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
10. Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
11. Дождаться подтверждения успешности загрузки.
12. Закрыть программу и выключить зажигание.
13. Снять провода дополнительного питания.
14. Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

• адаптер K-Line, например, ВМ9213;
• компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
• паяльник с мощностью 25-40 Вт;
• припой и канифоль;
• провода и переключатель;
• резистор с сопротивлением от 3,6 до 5 кОм;
• штекеры для подключения проводов к блоку управления;
• аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

1. Отключить питание от бортовой сети автомобиля и снять ЭБУ.
2. Обернуть корпус блока изолятором.
3. Собрать схему в соответствии с фото.
4. Подключить адаптер к компьютеру.
5. При помощи тумблера сымитировать включение зажигания.
6. Запустить приложение и установить связь с блоком.
7. Считать заводские данные блока и сохранить их на жесткий диск.
8. Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
9. Закрыть приложение.
10. Выключить тумблером зажигание.
11. Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Описание и характеристика

Первое поколение лады Калины закончило свое победное шествие по дорогам страны в далёком 2013 году. Сменившая её Лада Калина следующего, второго поколения, впитала в себя все достоинства своего предшественника. При этом были учтены и передовые достижения европейского автомобилестроения. Сегодня Калина — современный, надёжный, легко управляемый, бюджетный автомобиль В класса в кузове универсал (ВАЗ 2194) и хетчбек (ВАЗ 2192). Кроме того необычайным спросом пользуются модификации Калины Cross и Калины NFR. Серьёзных притязаний со стороны серьёзных злоумышленников на незаконное обладание Калиной не наблюдалось. Но вот попытки грабежей салона, как и стремление, мелкого хулиганствующего поколения, погонять на угнанных машинах, отмечались неоднократно. Для возможного сокращения подобных инцидентов производитель стал устанавливать на все модификации Лады Калины штатные сигнализации динамического типа.

Принцип их управления достаточно прост и понятен любому, неискушённому в электронных премудростях, водителю:

• владелец ключа зажигания, нажимая на 1-ну из 3-х кнопок, посылает радиосигнал штатной сигнализации Лады Калины;
• автосигнализация машины, состоящая из иммобилайзера, ЭБУ (центральный блок) автомобиля и самого ключа, получает кодированный сигнал. При его совпадении, с ранее записанным в автосигнализацию кодом, выполняется набранная команда;
• при запуске двигателя Лады Калины прописанным ключом зажигания, иммобилайзер машины, получив от него достоверный, надёжный код, передаёт команду штатному ЭБУ на запуск двигателя;
• ЭБУ, в свою очередь, снимает установленные блокировки на запуск мотора и осуществляет его пуск;
• в противном случае, когда иммобилайзер машины не узнаёт поступившего сигнала, Лада Калина начинает громко возмущаться всеми имеющимися у неё возможностями. Включается сигнал и будут мигать поворотники автомобиля.

Как отключить иммобилайзер самому

Чтобы убрать блокиратор и удалить информацию о нем из памяти, можно использовать несколько вариантов.

Блок Bosch М 7 4

Процедура выполняется после подготовки:

• ПК либо ноутбука с утилитой Winflashecu, версия программы должна быть 1.14 либо выше.
• шнура для интерфейса К-Лин с адаптером, можно использовать устройство ВАГ-КОМ 409.1;
• утилиты для перепрошивки и настройки управляющего модуля с отключенной поддержкой блокиратора;
• кабелей разной длины.

Блок Bosch 7 9 7

Перепрошивка микропроцессорного модуля осуществляется по вышеописанному алгоритму. Но нужно учесть, что этот блок подлежит доработке. Для этого придется перепаять один резисторный элемент на плате устройства. Рекомендуется обратиться на сервис, процедура должна осуществляться специалистами, имеющими опыт в пайке мелких деталей.

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Пользователь Vlad V подробно рассказал об отключении управляющего устройства блокиратора двигателя Бош модели 7.9.7.

Блок Январь 7 2

Для выполнения задачи подготавливается:

• К-Лин адаптер, к примеру, устройство ВМ9213;
• ПК либо ноутбук, на него предварительно загружается утилита ЧипЛоудер версии 1.97.7 или выше;
• паяльник с оловом и канифолью;
• комплект проводников и выключатель;
• резисторное устройство, сопротивление которого составит 3,6-5 кОм;
• разъемы для соединения проводов с управляющим модулем;
• рабочий аккумулятор.

Процедура отключения осуществляется так:

1. Выполняется обесточивание бортовой сети машины, для этого отключается питание от АКБ. Производится демонтаж микропроцессорного модуля.
2. Сам корпус устройства оборачивается изолятором. Надо собрать схему из подготовленных элементов, как показано на фото.
3. Производится подключение адаптера К-Лин к компьютеру.
4. Посредством выключателя имитируется работа системы зажигания.
5. На компьютере запускается программа. Автоматически выполняется синхронизация связи с блоком управления.
6. С помощью утилиты считывается установленная на управляющем устройстве прошивка, а затем данные о ней сохраняются в память компьютера. Если процедура считывания успешно окончена, нажимается кнопка «Убрать иммо». Надо подождать, пока на дисплее ПК либо ноутбука появится окно с надписью «Иммобилайзер удален».
7. Утилита закрывается. С использованием выключателя, как показано на схеме, выполняется отключение системы зажигания.
8. Перед обратной установкой блока управления от иммобилайзера отключается сигнал. Когда колодка отсоединена, куском кабеля следует замкнуть контактные компоненты, маркированные как 9 и 18.

Блок Январь 5 1

Процедура удаления в таких моделях иммо выполняется путем демонтажа и перепайка флеш-памяти из блока. Для осуществления задачи рекомендуется обратиться к специалистам, поскольку сделать это самостоятельно проблематично. Перепайка производится с использованием программатора, а также термофена.

Устройство

Данная автомобильная система противоугонная, или сокращенно – АПС, в случае попытки похищения должна блокировать двигатель, чтобы вор не смог его завести.

Иммобилайзер бывает двух типов:

• контактный;
• бесконтактный.

К сожалению, невзирая на то, что сама по себе Калина признана потребителем очень удачной автомашиной, экономичной и легкоуправляемой, устанавливаемые на ней штатные иммобилайзеры имеют один общий грешок – они регулярно, что называется, виснут. И в этой ситуации транспортное средство отказывается выполнять и команды собственного владельца, что часто ставит их в незавидное положение.

Как правильно отключить иммобилайзер на Калине, мы расскажем ниже, но сначала поведаем, что собой представляет данное устройство – эти знания не помешают любому автолюбителю.

Следует отметить, что все без исключения сходящие с конвейера новейшие машины из семейства Лада снабжаются производителем штатной АПС-4. Это стандартное противоугонное устройство действует так:

• контролирует все данные передаваемые датчиками ЭБУ;
• производит блокировку электроцепи, питающей топливный насос, а также систему зажигания.

Можно запустить указанные элементы, воспользовавшись ключом. Однако контроллер АПС, к сожалению, чрезвычайно уязвим и часто выходит из строя, если, к примеру, поступит запрос о работоспособности той или иной системы в тот момент, когда двигатель функционирует. Известны также случаи отказа иммобилайзера из-за звонка на мобильный телефон хозяина машины или пассажира.

Поскольку такого рода нештатные ситуации происходили сплошь и рядом, на заводе стали снабжать Калину специальной функцией, позволяющей при нужде запустить силовой агрегат даже когда его блокирует «слетевшая с катушек» АПС.

Автовладельцу необходимо всего-навсего ввести пароль, состоящий из 6 символов. Но так просто сделать это не получится, поскольку подобная возможность предоставляется водителю не ранее, как он определенное число раз нажмет на акселератор. После ввода секретного кода АПС разрешит совершить одну поездку, как предполагали конструкторы – до ближайшего автосервиса.

Но практика показывает, что подавляющее большинство владельцев Лады Калина после первого же подобного «приключения» всерьез задумываются, нужен ли им вообще иммобилайзер. Однако далеко не все из них знают, как отключить его самостоятельно.

Кроме того, часто деактивации заводского иммобилайзера не удается избежать, если, к примеру, на машину владелец решил установить другую АПС, имеющую функцию дистанционного запуска двигателя. Хотя теория гласит, что конфликта между ними быть не должно, практика свидетельствует об обратном. Наиболее халатные специалисты по сигнализациям поступают очень просто – они в непосредственной близости от замка зажигания приклеивают родной ключ на обычный скотч или другим способом. Штатный иммобилайзер в этой ситуации будет полагать, что хозяин находится в машине. Этот вариант работает, но угнать такое авто не составит труда, ведь о подобной, с позволения сказать, хитрости воры прекрасно знают, и первым делом ищут спрятанный ключ.
