Почему горит abs в автомобиле и не гаснет

Что делать в различных ситуациях, если горит лампочка АБС на панели приборов

Такие неисправности являются наиболее вероятными в системе ABS. Не следует сразу покупать новый датчик. В большинстве случаев неисправность связана с повреждением проводки, соединяющей датчики с блоком управления АБС. Самым лучшим вариантом определения места обрыва является «прозвонка» (измерение сопротивления в цепи), начиная от разъема блока управления ABS. Для этого необходимо знать электрическую схему для конкретного блока.

Для Mercedes Sprinter 2005 г.в. схема подключения блока АБС имеет вид.

На ней видно, что датчики колес подключаются к контактам 12-13, 16-15, 14-29 и 31-30. Для того, чтобы прозвонить датчики от разъема, необходимо отключить разъем блока ABS и найти соответствующие контакты. Распиновка разъема для Mercedes Sprinter (2005 г.в.)

Если отсутствует распиновка разъема, можно найти номера крайних контактов на самом разъеме, она обычно нанесена на нем.

Далее необходимо воспользоваться мультиметром. Положение переключателя режимов установить в положение «диод», так как многие датчики имеют последовательный диод в своей схеме для устранения паразитных наводок. Прозвонку в таком случае необходимо производить в обоих направлениях.

Считается рабочим датчик и проводка, если показания мультиметра будут меньшими 1000 Ом хотя бы в одном направлении, но не менее 10 Ом (короткое замыкание проводки). Если в двух направлениях значение сопротивления будет бесконечным, в цепи или датчике имеется обрыв.

Необходимо проверить сопротивление на разъеме датчика. Они находятся либо возле стойки для передних колес, или в районе заднего ряда сидений для датчиков вращения задних колес. Если датчик не прозванивается, его следует менять.

Видео — почему горит АБС на панели приборов Приора, Калина, Гранта (диагностика неисправности):

Если датчик звонится, а проводка в целом нет, следует искать место обрыва электропроводки, соединяющий датчик с блоком управления ABS. Иногда бывает до 3-х случаев обрыва, особенно, если авто долго эксплуатировался с неисправной системой ABS.

2. Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса

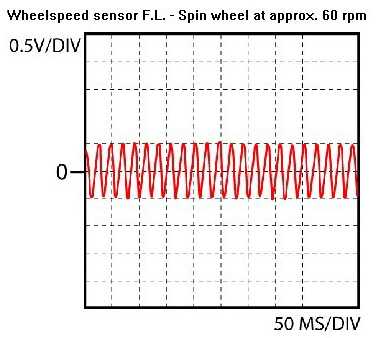

На сертифицированных СТО есть специальные устройства, регистрирующие форму электрических сигналов, — осциллографы. Вид электрических сигналов с датчика скорости должен быть приблизительно таким.

Частота импульсов зависит от скорости вращения колеса, амплитуда (размах) – от чувствительности датчика. Если зубья на оси колеса, с которых считывается информация датчиком, засорены, амплитуда сильно уменьшается. Блок ABS может не видеть эту информацию.

В некоторых моделях автомобилей информацию о вращении колеса передает специальное резиновое или пластиковое кольцо с магнитными сегментами. Очень часто при ремонте ступицы автослесари даже не задумываются, для чего оно необходимо, и попросту его не устанавливают либо удаляют преднамеренно, как лишний элемент.

Иногда в зазор между зубьями и датчиком попадает камешек, который отодвигает датчик, уменьшая его чувствительность. В таких ситуациях необходима очистка места зазора и его регулировка.

3. Отказ электроклапанов регулятора давления

Неисправность считается критической, обычно требует агрегатного ремонта (замена на исправный блок ABS или новый). Ремонт модулятора крайне сложен.

4. Неисправность по цепям питания

В такой ситуации блок АБС может вообще не диагностироваться, либо компьютерная диагностика показывает неисправность насоса. Необходимо проверить все предохранители, отвечающие за обслуживание системы ABS.

5. Отсутствие связи по CAN-шине

Эта своеобразная локальная сеть, которая связывает все блоки управления автомобиля для автоматизации управления, контроля и индикации. Неисправность относится к числу сложных, требуется вмешательство специалиста. CAN-шина представляет скрутку проводников.

Если где-то в цепи произошел обрыв или замыкание, блоки управления, в том числе и АБС теряют связь друг с другом, на ABS может не передаваться информация о скорости автомобиля с блока управления двигателем, он входит в аварийный режим.

Почему горит лампочка абс на Шевроле Лачетти

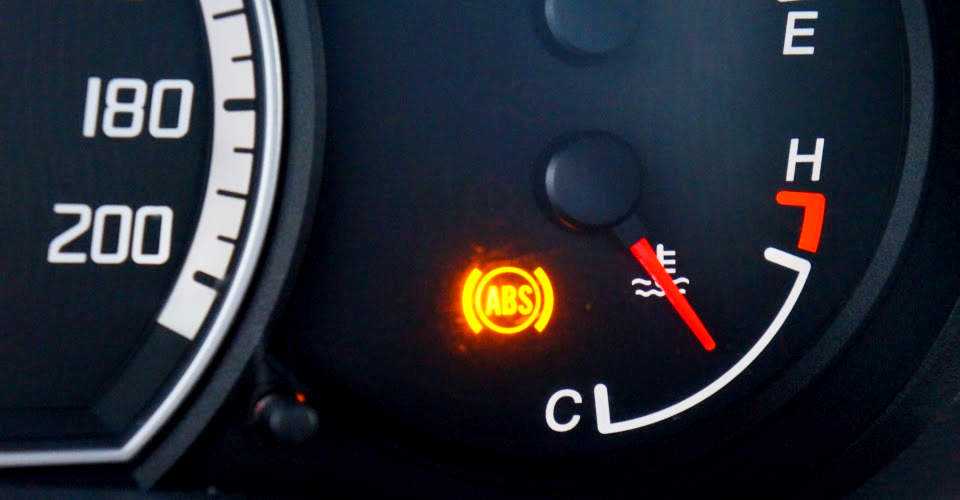

Значок АБС.

Но, стоит выделить самые распространенные причины появления данного явления:

• Датчики АБС.
• Проводка.
• Блок АБС.
• Тормозные колодки.
• Уровень жидкости и завоздушенность.
• Мозги.

Методы устранения

Панель приборов заведённого автомобиля без ошибок.

После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого.

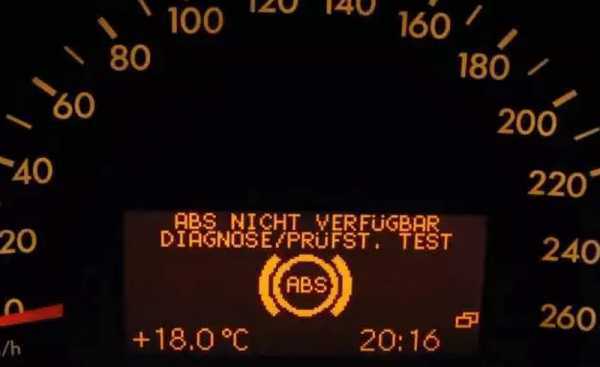

На приборной панели загорелась контрольная лампа АБС.

Датчики АБС

Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал. Таким образом, существует два варианта – почему отказали измерители.

Датчик АБС на колеса.

Первый – выход со строя непосредственно самого датчика АБС. Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Подготовка к демонтажу датчика АБС и его осмотр.

Второй – окисление соединителей в колодке проводов. Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.

Проводка

Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию. Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.

Блок АБС

В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя. Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.

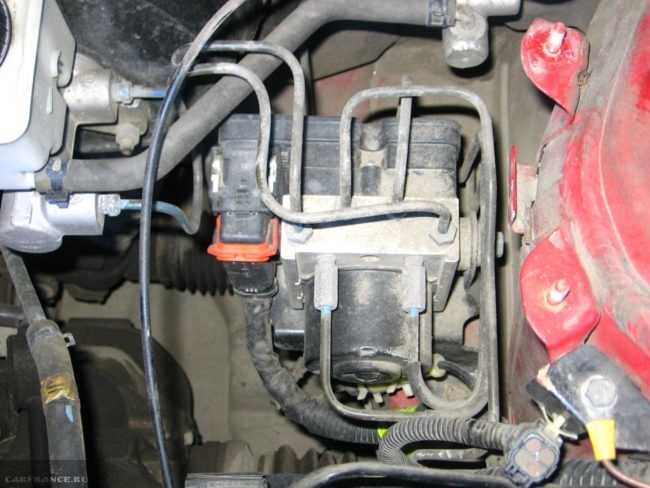

Расположение блока АБС на автомобиле.

О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

Тормозные колодки

Такие колодки должны заставить сигнализатор АБС гореть постоянно!

Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Уровень тормозной жидкости и завоздушенность

Расположение тормозного бачка под капотом.

Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

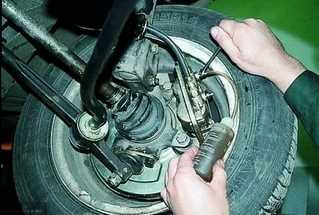

Процесс прокачки тормозов.

Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

Мозги

Расположение ЭБУ.

Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.

Подключение под диагностической линии.

Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.

Что делать, если загорелась лампочка ABS

Антиблокировочная тормозная система создана, чтобы устранять возможные проблемы во время езды, не допускать ошибок со стороны водителя при работе с педалью. При резком торможении АБС не позволит полностью заблокировать колеса, исключая занос, например на скользких участках дороги – машина мягко снизит скорость. Увидели, что на торпеде горит АБС – уменьшите давление на педаль тормоза. Дальше автомобиль все сделает за Вас.

Важно! Наличие подобной системы в авто – не повод газовать на гололеде и быстро кататься на мокрой дороге. Помните, что индикаторы, кнопки и сигналы не работают, если водитель за рулем ведет себя неправильно. Сбой в АБС грозит тем, что в нужный момент система не сработает должным образом

В лучшем случае, авто стукнется о препятствие, в худшем – исход будет летальным

Сбой в АБС грозит тем, что в нужный момент система не сработает должным образом. В лучшем случае, авто стукнется о препятствие, в худшем – исход будет летальным.

Что делать, если система ABS начала работать некорректно, моргает индикатор?

Эта ситуация – один из самых сложных сбоев системы. Дело в том, что датчики считывают неверную информацию и передают ее на управляющее устройство, которое по этой причине дает неверные команды исполнительным механизмам. К сожалению, большинство владельцев транспортных средств при обнаружении данной неисправности просто отключают систему ABS, так как это эффективная мера для предотвращения серьезных последствий во время вождения. Например, самопроизвольное включение системы при движении со скоростью выше 90 км / ч может привести к серьезному повреждению подвески, что может привести к аварийной ситуации в результате потери управления транспортным средством. В этом случае нужно сделать следующее:

• провести системную диагностику в автосервисе;
• если на отечественном автомобиле установлена ​​система АБС, ее необходимо отключить;
• вполне возможно, что после ремонта АБС компьютер нужно перепрошить, но эта мера в основном применима к иномаркам;
• отключение антиблокировочной тормозной системы не является решением проблемы, так как на большинстве автомобилей ее наличие просто необходимо и обусловлено конструктивными особенностями их шасси, кузова и ходовой части;
• нельзя полностью исключать наличие неисправностей в других частях автомобиля, вызывающих перебои в работе АБС.

Следует помнить, что только проведение диагностики на специальном оборудовании поможет установить настоящую причину некорректной работы антиблокировочной системы, которая может заключаться как в неисправности ее узлов, так и других узлов транспортного средства. Поэтому следует быть готовым ко всему. Но во многих случаях проблема решается довольно просто. Стоимость восстановления работоспособности системы АБС будет зависеть только от ее конструкции и марки автомобиля. Но необходимость проведения этих работ продиктована безопасной эксплуатацией автомобильной техники, в конструкцию которой заложена аналогичная система.

Проблемы, вызванные системой АБС, нельзя назвать трудными для решения, но они все же требуют немедленного устранения. Как видите, банальное отключение системы, которое большинство автовладельцев считает панацеей в случае неисправности, не всегда является просто волшебным средством. Остается только правильно выявить неисправность и устранить ее, ведь в большинстве случаев она не связана с работой антиблокировочной системы.

Любой, кто впервые перешел со старых карбюраторных автомобилей на новенькие автомобили среднего класса, сначала испугается, когда загорится сигнальная лампа ABS. Кто не знает, что такое АБС, понятно, что это антиблокировочная система, но не все знают, что она конкретно делает. Теперь опишем все подробно.

Устройство и принцип работы АБС

Антиблокировочная система – совокупность механических, гидравлических и электронных компонентов, объединённых в единый комплекс, призванный улучшить управляемость автомобиля. В состав АБС входят:

1. Колёсные сенсоры. Электромагнитные датчики улавливают угловое изменение положения специального венца, закреплённого на приводе, и преобразуют его в последовательность импульсов. Такие сенсоры устанавливают на всех ступицах и подключают к электронному вычислителю скорости.
2. Электронный блок управления (ЭБУ). Он получает сигналы от сенсоров, сравнивает значения скоростей и выдаёт команду на исполнительный орган. Основная задача компонента – обеспечить эффективное торможение.
3. Гидроблок. Этот рабочий орган отвечает за снижение давления рабочей жидкости в магистрали, ведущей к тормозному суппорту. В него входят электромагнитные клапаны, гидроаккумуляторы, кулачковый насос с электроприводом, разгрузочные камеры. Активация устройства приводит к уменьшению тормозного усилия на колесе, которое начинает проскальзывать.

На каждый рабочий тормозной цилиндр приходится по 2 электромагнитных клапана: впускной и выпускной. Первый – «нормально открытый». В штатном режиме он не препятствует повышению давления в тормозном суппорте. Выпускной клапан – «нормально закрытый». Он поддерживает давление в пределах, необходимых для эффективного торможения. В каждом блоке установлено 2 демпфирующих камеры и 2 гидроаккумулятора. Они обеспечивают гашение колебаний давления при работе ABS.

Внимание!

АБС интегрирована в тормозную систему автомобиля и возможность ее отключения не предусмотрена. Эксплуатация машины, если горит лампочка АБС, недопустима – это может привести к отказу тормозов.

Антиблокировочная система работает циклически, за одну секунду гидравлический блок активируется 6-7 раз. Принцип работы АБС:

1. Повышение давления. Напор увеличивается при нажатии водителем на педаль тормоза. В этом режиме впускные клапаны открыты, а выпускные закрыты. Давление рабочей жидкости беспрепятственно подводится к тормозным суппортам. Замедление автомобиля осуществляется в штатном режиме, АБС не активируется.
2. Удержание давления. Если при торможении система определит, что одно или несколько колёс замедляются быстрее остальных, ЭБУ закроет впускной клапан, отсекая тормозной суппорт от главного цилиндра. В этом случае при дальнейшем увеличении давления в закрытом контуре оно меняться не будет. Колёса, имеющие лучшее сцепление с дорогой, будут тормозить сильнее.
3. Сброс давления. Если скорость замедления колеса превысила критические значения, система откроет выпускной клапан (при закрытом впускном), разгрузив тем самым тормозной суппорт. Жидкость попадает сначала в гидроаккумулятор, а затем насосом откачивается обратно в главный цилиндр. Когда скорость замедления колеса вернётся к допустимому значению, закроется выпускной клапан, откроется впускной и цикл начнётся сначала. Если АБС сработала, водитель почувствует лёгкие толчки в педали тормоза.

Почему горит лампочка АБС при движении

Современный автомобиль снабжен различными индикаторами состояния транспортного средства. Большинство систем контролируется электроникой, но обратная реакция, с помощью которой компьютер общается с водителем, заключается в мигании лампочек или каких-то световых элементов.

Молодых водителей может насторожить ситуация, при которой горит лампочка АБС. В этом случае повода для критической паники нет, ведь основная тормозная система должна оставаться в норме.

Работа АБС в автомобиле

Помощь антиблокировочной системы заключается в том, чтобы минимизировать водительские и дорожные недочеты при нажатии на педаль тормоза. Не происходит блокировки колес, вызывающей разворот автомобиля или потерю его управляемости. Автомобиль тормозит и продолжает двигаться прямолинейно.

АБС помогает с помощью импульсного торможения, вращая/блокируя колеса в определенной последовательности. Занос при работе системы практически исключается, а происходит плавное снижение скорости транспортного средства.

В систему АБС входят такие элементы:

• гидравлический блок;
• расположенные на каждом колесе электронные датчики;
• элемент, следящий за выполнением правильности работы гидравлического блока;
• световой индикатор на приборной панели.

Выявление проблем

Если загорается лампочка АБС при движении, то это является сигналом о том, что вся система или ее отдельные элементы работают неправильно. Нормальным признаком работоспособности является загорание ее при старте автомобиля, а через несколько секунд она должна погаснуть.

В это время проходит тестирование работоспособности АБС. Подаются сигналы на все датчики, а от них поступают ответные импульсы.

Когда загорелся значок АБС и не гаснет даже во время движения, то это может быть следствием таких проблем:

• проблема со связью с каким-либо датчиком на одном из колес;
• поломка в блоке управления;
• некачественный контакт в соединительных кабелях;
• сбой во всех датчиках.

Обрыв проводов случается во время движения, а также при интенсивных вибрациях на плохой дороге. Соединения в коннекторах ослабевают и происходит разрыв. Эти неисправности решаются самостоятельно без обращения к специалистам автопредприятия.

Также причина, почему горит датчик АБС, может крыться в том, что мусор либо грязь попала на рабочие поверхности датчика, расположенного на колесе. Достаточно качественно помыть авто, и индикатор потухнет.

Нужно вспомнить, давно ли вы посещали автосервис, ведь неопытные мастера проводят диагностику колес, откидывая провода от датчиков. После этого горе-специалисты забывают все вернуть в первоначальное положение, а лампочка на панели продолжает гореть.

Неисправности с блоком управления будут более проблемными. Выявить их можно с помощью бортового компьютера, который выдаст код ошибки системы. По таким данным вычисляется проблема с анитиблокировкой. Решить вопрос самостоятельно вряд ли удастся, поэтому потребуется поездка в автосервис.

Самостоятельное решение проблемы

Для тех, кто привык действовать решительно, можно посоветовать открыть капот и найти электронный блок управления. Отключив аккумуляторную батарею, осматриваем корпус на предмет повреждений или попадания воды внутрь. При необходимости можно просушить все от лишней влаги.

В блоке для предохранителей проверяем все соединения. При этом необходимо знать, что для работы АБС могут использоваться несколько предохранителей одновременно.

Стоит проконтролировать провода, идущие к колесу от ЭБУ. Они могут разъединяться или перетираться во время эксплуатации. Такая диагностика осуществляется на поддомкраченном автомобиле.

В некоторых случаях достаточно разогнаться на ровной пустой дороге и резко затормозить. При этом все системы должны сработать правильно, а индикатор обязан погаснуть, если произошел временный сбой в ЭБУ.

В тех случаях, когда АБС работает нормально, но лампа все равно горит, достаточно откинуть клемма аккумулятора на несколько минут, чтобы произошел сброс системы. Все обязано прийти в норму.

Когда ни один из предложенных случаев приведения в порядок индикации не помог, нужно смело ехать в автосервис, чтобы с помощью компьютерной точной диагностики выявить и устранить ошибку.

Интересное по теме:

загрузка…

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие. » alt=»»>

1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

АБС или ABS, уже из расшифровки английской аббревиатуры (Anti-lock braking system), становится ясно что, это не отдельная деталь, а система, предотвращающая блокировку колес при торможении. В двух словах, на вопрос: что такое АБС, можно сказать так – это система датчиков, которые контролируют скорость автомобиля и скорость вращения колес. В большинстве современных автомобилей ABS работает вместе с EBD — системой распределения тормозных усилий.

Основными компонентами составляющих систему ABS можно выделить:

• Датчик поворота;
• Датчик сдавливания в тормозах;
• Блок управления АБС;
• Гидравлический блок.

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Современная система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией. Наибольшее влияние имеют колесные датчики, поскольку больше всего подвергаются загрязнению, поэтому, время от времени требуется замена датчика АБС.

Когда анти блокировочная система имеет какую то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным. Дабы разобраться что именно за поломка в АБС нужна диагностика.

Основные причины неисправности системы АБС

В общем виде типовая система ABS автомобиля имеет вид.

Обычно электронный блок управления АБС и модулятор (насос с регулируемыми клапанами) объединены в единый блок. Принцип действия системы заключается в кратковременном блокировании подачи давления в тормозную трубку колеса, в случае, если соответствующий датчик показал отсутствие вращения колеса.

Опытные водители знают, что на автомобилях без системы ABS необходимо производить торможение на скользкой дороге кратковременными нажатиями на педаль тормоза для предотвращения блокирования колеса. В случае блокировки колес автомобиль становится неуправляемым, что может привести к ДТП.

Основными причинами неисправности системы ABS являются:

• неисправность электронного блока управления;
• отказ электроклапанов в модуляторе;
• неисправность датчиков вращения колес;
• повреждение электропроводки к датчикам вращения колес;
• повреждение или засорение зоны датчика вращения (на приведенном рисунке – зубчатый венец);
• выход из строя предохранителей по питанию блока ABS, особенно, обслуживающего насос в модуляторе;
• потеря связи по CAN-шине.

Блок ABS может получать и передавать информацию другим системам: блоку управления двигателя, индикаторной панели, блоку управления кузовом. Обработка информации противобуксовочной системы и системы курсовой устойчивости также производится блоком управления ABS.

Как действует система антиблокировки тормозов

Для того чтобы разобраться, правильно ли работает система, необходимо знать, как она должна действовать в исправном состоянии. На Toyota Corolla 120 система срабатывает следующим образом: как только начинается торможение, датчики, установленные на колеса автомобиля, отслеживают начальный импульс торможения.

Контроль над гидравлическими цилиндрами происходит через электропровод, это позволяет предотвратить проскальзывание, так как датчик отправляет системе сигнал о возможной блокировке тормоза. Благодаря этому происходит прочное сцепление с дорогой и не возникает заноса.
