Диагностический разъем приора: где найти и как использовать

Модификация разъема Лады Приора

За определенный период инжекторные автомобили заметно прогрессировали, проектировались разные вариации ЭБУ. Вначале система считывала коды согласно контрольной лампе, а в особой ситуации она мигала. Автомастеру оставалось лишь указать на бумаге ритмичность, после чего, произведя сверку с таблицей, выявить ошибку. Спустя какое-то время совершенствовались диагностические спецустройства:

адаптеры для ПК;
автомобильные сканеры.

Объединяет их, бесспорно, одно: чтобы связаться аппаратуре с ЭБУ, требуется специальный разъем. Вначале данные штекеры выполнялись разными в каждой модели авто (круглые, квадратные или отверстия, спаренные под щуп). Между тем постепенно изготовителя задумались над унификацией. И уже в начале 21 века появился известный нам разъем для диагностики ОБД-2.

Расположение разъема OBD

Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.

Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира

На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)

На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.

На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.

На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП

На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком»

На автомобилях УАЗ диагностический разъем распологается либо под капотом возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.

На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу.

На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).

Что такое диагностический разъем по стандарту OBD2

p, blockquote 5,0,0,0,0 —>

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

p, blockquote 6,0,0,0,0 —>

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

p, blockquote 7,0,0,0,0 —> adsp-pro-1 —>

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

p, blockquote 8,0,0,0,0 —>

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

p, blockquote 9,0,0,0,0 —>

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

p, blockquote 10,0,0,0,0 —>

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

p, blockquote 11,0,0,0,0 —>

непосредственно сам разъем, включая все электрические подключения;
система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

p, blockquote 12,0,0,0,0 —>

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

p, blockquote 13,0,1,0,0 —>

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

p, blockquote 15,0,0,0,0 —>

около левого колена водителя под приборной панелью;
под пепельницей;
под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
под рычагом ручника (часто у ранних OPEL);
в подлокотнике (бывает у Рено).

p, blockquote 16,0,0,0,0 —>

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

p, blockquote 17,0,0,0,0 —>

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

p, blockquote 18,0,0,0,0 —> adsp-pro-2 —>

Возможно ли переместить в другое место диагностический разъем на Приоре

Довольно часто автовладельцы задаются вопросом: можно ли выбрать другое место для расположения диагностического прибора и возможно ли осуществить такое мероприятие самостоятельно? Почему этот вопрос интересует автовладельцев, да потому, что угонщики авто, знающие, где именно находится на Приоре диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют. А вот если перенести этот элемент в другое место, то можно в несколько раз усложнить процесс угона и тем самым предотвратить возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно. Если же автовладелец решит осуществить данное мероприятие самостоятельно, то выполнять его нужно поэтапно и только тем водителям, которые разбираются в подключении и отключении автомобильного электрооборудования:

Провода аккуратно отсоединяются от разъема.
Устройство не спеша вынимается из так называемого гнезда.
Разъем переносится в другое место.
Соединительные провода вновь подключаются.

Специалисты рекомендуют самостоятельно установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только водитель будет точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

Как вам статья?

Мне нравитсяНе нравится

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

Проверить устройство можно с помощью утилиты Setup CE v1.7.exe https://masterkit.ru/zip/Setup CE v1.7.zip Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В. Подключите устройство к ПК, должен зажечься индикатор питания 5В. Операционная система должна автоматически установить драйвер. Если этого не произошло, скачайте драйвер https://www.ftdichip.com/Drivers/VCP.htm и установите вручную, по общепринятой методике

Обратите внимание, свежие драйвера доступны на сайте производителя микросхемы www.ftdichip.com/Drivers/VCP.htm Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства

В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Диагностический разъем автомобиля Приора: защита от угона

Диагностический разъем автомобиля Приора, это штекер, подключившись к которому можно узнать 80% поломок, связаных с электроникой. Конечно загнуло клапана, или изношена ли помпа, диагностический штекер не покажет, но поверьте, он знает и может много. Зная это похитители машин пользуются этим. Любую современную машину, хоть то Приора, хоть infiniti, очень просто угнать, зная где находится этот разъем.

Наличие диагностического разъема на Приоре OBD – жизненная необходимость. В современном автомобиле зачастую, нельзя просто так, заглянуть под капот и сразу вычислить неисправность. Это объясняется тем, что работа всех узлов автомобиля согласуется электронным блоком управления – небольшим компьютером, с которым нужно найти общий язык.

Использовать диагностический разъем автомобиля Лада Приора придется хоть раз, за время эксплуатации. Прежде чем покупать коннектор, нужно узнать побольше о том, где находится разъем, как он устроен, для чего нужен и с помощью какой операции можно обезопасить Приору от угона. Читайте статью до конца и мы поговорим о темах: распиновка штекера диагностики, защита от угона, где найти!

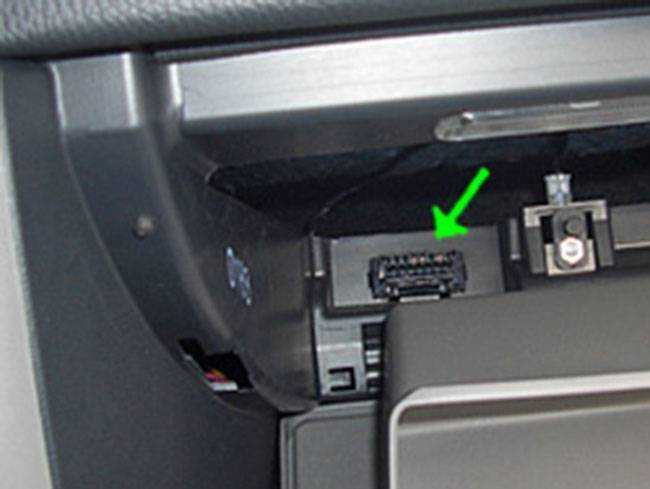

Где находится диагностический разъем на Лада Приора

В поисках места, нахождения разъема диагностики, не обязательно снимать обивку салона и вскрывать центральную консоль. Все просто: на автомобилях Лада Приора, штекер находится за бардачком (перчаточным ящичком).

Чтобы добраться до штекера диагностики, нужно открыть бардачок, найти удерживающие фиксаторы, отщелкнуть их и снять его. На его месте сверху ближе к левому краю будет находиться гнездо диагностического разъема Приоры.

Зачем нужен разъём obd(обд)

Всем в автомобиле «управляет» электронный блок управления – ЭБУ. Он получает сигналы о работоспособности и ошибках работы, от всех датчиков, записывает эти ошибки на своем языке – с помощью кода.

Расшифровав код, владелец получит причину горящей иконки на приборной панели или заметного изменения во время движения. Зная причину какой-либо «поломки» Приоры можно приступить к покупке нужных запчастей и ремонту.

Что такое распиновка диагностического разъема Лада Приора

Распиновка – это распознавательная кодировка, присваиваемая каждому контакту штекера. К слову, в Приоре используется штекер типа OBD 2 стандарта UERO III, его распиновка такова:

2 — J1850 Bus+;
4 — Chassis Ground;
5 — Signal Ground;
6 — CAN High (J-2284);
7 — ISO 9141-2 K Line;
14 — CAN Low (J-2284);
15 — ISO 9141-2 L Line;
16 — Battery Power.

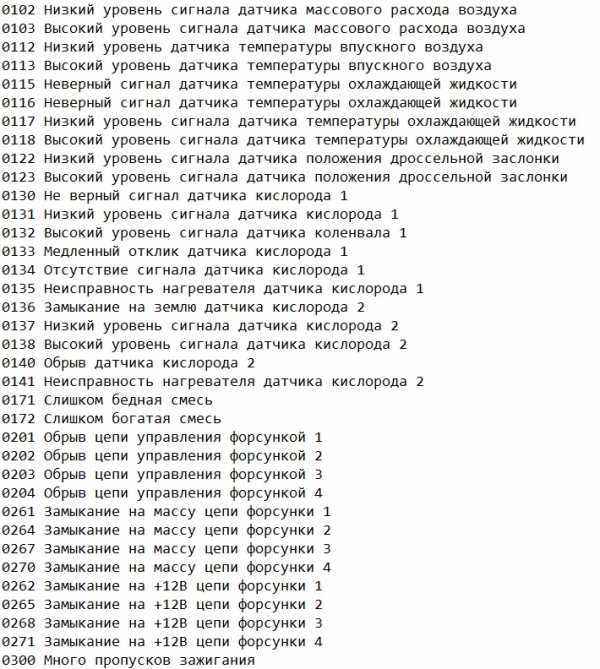

Расшифровка кодов ошибок

Коды ошибок расшифровывает коннектор, к которому нужно получить доступ. Как пример, хороший способ – это коннектор с Bluetooth, который соединяется со смартфоном или планшетом, и уже на нем с помощью приложения выводится код ошибки, а иногда сразу же расшифровка:

Защита разъема от угона

Разъем помогает и угонщикам. Подключившись к нему, злоумышленник легко отключит сигнализацию авто, и дальнейшие его действия будут банально предсказуемы. Вся проблема в том, что угонщик заранее знает расположение штекера, который упрощает его жизнь, и подключается к нему сразу после открытия двери автомобиля.

Планы злоумышленников можно разрушить, если в автомобиле перенести штекер для диагностики в другое место. Чаще этим занимаются в СТО, поэтому рекомендуется доверить эту операцию специалистам. Если же заниматься этим самостоятельно, стоит сначала продумать, куда поставить штекер так, чтобы он «не попадался на глаза».

На словах все довольно просто: вынуть штекер, отсоединить, поставить в новое место и вновь присоединить колодку проводов. На самом деле придется изрядно покопаться в начинке своей Приоры, но оно того стоит, если есть желание позаботиться о защите от угона.

Штекер диагностики упростит жизнь владельцу Lada Priora – вместо того, чтобы мучить себя с инструментом в руке, копаясь в подкапотном пространстве, достаточно достать этот «переходник», узнать причину и только после этого приступить к ремонту.

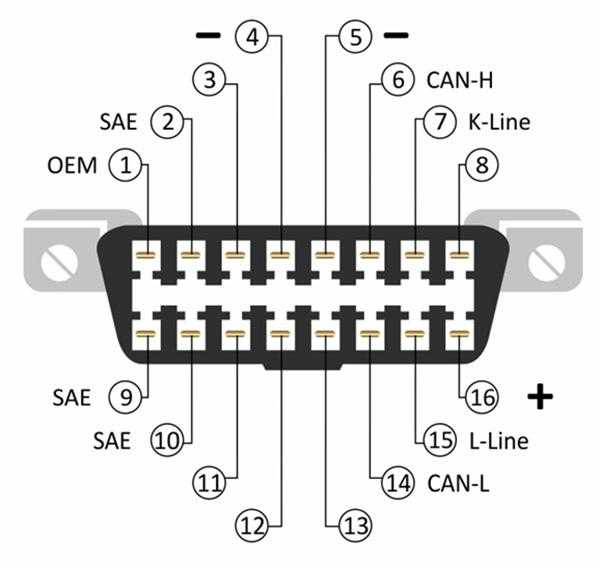

Распиновка OBD 2

Схема и предназначение контактов в разъеме OBD 2 определяются стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;
2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);
3 — аналогично первому;
4 — заземление разъема на кузов автомобиля;
5 — заземление сигнала диагностического адаптера;
6 — прямое подключение контакта CAN-шины J2284;
7 — канал «К» по стандарту ISO 9141-2;
8 — аналогично контактам 1 и 3;
9 — аналогично контактам 1 и 3;
10 — пин подключения шины стандарта J1850;
11 — назначение пина задается заводом-изготовителем автомобиля;
12 — аналогично;
13 — аналогично;
14 — дополнительный пин CAN-шины J2284;
15 — канал «L» по стандарту ISO 9141-2;
16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

В зависимости от протокола работы возможны следующие варианты распиновок:

При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоваться пин номер 15).
При протоколе типа SAE J1850 в варианте VPW (Variable Pulse W >

Диагностический разъем Приора: особенности и размещение

Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.

Что это и особенности

Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:

просмотр и изучение кодов;
выяснение рабочих характеристик системы управления;
чистка диагностических результатов;
анализ датчиков с показателем кислорода;
запросы на результат диагностирования во время движения автомобиля;
управление исполнительными механизмами;
просмотр показателей управления, которые были сохранены при неисправности кодов.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

масса или заземление с гнездом четыре и пять;
постоянное 12 Вольт – 16;
гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

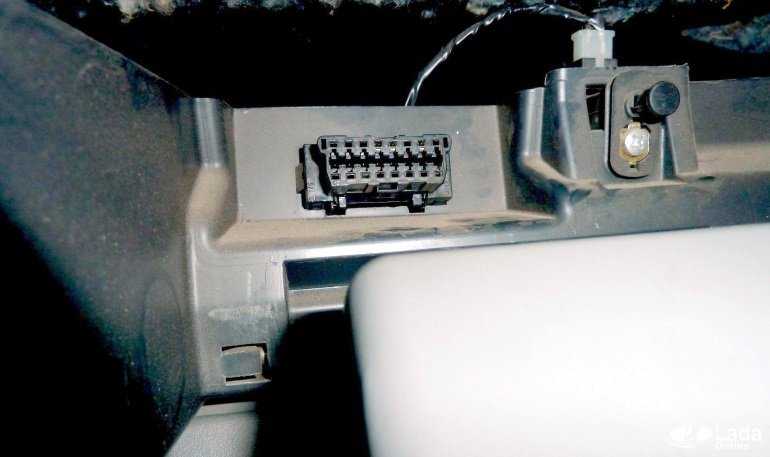

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
Бардачок должен висеть на пластмассовых направляющих с каждого бока.
Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.
Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

регулировка топливной подачи;
поиск поломок в трансмиссии и соседних структурах;
определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Расположение разъема для подключения к диагностическому оборудованию

Найти месторасположения разъема, с помощью которого Лада Приора подключается к диагностическому оборудованию, довольно просто. Данный элемент располагается сразу за автомобильным бардачком, на задней левой стенке.

Чтобы можно было получить доступ к разъему, нужно сделать следующее:

вещевой бардачок открыть;
убрать фиксаторы крепления бардачка;
произвести его демонтаж.

Ориентиром для поиска места расположения разъема является печное сопло, которое обогревает ноги пассажира.

Проведя условную параллельную линию по внутренней части панели Лады Приоры, можно увидеть искомый элемент, который необходим для подключения к диагностическому оборудованию.

Elm327 настройки для приоры

Настройки программы Torque Pro для работы с праворульными автомобилями на примере Toyota Mark II 2001 г/в через ELM327

Для праворульных Toyota Mark II (2001 г.) Torque Pro нужно прописывать команду для программного снижения скорости протоколов ISO 14. и ISO 9. (см. прикрепленную к статье картинку)

Для других моделей и марок JDM (JDM-Japan Domestic MArket – внутренний рынок Японии) следует вводить следующие строки инициализации прописывать скорость обмена протоколов:

Toyota Mark II 2001 г./в.: ATSP4\n ATIB96\n ATIIA13\n ATSH82 13 F0\n

Toyota Celica ZZT230: ATSH8213F1 \n ATIB96 \n ATIIA13

Toyota Vitz 01.2002: ATSH8213F1 \n ATIB96 \n ATIIA13, OBD2 protocol ISO 14230-4 (5b init, 10.4k baud)

Japan Domestic Market Nissan: ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00

Japan Domestic Market Nadia/Harrier: ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00

JDM Nadia/Harrier: ATIB96\nATIIA13\nATSH8213F1\nATSPA5\nATSW00

Toyota Common: скорость обмена — 10400 baud, ATIB10\nATIIA13\nATSH8013F1\nATSPA4\nATSW00

JDM Nissan(will test this with Xtrail): ATSP5\nATAL\nATIB10\nATSH8110FC\nATST32\nATSW00

Toyota Fielder: ATIB96\nATIIA13\nATSH8113F1\nATAL

JDM Toyota Caldina Gt- Four( 2004 model) Protocol: ISO 14230-4(5b init, 10.4k baud), ATIB96\nATIIA13\nATSH8113F1\nATSPA4\nATSW00

Для остального большинства праворуких Тойот достаточно прописать строку инициализации: ATSH8213F1\nATIB96\nATIIA13

Источник

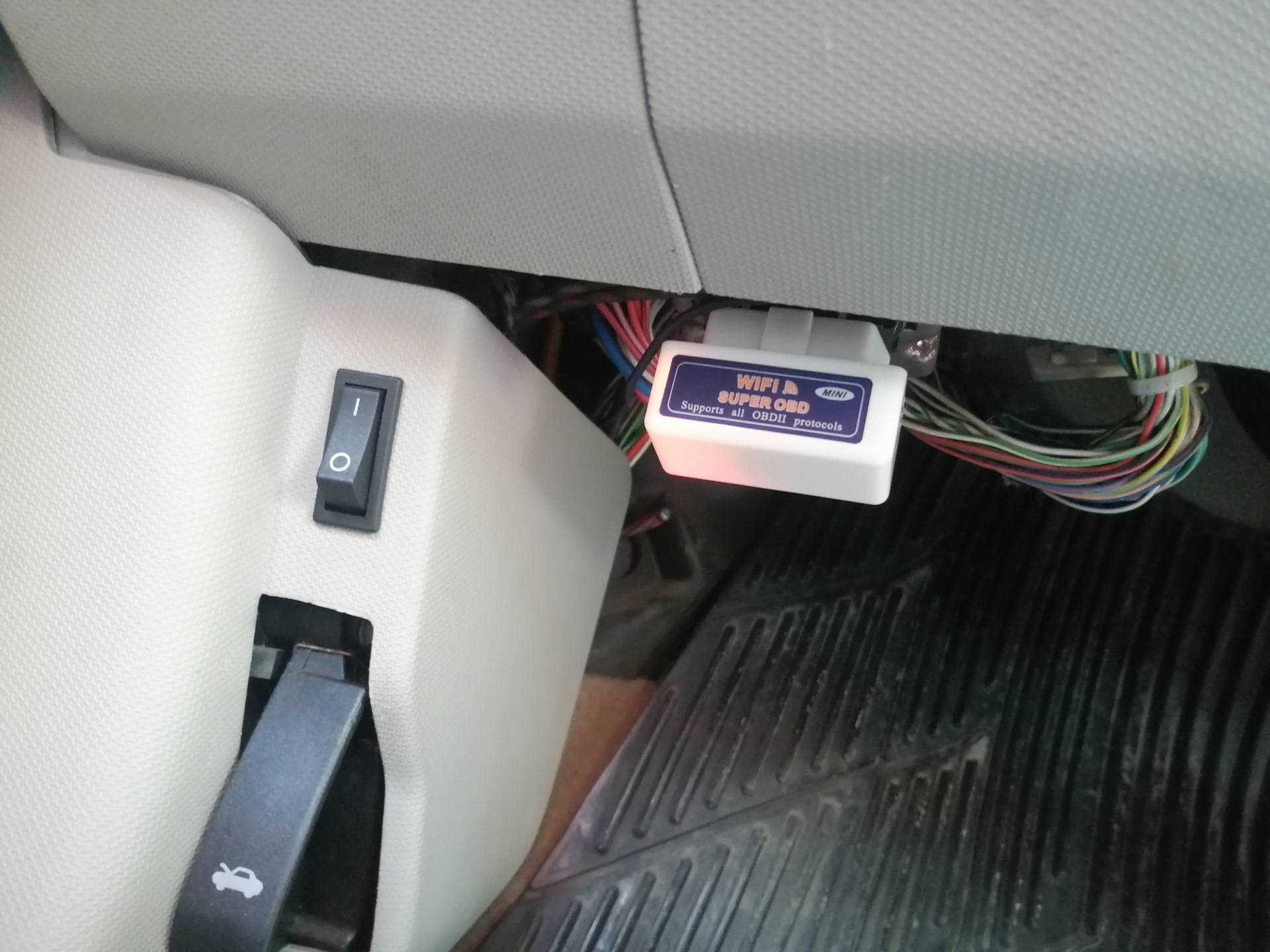

Реально ли переместить диагностический разъем в другое место Приоры

Нередко в головах автомобилистов возникает вопрос: можно выбрать другое местоположение для ДР или нет? Возможно ли подобное мероприятие провести своими силами? Этим вопросом интересуются автовладельцы, поскольку угонщики автомобилей знают, в каком месте расположен ДР, в частности на Приоре, и легко способны отключить ее от сигнализации. Но вот если же данный элемент установить в другом месте, то вполне реально в разы усложнить процедуру угона. Следовательно, таким образом удастся упредить вероятное преступление.

Сразу скажем: установить диагностический разъем в ином месте в Ладе Приора вполне реально, однако опытные специалисты советуют к такой услуге прибегнуть на станцию техобслуживания. Там квалифицированные сотрудники выполнят перенос данной детали бережно и безошибочно. В том случае, если автовладелец задумал выполнить подобную операцию собственноручно, придется действовать поэтапно, к тому же исключительно опытным водителям, разбирающимся в подсоединении и отсоединении электрооборудования автомобиля.

Итак:

бережно и аккуратно необходимо отсоединить провода от разъема;
без спешки извлечь прибор из гнезда;
перенести диагностический разъем в выбранное место;
снова подключить соединительные провода.

Внимание! Опытные специалисты советуют самим демонтировать коннектор рядом с ручкой переключения передач либо левее рулевой колонки. Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор

А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона

Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор. А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона.
