Как устроен дпкв, его неисправности и проверка

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Диагностика бортового компьютера

ЭСУД — тоже компьютер. Он функционирует на основе анализа данных, получаемых со всех электронных датчиков. Каждой неисправности при этом присваивается свой код.

Как это происходит, демонстрирует данная я схема:

Для считывания данных с контроллера может быть использован сканер, который подключается к специальному разъёму OBD-2 в салоне автомобиля или к аналогичному разъёму под капотом.

Сканер «снимает» все коды ЭБУ. Затем они анализируются при помощи специальной программы, предназначенной для исследуемой модели автомашины.

Метод анализа — сравнение существующих данных с номиналом и выявление причины какого-либо сбоя системы и оптимальные способы устранения неполадок.

• наличие электропитания в блоке;
• цельность электропроводки;
• исправность разъёмов, предохранителей, а также все контакты (они не должны быть окисленными);
• связь контроллера с датчиками.

Если с датчиками связь отсутствует даже при нормальном функционировании всего остального, ЭБУ не исправен и нуждается в ремонте или замене.

Мониторинг ошибок ЭБУ

В электронном блоке предусмотрена диагностическая система, предоставляющая визуальный отчет автовладельцу. Когда контроллером выявляется отклонение, сбой либо какая-то ошибка, то приборная панель сигнализирует об этом соответствующей световой иконкой. Чаще всего она представлена в желтом или красном цвете. Это может быть пиктограмма с обозначением «сheck-еngine» (загоревшийся чек).

У появившейся ошибки производитель может предусмотреть соответствующий персональный цифровой или буквенный код. Все такие сочетания записаны в памяти электронного блока. Для этого отведено специальное место на плате. Выявить сбои помогает подключенное спецоборудование в виде сканера. Необходимо использовать соответствующий кабель и диагностический разъем.

Происходит считывание зафиксированных параметров отклонений и соответствующая их расшифровка. При этом всю необходимую информацию система отображает на присоединенном мониторе. Изучая полученную информацию, удастся уточнить текущее состояние транспортного средства.

1.2

LADA VESTA. СИСТЕМА ПОДАЧИ ТОПЛИВА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

ОБЩЕЕ ОПИСАНИЕ

На автомобилях семейства LADA VESTA применяется система подачи топлива с бессливной топливной рампой (рис. 1.2-01).

Рис. 1.2-01. Система подачи топлива:

1 – рампа форсунок; 2 – передняя топливная трубка; 3 – трубка переднего топливного трубопровода; 4 – трубка топливного трубопровода; 5 – топливная трубка электробензонасоса;

6 – модуль электробензонасоса с фильтром тонкой очистки; 7 – топливный бак

Функцией системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе.

Электробензонасос, установленный в топливном баке, подает топливо через топливные трубки на рампу форсунок.

Встроенный в электробензонасос регулятор давления топлива поддерживает давление топлива, подаваемого на форсунки, в пределах 364…400 кПа в зависимости от режима работы двигателя.

Контроллер включает топливные форсунки последовательно. Каждая из форсунок включается через каждые 720° поворота коленчатого вала.

Сигнал контроллера, управляющий форсункой, представляет собой импульс, длительность которого соответствует количеству топлива, требующегося двигателю. Этот импульс подается в определенный момент поворота коленчатого вала, который зависит от режима работы двигателя.

Подаваемый на форсунку управляющий сигнал открывает нормально закрытый клапан форсунки, подавая во впускной канал топливо под давлением.

Количество подаваемого топлива пропорционально времени, в течение которого форсунки находятся в открытом состоянии (длительность импульса впрыска). Контроллер поддерживает оптимальное соотношение воздух/топливо путем изменения длительности импульсов.

Увеличение длительности импульса впрыска приводит к увеличению количества подаваемого топлива при постоянном расходе воздуха (обогащение смеси). Уменьшение длительности импульса впрыска приводит к уменьшению количества подаваемого топлива при постоянном расходе воздуха (обеднение смеси).

Для предотвращения травм или повреждений автомобиля при демонтаже и монтаже элементов системы подачи топлива в результате случайного пуска необходимо отсоединять провод от клеммы “минус” аккумуляторной батареи до проведения обслуживания и присоединять его после завершения работ.

Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива (см. “Порядок сбрасывания давления в системе подачи топлива”).

Порядок сбрасывания давления в системе подачи топлива

1 Включить нейтральную передачу, затормозить автомобиль стояночным тормозом.

2 Извлечь предохранитель F26 (15А) из монтажного блока.

3 Запустить двигатель и дать ему поработать на холостом ходу до остановки из-за выработки топлива.

4 Включить стартер на 3 с для стравливания давления в трубопроводах. После этого можно безопасно работать с системой подачи топлива.

5 После стравливания давления и завершения работ вставить предохранитель F26 (15А) в монтажный блок.

LADA VESTA. МОДУЛЬ ЭЛЕКТРОБЕНЗОНАСОСА (МЭБН) ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Рис. 1.2-02. Расположение модуля электробензонасоса в салоне автомобилей семейства LADA VESTA:

1 – модуль электробензонасоса

МЭБН погружного типа установлен в топливном баке (рис. 1.2-02).

Модуль электробензонасоса включает в себя электробензонасос турбинного типа, регулятор давления топлива, фильтр тонкой очистки топлива и датчик уровня топлива.

Насос обеспечивает подачу топлива из топливного бака через магистральный топливный фильтр на рампу форсунок.

Электробензонасос включается контроллером через реле. При включении зажигания контроллер запитывает реле на 2 секунды для создания необходимого давления топлива в рампе форсунок.

Если в течение этого времени прокрутка двигателя не начинается, контроллер выключает реле и ожидает начала прокрутки. После ее начала контроллер вновь включает реле.

Если зажигание включалось три раза без прокрутки двигателя, то следующее включение реле электробензонасоса возможно только с началом прокрутки.

ВНИМАНИЕ. Никогда не допускайте полной выработки топлива, так как это может привести к преждевременному износу и выходу из строя электробензонасоса

Видео по теме “LADA VESTA. СИСТЕМА ПОДАЧИ ТОПЛИВА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86ЕВРО-5”

ЛАДА ВЕСТА ПОЛОМКА ЕСТЬ У ВСЕХ!!!

https://youtube.com/watch?v=PKk044HQBys

Ладная механика. #2 Двигатели LADA.

Лада Веста замена впускного коллектора из-за трубок Lada Vesta

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. ГРМ (механизм регулировки фаз газораспределения);
2. Система смазки;
3. Система охлаждения;
4. Система подачи топлива;
5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал;
• Впускные и выпускные клапаны с пружинами и направляющими втулками;
• Детали привода клапанов;
• Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон);
• Насос подачи масла;
• Масляный фильтр с редукционным клапаном;
• Маслопроводы;
• Масляный щуп (индикатор уровня масла);
• Указатель давления в системе;
• Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя;
• Насос (помпа);
• Термостат;
• Радиатор;
• Вентилятор;
• Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак;
• Датчик уровня топлива;
• Фильтры очистки топлива — грубой и тонкой;
• Топливные трубопроводы;
• Впускной коллектор;
• Воздушные патрубки;
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор;
• Приемная труба глушителя;
• Резонатор;
• Глушитель;
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Источник

Виды датчиков коленвала ВАЗ 2114

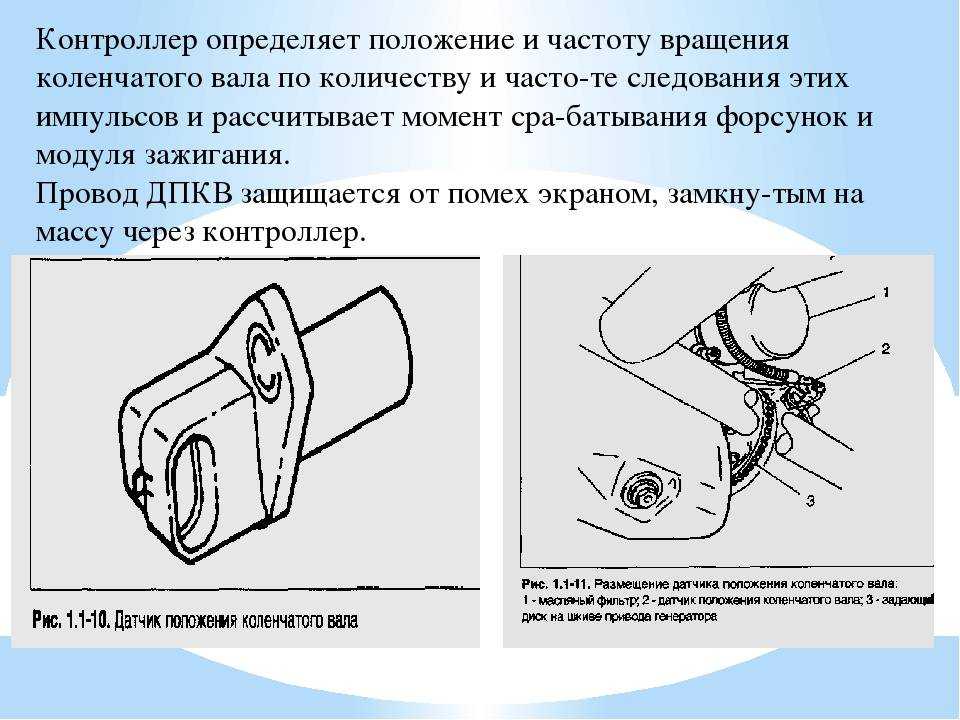

Датчик положения коленвала имеет следующее строение:Деталь размещается под капотом на кронштейне масляного насоса. А её зубчатый диск расположен на шкиве коленчатого вала. Она обладает очень малыми размерами, узнаваемой формой и выполнена из пластика.

Существует три вида таких элементов, которые устанавливаются на «четырку»:

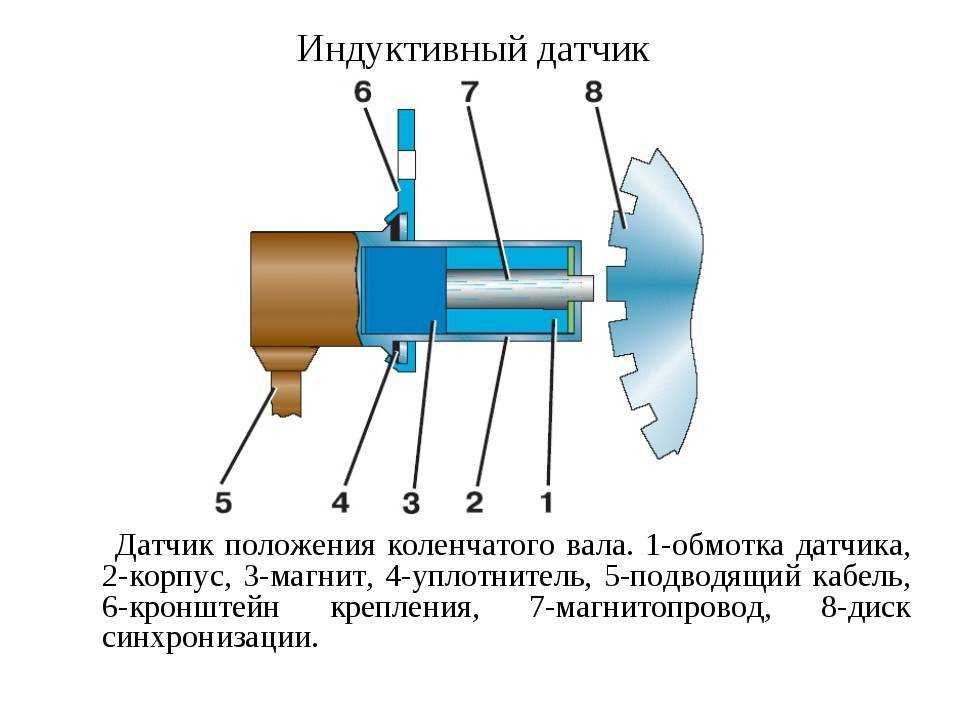

1. Индуктивный или магнитный. Он состоит из металлического стержня, магнита и обмотки из меди. Деталь способна притягивать к себе предметы из металла.
2. Работающий по принципу Холла. Устройство определяет положение коленвала по изменению показаний при приближении металлического предмета. Но оно не притягивает его к себе, так как не оснащается магнитом.
3. Импульсный. При приближении коленчатого вала к такой детали, происходит прерывание исходящих от неё импульсов. Так она определяет его положение.

Обычно на ВАЗ 2114 ставят магнитные датчики. Они часто подходят также на ВАЗ 2109, 2110, «Калину», «Приору» и другие модели «АвтоВАЗа». Но встречаются и иные модели устройств на «четырнадцатой».

9 Признаков неисправности ДПКВ ВАЗ 2114

Основные симптомы неисправности датчика коленвала таковы:

1. Постоянно горит индикатор Check Engine. Значок на приборной панели не гаснет через некоторое время после запуска мотора;
2. Плавающие холостые обороты. Они произвольно повышаются или падают;
3. Троение двигателя. Ощущается характерное потряхивание мотора и автомобиля, как при непрогретом силовом агрегате, так иногда и после прогрева;
4. Произвольное снижение или повышение оборотов в движении. Это можно заметить по приборам на панели авто;
5. Увеличение расхода топлива. Бензина хватает на меньшее расстояние, чем раньше. Приходится чаще заезжать на АЗС;
6. ДВС глохнет на холостом ходу. Прекращение его работы происходит неожиданно и без видимых причин;
7. Детонационные стуки при работе двигателя. Он работает с частыми неприятными резкими звуками;
8. Мотор запускается не с первого раза или не запускается совсем;
9. На бортовом компьютере или при диагностике тестером выявляются ошибки 0335 или 0336. Они указывают на неполадки в работе датчика, плохой сигнал или его отсутствие.

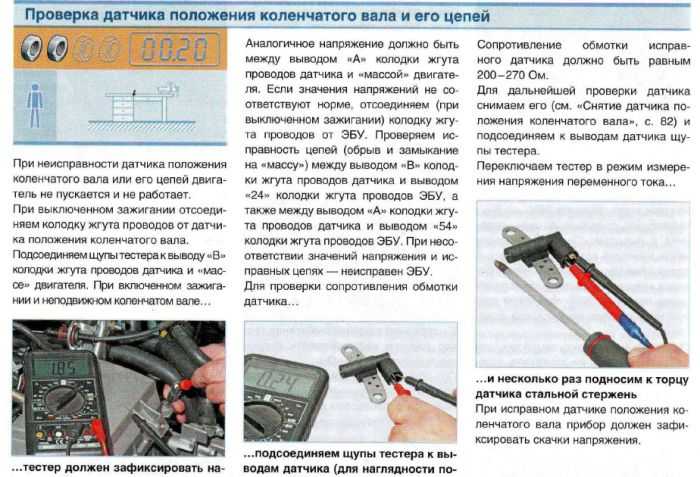

Если датчик коленвала ВАЗ 2114 неисправен, могут присутствовать все названные выше признаки или некоторые из них. Иногда симптомы пропадают на время, а затем появляются и усиливаются вновь. Похожие признаки могут указывать и на иные проблемы в работе авто. Например, автомобиль может вести себя похожим образом при поломке ДМРВ и иных деталей и систем. Поэтому установить точную причину поможет только проверка детали.

Как информация от датчиков, попадает в ЭБУ?

Здесь на помощь приходит шина CANBus. CANBus — это сокращение от Controller Area Network Bus, и она разработана, чтобы позволить нескольким модулям управления и датчикам в автомобиле связываться и обмениваться информацией друг с другом на суперскоростях.

Такая информация, как частота вращения колес и положение дроссельной заслонки, требуется нескольким блокам управления для обеспечения правильной работы автомобиля, а система CANBus позволяет быстро обмениваться этой информацией.

Эта система используется всеми производителями, поскольку она требуется для бортовой диагностики (OBD2) и является обязательным требованием с конца 90-х годов.

OBD-II позволяет подключить диагностический прибор к автомобилю и считать коды неисправностей, хранящиеся в блоках управления. Ошибки можно сканировать обычным смартфоном со специальной программой и блютуз или wi-fi адаптером.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

ПО электронного блока

Существует два типа программного обеспечения: контрольный и функциональный. Первый занимается мониторингом импульсов от установленных в разных местах датчиков. Все принимаемые параметры обязаны находиться в допустимых интервалах значений, установленных производителем. При выявлении выпадения из заданного отрезка на небольшие значения проводится актуализация работоспособности устройства.

Задачей функционального модуля является принятие и обработка данных. Также он отправляет определенные сигналы на исполнительные системы.

В отдельных случаях автовладельцы стремятся улучшить работоспособность ЭБУ или восстановить ПО после каких-то сбоев. Для таких случаев проводится перепрошивка электроники. В ходе работы штатное программное обеспечение можно менять на стороннее, откорректированное. Подобная методика называется «чип-тюнингом».

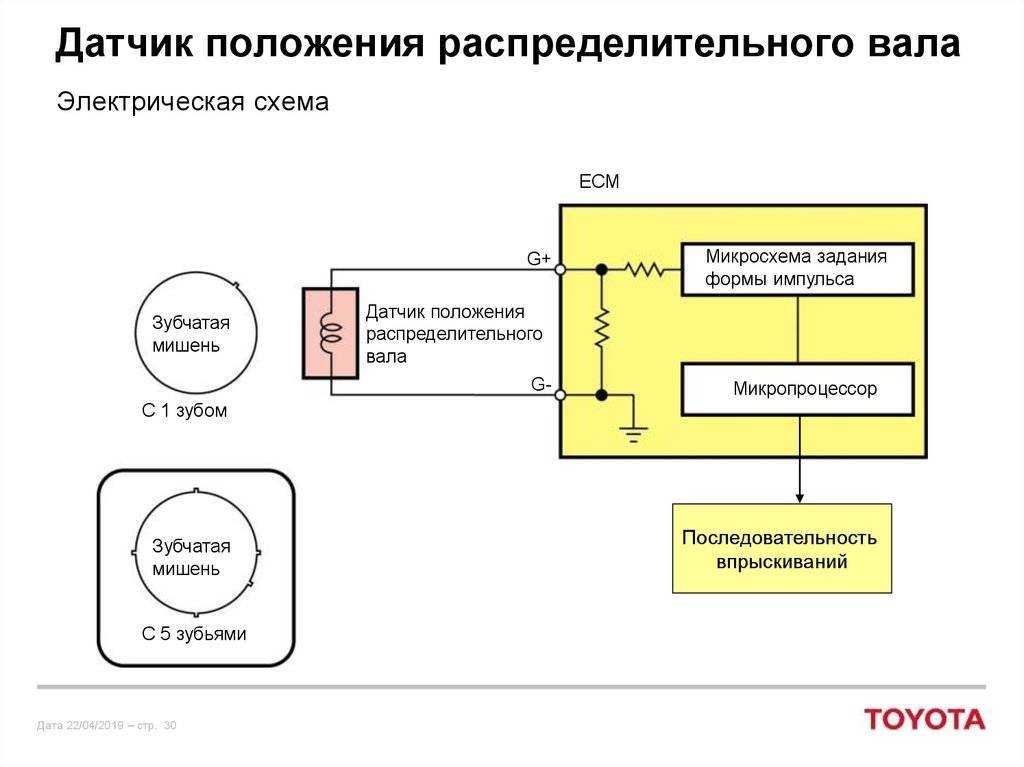

Принцип работы датчика синхронизации

Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

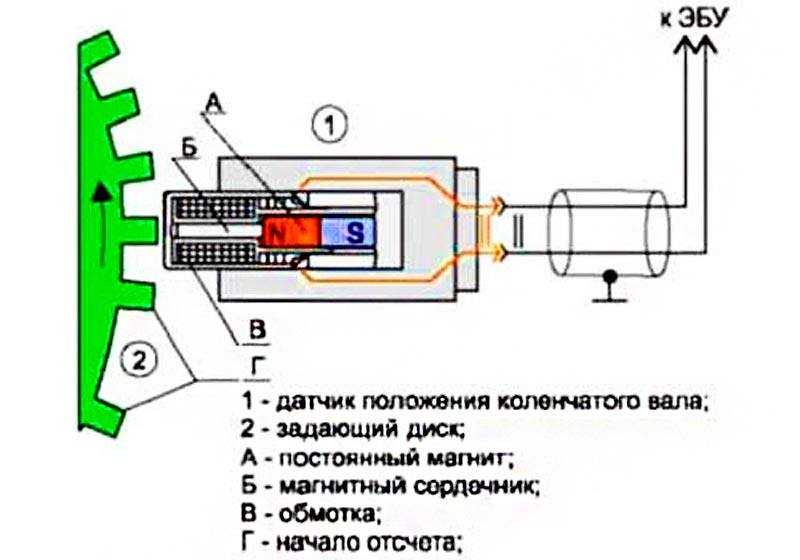

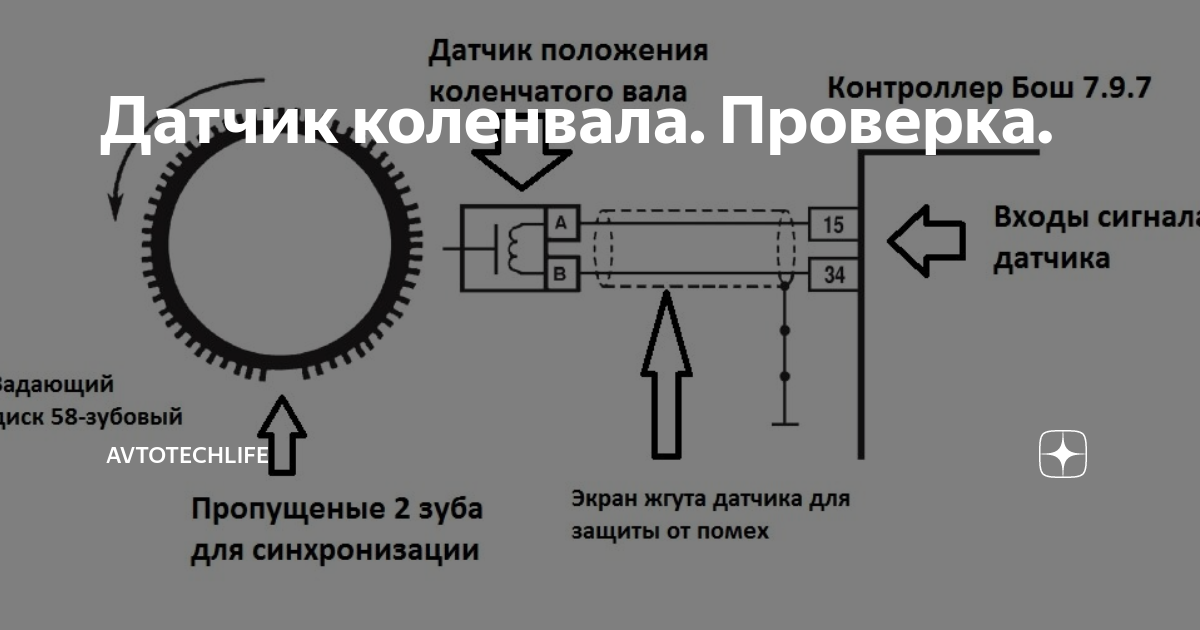

1.  На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.

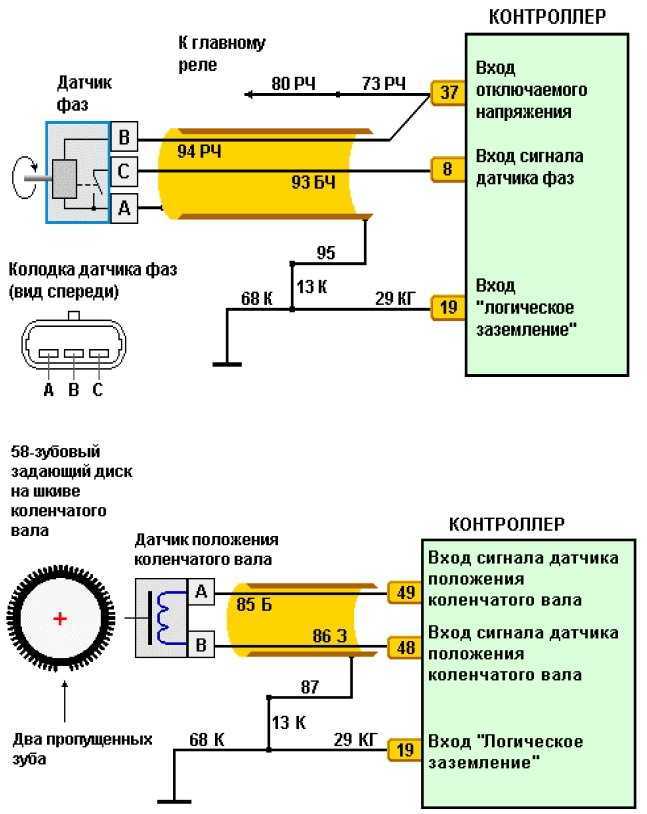

2.  При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;
3.  При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;
4.  на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:
5.  После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.

В результате обеспечивается стабильная работа мотора автомашины.

Причины неисправности датчика коленвала

Распространенные причины некорректной работы датчика :

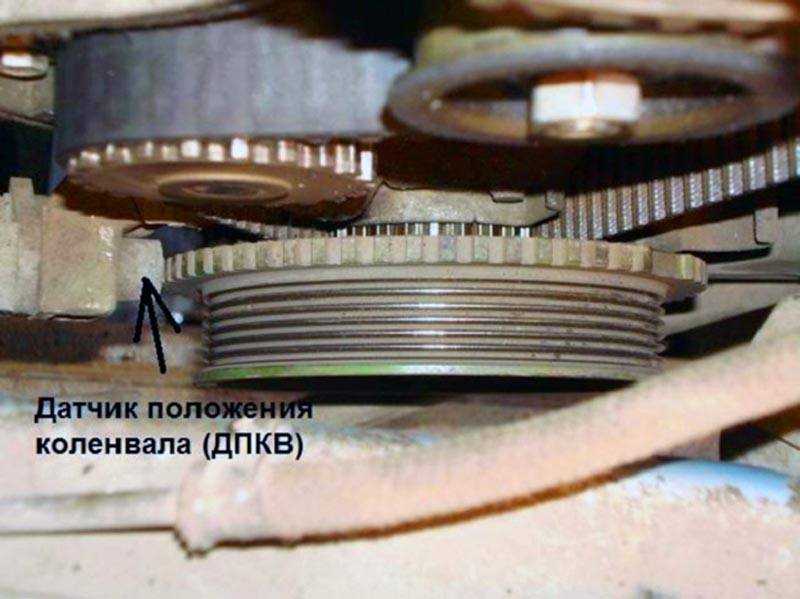

1. Увеличение расстояния между сердечником и диском. Параметр составляет 0,5-1,5 мм и определяется жестко установленным направляющим штифтом или набором сменных шайб.

… о причинах поломки датчика

При проведении ремонтных работ или под воздействием вибраций зазор нарушается, что приводит к появлению перебоев в работе датчика.

Проблему усугубляет налет маслянистой грязи, импульсы тока становятся слабыми и не улавливаются             контроллером.

1. Повреждение соединительного жгута или окисление контактов под воздействием дорожных реагентов или конденсата. При нарушении целостности изоляции возможно замыкание провода на кузов автомобиля.
2. Обрыв обмотки катушки, расположенной внутри индукционного датчика. Причиной поломки являются вибрации или проникновение влаги через плохо залитый компаунд. Вода и реагенты могут повредить сердечник, что приводит к отказу датчика или плавающей неисправности.
3. Повреждение (трещины, изгиб или утрата фрагмента) металлического диска, закрепленного на носке вала. На вращающемся элементе может присутствовать участок без 1 зуба, предусмотренный конструкцией и определяющий момент прохождения мертвой точки в первом цилиндре. На ряде двигателей шкив с диском установлены через резиновый демпфер крутильных колебаний, при разрушении муфты происходит смещение меток.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

Системы электронных блоков управления- ремонт и диагностика

Для записи на ремонт или ответ на интересующие вопросы обращайтесь по телефону:

МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ, УСЛУГИ ТРАНСПОРТНОЙ КОМПАНИИ НЕ ТАКИЕ ДОРОГИЕ

Для заявки на ремонт Электронного блока пользуйтесь формой

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др. Основными функциями электронного блока являются: управление и контроль за

впрыском топлива в инжекторных двигателях; контроль за зажиганием; управление фазами газораспределения; регулировка и поддержание температуры в охлаждающей системе двигателя; контроль за положением дроссельной заслонки; анализ состава выхлопных газов; контроль за работой электронной системы рециркуляции отработанных газов. Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также электронный блок оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Электронная система управления двигателем ЭСУД — это бортовой компьютер автомобиля, который управляет объединёнными системами впрыска, выпуска и всеми электронными системами в машине. Как правило, современный бензиновый и дизельный моторы не обходятся без электронного блока управления. Раньше же автомобили обходились полностью без него, но они работали хуже, не так экономично и не позволяли раскрыть всего потенциала автомобиля с двигателем внутреннего сгорания.

ABS (Anti-lock braking system) — Антиблокировочная система. ACU (Airbag Control Unit) — Блок управления подушками безопасности. Amplifier (Звуковой усилитель). BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники. Brake Control Module (ABS or ESC) — Модуль управления тормозной системой. CCP (Climate Change and Prediction) — Блок управления климат-контролем. CCU (Convenience Control Unit) CD Changer (Проигрыватель компакт-дисков). Cellular Telephone (сотовый телефон). Chime (Система звукового оповещения). CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов). DCU (Door Control Unit) — Блок управления дверьми. Digital Radio Receiver (Цифровой радиоприемник). DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели. Door Module (s) (Дверные контроллеры). Driver Door Module (Контроллер водительской двери). Driver Information Center — (Система информации водителя). Dual Zone HVAC — Двухзонный климат-контроль. E&C Bus (Мультиплексная шина систем комфорта). ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.) ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова). EPS (Electric power steering) — Электрический усилитель руля. ESP (Elektronic Stability Program) — Электронный контроль устойчивости. ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем Head Up Display (Контроллер верхнего информационного дисплея). HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер. HPS (Hydraulic power steering) — Гидравлический усилитель руля. HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль. IPC (Instrumental Panel Cluster) — Электронная комбинация приборов. Memory Mirror Module (Контролер зеркал с памятью). Memory Seat Module (Контроллер сидений с памятью). Multifuncton Alarm Module — Многофункциональный охранный модуль. Navigation Radio (Радио с навигационной системой). OnStar (Навигационная система). Passenger Door Module (Контроллер двери пассажира). PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ). Serial Data Gateway (Контроллер мультиплексной шины). TСМ (Transmission control module) — Модуль управления трансмиссией. TCS (Traction control system) — Антипробуксовочная система. TCU (Telephone Control Unit) — Блок управления телефоном. VTD (Vehicle Thief Deterrent) — Охранная сигнализация.

Стоимость:

Ремонт Электронного блока легковых автомобилей

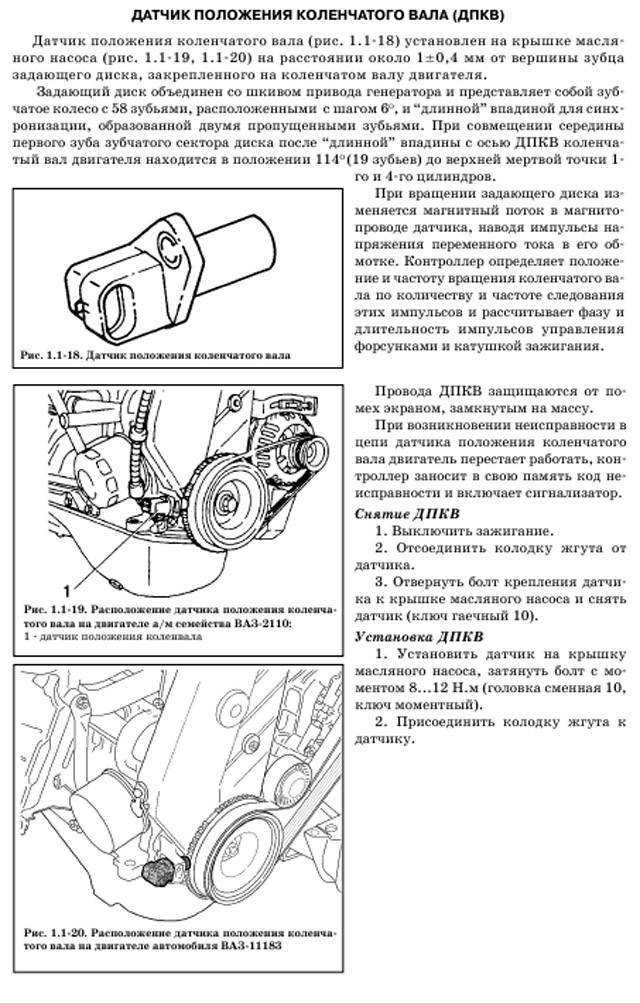

Устройство датчика коленвала

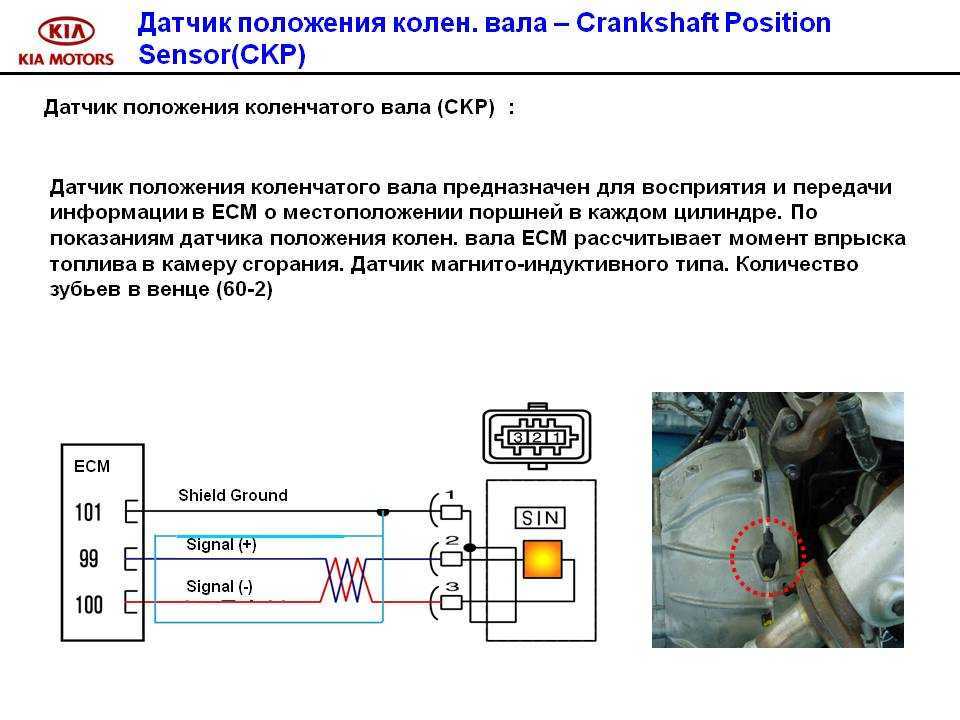

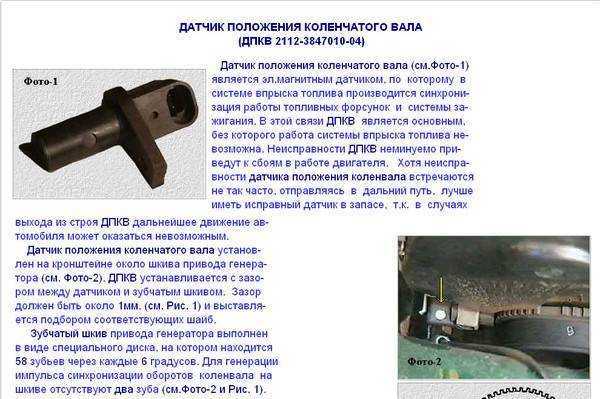

Для того, чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Датчик коленвала представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем, как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик коленвала. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик коленвала работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском.

Далее перейдем к рассмотрению неисправностей.
