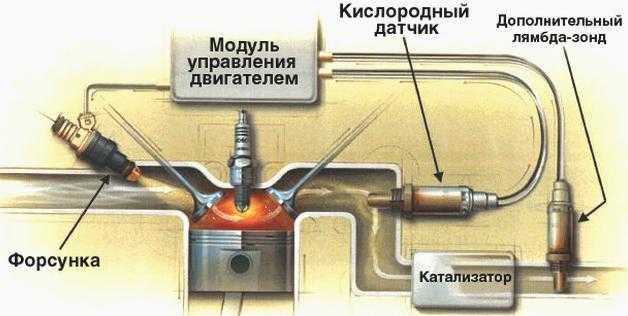

Где находится датчик лямбда зонда?
Оптимальное место, куда устанавливают датчик — находится рядом с мотором: чем ближе — тем лучше. Место выбрано не просто так, ведь устройство работает при температуре от 400°C и выше. При условии высокой температуры зонд будет подавать сигнал на ЭПУ. В некоторых модификациях Форд Фокус рядом с системой впуска воздуха установлены 2-3 датчика, но их можно перепутать с контроллером температуры.
Во всех моделях, сертифицированных по европейским стандартам до 2005 года, стоит только один зонд. По новым стандартам автомобиль Ford Focus 2 с конвейера выходит уже с двумя: один расположен до катализатора, второй — после, рядом с камерой сгорания.
Признаки выхода из строя и решение проблемы
Определить неисправность детали сравнительно просто. Основные признаки:
- повышенный расход топлива;
- неровная работа двигателя, машина «тупит»;
- вибрация, отсутствие приемистости;
- посторонние звуки из катализатора;
- из глушителя валит черный дым, явно ощущается запах бензина.
Детали на Форд Фокус 2 обходятся сравнительно дорого. Например, цена такого датчика составит примерно 5 тыс. рублей (оригинал). Однако присутствует возможность эксплуатировать автомобиль без датчика. Достаточно установить специальную прошивку. В таком случае топливная смесь формируется согласно специальным табличным значениям.
Ещё один вариант решения проблемы – установка обманки. Фактически представляет собой заглушку. Может изготавливаться из металла либо высокопрочного пластика.
Какой выбрать датчик: оригинальный или аналог
Приобрести датчик кислорода не составит большого труда. Подобные детали обычно в наличии в большинстве автомобильных магазинов. Но перед водителем всегда встает выбор: оригинал или аналог? Каждый имеет свои достоинства и недостатки.
Оригинальные датчики
Главное преимущество оригинальных деталей – сравнительно большой ресурс. При этом отсутствуют проблемы с установкой. В продаже имеются как изготовленные непосредственно в США компоненты, так и собранные на территории России.
| Наименование производителя | Артикул | Стоимость, рублей |
|---|---|---|
| Ford США | 5L8Z9F472BA 5C5Z9F472AA 5W6Z9G444AA |
От 5 900 От 4 700 От 3 270 |
В продаже представлено несколько различных модификаций. Выбирать определенную следует с учетом установленного мотора. Установка неподходящего датчика может доставить некоторые затруднения. Например, двигатель будет работать неровно, «тупить».
Качественные аналоги
Обычно аналоги обходятся на порядок дешевле оригинальных компонентов – но подобное правило действует далеко не всегда. Желательно заранее ознакомиться со всеми тонкостями. Однако существуют аналоги, которые по своему качеству не уступают представленным на рынке оригиналам.
| Наименование | Артикул | Стоимость, рублей |
|---|---|---|
| Beru | OPH002 | От 7000 |
| Bosch | 0 258 986 602 | От 3800 |
| Denso | DOX-0150 | От 4700 |
Ремонт
В целях экономии, некоторые владельцы пытаются своими силами сделать ремонт данной запчасти, но этого делать крайне не рекомендуется. Единственное, если старое устройство загрязнено, то можно использовать очищающие средства для того что убрать грязь.
В остальных случаях рекомендуется полная замена, поскольку попытка ремонта датчиков может привести к некорректной работе двигателя автомобиля. Нестабильная работа двигателя внутреннего сгорания может потребовать в дальнейшем ремонта ДВС.
Некоторым может прийти в голову идея поставить обманку вместо датчика, ведь это дешевле, но эксперименты с дорогим блоком управления могут в дальнейшем выйти боком.
Стоимость приобретения нового лямбда-зонд не слишком высока. Аналоги на рынке можно найти в пределах 1500 тысяч рублей, оригинальные запчасти стоят по 3–4 тысячи рублей. Попытка сэкономить на ремонте данного датчика, может привести к более печальным последствиям, а цена расплаты за возможность лишний раз сэкономить несопоставима с размером сэкономленных денежных средств.
Признаки неисправности
- очевидный: при наличии на приборной панели соответствующего индикатора состояния, он загорится и оповестит о наличии неисправности;
- более далекие, но наиболее характерные и заметные: двигатель ведет себя, если можно так сказать, неадекватно – присутствуют рывки автомобиля при движении, а также и двигатель, в целом, работает «неровно» и, как следствие, увеличенный расход топлива (бензина, дизеля, не принципиально);
- менее заметные, особенно без специализированных приборов: выхлопы стали «богаты» вредным угарным газом – СО;
- нечто из разряда «для капитана Очевидность»: активность индикатора Check Engine (однако, область возможных неполадок велика до безобразия, но это, что называется, «из той же оперы»). Как будто не работают свечи. Или похожие признаки возникают при отказе датчика скорости.

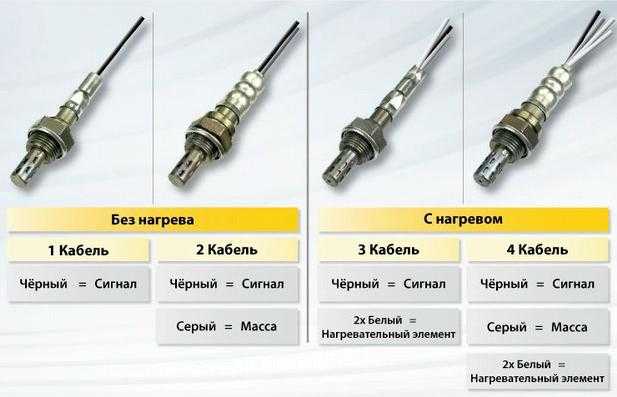

Универсальный лямбда зонд bosch
переделанная обманка кислородный датчик
Признаки неисправности
Как и любой другой узел автомобиля, датчик может выйти из строя. Распространенные причины поломки лямбда зонда:
- Некачественное топливо (переизбыток свинца в бензине) и другие ГСМ.
- Механические повреждения корпуса зонда.
- Контроллер контактирует с тосолом или элементами тормозной системы.
- Перегрев лямбда зонда на Ford Focus 2 из-за некачественного бензина.
Признаки выхода из строя зонда:
- Некорректная манера вождения автомобиля (рывки, тряска, провалы).
- Расход топлива существенно превышает норму.
- Уровень токсичности превышен в два раза.
- Некорректная работа мотора в целом. Автомобиль стучит, глохнет, рвет и т.п.
- Катализатор работает некорректно.
Учитывая эти факторы, контролировать функционал контроллера нужно обязательно. Срок эксплуатации и замена лямбда зонда Форд Фокус 2 зависит от множества факторов. Специалисты рекомендуют проводить осмотр системы каждые 15 тыс. км. Все зависит от качества топлива, манеры вождения и состояния дорожного покрытия. В этом обзоре речь пойдет о том, где стоят датчики (что мы уже рассмотрели), как самостоятельно провести замену лямбда зонда на Ford Focus 2 и др.
Особенности устранения неисправности
При обнаружении неисправностей в работе лямбда зонда, возможно, понадобится замена узла. Сам процесс замены не требует определенных навыков, но из-за того, что датчик расположен в труднодоступном месте, установка может затянуться на пару часов.
Для успешной замены лямбда зонда понадобятся набор ключей, отверток и других инструментов, которые есть в любом гараже. Этапы замены датчика кислорода:
- Для смены нужно снять клеммы с аккумулятора.
- Отсоединяем наш контроллер от системы вывода газов.
- Отсоединяем все провода и контроллер подачи воздуха.
- Отверткой откручиваем болты на датчике и извлекаем его.
Теоретически процесс занимает не более десяти минут. Но практика показывает, что провести замену датчика не так уж и просто. Проблема заключается в том, что лямбда зонд находится в неудобном месте, а крепления, подверженные постоянной высокой температурой, плавятся. Поэтому открутить их сложно, но выход есть.
Этап второй:
- Нужно взять молоток, постучать по крепежу и отверткой попробовать открутить.
- Если есть дрель с насадкой, то воспользуйтесь ею.
Если просто открутить не получается, даже дрель не помогает, то нужно высверлить крепления, снять датчик кислорода и посадить исправный на новые болты, большего диаметра.
Если и это не помогает, то с помощью газовой горелки нагревается обманка на лямбда зонд Форд Фокус 2 минут десять, затем оставляем на полчаса остывать и пытаемся выкрутить крепления. В случае обнаружения неисправностей не стоит тянуть с устранением проблемы, иначе последствия могут быть куда серьезнее, вплоть до замены двигателя.
Обычно проблем с заменой датчика не бывает, и весь процесс займет не более 40 минут. Если не получается провести замену, то лучше обратится на ближайшую станцию технического обслуживания. Опытный мастер сделает все быстро и качественно.
Проверка работоспособности лямдба зонда
В первую очередь, снимать любые показания с датчика необходимо лишь через пару минут после зажигания, так как его правильная работа начинается только при, так сказать, стандартной температуре около 350.

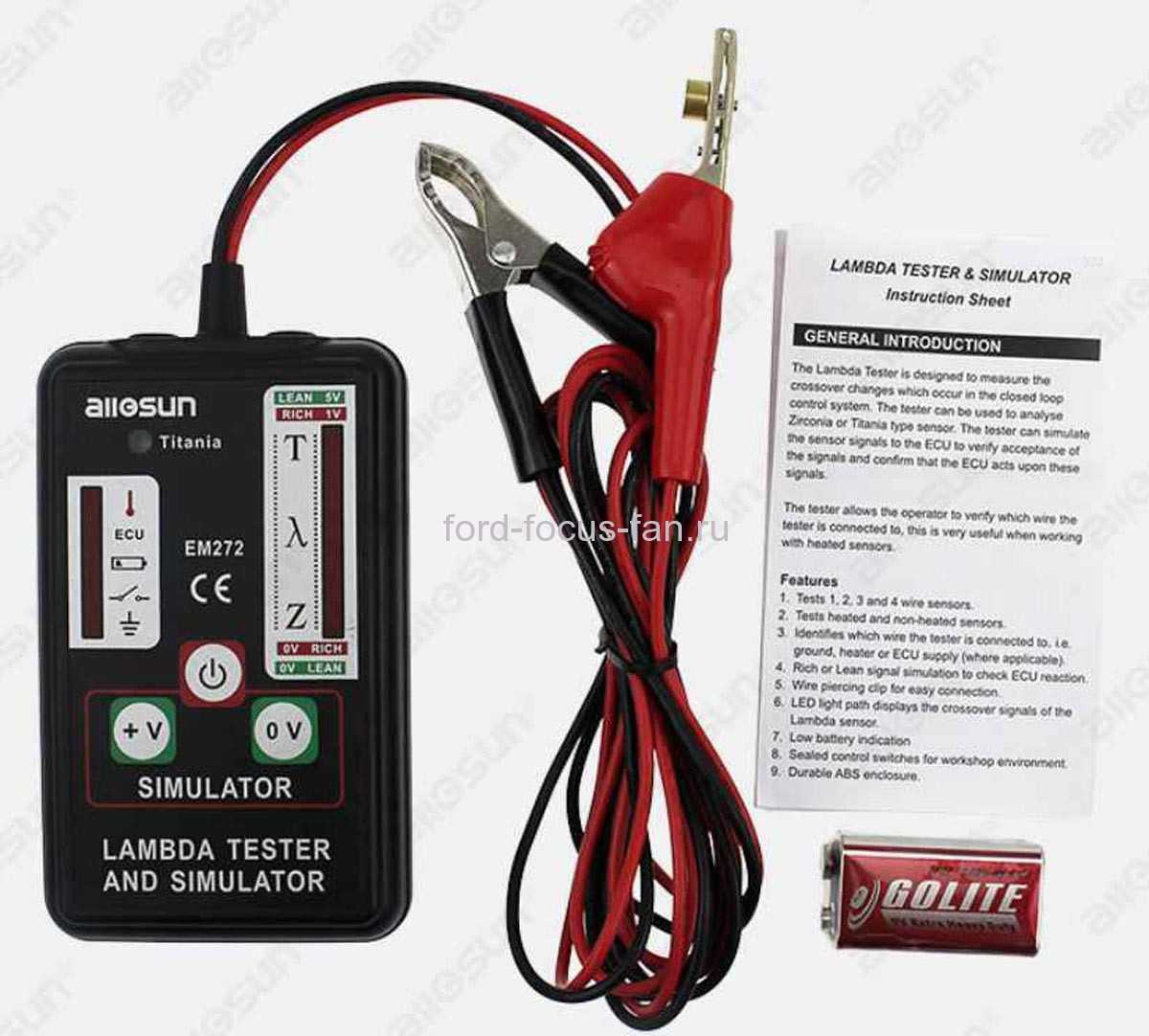

Как проверить лямбда зонд мультиметром
мультиметр RIA24EM
Как проверить датчик кислорода
Принцип и порядок проверки зонда на всех автомобилях одинаков.Может отличаться зависимости от типов применяемых зонда лямбда их расположением и рабочего напряжений. так как первых моделей он может располагаться в разных местах на наших марках идут трех проводные на разных местах выхлопной трубы.
Проверка датчика кислорода фирмы BOSH.
Лямбда-зонд и расход топлива (ВИДЕО)
Теперь же, совершив все подготовительные «маневры» и, исключив сторонние проблемы, переходим к проверке самого датчика:
Обманка лямбда, фото, самоделка зонда,
выждав указанное после зажигания время, следует увеличить содержание бензина в смеси, затем, отключить сам датчик от колодки и подключить к мультиметру;
обороты затем требуется повысить до значения в 2 500 тыс.;
теперь необходимо продолжить увеличивать содержание бензина в смеси, используя устройство для обогащения топливной смеси. Совершаем сей поступок до тех пор, пока не увидим значение оборотов двигателя в 200 об/мин на своем индикаторе (в том случаем, если двигатель обладает системой электронного впрыска, то, ситуация упрощается: от вас потребуется лишь отсоединить вакуумную трубку от регулятора давления и расположить её в магистрали
момент истины – снимаем показания. Значение в 0.9В будут означать, что ваш датчик абсолютно исправен. Вольтаж в 0.8В и меньше значит, что кислородный лямбда-зонд нуждается в замене
К тому же, стоит обратить внимание на реакцию прибора – в случае заметной замедленности замена все также необходима.
Анализ работоспособности лямбда зонда
Если есть сомнения по поводу нормальной работы датчика, то проверить это нужно в первую очередь. Не стоит беспокоиться и паниковать, ведь все узлы и детали в машине так или иначе связаны между собой, и признаки плохой работы не всегда говорят о неисправности лямбда зонда.
Чтобы произвести анализ работы контроллера, потребуется электромагнитный вольтметр и осциллограф. В первую очередь, нужно дать поработать двигателю 15-20 минут. Затем выполняем следующие указания:
- Тщательно осматриваем и проверяем работу датчика. Детально изучаем напряжение, опережение зажигания, работу подачи топлива и т.д.
- Обязательно проверяем целостность проводки. Затем нужно сравнить и проанализировать полученные данные с показаниями нормы.
- Осматриваем на повреждения датчик подачи кислорода. Если на стенках есть небольшой слой свинцовой пыли сажи, тогда замена обязательно нужна. Если обнаружены подобные отложения, то это свидетельствует о том, что бак заливается бензином сомнительного качества.
- Электромагнитный вольтметр подключаем к зонду и производим запуск двигателя, держа педаль газа до 3000 оборотов. Далее меняем содержание смеси и снижаем обороты двигателя до 150 в минуту.
- Извлекаем вакуумный шланг из регулятора воздуха и смотрим показания на вольтметре. Если показывает 0.9V, то с датчиком все в порядке. Если данные ниже 0.8 V или вообще отсутствуют, тогда зонд нужно менять.
- Используя вакуумный шланг, проверяем смесь. Нормальные показатели на вольтметре — 0.3 V.
- После — проводим динамический анализ. Соединяем зонд с топливной системой и подключаем электромагнитный вольтметр. Запускаем двигатель, доводим до 2000 оборотов и следим за показаниями. Прибор показывает 0.5 V — устройство нормально функционирует. Если показатели другие, то понадобится срочная смена зонда.
Замена датчика
Прежде чем демонтировать устройство, рекомендуется заглушить автомобиль и снять клеммы с аккумуляторной батареи.
Для того чтобы снять лямбда-зонд, необходимо отсоединить прикрепленные к нему провода, достать датчик из разъема и выкрутить с помощью ключа. Но поскольку он работает при высоких температурах, то снять просто с помощью ключа его будет не возможно. Для того чтобы облегчить задачу, рекомендуется использовать WD-40, либо же использовать баллонный ключ с усилителем.
Не рекомендуется производить сразу же замену, поскольку отсоединенное устройство может быть рабочим. Для начала рекомендуется проверить его на работоспособность. Для этого берется вольтметр и подключается к устройству. Запускаем автомобиль и необходимо немного поднять обороты до 2500 чтобы прогреть двигатель.
После этого оставляем машину работать на холостых оборотах и смотрим на показания вольтметра. На табло должны быть значения больше 0.8. Если показания меньше необходимых значений или держатся на нуле, то придется производить замену. Также необходимо произвести осмотр снятого устройства на наличие свинца или сажи. Если такие элементы присутствуют, то можно без проверки сразу же приступать к замене, поскольку данный признак указывает на несоответствие октанового числа в топливе, которое использовалось.
В старых версиях автомобиля до 2005 года имеется только один датчик кислорода. На новых версиях их используется 2, и они располагаются оп разным сторонам катализатора.
Процесс замены производится аналогичным образом. Но бывает так, что датчики прикипают намертво, поэтому рекомендуется использовать молоток для того чтобы отбить датчик и увеличить возможность его демонтировать. В крайних случаях датчик просверливают с помощью дрели и вставляют прут для того чтобы открутить с помощью него. В стандартных ситуациях используется ключ на 22 в виде балонника или же рожковый.
Как заменить кислородный датчик на Ford Focus 2
Процедура замены требует внимательности и аккуратности. В подкапотном пространстве Ford Focus 2 присутствует множество пластиковых элементов. Процесс замены включает следующие основные этапы:
аккуратно демонтируем пластиковое «жабо» — закрывающее клапанную крышку и верхнюю часть двигателя;
кислородный датчик №1 находится между двигателем и моторным щитом – необходимо аккуратно отвести в сторону провода;
используется специальный пластиковый ключ – с его помощью датчик аккуратно выкручивается;
аккуратно накидывается головка, датчик выкручивается против часовой стрелки.

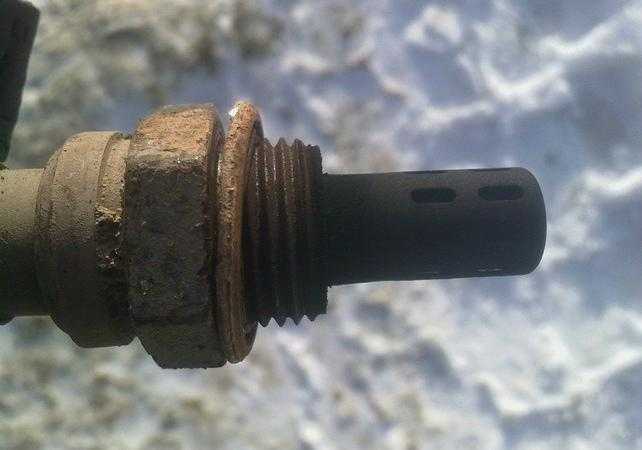

Старый датчик выглядит следующим образом:
Сборку необходимо выполнять в обратном порядке. Особенно аккуратным следует быть при затяжке. Так как при чрезмерном усилии велика вероятность повредить резьбу. Хорошее решение – использование динамометрического ключа.
Не стоит забывать о втором кислородном датчике. Находится он уже после катализатора – на самом глушителе. Для его снятия требуется воспользоваться ключом на 22. Сложность работы заключается в ограниченности свободного пространства. Потому придется воспользоваться коротким ключом, трещеткой или просто спилить часть рожкового. Желательно приобрести специальный ключ для снятия датчика. Выглядит кислородный датчик №2 следующим образом:
Неисправность кислородного датчика может привести к множество различных проблем, неисправностей. Одна из самых проблемных ситуаций – когда неверные данные датчика приводят к перебоям в переключении коробки передач. Особенно осторожным нужно быть с проложенными кабелями. Так как их повреждение приведет необходимости замены. Приобрести их отдельно затруднительно. Провода кислородного датчика продаются только в комплекте с самим зондом.
Проверить работоспособность кислородного датчика можно в гаражных условиях. Но в некоторых случаях обычный мультиметр просто не позволяет выявить неисправность. Хорошее решение – обратиться в сертифицированный сервисный центр. Это позволит точно определить характер неисправности.

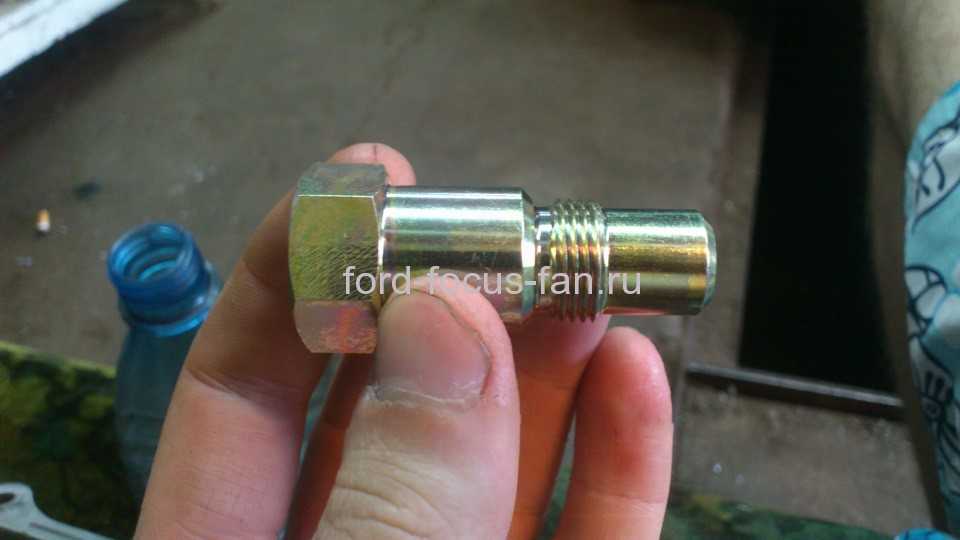

Обманка на лямбда зонд на Форд Фокус 2
При извлечении катализатора величина его сигнала, поступающего со второго датчика, будет идентичной первому, что обязательно вызовет выход из строя катализатора, что за собой повлечет переход работы двигателя в аварийный режим. Это послужит тому, что расход топлива будет рассчитываться не по данным зонда, а по стандартным параметрам, а это будет иметь своим следствием существенный расход топлива и некорректную работу мотора.
Чтобы устранить эту задачу, ставят так называемые обманки. Они бывают 2х видов: механические и электронные.
Обманка механическая лямбда зонда.
Прибор различных размеров (в зависимости от производителя). Конструкция обманки предполагает содержание специальной каталитической крошки, задача которой — ускорить сжигание вредных газов. Другими словами, вредные вещества (газы) попадают в «тело» обманки через небольшое отверстие (2 мм), где остатки CO окисляются, а концентрация уменьшается. Такой процесс изменяет данные, которые поступают в ЭПУ, т.е. катализатор работает в нормальном режиме.
Электронная обманка лямбда зонда.
Устройство с микропроцессором, управляющее двигателем, когда катализатор вышел из строя. Другими словами, это процессор, обрабатывающий данные с первого зонда о содержании воздуха.
