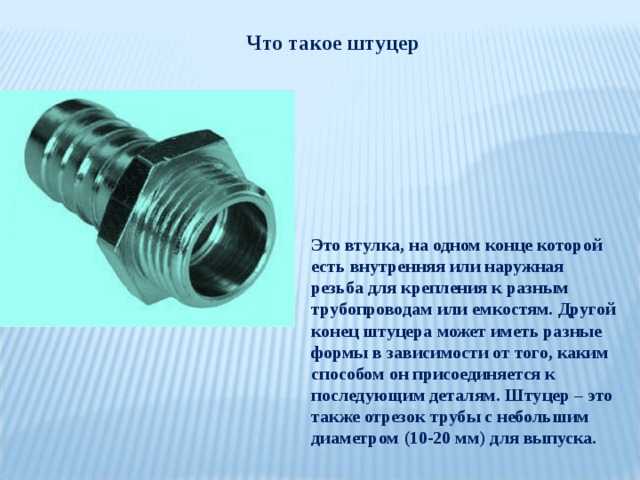

Штуцер

Конструкционное исполнение

Штуцерное соединение трубопроводов, элементов промышленного, емкостного оборудования выполняется на сварке либо осуществляется неприварным способом, что отражается на конструктивных особенностях изделий.

В зависимости от способа крепления штуцеры бывают накидными, накидными внахлестку или встык, в том числе – со стопорением, а также переходными различных типов, промежуточными, ввертными, ответвительными. Они обеспечивают в разных условиях торцевое соединение с применением уплотнительных прокладок.

Производство всевозможных типов штуцеров основано на соответствии требованиям стандартов. Оно осуществляется при строгом контроле качества. Технологическими нормами предусматривается применение различных сплавов – конструкционной легированной стали, нержавеющей стали, латуни, бронзы.

Помимо функциональных свойств, материалы изготовления придают штуцерам износостойкость, повышенную прочность, устойчивость к коррозии. При их выборе учитывается температурный режим, степень агрессивности среды, другие условия эксплуатации.

Штуцерные фитинги, практически не имеющие ограничений по диаметрам, обеспечивают максимальную герметичность. Толщина стенок штуцеров рассчитана на нормативное давление рабочей среды. Проходное сечение, диаметр резьбы измеряется в дюймах либо имеет метрические параметры.

В качестве заготовок для штуцеров используются поковки с нормированными механическими свойствами. При изготовлении нестандартных изделий их обработка выполняется в соответствии с чертежной документацией, техническим заданием заказчика.

Устройство

Каким возможно устройство штуцерных кранов?

Водоразборный

Водоразборный кран 1-2 со штуцером отличается от любого другого водоразборника, фактически, лишь этим самым штуцером вместо носика. Корпус крана в большинстве случаев выполнен из бронзы (обычно хромированной); вода перекрывается простой кранбуксой, совместимой с любым отечественным смесителем.

Огромное преимущество изделия – простота его ремонта. При выработке резиновой прокладки она изменяется никак не сложнее, чем в смесителе. В случае если выйдет из стоя кранбукса – ее замена также не станет проблемой: цена новой буксы не превышает 40 – 45 рублей.

Пробковый

В пресловутых бочках с пивом и квасом еще пару-тройку десятилетий назад устанавливались в основном пробковые краны. Как они устроены?

Пробка в форме усеченного конуса со сквозным пазом поворачивается в латунном корпусе; притирка подробностей снабжает герметичность. В большинстве случаев, из-за гигиены с пищевыми жидкостями употребляются натяжные пробковые краны: контакт с сальниковой набивкой в этом случае очевидно ни к чему.

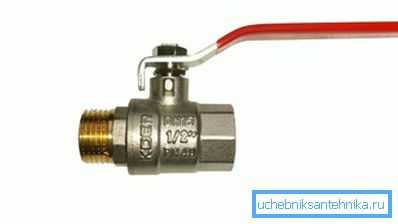

Шаровый

Как устроен шаровый кран – сливной со штуцером либо каждый?

Поворотная пробка со сквозным отверстием сменяется шаром. Шток – отдельная подробность; он входит в паз шара и снабжается эргономичной ручкой. Герметичность обеспечивается парой фторопластовых либо тефлоновых седел между корпусом и шаром, конечно кольцевым уплотнителем около штока, выполненным из того же полимера.

Материалы для изготовления штуцеров и ниппелей

Штуцеры и ниппели – неотъемлемые детали многих трубопроводных систем. Они могут быть выполнены из разных материалов в зависимости от применения и условий эксплуатации.

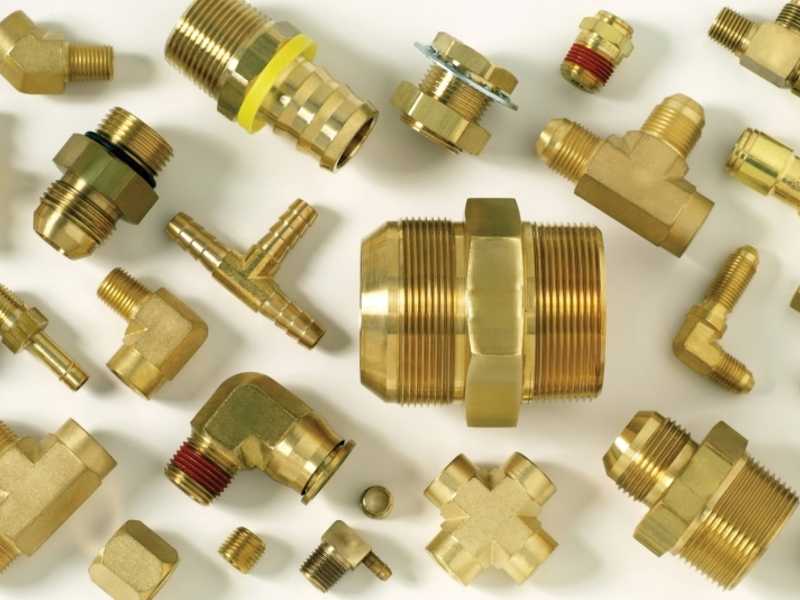

Наиболее распространенными материалами для изготовления штуцеров и ниппелей являются сталь, латунь и нержавеющая сталь. Стальные штуцеры и ниппели обладают высокой прочностью и устойчивостью к коррозии, но требуют обязательной защиты от воздействия агрессивных сред. Латунные детали имеют хорошую коррозионную устойчивость и применяются в трубопроводах с неагрессивной средой. Нержавеющие стальные штуцеры и ниппели обладают высокой устойчивостью к коррозии и могут использоваться в системах с агрессивной средой.

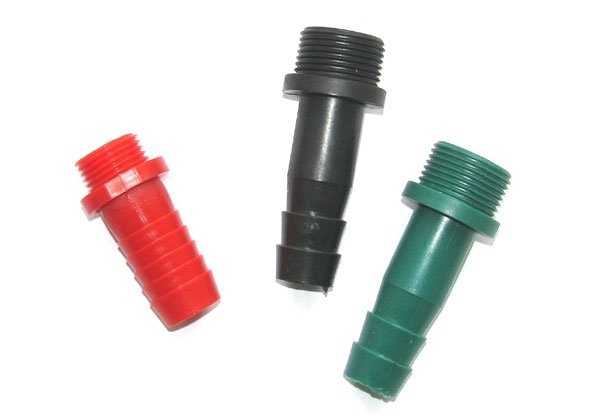

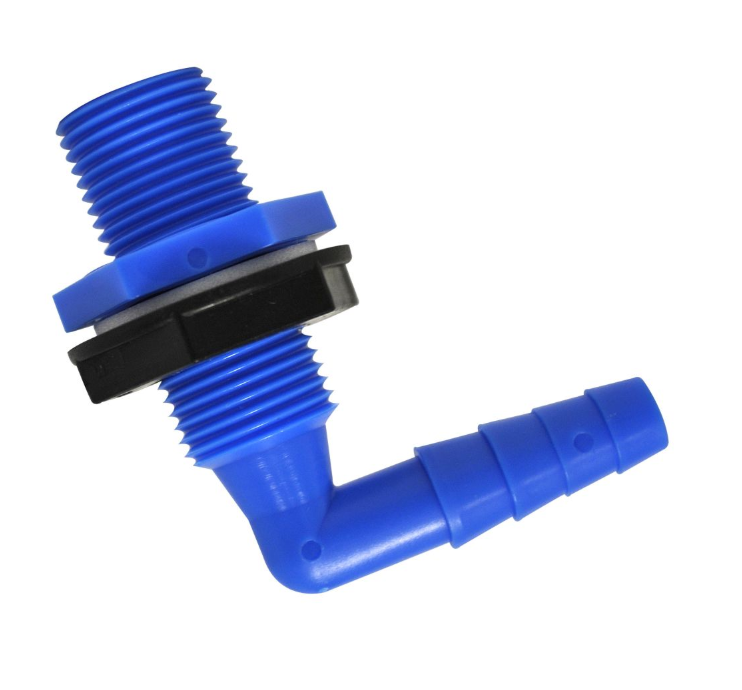

Также можно использовать пластиковые штуцеры и ниппели, которые рекомендуется применять в системах с химически активными жидкостями, нефтью, растворителями и другими агрессивными средами. Пластиковые детали обладают высокой устойчивостью к коррозии и химическим воздействиям.

В некоторых случаях для изготовления штуцеров и ниппелей применяются экзотические материалы, такие как титан, инконель, монель, которые обладают высокой стойкостью к высоким температурам, коррозии, а также почти не имеют магнитных свойств. Однако, использование таких материалов может значительно увеличить стоимость производства.

Изучив различные материалы для изготовления штуцеров и ниппелей, можно подобрать оптимальный вариант для каждой конкретной трубопроводной системы.

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

Муфта
. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.
Переходник
. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).
Уголок
присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.
Тройники и крестовины
применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.
Коллекторы
позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.
Американка –
это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

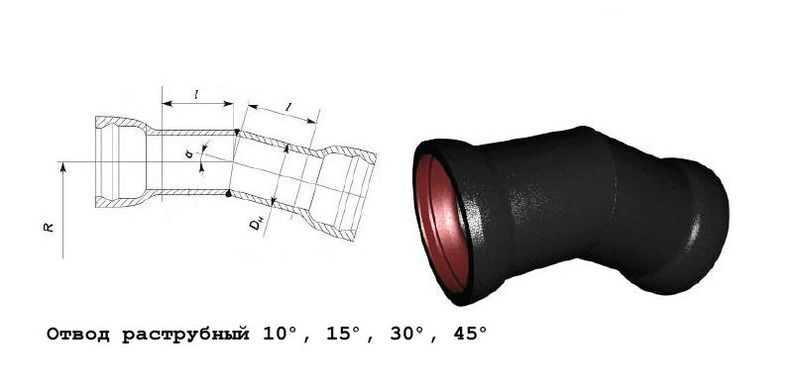

Обводы
монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования

виды фитингов для пластиковых труб бывают:

Прямые.
Y – образные.
T – образные.

По типу подключения

виды фитингов для ПВХ труб разделяются на:

Компрессионные (обжимные).
Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимныхполипропиленовых фитингов :

С ними удобно и просто работать.
Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.
Не нужно наличие специального сварочного оборудования.
Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Классификация и характеристики штуцеров

В соответствии с предназначенными функциями изготавливаются следующие типы штуцеров:

соединительные;
переходные;
поворотные;
приварные.

На магистральных, промышленных, бытовых сетях штуцерное соединение предусматривает комплектацию монтажного узла штуцером и втулкой. На трубопроводах повышенного давления, приборах систем газового обеспечения применяется интегральный метод соединения, при котором штуцер с втулкой являются единым устройством. Разъемный способ монтажа может также осуществляться путем скручивания фитингов.

Переходные штуцеры позволяют свободно соединять элементы оборудования с трубопроводами, имеющими одинаковые или различные диаметры условного прохода. На одном конце изделий предусмотрена резьба. Форма противоположного конца соответствует способу соединения с деталями систем.

Поворотные штуцеры изготавливаются односторонними либо двусторонними под пайку. Они способны предотвращать смешивание, утечку двунаправленных жидкостей.

Приварные штуцеры выдерживают экстремальные параметры рабочих сред импульсивных линий. Они используются для подключения оборудования котельных, тепловых электростанций. Конфигурация штуцера, имеющая вид тройника, угольника, крестовины, позволяет обеспечить требуемый угол ответвления, изменение направления трубопроводных магистралей.

Литература

Штуцер, нарезное ружье // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
Экспресс-штуцер // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
Штуцер // Советский энциклопедический словарь. редколл., гл. ред. А. М. Прохоров. 4-е изд. М., «Советская энциклопедия», 1986. стр.1531
Маркевич В.Е. Спортивное и охотничье стрелковое оружие / Под общей редакцией Н. Л. Волковского. — ил.. — СПб: ООО «Издательство «Полигон», 2005. — 256 с. — ISBN 5-89173-302-1.
Блюм А. Анатомия штуцера (рус.) // журнал «Оружие». — 2012. — № 01. — С. 1-3, 42-47.

Использование

Где и для чего может использоваться запорная арматура с штуцером?

Для дозированного отбора из емкости жидкостей, а также пищевых. Обычный пример – розлив кваса либо пива из бочки. Штуцер разрешает нарастить длину излива шлангом (в частности, при розливе в емкости, из-за своих размеров не входящие в лоток бочки).
Дренажный (перфорированный) шланг, подключенный к штуцеру, может употребляться для полива грядок.
Слив накопительных емкостей с дождевой либо талой водой довольно часто желателен не на дорожку перед ними, а на грядки либо вовсе за пределы участка. Возможность подключить к сливному крану шланг окажет помощь и тут.
Штуцерный шаровый кран – совершенный промывочник. Его установка в глухую пробку отопительного радиатора обеспечит минимум неприятностей с отводом нечистой воды в канализацию: достаточно обжать садовый шланг на штуцере любым хомутиком.
Наконец, будем помнить про сбросники в технических помещениях. К примеру, на техэтажах либо в подвалах, употребляющихся в качестве складов, нет возможности скинуть воду из стояка на пол. Вентиль с штуцером разрешит отвести ее в систему канализации дома.

Читать также: Дровокол гидравлический своими руками чертежи фото инструкции

Значение слова штуцер

Примеры употребления слова штуцер в литературе.

Вила Ракия, завесив лицо распущенными на волю косами, напевает в сохнущие волосы какую-то черногорскую песенку про юнака-кралевича из градишта Борача и чистит штуцер. Кавказа отряд босфорских судов, везущий туркам французские штуцеры, английские орудия, боевые припасы и, на транспортах, турецкий десантный отряд.

Горн торопливо спрятал отяжелевший платок в карман, сбросил в воду куски дерна, служившего вашгердом, и, держа штуцер наперевес, отошел шагов на сто от места, где мыл песок.

Собрал это он нас на Малаховом кургане, — у его там маленький был свой блиндажик по новой должности, — облаял первым делом и стращал запороть, если кто не сполнит в точности какого его приказания, а затем велел, чтобы к девяти часам все к ему явились и чтобы у каждого было по штуцеру и по линьку в кармане.

Наша кавалерия в сей миг нанесла б контрудар и погнала несчастных на Велиж, на его тихую речку с обрывистым западным берегом, на штуцера моих егерей.

Я вас пущу, но помните, что Медор без намордника, а в руках я держу двухствольный штуцер.

Почему Живоглот, который сроду ни к кому не ходил просто в гости, ходит к Штуцеру?

Штуцер или Живоглот могут опомниться, могут найти время подумать о тоннеле или о складе зарядов.

Поставкой французскому правительству ружейных стволов для нарезных штуцеров Мартены занимались уже давно, и их продукция была намного лучше прусских капсульных ружей.

Запасные мушкеты и штуцеры приготовили, ножи охотницкие булатные, топоры широкие сибирские наточили.

Так, мгновенно затвердевающий пластик, — биолог подбросил в руке ярко-алый баллон с длинным изогнутым штуцером, — ацетон, набор слесарных инструментов.

Теперь время штуцера с экспрессными, разрушительными пулями, а с жаканом идут кустари, я не в эпохе, я не первый — вот что обидно: не первый со штуцером, не последний с рогатиной — середка наполовине.

Широкоскулый, заросший волосом и с первого взгляда страшноватый Кожевников отвел взгляд, сказал в сторону: — А все штуцера виноваты, эти ружья старинные.

На плече висела двустволка дулами вниз, в руках он держал штуцер, и по стволу зазмеился свет, падавший меж неплотно сдвинутых штор.

Не буду описывать сотни и тысячи сортов и видов автоматического, полуавтоматического оружия и совсем не автоматического оружия, винтовок, карабинов, автоматов, пистолет-пулеметов, пистолетов просто, револьверов, ружей, штуцеров и еще очень и очень разных моделей смертоубийственных изделий, заполняющих милитаристское Эльдорадо.

Область эксплуатации штуцеров

Применяют данную деталь для различных целей в следующих сферах:

водоснабжение;
автомобилестроение;
трубопроводы;
промышленное оборудование;
системы окраски;
мойки авто.

Как и всякий механизм, изделие нуждается в периодическом техническом обслуживании. Проверку его пропускной способности проводят в рабочей среде с целью определить наличие или отсутствие засорения, прочности, герметичности, устойчивости к воздействию влажности, давления, температуры. В том случае, если шланговое или изделие другого вида засорено, необходимо произвести его очистку, а при наличии протечек следует осуществить замену уплотнителей (если они имеются) либо сильнее подтянуть крепление.

Разновидности изделий

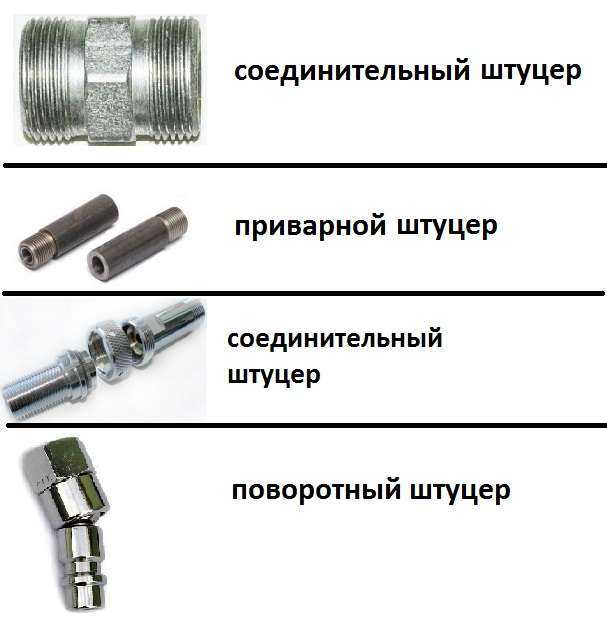

В настоящее время можно увидеть следующие виды штуцера:

переходной;
приварной;
соединительный;
поворотный.

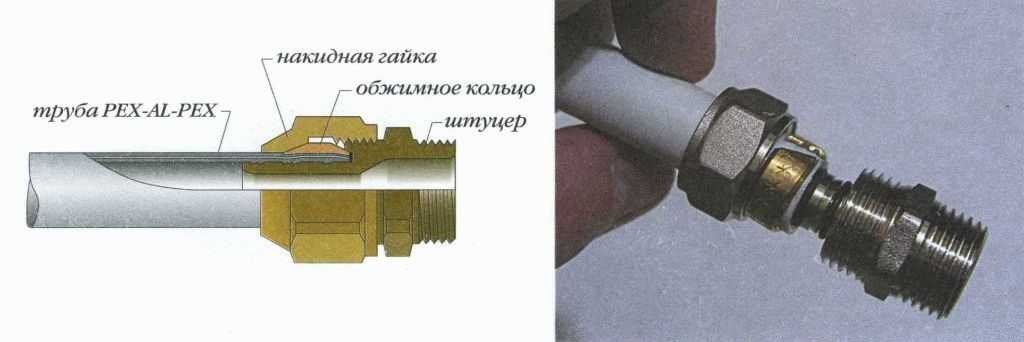

Соединение изделия с другим элементом (трубой, шлангом и пр.) может осуществляться несколькими способами:

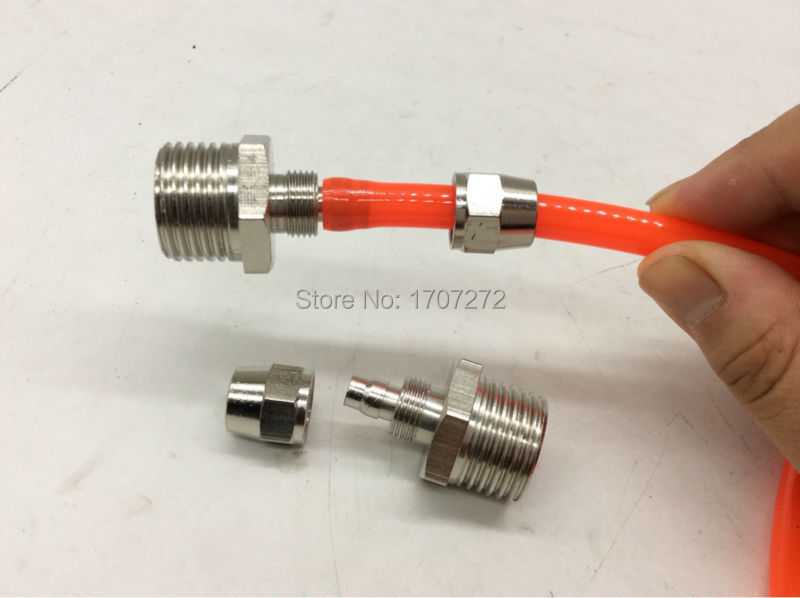

с двумя составляющими – моделью под шланг и втулкой. В этом случае шланг, вставленный в штуцер, фиксируется путем сдавливания втулкой;
интегральным методом. В данном типе соединения втулка и само изделие являются одним устройством;
путем вкручивания, когда у изделия лишь одна сторона имеет резьбу, на которую впоследствии и накручивается труба либо вентиль.

В тех случаях, когда применяется соединение с помощью сварки, у изделия лишь с одной стороны имеется резьба, на которую накручивается труба либо шланг. Вторая же его сторона приваривается непосредственно к трубе или емкости. Для изготовления используется легированная сталь. Если требуется изменить шаблон резьбы, применяется переходный вариант изделия. При необходимости, чтобы соединение имело возможность вращения, используется гидрошарнир (поворотный тип). Его изготавливают из алюминия или нержавеющей стали. Узнать много полезной информации об изделии поможет Википедия штуцер, где подробно описаны дюймовые и шланговые виды.

Для установки на сварные емкости из стали и резервуары применяются следующие типы штуцеров:

фиксируемые с помощью сварки, плоские и имеющие фланцы, выдерживающие давление от 0,6 до 25 МПа, температуру от -70 до 300 градусов;
стальные, фиксируемые сваркой в трубопроводе, с фланцами. Они рассчитаны на давление в 16 МПа и от -70 до 600 градусов;
цельнокованые, прямые, тонкостенные, выдерживающие от 1,6 до 16 МПа давления, и такие же значения температуры, что и предыдущего типа штуцера;
приварные встык, имеющие утолщенный патрубок и с фланцем, выдерживающие давление 1,6–16 МПа и аналогичную температуру;
цельнокованые, имеющие шейку, предназначенные для работы под давлением 6,3–16 МПа и при таких же значениях температуры.

Мы уверены, что Вам будет полезна статья о том, как правильно подобрать фланец для соединения.

Какие размеры штуцеров у нас можно купить?

Для решения разных технических задач могут потребоваться соединители этого типа не только с разным условным проходом, но и присоединительными диаметрами. У нас представлен весь размерный ряд продукции в соответствии с ГОСТ. Для облегчения поиска необходимого типоразмера в карточке каждого вида штуцеров ниже представлена таблица с их доступными размерами, с помощью которой можно быстро подобрать и сформировать заказ на изделия с нужными характеристиками.

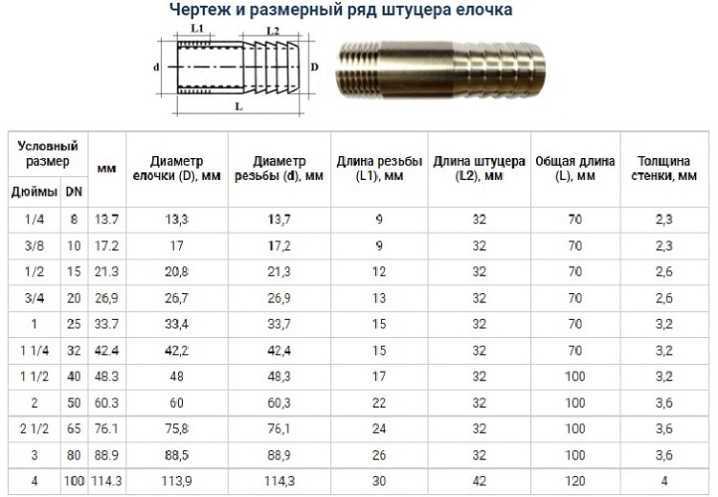

Для удобства выбора предлагаем вам ознакомиться со сводной таблицей диапазонов доступных диаметров штуцеров, которые всегда можно заказать и купить у нас.

ГОСТы

ГОСТ 24504-80: Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция ГОСТ 21858-78: Соединения трубопроводов резьбовые. Штуцера ввертные. Конструкция ГОСТ 21872-78: Соединения трубопроводов резьбовые. Штуцера переборочные. Конструкция ГОСТ 21857-78: Соединения трубопроводов резьбовые. Штуцера переходные. Конструкция ГОСТ 25681-83: Соединения трубопроводов резьбовые. Штуцера поворотные. Конструкция ГОСТ 26337-84: Соединения трубопроводов резьбовые. Штуцера проходные под пайку. Конструкция ГОСТ 24092-80: Соединения трубопроводов резьбовые. Штуцера проходные под приварку. Конструкция ГОСТ 24072-80: Соединения трубопроводов с врезающимся кольцом проходные. Конструкция ГОСТ 24073-80: Соединения трубопроводов с врезающимся кольцом переходные. Конструкция ГОСТ 24090-80: Соединения трубопроводов с врезающимся кольцом переборочные. Конструкция ГОСТ 24087-80: Соединения трубопроводов с врезающимся кольцом крестовые проходные. Конструкция ГОСТ 24091-80: Соединения трубопроводов с врезающимся кольцом и заглушкой. Конструкция ГОСТ 24074-80: Соединения трубопроводов с врезающимся кольцом ввертные. Конструкция ГОСТ 28942.4-91: Соединения трубопроводов с врезающимся кольцом ввертные с уплотнением резиновым кольцом круглого сечения. Конструкция

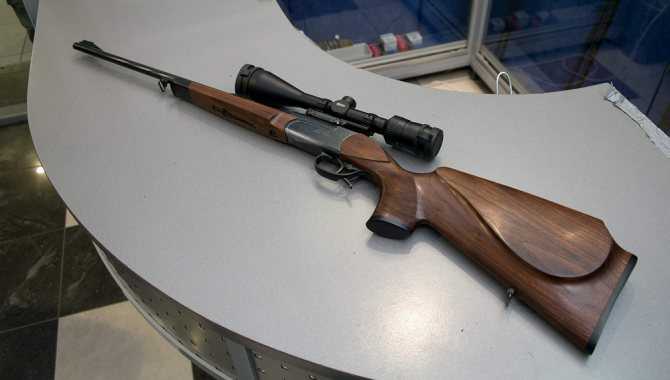

Цена на штуцеры и модели российского производства

Качественный и надежный штуцер стоит недешево. На ценник влияет его тип, производитель, калибр, техническое состояние и историческая ценность модели. На покупку надежных штуцеров «нитроэкспресс» скупиться не стоит, самые качественные из них стоят десятки тысяч долларов. А вот модель за 2 – 3 тысячи долларов должна насторожить – очень велик шанс того, что такой штуцер развалится уже после нескольких выстрелов. Еще большую цену имеют штуцеры крупного калибра, предназначенные для африканской охоты.

В России не так часто пользуются штуцерами. Возможная причина – нет нужды использовать их убойную силу, нет приемлемых целей для охоты. Самая подходящая цель – медведь. А вот на вооружении армии Российской Империи штуцеры состояли.

Сейчас в России производят всего несколько достойных моделей штуцеров, среди которых выделяются одноствольный ИЖ18Н 12-го калибра с гладким съемным стволом, «двустволка — экспресс» МР251 с надежным и мощным узлом запирания и МР221 «Артемида». Они характеризуются небольшим калибром, но хорошо подходят для охоты на любого российского зверя.

Штуцеры надежны и обладают серьезной убойной силой, но у них всего один или два выстрела. Это не позволяет делать быструю перезарядку, что при охоте на опасного хищника может стоить жизни. Ранее для подстраховки охотники использовали сразу 2 ружья, одно из которых носил оруженосец на непредвиденный случай.

Сейчас некоторые производители совмещают тяжелую конструкцию двуствольного штуцера с магазинным карабином, что позволяет делать выстрелы до 6 раз подряд. Перезарядка делается одновременно в обоих стволах. Такие штуцеры весят немало и имеют серьезные габариты, но дают высокий уровень безопасности на охоте.

Где применяются различные виды фитингов для полиэтиленовых труб?

Исходным материалом, из которого изготавливают различные виды фитингов ПНД труб, служит латунь либо полиэтилен различной плотности.

Диаметры фитингов

для ПНД труб варьируются от 20 до 1200 мм.

Виды фитингов ПНД труб:

Компрессионные
, как правило, применяют при сборке систем водоснабжения, в том числе питьевых. Их диаметр может составлять от 20 до 110 мм. Они рассчитаны на работу в температурном диапазоне 0… +45 ºС и при давлении от 10 до 16 бар. Монтаж ПНД труб с помощью компрессионных фитингов делают без использования горячих методов – сварки или пайки.
В электросварных
устанавливается нагревательный элемент (проволока) на соединяющихся частях. При нагревании проволока плавит торцевые части трубы, и они спаиваются. В итоге получают качественный сварной шов. Такие фитинги берут при монтаже газо- и водоснабжения, при осуществлении аварийно-ремонтных работ. Электросварные фитинги представлены такими видами соединительных элементов, как тройники, отводы на 45º и 90º, переходники, заглушки, соединительные муфты.
Металлические
выбирают, если необходимо присоединение труб из отличающихся материалов, например, при сборке труб ПНД со сделанными из металла.
Литые
виды фитингов ПНД труб изготавливаются с использованием той же технологии, что и ПНД трубы, благодаря этому в прочности они не уступают соединяемым трубам. Температурные границы применения – 0… + 40 ºС. Используются в газо-, водоснабжении.
Сегментные или сварные
виды делают из отдельных нарезанных частей трубы ПНД, которые потом подключают под необходимым градусом способом стыковой сварки. Используются для соединения трубопровода в местах, где он меняет направление: повороты, разветвления. Диаметры сегментных фитингов находятся в рамках 90-450 мм.
Используя латунные
виды фитингов ПНД труб, мы получаем наиболее надежное, герметичное соединение. Латунные фитинги лучше всего использовать совместно с забивной опорной втулкой. Этот простой метод предотвратит деформацию торцов соединяемых труб и сужение трубы в месте соединения при сжатии обжимным фитингом.
Труба ПНД 75 мм
обычно используется при монтаже безнапорной канализации или прокладке кабеля в уличной траншее.

Шту́цер (от нем. Stutzen, буквально — обрез)

(воен.), ружье с нарезами в канале ствола, предшественник винтовки, заряжалось с дула. Появились в 16 в. в Германии. В начале 17 в. в небольшом числе Ш. состояли на вооружении войск в Польше и Баварии. К концу 17 в. ими вооружались все унтер-офицеры пехоты в Пруссии и Швеции, к концу 18 в.—во Франции. В России первые Ш. появились в 18 в., с 1726 изготовлялись в Туле. С 1843 в русской армии Ш. были вооружены стрелковые батальоны и лучшие стрелки — «штуцерные», по 6 человек на роту в пехотных полках. После перевооружения во 2-й половине 19 в. всех армий Винтовками, заряжавшимися с казённой части, название «Ш.» сохранилось за некоторыми типами охотничьих нарезных ружей (см. Ружья охотничьи).

Шту́цер

деталь трубопровода или его соединительного узла, представляющая собой втулку, один из концов которой имеет внутреннюю или наружную резьбу (см. рис. при ст. Штуцерное соединение) для крепления к различным ёмкостям или трубопроводам. Форма др. конца Ш. зависит от способа присоединения к последующим деталям. Ш. называют также отрезок трубы небольшого диаметра (10—20 мм) для выпуска воды или воздуха, отбора жидкости из трубопровода с целью измерения её давления.

Значения в других словарях

штуцер — Штуцера, м. . 1. Старинное военное ружье, первонач. с прямолинейной нарезкой. || Охотничье нарезное ружье. 2. Короткий отрезок трубы с резьбой, служащий для соединения труб между собой и для присоединения их к резервуарам. сосудам и т. п. Большой словарь иностранных слов
штуцер — ШТУЦЕР, -а, м. 1. Ирон. обращение. 2. Мастер, умелец. 3. Начальник, управляющий, руководитель. 4. Мужской половой орган. Большой (или главный, козырной и т. Толковый словарь русского арго
штуцер — шту́цер «ружье с коротким стволом» (Мельников, Полонский), уже в 1764 г. (Порошин); см. Христиани 58. Из нем. Stutzer – то же; см. Горяев, ЭС 426. Этимологический словарь Макса Фасмера
штуцер — ШТУЦЕР -а; мн. штуцера; м. 1. Двуствольное нарезное охотничье ружьё крупного калибра. 2. Техн. Короткий отрезок трубы с наружной резьбой, служащий для соединения труб между собой или для присоединения их к резервуарам, сосудам и т.п. Толковый словарь Кузнецова
штуцер — Деталь, предназначенная для присоединения к трубопроводу арматуры, контрольно-измерительных приборов и т.п. Строительная терминология
штуцер — 1) нос; 2) мужской половой орган Словарь воровского жаргона
штуцер — ШТУЦЕР м. немецк. винтовка, нарезное ружье, для пули, не очень длинное, со стволом в аршин и короче. штуцерная пуля ныне с бутылочным донцем и остроносая. штуцерник, кто вооружен штуцером. Нынешние штуцера бьют на версту и далее. Толковый словарь Даля
штуцер — -а, мн. штуцера, м. 1. Старинное военное ружье с винтовыми нарезами в стволе. — А все-таки ни в жизнь не взять бы французу Севастополя, вашескобродие, хотя у француза и штуцера были! Станюкович, Кириллыч. Малый академический словарь
ШТУЦЕР — ШТУЦЕР — соединительный патрубок обычно с резьбой на концах. С помощью штуцера подсоединяют трубы к резервуарам, аппаратам, трубам и т. п. ШТУЦЕР (от нем. Stutzen) — нарезное ружье в 16-19 вв. В России в 1-й пол. Большой энциклопедический словарь
штуцер — Заим. в начале XVIII в. из нем. яз., в котором Stutzer — суф. производное от stutzen — «обрезать, подрезать». Буквально — «обрез». Ср. русск. обрез. Этимологический словарь Шанского
штуцер — орф. штуцер, -а, мн. -ы, -ов и -а, -ов Орфографический словарь Лопатина
штуцер — Шту́цер/, мн. шту́цер/ы и штуцер/а́. Морфемно-орфографический словарь
штуцер — штуцер I м. 1. Старинное военное ружьё с винтовыми нарезами в стволе. 2. Двуствольное нарезное охотничье ружье крупного калибра. II м. Короткий отрезок трубы с наружной резьбой, служащий для соединения труб между собою или для присоединения их к резервуарам, сосудам и т.п. Толковый словарь Ефремовой
штуцер — 1. штуцер, штуцеры, штуцера, штуцеров, штуцеру, штуцерам, штуцер, штуцеры, штуцером, штуцерами, штуцере, штуцерах 2. штуцер, штуцера, штуцера, штуцеров, штуцеру, штуцерам, штуцер, штуцера, штуцером, штуцерами, штуцере, штуцерах Грамматический словарь Зализняка
штуцер — ШТ’УЦЕР, штуцера, мн. штуцеры-штуцера, ·муж. (·нем. Stutzen). Старинное военное ружье, ·первонач. с прямолинейной нарезкой. | Охотничье нарезное ружье. Толковый словарь Ушакова
штуцер — сущ., кол-во синонимов: 15 винтарь 9 винтовка 26 винтовое ружье 4 втулка 10 мастер 179 мужской половой орган 70 мужской член 70 начальник 106 оружие 114 патрубок 3 ружье 67 руководитель 86 тысяча рублей 15 умелец 17 член 95 Словарь синонимов русского языка

Блог
Ежи Лец
Контакты
Пользовательское соглашение

2005—2021 Gufo.me

Функциональность штуцеров

Классификация штуцеров, как элемента инженерных систем, предусматривает разделение по следующим признакам:

функциональные качества, определяющие способность решать технические задачи;
конструкционные материалы;
геометрия, параметры резьбы, обеспечивающие взаимозаменяемость;
способы фиксации, крепления к прилегающим элементам.

Герметичность разъемных соединений посредством штуцеров достигается при непосредственном контакте сфероконических поверхностей либо за счет использования прокладок. Она играет важную роль в водопроводных, тепловых, газопроводных системах, коммуникациях высокого давления, трубопроводах, транспортирующих густые и жидкие смазочные материалы.

В устройствах для нагрева, перемещения рабочей среды крепежные штуцеры служат для присоединения трубчатых электронагревателей.

Удобным, надежным является применение соответствующих типов штуцеров при подсоединении к оборудованию трубопроводной арматуры, контрольно-измерительной аппаратуры, систем автоматики. Оно практикуется при необходимости понижения избыточного давления воды, газа, масла, а также с целью отбора жидкости для измерения давления.

С помощью штуцеров удобно подключать к системам насосы, манометры, гидроаккумуляторы, реле давления. Легко поддаваясь демонтажу, резьбовые фитинги обеспечивают доступ к технологическим линиям, коммуникациям во время профилактических, ремонтных работ.

Критерии выбора: как подобрать конструкцию

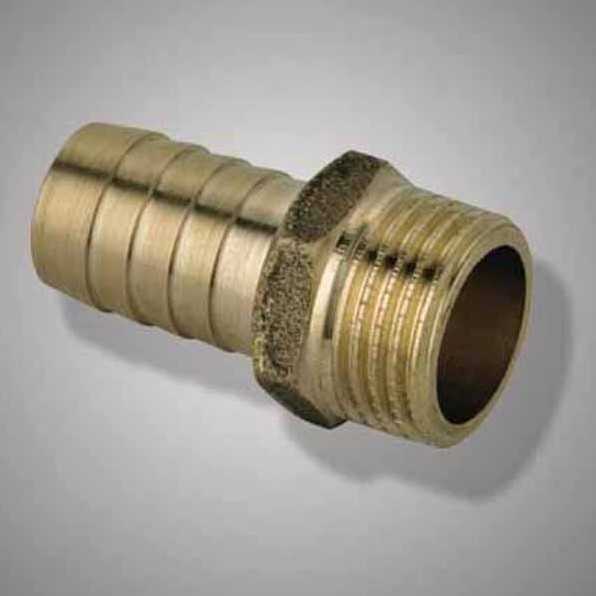

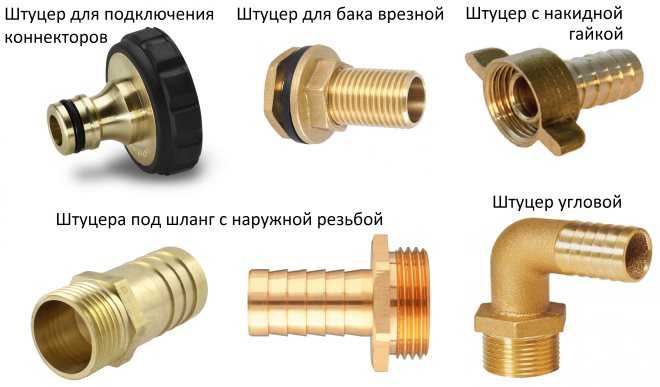

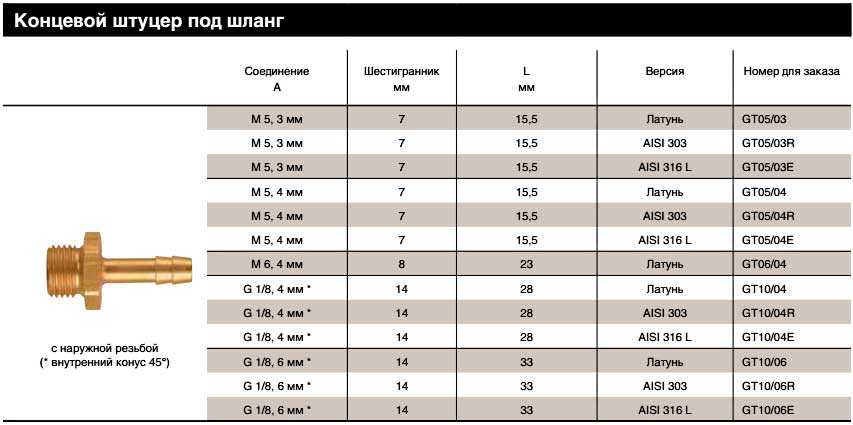

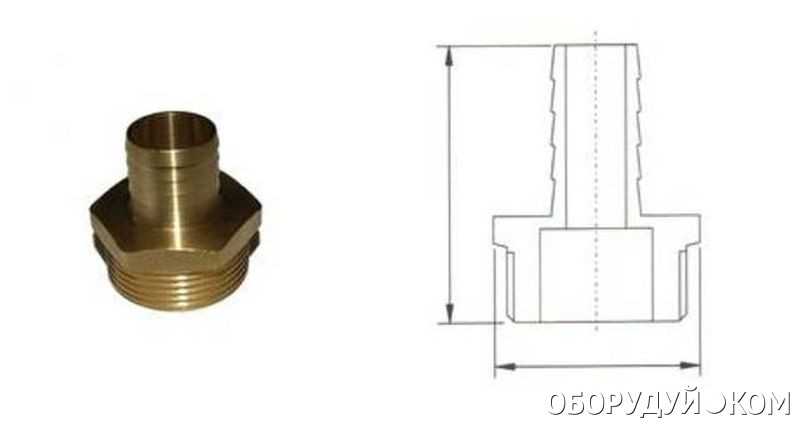

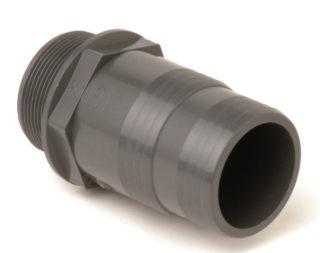

Штуцер для шланга с наружной резьбой

Чтобы обеспечить высокий уровень герметичности и прочности, нужно обратить внимание на тип соединения, материал изготовления и рабочие условия. Если предполагается использовать фитинг для жидкостей под большим давлением, следует применять изделия из стали сварного типа

Для водопроводной воды, поливных шлангов, опрыскивателей будет достаточно полимерного фитинга.

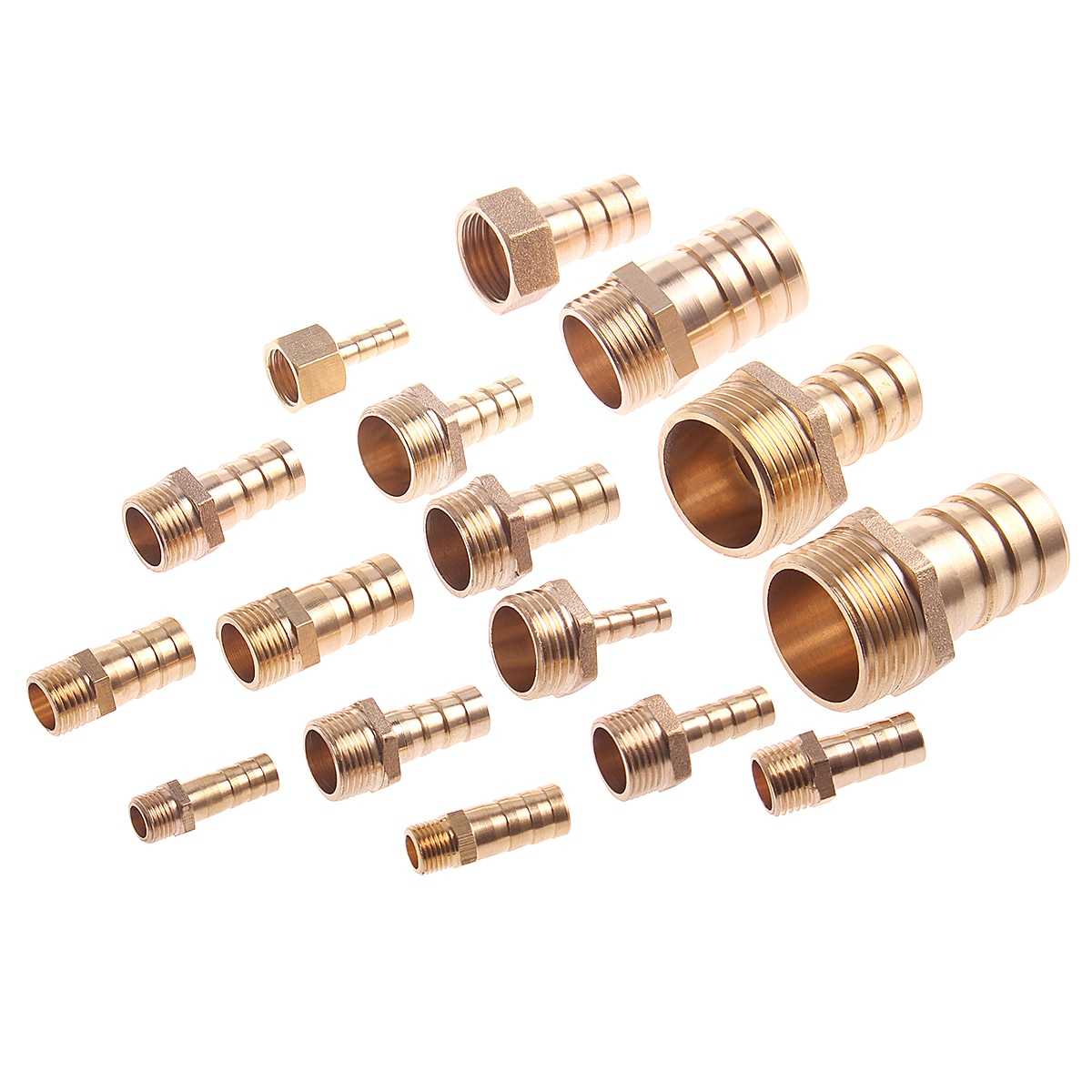

Штуцер для шлангов

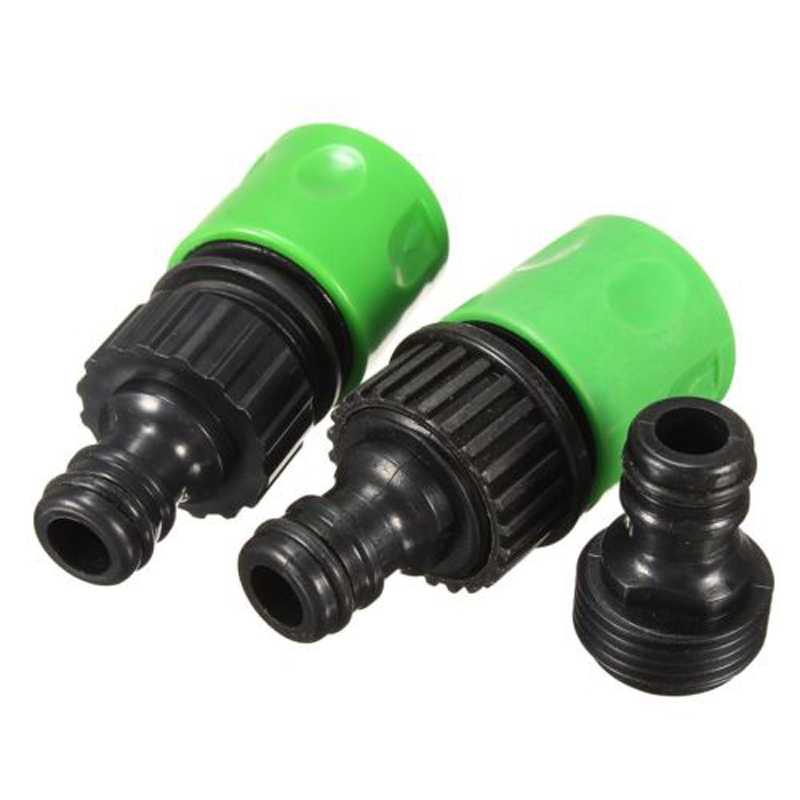

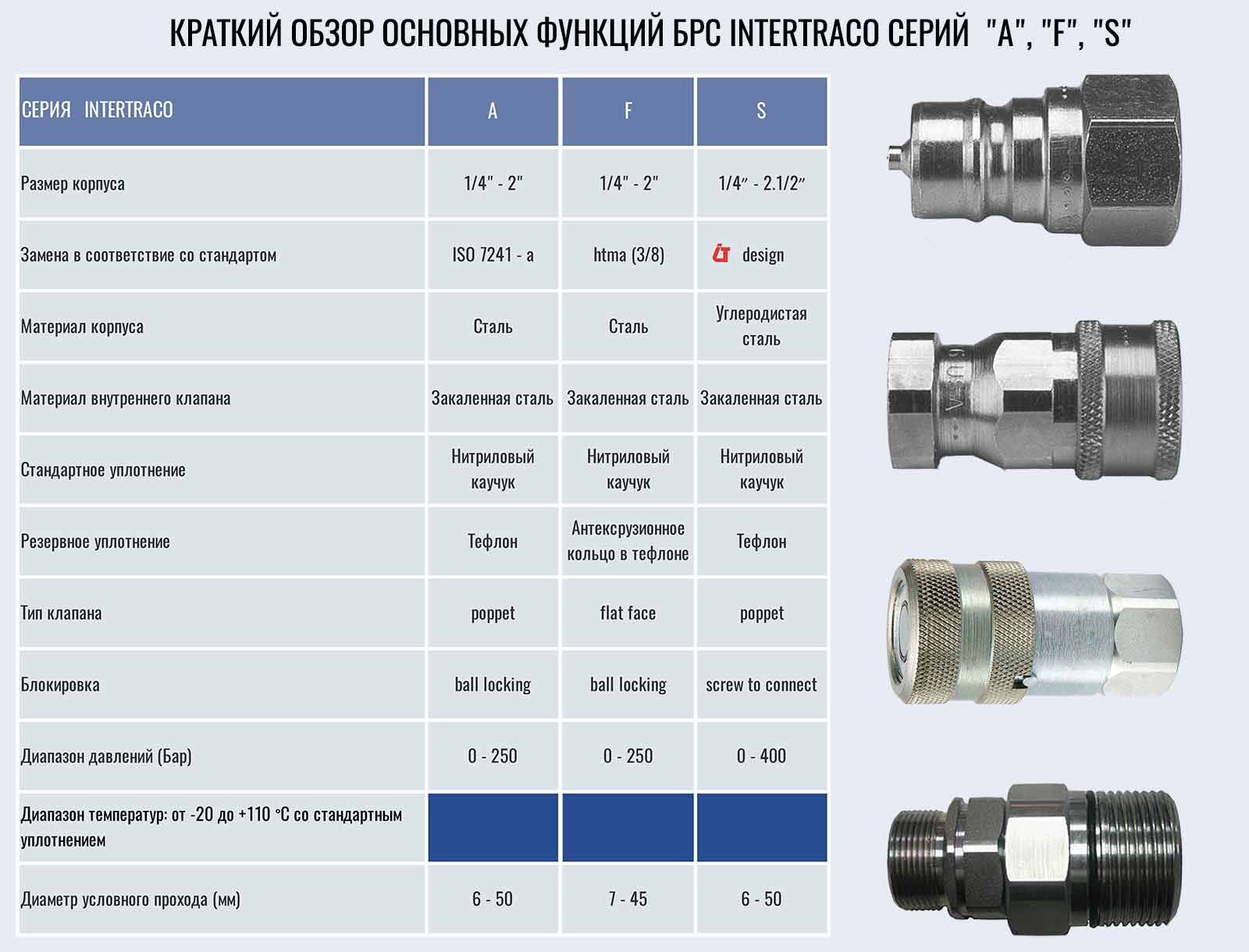

В поливных системах можно использовать быстросъемные фитинги с переходником на кран, ПВХ-трубу или резиновый шланг. Преимуществом будет конструкция с обратным клапаном или ниппелем. Это позволит задействовать насадку с распылителем воды или пистолет для полива.

Для небольшого напора воды в пределах 8-15 атмосфер подойдет недорогой пластиковый за 25-50 рублей. Аналогичные фитинги можно использовать в системах капельного полива, где рабочее давление ещё ниже.

В системах орошения с давлением 15-25 атмосфер следует применять фитинги из стали или сплавов меди. Металлические соединители дороже, но долговечнее и выдерживают высокое давление.

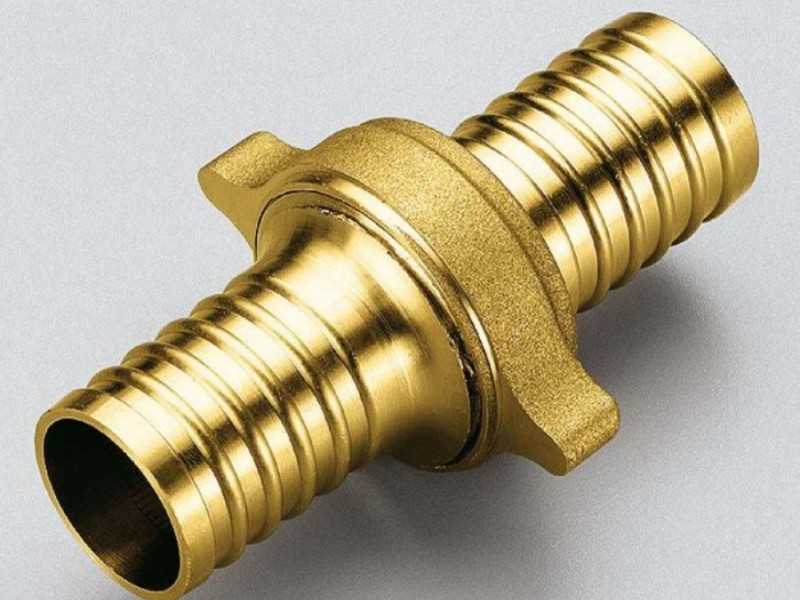

Соединительный фитинг

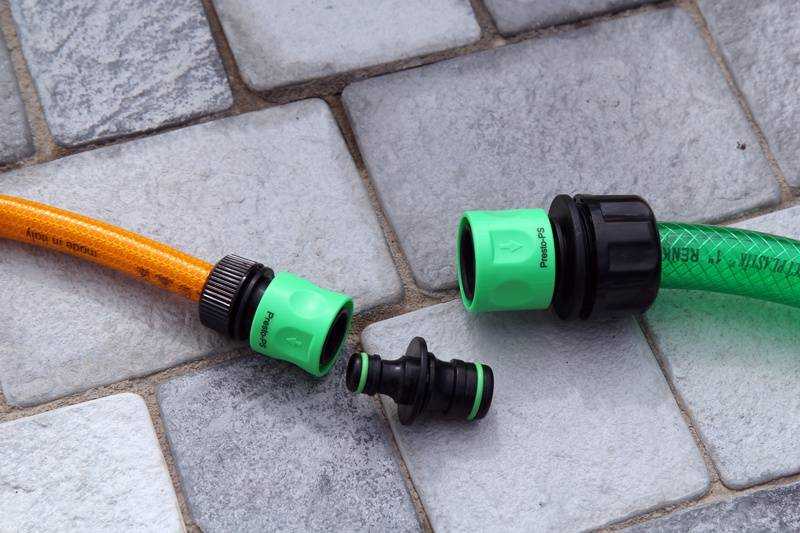

Соединительный штуцер для шланга позволяет увеличить длину за счет сопряжения двух шлангов. Для надежности стыковки используют резьбовой фитинг или гайку штуцер. Для гибких труб и шлангов допускается применение пластикового резьбового соединения.

Комбинированные конструкции из металлических, металлопластиковых труб со шлангами требуется соединять, вкручивая стальной или латунный штуцер. При выборе изделия следует заранее замерить диаметры шлангов и труб, чтобы избежать в дальнейшем протечек.

Штуцеры для приборов с замером давления

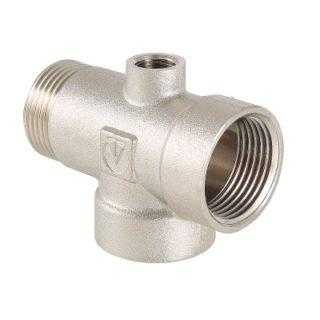

Пятиходовый фитинг

Для сопряжения труб и шлангов с насосом, газовым баллоном, накопителем воды используют пятивыводной штуцер или пятиходовый фитинг. Такие соединители применяются для регулирования и автоматизации систем снабжения водой, поддержания заданного напора в домах или предприятиях. За счет дополнительных выводов в систему можно подключить измерители, переключатели и регулировщики давления. Такой подход применим к системам газообеспечения, где важен контроль над подачей напора из газовой магистрали или пропанового баллона.

Реле автоматически могут повысить давление в системе при подъеме нагрузки или для равномерного распределения на нескольких потребителей. Такой метод оправдан, если планируется устанавливать газовую плиту и колонку к одному источнику пропана. В случае с водным фитингом – позволит удерживать заданный напор воды при работе нескольких кранов, стиральной и посудомоечной машины одновременно. Для повышения давления в один из пяти отводов устанавливается нагнетающий компрессор.

Штуцеры для отведений

Когда требуется собрать систему из дополнительных разветвлений, выбирают штуцер тройник. Соединение позволяет использовать три отвода: одно входное и два выходящих. Отверстия снабжаются резьбой снаружи или внутри, детали выполняют из латуни или железа. Для организации ответвлений пластиковых водопроводных и отопительных труб можно использовать композитные тройники с накидной гайкой. Для горячей воды подбирают соединители с плавным сечением, чтобы уменьшить трение от сопротивления водного напора.

Фитинги для газа

Газовые штуцеры для шлангов и труб нужно выбирать из материалов, не подверженных статическому электричеству. По типу конструкции – аналогичны обычным соединителям, но имеется дополнительная электрозащита, препятствующая спонтанным возгораниям газа от статики

Надо обращать внимание на включение антистатической вставки снаружи и внутри трубы. Газовый фитинг изготавливают из сплава меди, внутреннюю и наружную часть покрывают защитным полимером

Правила применения

Установка данного изделия на резервуары сварного типа не отличается сложностью. Мастерами применяется несколько видов штуцера:

• фиксация плоских элементов с фланцами. Способ рассчитан на показатели давления в пределах 0,6-25,0 Мпа и температурный режим от минус 70оС до 300оС;

• фиксация цельнокованых, прямых и тонкостенных элементов. Способ рассчитан на показатели давления в пределах 1,6-16,0 МПа и температурный режим от минус 70оС до 600оС;

• фиксация приварных элементов с фланцем и утолщённым патрубком. Способ рассчитан на показатели давления в пределах 6,3-16,0 МПа и температурный режим от минус 70оС до 600оС;

• фиксация цельнокованых элементов с шейкой. Способ рассчитан на показатели давления в пределах 1,6-16 МПа и температурный режим от минус 70оС до 600оС.

Существующие разновидности штуцеров различаются не только назначением и техническими характеристиками, но также обладают очень высокими эксплуатационными качествами, что делает их применение экономически целесообразным. Главным условием выбора является назначение изделия с учётом показателей давления и температуры.

Научные работы

Основные научные работы посвящены исследованию патогенных микроорганизмов.

— Описал новый вид дизентерийной бактерии, которая вскоре станет известна как палочка Штуцера—Шмидца.
1919—1920 — Работал в области вакцинации.
1921—1935 — Предложил сыворотки против дифтерийной, дизентерийной, скарлатинной, бруцеллёзной и других инфекций.
— Доказал возможность борьбы с вредными насекомыми с помощью энтомопатогенных бактерий.
Изучал кишечные инфекции и кишечную микрофлору.
Разрабатывал теоретические вопросы изменчивости бактерий.
Создал школу микробиологов и эпидемиологов.
