Сажевые фильтры для дизельных двигателей

Стоит ли удалять сажевый фильтр и как это сделать?

Фильтр DPF, так же, как и каталитический нейтрализатор, не ремонтируется и не обслуживается, при выходе из строя менять его на новый или перепрошивать ЭБУ и устанавливать обманку датчика загрязнения — каждый решает сам.

Но не нужно забывать про периодическое проведение технического осмотра, где наличие данного элемента выхлопной системы обязательно проверят.

Конечно, если фильтр DPF забит и на панели приборов постоянно горит ошибка, это неправильно

Но важно еще и понимать, что в данной ситуации вы используете не всю мощность автомобиля, увеличится расход топлива, возможен выход из строя форсунок, закисание геометрии турбины, и других неисправностей, как топливной, так и других систем. Мы уже не говорим про экологическую составляющую

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Устройство и принцип работы роботизированной коробки передач

Поэтому, если фильтр DPF окончательно забился, то его лучше поменять на новый. Но не у каждого есть в пределах от 60 до 100 тыс. рублей, особенно, если вы обладатель б/у автомобиля.

В данной ситуации можно пойти тремя путями:

1. Поставить аналог подешевле, к примеру, за 20 тыс. рублей;
2. Поставить обманку в виде короба с металлическими опилками;
3. Полностью удалить фильтр и упоминание о нем в ЭБУ двигателя.

Первый вариант мы не рекомендуем использовать, так как всем понятно, что в изделии за 20 тыс. рублей вряд ли есть платина и другие дорогостоящие металлы.

Как себя поведет устройство не понятно и переживет ли оно хотя бы первую регенерацию без возгорания, тоже под вопросом. Если вам не жалко своего авто и хотите проинспектировать, то дерзайте, только обзаведитесь парочкой дополнительных огнетушителей литров на 10 каждый.

Второй вариант тоже сомнителен, так как внутри банки с металлическими опилками давление и температура будут отличатся от нормативных, прописанных в ЭБУ. На панели приборов постоянно будет гореть ошибка, а частая регенерация все равно быстро выведет устройство из рабочего состояния.

Последний вариант наиболее предпочтителен. Ведь если все сделать правильно, то это не появляется на работу двигателя, разве что добавит пару лошадиных сил

Но тут важно обратиться к хорошим специалистам

Алгоритм замены:

Снимают сажевый фильтр с автомобиля

Он может идти в одном корпусе с катализатором.
Отсоединяют датчики:
Болгаркой разрезают корпус и удаляют внутренности выбиванием по частям или выприсовыванием целиком.
С помощью «полуавтомата» или аргоном заваривают корпус и швы покрываются термостойкой краской от коррозии.
Далее устанавливают фильтр на место, подключают датчики.
Если есть ошибки в ЭБУ связанные с процессами регенерации, то их удаляют, но при этом важно не повредить всю остальную систему диагностики.
Отключают всю систему через свитч или другим способом. У каждого специалиста есть свои тайны.

Последний и предпоследние пункты очень важны так как если нарушить систему диагностики, то последующие неисправности будет невозможно выявить, к примеру, двигатель не будет заводиться, а подключённый сканер покажет, что все ОК.

А если не отключить всю систему в ЭБУ, то неправильные показания датчиков вызовет у электроники «ступор» в буквальном смысле слова. Появятся ошибки на панели приборов и возникнуть другие проблемы, к примеру, высветится аварийный режим.

Как прожечь

Итог разговора на данный момент вполне понятен – сажевый фильтр дизельного двигателя можно почистить. Способ №1: сделать это, как принято говорить, пассивным путем. Способ №2: провести чистку активным методом, который заложен в штатной электронике.

Что такое регенерация

О том, что представляет собой регенерация сажевого фильтра и какие цели она преследует, разговор уже был. Напомним, что основная задача этого мероприятия – выжечь скопившуюся в каналах «сажевика» сажу. Опустошенная матрица позволяет двигателю «вздохнуть», а значит, отбирает минимум мощности.

Чтобы выжечь эту самую сажу, необходимо повысить температуру отработанных газов. Сделать это можно двумя путями:

1. Пассивным. С ростом оборотов повышается температура выхлопа, но увеличивается перерасход топлива. Оптимум – постоянные средние обороты: газы горячие, доля недожжённой солярки минимальна. Пример из эксплуатации – движение по трассе с постоянной скоростью.
2. Активным. Увеличение температуры в фильтре за счет дожигания дизельного топлива перед ним. Перед выпуском отработанных газов из цилиндра осуществляется послевпрыск ДТ. За счет низкой температуры его самовоспламенения имеем факел пламени и горячий поток выхлопа прямо перед «сажевиком», отчего последний нагревается до 600…650°С.

На стенках матрицы DPF нанесен платиновый катализатор. Его задача – способствовать ряду химических реакций, которые в конечном итоге избавляют емкость от сажи. В отличие от FAP, газы должны быть изрядно горячими (400…500°С против 300…350°С), иначе прожигу не быть. А значит «топить» на шоссе все-таки придется.

Активный прожиг

О пассивном методе сказано много. Остается лишь конкретизировать, как прожечь сажевый фильтр в движении без помощи электроники, а именно примерную скорость передвижения и обороты двигателя. Итак, темп в 70-90 км/ч и более 2 500 об/мин на тахометре вполне достаточно для того, чтобы немного опустошить фильтр от сажи. Как часто и сколько времени уделять процессу – зависит от частоты использования машины. Отталкивайтесь от стандартного цикла: на 5 дней городской толкучки 2-3 поездки выходного дня длительностью не менее 40 минут.

Повторимся, что цель активной регенерации – раскалить матрицу сажевого фильтра до 600…650°С. Для этого необходимо изменить работу турбокомпрессора, заглушить систему рециркуляции отработавших газов (EGR), и впрыскивать топливо перед тактом выпуска отработавших газов. Сразу предупредим, ситуация пожароопасная.

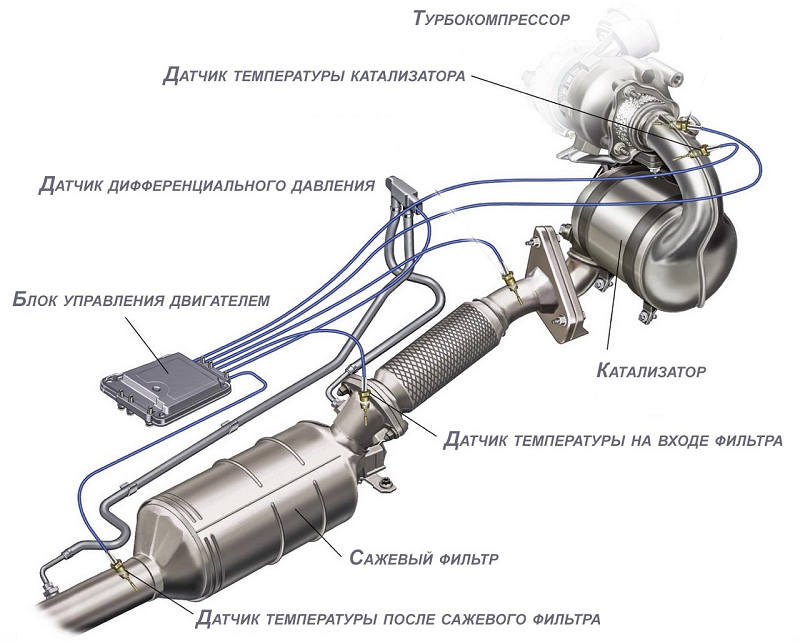

• Сенсор температуры выхлопных газов. (их два – один смонтирован на входе в фильтрующий элемент, второй – на выходе).
• Датчик дифференциального давления. Измеряет разницу давлений между входом и выходом.

Запускается активный прожиг по-разному. На одних автомобилях (например, на VW) это происходит незаметно для водителя и вне зависимости от того, находитесь ли вы в городе и на трассе, на других (например, у Toyota) – засветится лампа, что необходимо остановиться и нажать специальную кнопку.

Все же сравнивать автомобили по алгоритму срабатывания электроники не стоит. Так у того же VW есть предаварийный режим, который мы описывали (иконка DPF). Разница только в том, что владельцу VAG-овской продукции необходимо выехать на трассу и ехать, пока лампа не потухнет, а Toyota все сделает сама на месте.

О чем еще стоит поговорить, так это о признаках активной регенерации:

• Увеличивается температура двигателя.
• Растет расход топлива.
• Возрастает температура масла.
• Раскаленная банка начинает громко цокать, что хорошо слышно снаружи.
• Цвет выхлопа приобретает густой белый оттенок.
• На холостых оборотах двигатель начинает «басить».

Режим «Check Engine» +…

На некоторых машинах производитель предусматривает аварийную регенерацию. Обычно чтобы ее запустить, счетчик сажи должен насчитать некоторое пороговое значение (у VAG это не менее 58 гр.), а компьютер – войти в режим «чека».

Запуск такой программы очистки возможен только на СТО. Часто эту процедуру называют сбросом ошибки Diesel Particulate Filter Restricted/Clogged MIL ON или принудительным прожигом сажевого фильтра, который мало чем отличается от тойотовской модели запуска активной регенерации через кнопку.

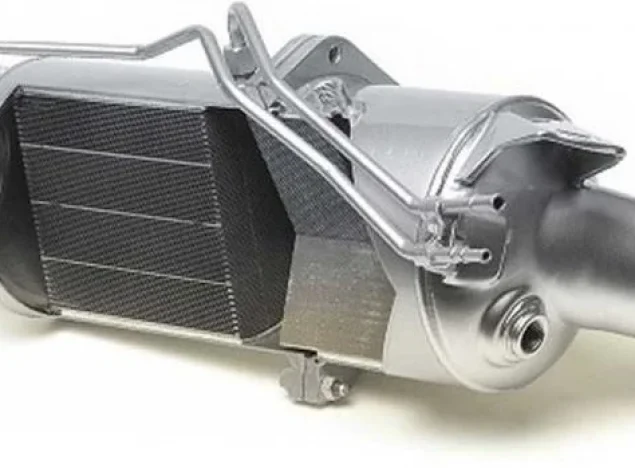

Описание и принцип работы сажевого фильтра

В прошлом определить дизельный двигатель можно было не только по характерному тракторному звуку, но и наличию из трубы грязного чёрного дыма. В последующем на автомобилях стали использоваться сажевые фильтры, которые очищают выхлопные газы, устраняя вонь от сгоревшей солярки.

Но как только такой фильтр забивается сажей, появляются проблемы с машиной, которая теряла лошадиные силы, увеличивался расход топлива, появлялись проблемы с многочисленными датчиками в катализаторе. Все это отрицательно сказывалось на всей работе двигателя. Устанавливаются такие фильтры исключительно на дизельных двигателях, их располагают после катализатора, обеспечивая механическую очистку выхлопных газов от сажи.

Современные сажевые фильтры оснащается многочисленными датчиками, которые позволяют определить температуру выхлопных газов и объём пропускаемого воздуха. На основании последнего вся система делает вывод о состоянии сажевого фильтра, предупреждая автовладельца о необходимости его замены. Забившийся фильтр не сможет в штатном режиме пропускать газы, в итоге увеличивается нагрузка на двигатель, и, если автовладелец не проводит регенерацию или не меняет вышедшие из строя запчасти, могут отмечаться серьёзные неисправности у двигателя. В конечном счете такой ремонт обойдется в солидную сумму.

Удаление

Сажевый фильтр служит только в целях экологии, поэтому его можно удалить без последствий для автомобиля. Тогда двигатель станет легче работать, а экологические нормы понизятся до стандарта «Евро-3» – что некритично. Процедура потребует некоторых навыков и усилий по причине взаимосвязи элемента с ЭБУ силового агрегата.

ЗА и ПРОТИВ

Плюсы удаления:

• отсутствие ошибок и режима аварийного состояния двигателя по причине забитого элемента фильтрации;
• отпадает необходимость режима регенерации (обязательная процедура);
• уменьшение расхода топлива;
• улучшение динамических показателей авто (повышение мощности);
• устойчивая работа силового агрегата;
• отпадает необходимость обслуживать фильтрующий элемент.

Минусы:

• ухудшение экологических показателей. Уровень выброса сажи в атмосферу резко повышается, хотя технический осмотр пройти можно;
• проблемы с эксплуатацией транспортного средства в странах с обязательным требованием необходимых экологических стандартов (Европейский Союз).

Способы удаления

1. Перепрошивка программного обеспечения. Посредством подключения программатора происходит установка нового софта (не предусматривающий наличие фильтрующего элемента) на контроллер. После чего сам фильтр демонтируется. Успех операции зависит от уровня профессионализма специалистов. При неквалифицированном подходе возможны различные сбои в работе силового агрегата и непредсказуемые последствия.
2. «Обманка» (эмулятор). Устройство, занимающее место удаленного фильтрующего элемента и имитирующее его работу. Установка «обманки» носит противоречивый характер: с одной стороны мотору станет легче работать, а с другой – имитация работы сохранит в памяти контроллера необходимость осуществления регенерации. Расход топлива останется на прежнем уровне.

Дизельный мотор и экология

По мере развития технологий к двигателям внутреннего сгорания стали выдвигаться все более жесткие нормы и требования касательно вредности выхлопных газов. Установка каталитических нейтрализаторов на бензиновые ДВС позволила достаточно эффективно решить данную проблему. Более того, инженерам удалось выполнить поставленную задачу без существенных конструктивных изменений самого двигателя и его топливной аппаратуры.

Катализатор устанавливается в выхлопную систему. Корпус такого каталитического нейтрализатора имеет двойные стенки, между которыми находится специальная жаропрочная оболочка. Также внутри катализатора имеются особые «соты», которые могут быть изготовлены из керамики или металла. Указанные соты покрывают небольшим слоем вещества, которое вступает в химическую реакцию с отработавшими газами. Другими словами, активное вещество на сотах представляет собой катализатор, который превращает вредные соединения в выхлопе путем их окисления в углекислый газ, азот и воду.

Сегодня широко используются катализаторы, которые имеют в своей основе три компонента: платину, палладий и родий. Платина и палладий нейтрализуют угарный газ и углеводороды, в то время как родий эффективно взаимодействует с окислами азота. К преимуществам таких каталитических нейтрализаторов относят эффективность работы, простоту их изготовления, а также долгий срок службы.

Хорошо известно, что сажа является вредным канцерогеном, который может спровоцировать образование раковых клеток. Стоит отметить, что попытки снизить количество сажи в выхлопных газах дизеля приводят к значительному увеличению содержания оксида азота, а снижение выбросов оксида азота означает резкое увеличение количества сажи. Другими словами, уменьшение содержания одного токсичного компонента приводит к закономерному увеличению другого. Данная особенность затрагивает различные режимы работы дизельного двигателя.

Для борьбы с сажей дизельные автомобили оснастили сажевыми фильтрами. Работают такие фильтры по принципу специального уловителя. Частицы сажи оседают на сетке фильтра. Когда сетка забивается, система управления двигателем активирует процесс дожигания сажи, реализуя таким образом регенерацию сажевого фильтра и нормализацию его пропускной способности.

Что может вызвать нарушения в работе сажевого фильтра

Данный фильтр предназначен для сбора образующейся сажи и если работа устройства становится некорректной, то вполне резонно предположить, что он перестал справляться с ее объемами. Исходя из этого, можно предположить, что основной причиной, по которой фильтр может выйти из строя, является избыточное выделение сажи при сжигании топлива.

Причины увеличения сажи в отработанном топливе

Причин повышенного выделения сажи бывает несколько:

1. Избыток топлива. Эта ситуация возникает при неисправной работе топливной системы, например, при подтекающих форсунках.
2. Недостаточное количество воздуха. Эта ситуация может возникать по различным причинам, таким как некорректное функционирование турбины, утечка надувного воздуха или банально очень сильно засоренный воздушный фильтр.
3. Плохое топливо. При сгорании такого топлива в систему очистки попадает не только сажа, но и частицы углеводородов, которые не сгорают в рабочей камере. В результате этого фракции сажи практически склеиваются и образуют смолистые отложения.
4. Естественный износ сажевого фильтра.

В результате такого рода изменений на фильтре образуется очень плотный нагар, который способом регенерации удалить практически невозможно.

Регенерация фильтра сажевого

Самоочистка сажевого фильтра на тех или иных моделях авто может происходить по разным алгоритмам. При этом независимо от особенностей и типа фильтра,  оседающие в каналах частицы сажи  попросту выжигаются.

Для прожигания сажевого фильтра ЭБУ может подать больше топлива через двигатель  или через отдельную форсунку. Поступившее дополнительное горючее  позволяет поднять температуру в фильтре  до 800 градусов, в результате чего сажа выгорает.

При этом регенерация  осуществляется не всегда и может быть  запланированной или принудительной.  В первом случае блок управления анализирует сигналы с датчиков температуры и давления. Также блок управления может  просчитывать количество  использованного двигателем топлива.

После того, как блок посчитает, что  пропускная способность фильтра снизилась  и/или объем сожженного горючего подошел к запланированной отметке, включается регенерация.  Обычно это происходит каждые 2-5 тыс. км. пробега.

Обратите внимание,  ЭБУ способен запустить регенерацию сажевого фильтра только при определенных условиях:

• продолжительное движение автомобиля по прямой с достаточно постоянной высокой скоростью;
• критические сбои в работе сажевого фильтра;

Как правило, при езде по городу достичь таких условий  сложно или даже невозможно.  Более того, даже если регенерация началась, прерывать процесс не следует.  В целом, если регенерация началась (процесс занимает до 15 минут), глушить мотор не следует. Причина – в блоке ЭБУ появляется запись о том, что регенерация была запущена, но не завершена.

В результате запрос  на регенерацию будет появляться постоянно до момента,  пока процесс не завершится полностью

При этом важно понимать, что  частая подача дополнительного топлива для самоочистки фильтра вредна для двигателя и моторного масла.. В большей степени это актуально для DPF фильтров.  Что касается другого типа  фильтров (FAP фильтр), такое решение очищается за счет специальной жидкости,  подаваемой из отдельного бака через специальную форсунку

В этом случае влияние на масло не такое пагубное, однако, прерывать процесс очистки все равно не стоит.

В большей степени это актуально для DPF фильтров.  Что касается другого типа  фильтров (FAP фильтр), такое решение очищается за счет специальной жидкости,  подаваемой из отдельного бака через специальную форсунку. В этом случае влияние на масло не такое пагубное, однако, прерывать процесс очистки все равно не стоит.

Кстати, если запланированная регенерация не может завершиться успешно или не начинается, появляется ошибка «регенерация невозможна», указывающая на то, что превышен  допустимый порог попыток регенерации. В этом случае ЭБУ укажет на то, что необходима принудительная регенерация (запуск процесса вручную).

Данную операцию можно выполнить в автосервисе. При этом часто, если запланированная регенерация не срабатывает, принудительная самоочистка сажевого фильтра также зачастую не даст результатов. На практике, если сначала запланированная регенерация запускалась чаще обычного, а затем появилась ошибка регенерации, это указывает на выход самого фильтра из строя.

Причина — сажевый фильтр забит настолько, что его очистка все равно не позволяет добиться оптимальных параметров по температуре и давлению. Другими словами, сажу в фильтре эффективно сжечь уже не удается.

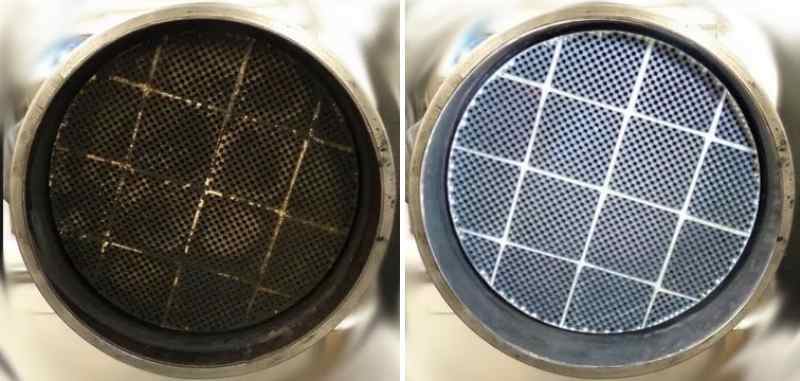

Как очистить сажевый фильтр DPF

Есть два основных способа очистки сажевого фильтра DPF от образовавшегося нагара. Первый подразумевает необходимость снятия фильтрующего элемента с автомобиля, а второй предполагает выполнение действий прямо на автомобиле. Оба способа имеют свои преимущества и недостатки, поэтому рассмотрим их отдельно.

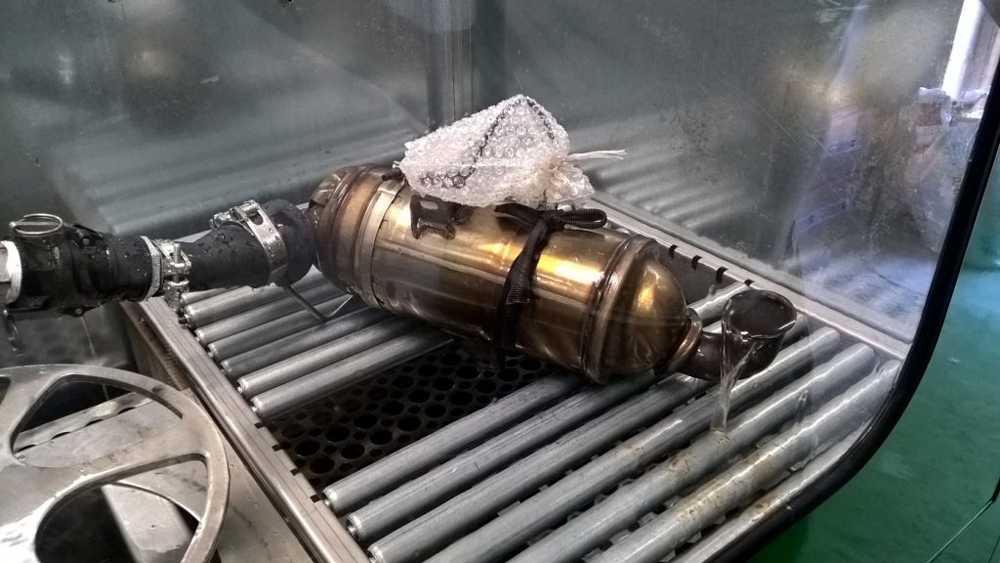

Очистка сажевого фильтра со снятием

Сложность данного способа заключается в необходимости демонтажа сажевого фильтра дизельного двигателя, а также в продолжительности процедуры. В среднем, на очистку фильтра потребуется около 8 часов.

Для очистки используются специальные жидкости промывки сажевого фильтра, которые можно приобрести в автомобильных магазинов. Лучше выбирать составы проверенных брендов, таких как Luffe, Pro-tec, Liqui Moly и подобные. Данные жидкости представляют собой составы нефтяных компонентов и различных присадок, которые способны растворить сажевый нагар. Поставляются жидкости в 5-литровых канистрах, в среднем, на одну промывку потребуется вся канистра. Канистры сверху могут иметь место для крепления шланга, некоторые из них имеют шланг в комплекте. Шланг позволяет удобнее наполнить сажевый фильтр жидкостью для промывки.

Корпус снятого сажевого фильтра нужно заполнить жидкостью для промывки полностью и оставить на время, указанное в инструкции по применению состава (около 8 часов). После этого достаточно промыть фильтр струей воды, чтобы смыть остатки грязи, а также остатки средства для очистки.

Обратите внимание: К вопросу промывки водой нужно подойти серьезно, поскольку средство для очистки горючее и может воспламениться при поступлении выхлопных газов.

После промывки сажевого фильтра водой остается его подсушить и установить на место.

Очистка сажевого фильтра без снятия

Способ промывки сажевого фильтра без снятия более быстрый, поскольку работы ведутся непосредственно на автомобиле. Конструктивные особенности фильтра позволяют подать жидкость для очистки через отверстие для установки датчика давления или температуры, предварительно их сняв.

Важно отметить, что для очистки сажевого фильтра без снятия используется другой состав. Связано это с тем, что работы ведутся прямо на автомобиле, и нет возможности убедиться, что полностью нефтепродукты будут удалены из сажевого фильтра

Поэтому для очистки используется состав на водно-щелочной основе. со смывающей жидкостью. Жидкость позволит после очистки нейтрализовать оставшуюся щелочь.

Для промывки сажевого фильтра без снятия потребуется обзавестись пистолетом-распылителем.

Обратите внимание: Также можно найти изначально жидкости для промывки в аэрозольных баллончиках. Для эффективного использования жидкости в баллончике обязательно ознакомьтесь с инструкцией к ней.. Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию

Это необходимо сделать для повышения эффективности работы щелочного состава

Перед промывкой сажевого фильтра двигатель автомобиля нужно обязательно прогреть, после чего необходимо дождаться пока в фильтрующем элементе установится температура около 40 градусов по Цельсию. Это необходимо сделать для повышения эффективности работы щелочного состава.

Распыление состава на сажевый фильтр происходит под давлением около 8 бар. При этом процесс распыления должен быть интервальным: 10 секунд жидкость впрыскивается, потом 10 секунд нужно подождать перед впрыском новой дозы. Таким образом потребуется ввести около 1 литра жидкости для чистки

При этом важно также вращать и перемещать распылительный зонд, чтобы очистить сажевый фильтр целиком. После того как промывка щелочным составом проведена, аналогичным образом распыляется чистая вода

После выполнения работ по очистке сажевого фильтра жидкостными средствами рекомендуется провести процедуру дожига остатков сажи, путем эксплуатации автомобиля при повышенных оборотах на протяжении 20-30 минут.

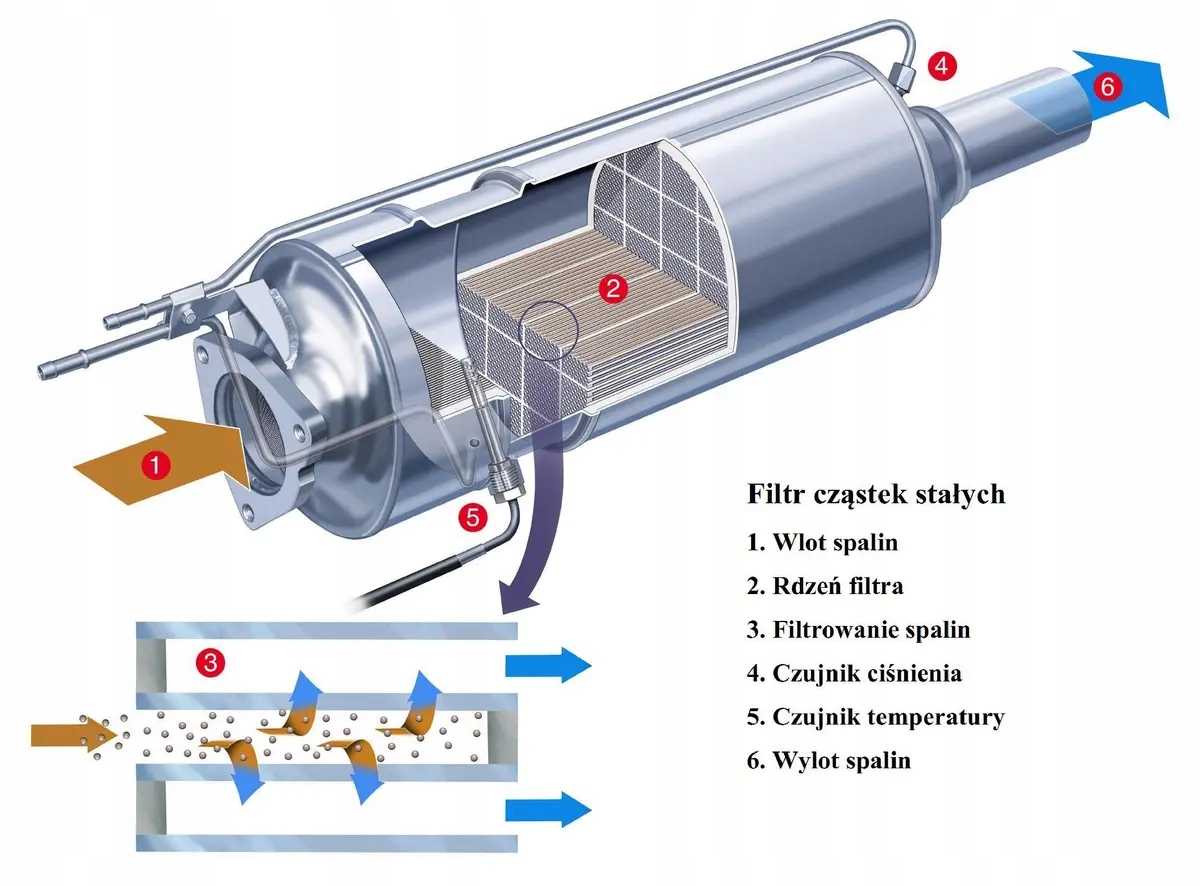

Принцип работы

Сажевый фильтр призван предотвращать/минимизировать попадание сажи в атмосферу. Он является частью глушителя и основная его задача – очистка отработавших газов. Однако, не стоит сравнивать это устройство с катализатором, потому как каталитический нейтрализатор борется с выхлопными газами, тогда как фильтр – лишь с сажей в них.

Сажевый фильтр функционирует в два этапа:

I ступень – захват сажи. На данном этапе частицы сажи оседают на стенках фильтрующего элемента, которые по своему виду напоминают ячейки. При этом, сажа не остается здесь полностью, а только частицы размером более 0,5 мкм. Остальная «мелочь» выходит вместе с газами наружу, хотя процент таких осадков невелик – порядка 10%.

II ступень: регенерация. Трудоемкий процесс очищения ячеек фильтрующего элемента от сажевых осадков. Процедура проходит согласно регламенту, предписанным производителем.

Взаимодействие с каталитическим нейтрализатором

На дизеле (по сравнению с бензиновым мотором), по большей части, катализатор не применяется по причине различий систем зажигания двигателей (свечи зажигания отсутствуют). Но крупные автомобильные концерны (VW Group) активно работают в этом направлении и создают комбинированные схемы сажевый фильтр/каталитический нейтрализатор.

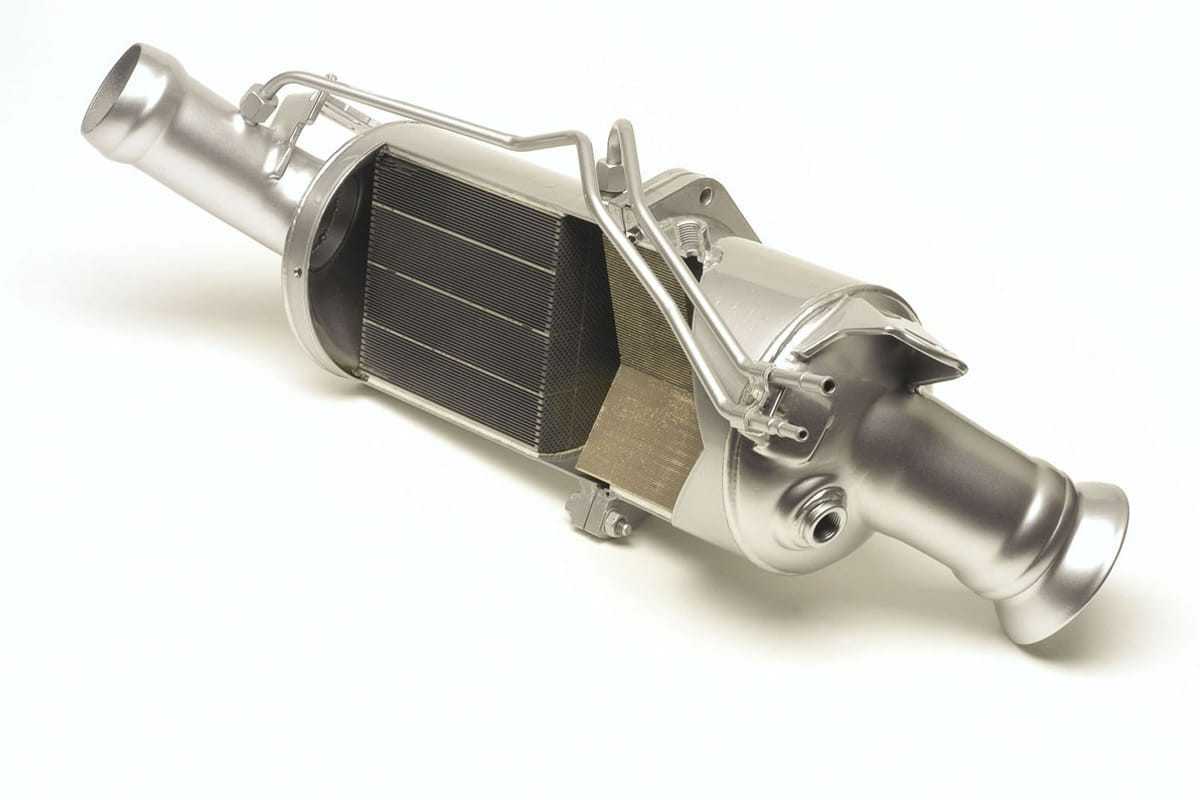

Конструкция совмещенного фильтра:

• боковины корпуса очистительного устройства состоят из каталитического материала (зачастую, это титан). Посредством этого происходит сгорание и окислительные процессы отработавших газов (угарный, углекислый);
• внутренние ячейки имеют каналы малого сечения (состоят из карбида кремния), которые не пропускают в атмосферу частицы сажи.

Пассивная регенерация

Имеет место быть только на совмещенном устройстве, где каталитический нейтрализатор провоцирует процесс очищения посредством высоких температур. Сажевый фильтр нагревается до 300-500О C, при которых элементы сажи окисляются и сгорают.

Происходит это следующим образом:

1. В каталитическом нейтрализаторе азот и кислород образуют химическую реакцию. Результат взаимодействия – образование диоксида азота.
2. Диоксид азота взаимодействует с сажей, и на выходе получается угарный газ/окись азота.
3. Финальная стадия: кислород образует химическую реакцию с окисью азота/угарным газом. Появляется углекислый газ и диоксид азота.

Так сажевый фильтр проходит очистку, но при условии продолжительных поездок.

Процедура очищения производится при езде на высоких оборотах двигателя. Таким образом удается достичь разогрева элемента фильтрации приблизительно до 600O С. При такой температуре проходит аналогичный описанному выше процесс химических реакций с последующим очищением ячеек.

Все, что требуется водителю при принудительной регенерации – поддерживать необходимые обороты мотора. Все остальное происходит под надзором электронной системы – считывается информация с датчиков:

• воздуха;

• температурных датчиков отработавших газов;
• датчиков давления, которые имеет сажевый фильтр.

По окончанию процедуры очистки давление возвращается к исходным показателям, что говорит о завершении регенерации.

Фильтр при отсутствии каталитического нейтрализатора и автоматическая регенерация

Сажевый фильтр может и не совмещаться с катализатором. Каталитический нейтрализатор в таком случае находится перед элементом фильтрации, и эти два устройства никак не соприкасаются. Подобную схему применяют Ford, Peugeot, Toyota и другие.

Здесь процесс очищения проходит иначе. При определенном пробеге (с точной периодичностью в несколько сотен километров) электроника автомобиля самостоятельно впрыскивает особую присадку (на основе Церия) в тяжелое топливо:

• когда сажевый фильтр забивается, система впрыска поставляет данную присадку в камеры сгорания. При выходе отработавших газов фильтрующий элемент внутри нагревается до очень высоких температур (от +650 до +750О С), что раскаляет устройство;
• церий не вступает во взаимодействие с топливом и проходит вместе с отработанными газами в устройство фильтрации. В момент соприкосновения вещества с фильтром (сетка), оно воспламеняется и повышает температуру к +900-1000 О С;
• частицы сажи окисляются и сгорают.

Данный температурный режим способствует регенерации фильтрующего элемента. Выпускной тракт остается невредимым благодаря применению в нем высокопрочных материалов.

Для топливной присадки отведена специальная емкость. Сама присадка рассчитана на 100 000 километров, хотя этот показатель может сократиться при эксплуатации автомобиля на некачественном топливе.

Характеристики наиболее покупаемых сажевых фильтров

• Сажевая фильтрация, оснащенная каталитическим покрытием. Используется на авто марки Volkswagen и некоторых других машинах. Фильтр может воспринимать активную и пассивную регенерацию сажевых накоплений. Для пассивного очищения используется каализатор – платина, позволяющий топливу сгорать при температуре от +350°С до +500°С. Активную регенерацию фильтра запускает специальная автоматическая система управления мотором автомобиля. Степень загрязнения фильтрующего элемента определяется показателями датчиков, запуск процесса очистки осуществляется по команде электронного блока управления;
• Сажевый фильтр, имеющий систему введения присадок в дизтопливо. Данная система разработана концерном Peuqeot-Citroen, но аналогичная фильтрующая защита используется в автомобилях марки Toyota и Ford. Местоположение фильтра для сажи в этих устройствах – позади каталитического нейтрализатора. Для хранения присадки предусмотрен отдельный бачок, емкость которого колеблется от 3 до 5-ти литров. Этого запаса добавки хватает в среднем на 80-120 тыс. км автопробега машины. Помещается этот бачок внутрь топливного бака или снаружи него, уровень присадки постоянно контролирует специальный датчик-поплавок. Подача добавки осуществляется при помощи электрического насоса.

Постоянный впрыск присадки в дизельное топливо обладает существенным недостатком – ее частицы при сгорании оседают на ячейку фильтра в виде золы. Это снижает ресурс эксплуатации фильтра до 120-тысячного километража.

Когда сажевый фильтр отработал свой ресурс, он заменяется с обязательной перепрививкой автоматической системы контроля работы двигателя.
