Что такое есп (esp) система в автомобиле: необходимость или прихоть

Стоит ли переплачивать за ESP

По законодательству большинства стран Европы, с 2014 года все авто должны иметь ESP (в своей базовой комплектации). Естественно, такие машины стоят дороже. Тем не менее не стоит говорить, что эта схема придумана для того, чтобы больше заработать на гражданах. Совсем наоборот – для того, чтобы позаботиться об их безопасности, тем самым продвигая свою страну вперед.

У нас этот закон ещё не действует из-за понимания «управляющих страной», что нашим гражданам пока что не по карману приобретать такие автомобили.

Что касается переплаты за ESP, то стоит ли это делать? Да, конечно! Тем более стоит отметить, что большинство авто, которые имеют ESP, ещё и оборудованы иными вспомогательными системами, а именно троганье с места под горку, ассистент парковки, блокировка дифференциала и так далее.

Тем, кто верит в свои силы и считает себя лучшим водителем, не нуждающимся во вспомогательных устройствах, рекомендовано обратить своё внимание на машины с 1995 года выпуска. Но, к сожалению, купить машину этого года в хорошем состоянии довольно сложно

Иногда проще переплатить несколько тысяч рублей и приобрести более новое ТС с возможностью отключения ESP. В качестве примера можно рассмотреть Alfa Romeo MiTo. Отталкиваясь от манеры езды или настроения, можно выбрать один из трёх режимов:

• срабатывание системы безопасности в последний момент;
• настройки, предназначенные для спокойно езды по городу;
• быстрое срабатывание системы при приближении неприятностей.

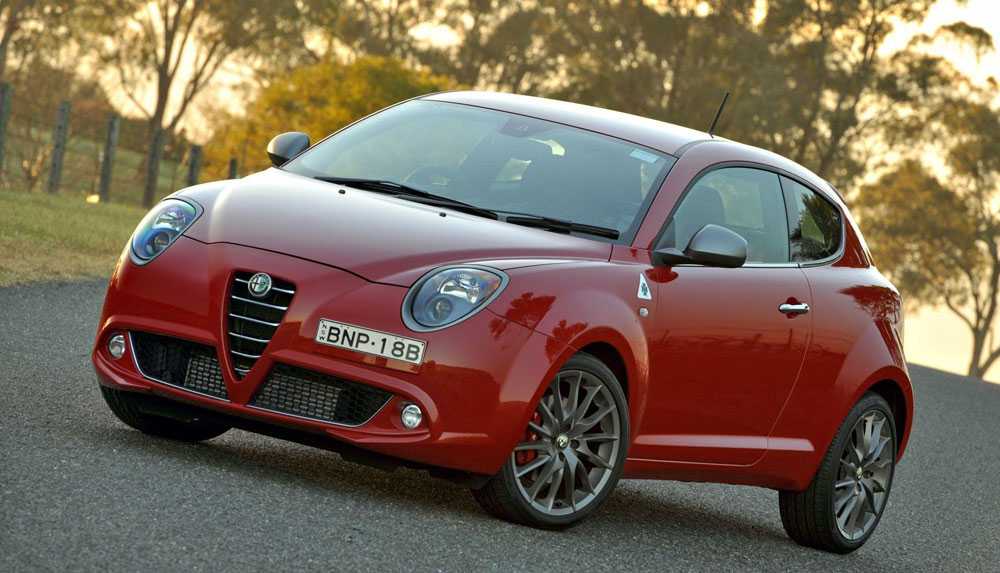

Alfa Romeo MiTo

То есть, как вы понимаете, для желающих «отключиться» от электроники достаточно выбрать режим «езды по городу», когда все датчики работают на минимальной скорости.

Названий много – суть одна

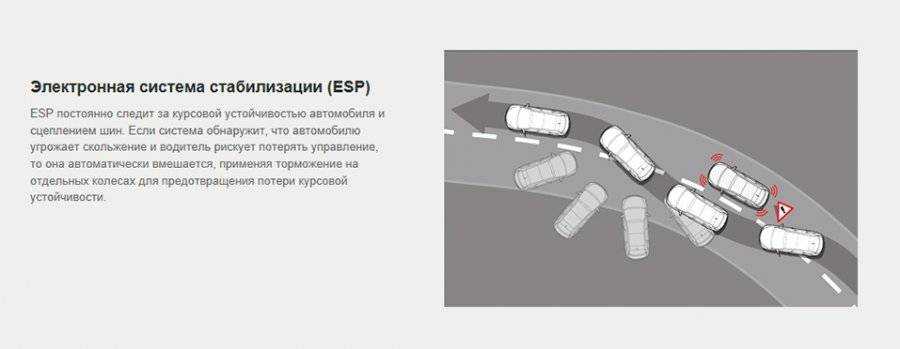

Траектория движения машины с ESP и без

Основной и самый значительный производитель аппаратуры для курсовой стабилизации — компания Bosch, и как раз их продукт называется ESC – electronic stability control. Но в нашем мире не бывает бесконкурентного производства, и потому существует ещё несколько компаний производящих такое же оборудование, но под другими названиями.

Так же и автопроизводители различных марок машин устанавливают эти механизмы, давая им разные названия. Ниже мы предоставим вам таблицу, кратко сопоставляющую автомобили и названия, установленных в них систем курсовой стабилизации.

У всех них один и тот же принцип работы, и таблица поможет вам не путаться в обилии слов означающих одно и то же.

Имя системы курсовой устойчивости	Марки автомобилей
ESP	Audi, Bentley, Bugatti, Chery, Chrysler, Citroen, Dodge, Diamler, Fiat, Holden, Hyundai, Jeep, Kia, Seat, Skoda, Mercedes Benz, Opel, Peugeot, Proton, Renault, Saab, Scania, Smart, Suzuki, Vauxhall, Volkswagen
ASC, ASTC	Mitsubishi, BMW
ESC	Chevrolet, Hyundai, Kia Skoda, Lada
VDC	Alfa Romeo, Fiat, Subaru, Nissan
VSA	Acura, Hyundai, Honda
MSP	Maserati
CST	Ferrari
DSTC	Volvo
PSM	Porsche
VDIM, VSC	Toyota, Lexus
RSC	Ford
DSC	BMW, Jaguar, Land Rover, Mazda, Mini, Ford – только для австралийского рынка

Это относительно краткий перечень, на самом деле разновидностей названий систем обеспечивающих курсовую устойчивость, гораздо больше. Но в главном они пересекаются — это работа для того что бы избежать критических ситуаций и сохранить безопасность водителя и пассажиров в неприкосновенности.

Бойся опытного водителя

В обычных режимах вождения, ESP работает постоянно, не имеет значения, на какой скорости и, по какой дороге вы едите.

Отключение ESP может привести к неуправляемому заносу

Однако для любителей дорожного экстрима существует кнопка отключения стабилизации вашей машины. Правда, такую функцию производители добавляют не во всех моделях. Например, в машинах бизнес класса, чаще всего динамическая стабилизация не отключается.

Смысл отключения курсовой устойчивости в том, что опытный водитель может, для собственного удовольствия, создать контролируемый занос авто или при выходе из поворота дать газу, что приведёт к небольшому заносу задних колёс.

При включённой системе курсовой устойчивости, сделать такое не представляется возможным, так как электроника пресечёт эти попытки на самой первоначальной стадии.

Но все мы люди и все могут ошибаться, и потому отключая курсовую устойчивость, вы берёте на себя всю ответственность за риск. Причём это не только риск для вас, но и опасность для других участников движения.

Опубликовано: Июль 2, 2014

Как работает ESP в автомобиле

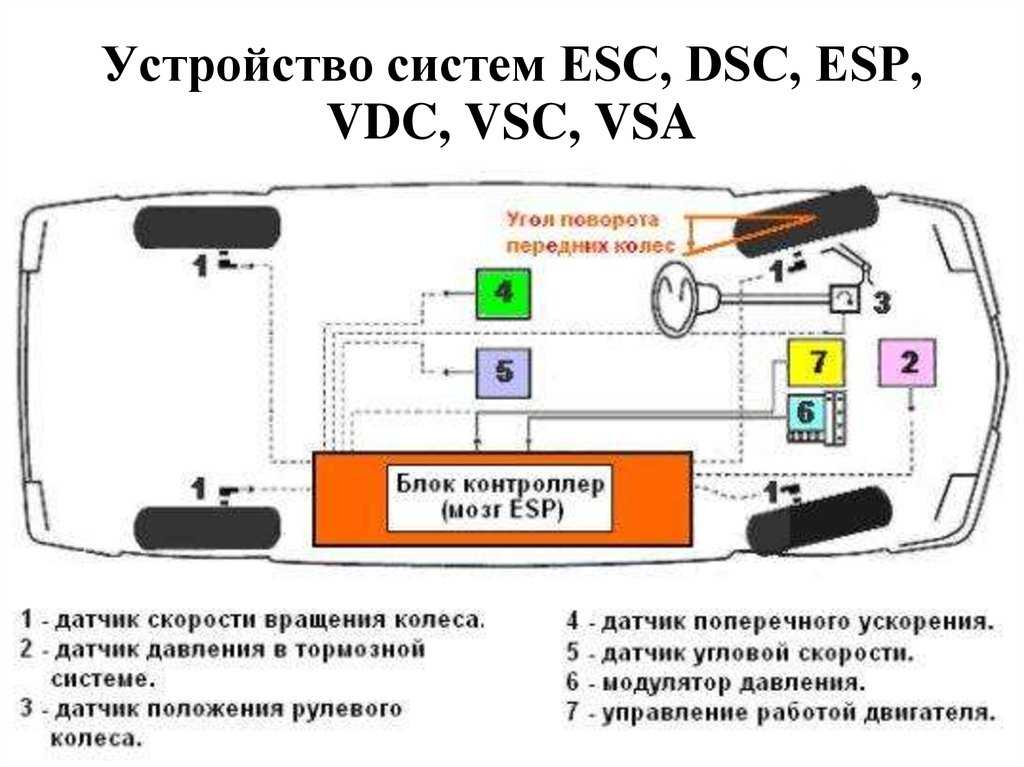

Как мы уже писали выше, эта сложная система состоит из различных составляющих, а именно:

• Наружных измерительных устройств, которые отслеживают определенные параметры;
• Специального блока управления;
• Гидравлического исполняющего механизма.

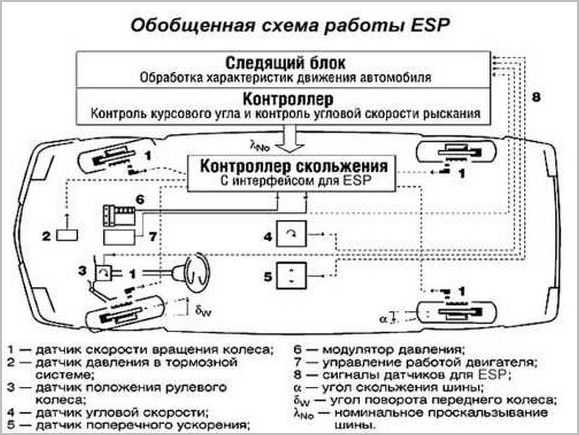

С помощью внешних датчиков ESP прослеживает за углом поворота руля, положением педали газа, системой торможения (по сути, следит за действиями водителя) и различными изменениями в текущем движении автомобиля. Данные обрабатываются и направляются в центральную систему управления, которая при малейшей необходимости может задействовать любые исполняющие устройства, связанные с системой активной безопасности.

Блок управления непрерывно проводит анализ поступающей с датчиков информации, причем делает это с частотой до тридцати раз в секунду. И в случае обнаружения каких-либо отклонений в положении элементов управления транспортного средства от текущих параметров движения машины – ESP вмешивается в управление. Тем самым помогая водителю сохранить контроль над машиной, а также противодействовать боковому движению.

В свою очередь корректировка направления движения автомобиля может осуществляться:

• С помощью системы торможения, которая по сигналу блока управления может прижимать и отпускать диски тормозов определенных колес.
• С помощью изменения частоты вращения коленчатого вала. Последнее достигается вследствие вмешательства ESP в систему подачи топлива.

Какие действия следует предпринять в той или иной ситуации, чтобы стабилизировать движение машины – определяет блок управления. Например, если в критической ситуации автомобиль начинает заносить, ESP может снижать обороты двигателя и одновременно с этим подтормаживать внешним передним колесом, чтобы стабилизировать машину на дороге.

Конкретный пример работы ESP

Давайте рассмотрим работу ESP на реальном примере, когда водитель неожиданно попадает в ситуацию, которая требует быстрого маневрирования. Например, на дороге перед машиной неожиданно возникает препятствие. Водитель для объезда препятствия резко поворачивает руль влево, в то же время датчик поворота рулевого колеса передает эту информацию ESP. Но датчик угла поворота информирует о том, что машина поворачивает недостаточно. А это означает, что ведущие колеса потеряли сцепление с дорожным покрытием и теперь машина движется прямо на препятствие.

Для выхода из сложившейся ситуации ЕСП за доли секунды принимает решение и резко замедляет вращение левого заднего колеса на короткий промежуток времени – это действие производит желаемое противодействие заносу. Таким образом, система помогает водителю сохранить управление над машиной и эффективно увернуться от столкновения с препятствием.

Но что произойдет, если водитель с целью удержания машины на левой полосе после уклонения резко начнет крутить руль в сторону противоположную заносу? В результате такого маневра машина может повернуться слишком сильно, и задняя часть кузова войдет в занос влево. То есть крутящий момент вправо будет стремиться развернуть машину вопреки желаниям человека за рулем.

Чтобы этого избежать, ESP моментально замедляет вращение левого переднего колеса – это воздействие позволит уменьшить крутящий момент кузова и с большой вероятностью не даст автомобилю войти в занос. Таким образом, благодаря ESP машина остается управляемой, в то время как автомобиль без системы стабилизации могло бы полностью развернуть и отправить в кювет.

Преимущества и недостатки ESP

Электронная система стабилизации автомобиля изобретена с единственной целью – повысить безопасность езды независимо от уровня подготовки водителя. Как говорилось выше, она всегда находится настороже и в любой момент готова подкорректировать действия автолюбителя в правильную сторону.

Главное преимущество данной технологии заключается в том, что скорость реакции электроники на изменения условий движения гораздо выше, чем у любого человека. Датчики фиксируют занос на начальном этапе, а срабатывание распределенных тормозов занимает долю секунды. Дополнительный бонус – повышение комфорта в управлении при езде на длинные дистанции, когда усталость водителя играет большую роль.

Недостатки системы стабилизации автомобиля в процессе движения выглядят так:

1. На данный момент контроллер курсовой устойчивости не умеет «вытаскивать» переднеприводный автомобиль из заноса путем повышения крутящего момента на передних колесах. Это очень действенный прием, практикуемый опытными водителями.
2. То же касается внедорожников и легковых авто, оснащенных полным приводом на 4 колеса. В определенных условиях (например, гололед), разумное нажатие педали акселератора может дать лучший результат, чем торможение и снижение мощности на ведущей оси.
3. ESP не слишком уверенно ведет себя в специфических условиях – при движении по рыхлому снегу либо по скользкой грунтовой дороге.
4. Многие производители в инструкции по эксплуатации транспортного средства предупреждают, что стабилизационная электроника станет действовать некорректно, если на авто установлены шины другой размерности или баллоны не накачаны должным образом.

Для подавляющего большинства автомобилистов (особенно новичков) система курсовой устойчивости весьма полезна. Но некоторым категориям водителей ESP доставляет неудобства, например, поклонникам «месить грязь» за пределами асфальта или просто опытным автолюбителям, привыкшим ездить без вмешательства компьютера. На этот случай производители авто предусматривают отключение системы специальной кнопкой либо отдельный режим, активируемый селектором АКПП.

Принцип работы Electronic Stability Program

Из теории автомобиля известно, что существуют два нежелательных явления при движении – избыточная и недостаточная поворачиваемость.

В идеале, когда наступает предел сцепления колёс с дорогой, автомобиль должен скользить наружу поворота всеми четырьмя колёсами с одинаковой интенсивностью, точно так же прекращая скольжение одновременно передней и задней осью.

Реально это случается редко, поэтому одна ось неминуемо обгоняет другую, что приводит к появлению ненулевого угла между продольной осью автомобиля и касательной к его траектории.

Причём угол увеличивается, реакция водителя может быть неправильной или запоздалой, машина начинает совершать курсовые колебания, что и означает потерю стабилизации и переход в неуправляемое вращение.

Избыточная управляемость означает опережение в уводе или срыве задней оси. Машина поворачивает нос внутрь поворота, развитие явления принято называть заносом. В определённой мере это условно, но терминология сложившаяся.

Враг или друг?

Нужно признать, что данная система в очень редких ситуациях действительно может навредить водителю. Однако в водительской практике таких ситуаций очень мало, и из-за этого не стоит недооценивать ESP.

Некоторые водители заявляют, что это не помощник, а строгий электронный «ошейник». Так, система не позволяет хулиганить за рулем. Большинство автомобилей не имеет функции отключения ESP, и это препятствует полной реализации мощности авто в условиях бездорожья. Но для обычных водителей это очень полезная вещь.

Итак, мы выяснили, что собой представляет электронная система ESP в автомобилях.

Как работает система ESP?

Чтобы понять принцип работы кнопки ESP, нужно знать, что она напрямую связана с тормозной системой транспортного средства и ABS, то есть антипробуксовочным узлом. Когда водитель нажимает на клавишу, задействуются все противоаварийные меры, процесс работы системы осуществляется следующим образом:

• Датчики ESP вращения колес срабатывают на изменение угловой скорости в вертикальном, поперечном положении.
• Кнопка ESP получает сигнал и дает команду на постепенную остановку — срабатывают определенные колеса, в зависимости от направления заноса, поворота и ускорения в боковую сторону.

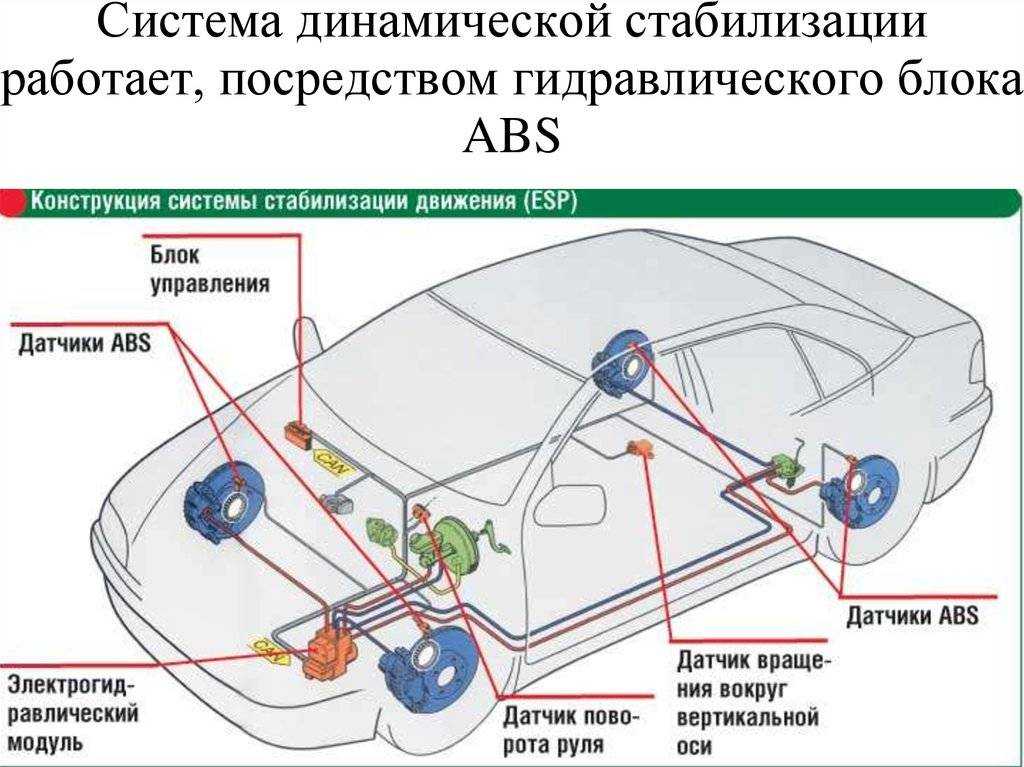

Остановка автомобиля реализуется через модулятор узла АБС, который создает правильное давление в системе торможения. Далее ESP передает блоку управления мотором команду на снижение уровня подачи топлива и уменьшение колесной тяги.

Примечательно, что благодаря блоку ЭСП сигналы поступают в любых условиях: во время движения накатом, по бездорожью, при разгоне, торможении. Порядок срабатывания, с передачей сигналов от той или иной системы к антизаносному узлу, может быть различным — это зависит от конкретной ситуации и вида привода автомобиля. К примеру, на повороте датчик, который отвечает за ускорение под углом, фиксирует занос со стороны задней оси. В результате электронный блок управления мотором передает команду на снижение количества передаваемого топлива. Когда данных мероприятий недостаточно, то АБС активирует остановку ведущего колеса.

Как проверить работает ESP или нет

Для проверки работоспособности системы электронной стабилизации (ESP) автомобиля необходимо провести специальные испытания. Во время испытаний необходимо быстро повернуть руль в одну сторону и произвести резкий маневр, замерив при этом поведение автомобиля. Если система ESP работоспособна, то по мере поворота руля, она будет принудительно снижать обороты двигателя автомобиля и срабатывать тормозные механизмы у определенных колес. Результатами проверки будут торможения и/или снижение скорости автомобиля. Если все функции работают должным образом, то система ESP можно считать исправной. Прохождение такой проверки рекомендуется выполнять специалистами в автосервисе, которые смогут провести тесты с высокой точностью и гарантировать работоспособность системы.

Принцип действия

Все вышеперечисленные составляющие помогают электронике понять, когда начинается занос авто, а также корректировать поведение автомобиля в зависимости от манипуляций, совершаемых водителем.

Отклонение положения органов управления авто от фактических параметров движения автомобиля, провоцирует немедленное вмешательство Electronic Stability Program. К примеру, угол поворота колес невелик, но скорость поперечного ускорения и угол поворота вокруг оси значительно превышают показатели, которые характерны для безопасных повадок авто при заданных параметрах рулевого управления. Таким упрощенным способом можно описать способ, каким ESP определяет развитие заноса.

Главное призвание ЕСП в том, чтобы предупредить начало либо усугубление заноса автомобиля. Все эти манипуляции помогают выпрямить траекторию и сохранить контроль над машиной.

Конкретный пример

Рассмотрим, как работает система, на примере ситуации, в которой электронный контроль устойчивости помогает стабилизировать авто.

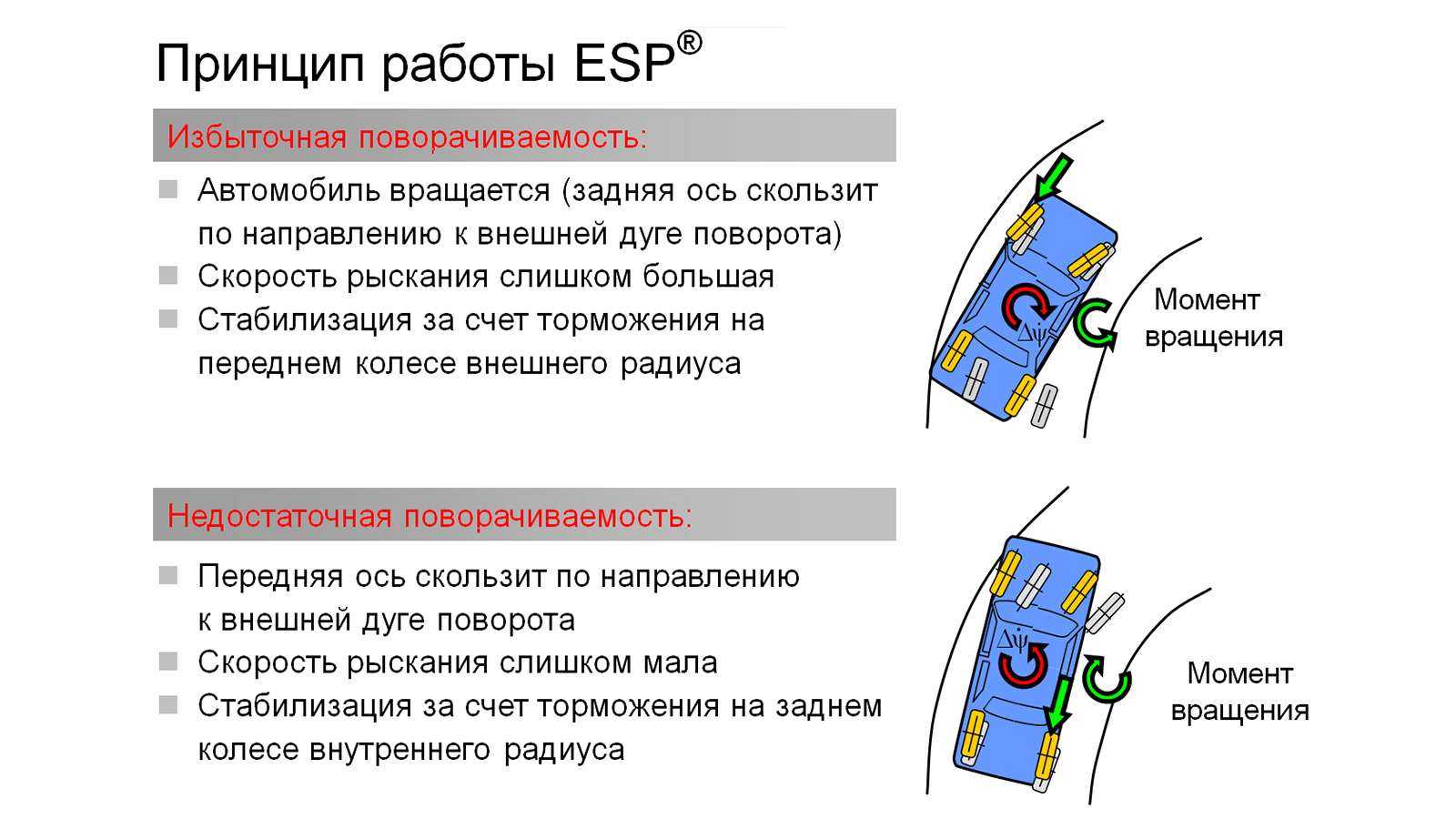

Параметры при избыточной поворачиваемости (занос):

• задняя ось стремится обогнать передние колеса. Задняя ось скользит по направлению к внешней дуге поворота;
• скорость скольжения большая.

Стабилизация происходит за счет торможения переднего колеса внешнего радиуса.

Параметры недостаточной поворачиваемости (снос):

• передняя ось скользит по направлению к внешней дуге поворота;
• скорость рысканья невысока;

Стабилизация происходит за счет торможения заднего колеса, проходящего по внутреннему радиусу.

Разумеется, описанный алгоритм слишком упрощен. Электронный блок управления получает информацию от различных датчиков по несколько десятков раз в секунду, незамедлительно реагирует сигналами к исполнительным устройствам, постоянно ориентируясь на изменяющиеся условия движения.

Видео работы системы курсовой устойчивости автомобиля поможет оценить всю пользу помощника.

Омологация

Авто стран ЕС, выпущенные со второй половины 2014, обязаны иметь ESP в минимальной комплектации. Отечественное законодательство предполагает подобное правило лишь в случае сертификации выпуска нового авто. Продление омологации не обязывает к внесению нововведений. Поэтому для большинства машин столь полезный помощник доступен лишь за дополнительную плату.

Установка своими руками

Вы можете самостоятельно дооснастить свой автомобиль ESP. Необходимые комплектующие рассмотрим на примере Opel Astra J 1,6Т 2010 г. в.

Вам потребуются:

• блок управления ABS/ESP, крепления в виде кронштейна для установки на штатное место;
• СИМ-модуль;
• датчик рысканья (еще одно название контроллера поперечного ускорения и осевого вращения), крепежный элемент;
• штекер.

Если вы знаете месторасположения всех элементов и умеете прокачивать тормозную систему, установка своими руками не покажется вам сложной задачей. Учтите, что такое внесение изменений необходимо прописать программно. Для этого необходим сканер и специальное программное обеспечение. Это, пожалуй, самый сложный пункт во всем процессе инсталляции.

Характерные неисправности

О поломке ESP в вашем авто будет сигнализировать соответствующий контрольный указатель на приборной панели. Причины, по которым ESP не работает, может быть несколько:

• обрыв цепи (наиболее характерно для датчиков скорости);
• неисправности блока управления;
• датчик тормозного усилия;
• щетки блока ESP и прочие.

Первым делом необходимо провести компьютерную диагностику.

Враг или помощник

Стоит признать, что в некоторых ситуациях Electronic Stability Program может навредить. Но процент подобных случаев настолько мал, что это никоим образом не умаляет заслуги ЕСП.

Некоторые водители называют систему не помощником, а электронным «ошейником». Поскольку система всячески пресекает любые попытки «хулиганства» за рулем. Во многих машинах контроль курсовой устойчивости действительно нельзя отключить (разве что только отсутствием предохранителя, но мы вам этого не говорили!).

Порой это препятствует полной реализации мощности автомобиля на скользких покрытиях бездорожья, но в некоторых машинах Electronic Stability Program помогает реализовать электронную имитацию блокировок, что положительно сказывается на преодолении препятствий с диагональным вывешиванием.

Насколько популярна система ESP сегодня?

ESP — сравнительно молодая технология. И если ранее она была доступна только на единичных автомобилях, то сейчас в ее установке нет проблем. Правда, некоторые производители до сих пор предлагают ее как опцию, за которую нужно доплатить, что выглядит странно. Большинство покупателей, которые все же поставили ESP, уверены в ее необходимости.

А как дело обстоит в Европе? Насколько водители этих стран лояльны к ESP? Ведь Европа — центр технологий и цивилизованности, поэтому там активно внедряются системы и приборы, улучшающие комфорт и безопасность. Но как оказалось, европейским водителям лучше лишнюю копейку потратить на повышение собственного комфорта, чем на систему безопасности, какой бы она ни была.

Обратите внимание: Что такое крепление isofix

Так, согласно исследованиям британской группы The Society of Motor Manufacturers and Traders относительно системы стабилизации движения, сообщается, что только каждый десятый европеец знает, что такое ESP, и в чем принцип ее действия. Для остальных же этот вопрос не играет никакой роли. Им попросту неинтересна ни сама технология, ни те преимущества, которые она дает. Что тогда думать о жителях постсоветского пространства…

Грубо говоря, заказывая очередную модель автомобиля, житель Европы оставит в пренебрежении систему безопасности ради наличия кожаного салона, аудиосистемы, климат-контроля, ксеноновой подсветки и т. д. Наш рынок ничем не отличается по своим запросам от европейского — ситуация та же.

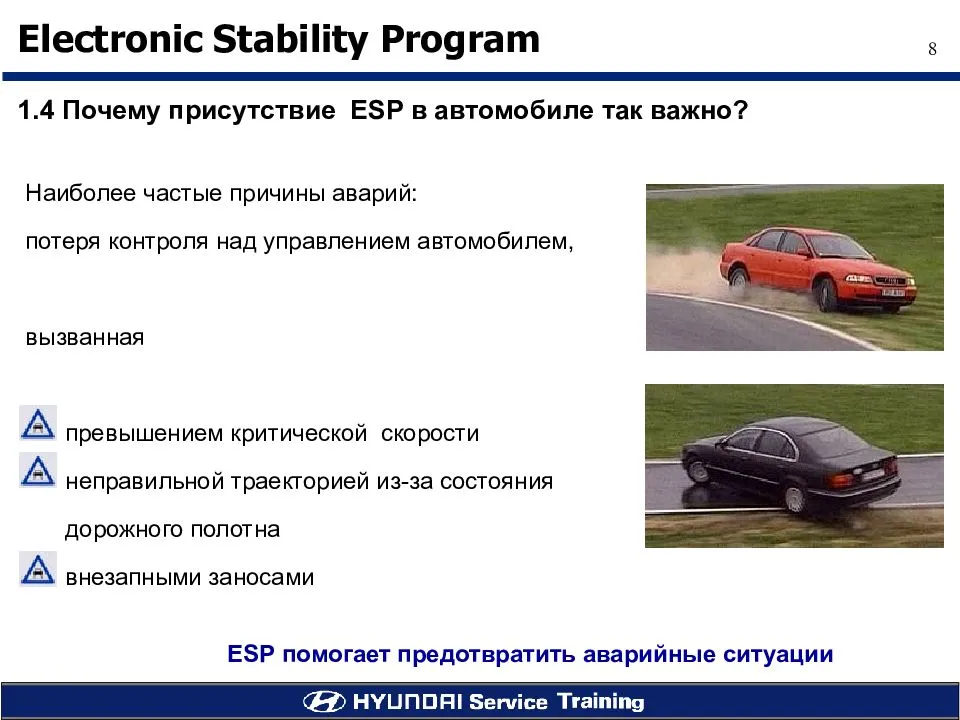

Важность наличия ESP в автомобилях свидетельствует хотя бы следующая статистика: американцы доказали, что если бы систему установили на все автомобили, количество ДТП снизилось бы в два раза. Компания Honda, в свою очередь, сообщает, что ее модели с ESP на 35% реже попадают в аварии

Но эти данные, увы, не убеждают многих заказывать систему стабилизации движения. Так, в Великобритании только 35% покупателей желают дополнительно приобрести ESP, а в Германии показатель составляет 60%. Но если покупать модель авто от дорогого бренда, наверняка эта возможность будет уже предустановленной. Ниже список компаний, которые ставят ESP практически на все свои модели:

• Audi;
• Lexus;
• Mercedes-Benz;
• BMW;
• Volvo.

Почему ЕСП отключается не полностью?

На некоторых авто производители не
предусматривают полное отключение ESP. Например, в Мерседес для этого нужно залазить в
меню бортового компьютера. И даже после отключения ЕСП, часть функций ее
сохранится. А при скорости выше 50 км/ч система динамической стабилизации
принудительно работает в полной мере. Увы, с этим ничего не поделать.

На некоторых корейских авто ЕСП отключается в 2
этапа. Первое нажатие кнопки отличает только систему АБС. Но чтобы отключить
ЕСП полностью, нужно нажать и удерживать кнопку в течении 3 секунд. Система
будет отключена до момента, когда машина наберет большую скорость, либо до
последующего запуска двигателя.

Что нужно знать

Все прекрасно известно, что такое ABS. Антиблокировочной системой сейчас должны быть оснащены все легковые автомобили в РФ. ABS позволяет выполнять торможение без потери управляемости. Конечно, таким образом тормозной путь увеличивается, но сделать тут ничего нельзя. Ведь ABS просто так отключить не получится. Для этого придется или снять датчик или вытащить предохранитель. Однако делать этого не стоит. Ведь за счет увеличенного тормозного пути водитель сохраняет управление в экстренной ситуации.

После ABS в автомобилях начали появляться противобуксовочные системы, которые не дают ведущим колесам буксовать. Конечно, в большинстве случаев это полезная функция, однако когда надо выбраться из грязи или снега, ее необходимо отключать.

Отключение ESP: зачем отключать систему стабилизации

Изучив особенности ESP, что такое система стабилизации и как работает, можно с удивлением обнаружить следующее — в автомобиле с ESP имеется кнопка ESP OFF. Это значит, что систему можно деактивировать. Многие водители задаются вопросом, для чего же реализована опция отключения такой полезной системы.

Сразу ответим — отключать ESP можно только в том случае, если водитель опытный и намеренно собирается эксплуатировать авто в спортивных и экстремальных режимах.

Дело в том, что система стабилизации в некоторых случаях может «мешать». Иногда бывает так, что для выхода из заноса нужно повысить обороты мотора, при этом система ЕСП дает команду на ЭБУ уменьшить подачу топлива. Также любители агрессивной езды специально срывают машину в занос, при этом система стабилизации всеми силами пытается этому помешать.

Кстати, на многих авто система даже после нажатия кнопки ESP OFF  не отключается полностью. Данное решение позволяет активнее использовать машину для агрессивного вождения, однако система все равно подключится в том случае, если посчитает ситуацию неконтролируемой или критической.

Что же касается рядовых водителей, срыв в занос и экстремальная ситуация могут стать абсолютной неожиданностью. По этой причине отключать систему стабилизации курсовой устойчивости настоятельно не рекомендуется даже опытным водителям, эксплуатирующим авто в штатном или агрессивном режиме.

Полезные советы и выводы

Не забывайте проверять работоспособность ESP. Испытания нужно проводить только на безопасной дороге;
Следите за дорожными знаками

Если на дороге появляется знак «скользко», осторожность нужно повышать, включить ESP и уменьшить скорость движения;
Включайте ESP только в тех случаях, когда это необходимо. Система потребляет дополнительный топливный расход;
Не опирайтесь полностью на систему ESP

Она не спасет вас от всего, поэтому не забывайте про осторожную езду и безопасность на дороге.

В заключение, система ESP — это важный элемент безопасности автомобиля, который может помочь избежать аварии на дороге. Она прекрасно функционирует при проведении резких маневров и в неблагоприятных погодных условиях. Исправный алгоритм работы ESP помогает управлять автомобилем и дает уверенность в процессе вождения.
