Узнаем как сделать автономный отопитель салона своими руками?

Виды дополнительных обогревателей

Водитель может выбрать наиболее подходящий вариант из нескольких типов отопителей. Они отличаются как по способу монтажа, потребляемой энергии, так и по стоимости и внешнему виду.

Электрические приборы

Наиболее простой тип дополнительного отопления. Включается он в прикуриватель автомобиля и монтируется чаще всего на передней панели. За небольшую стоимость его любят молодые автомобилисты. Более опытные водители стараются его использовать реже, и только в качестве фена для разогрева стекол.

Электрический допобгреватель

Положительные свойства:

• низкая стоимость прибора;
• простой монтаж, не требующий привлечения сторонних специалистов со станции;
• питание происходит от аккумулятора или генератора, без траты топлива;
• сразу после включения готов к работе;
• имеет нейтральные раскраски и неброские формы, что позволяет легко вписываться в салоны любых цветов;
• доступен практически в любом автомагазине.

Рекомендуем: Чиним и модернизируем задние фонари автомобилей ВАЗ 2107

Отрицательные свойства:

• существует большое количество недоброкачественных дешевых подделок, которые могут быть опасны при эксплуатации;
• на больших режимах потребляет много электроэнергии, а при длительной эксплуатации от аккумулятора может быстро его разрядить;
• негативно влияет на электропроводку, поэтому рекомендуется подключать его напрямую, более мощными проводами.

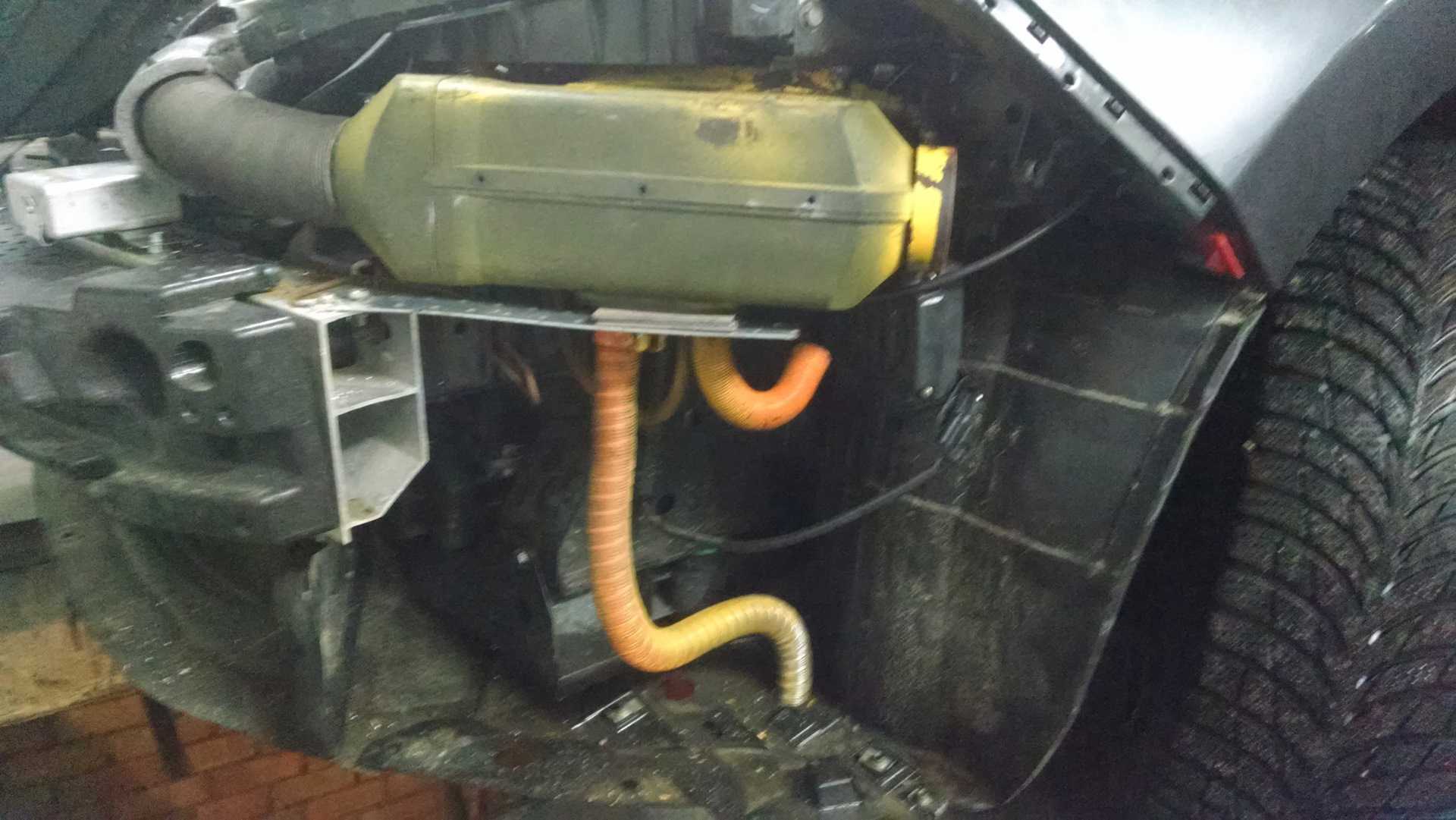

Автономные отопители

Чаще всего такая дополнительная печка в салон своими руками устанавливается на минивены, микроавтобусы, фургоны для жилья или грузовики. Питание у нее происходит от топлива. Печка оснащена самостоятельной камерой сгорания и выхлопной трубой. Из-за этого она монтируется вне салона в подкапотном пространстве. Работа прибора не зависит от мотора и поэтому называется автономной.

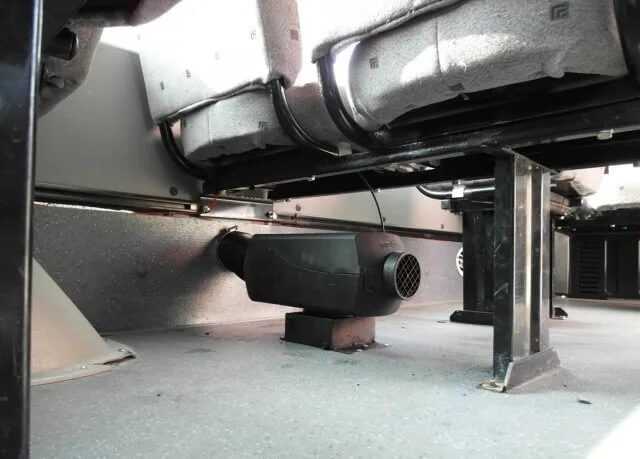

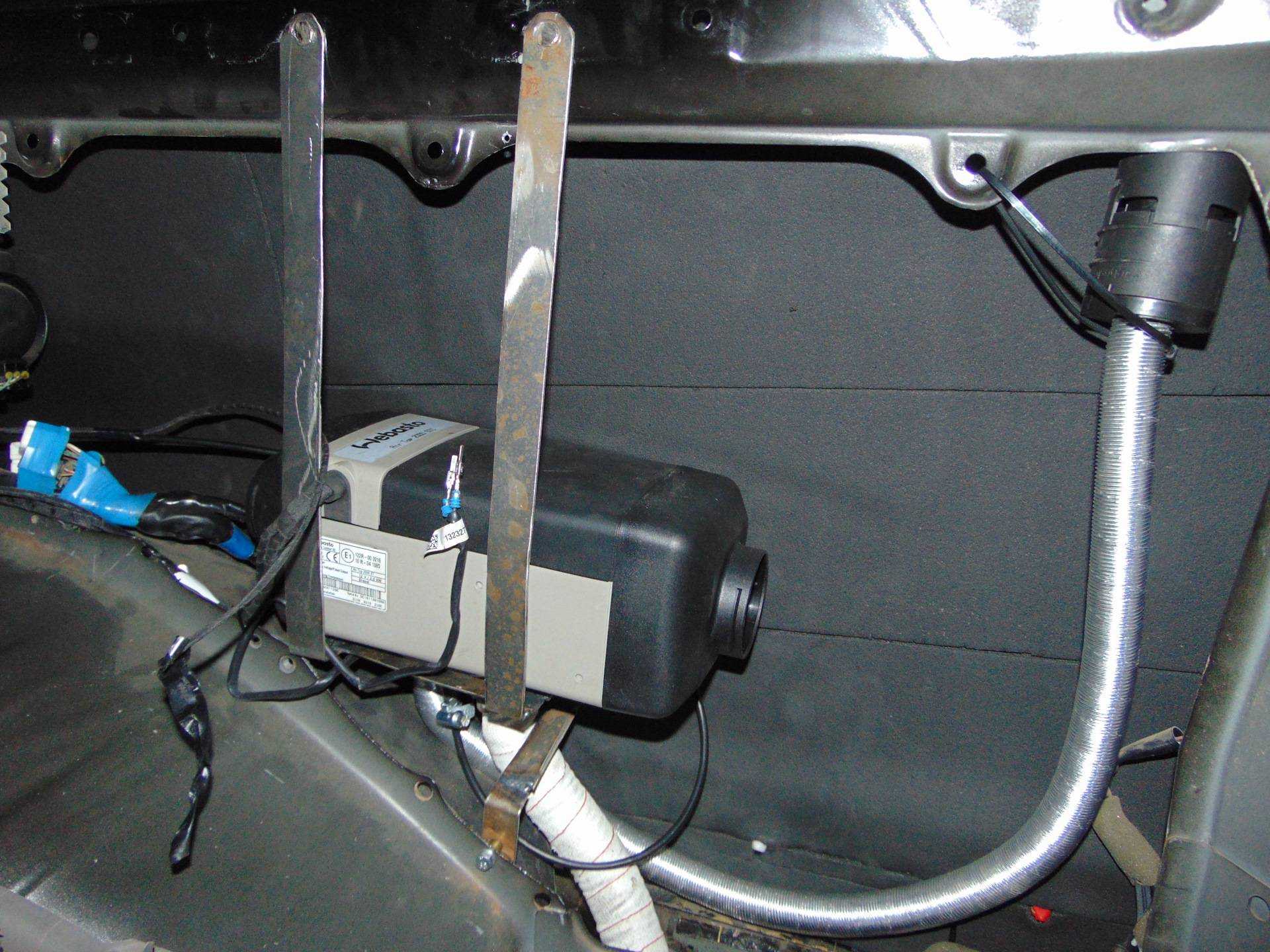

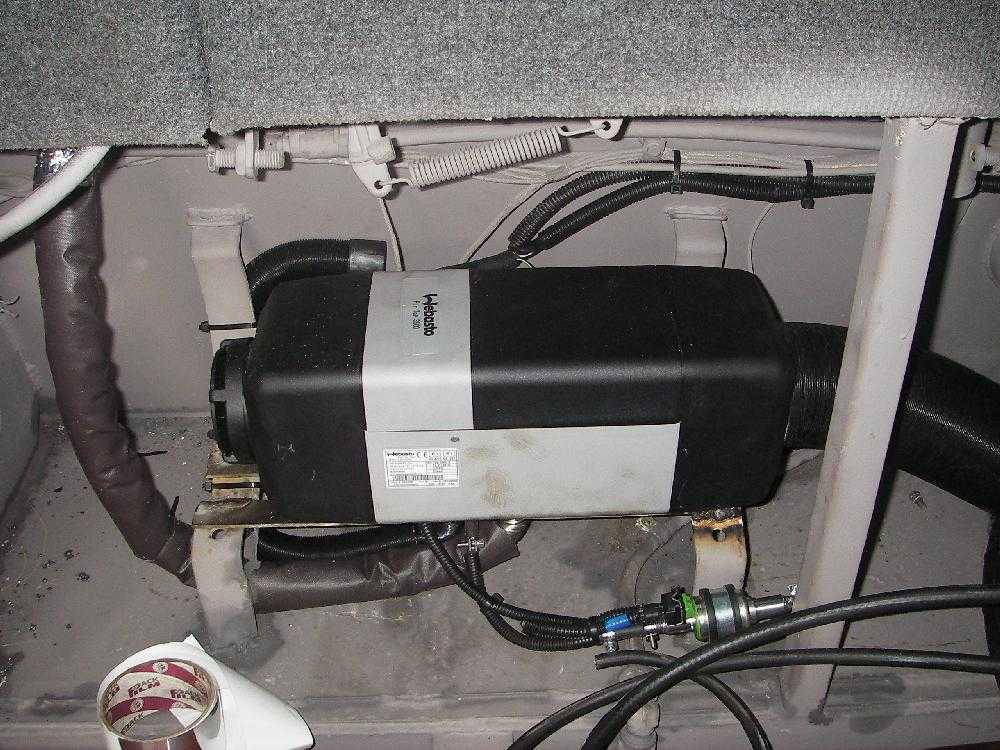

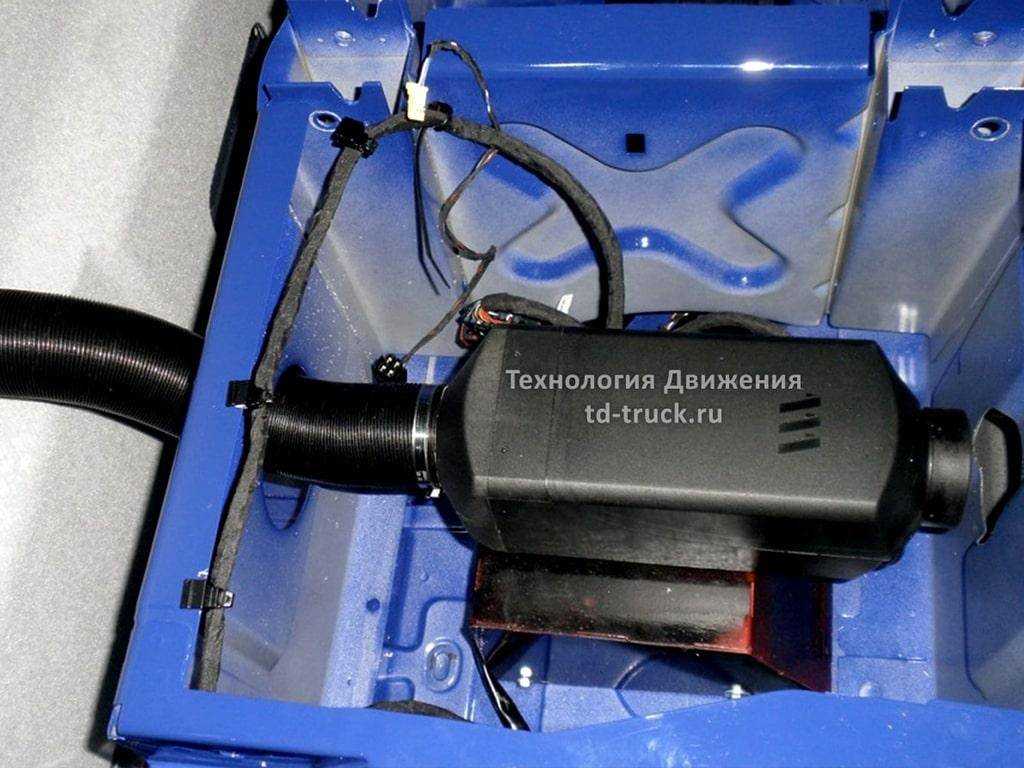

Автономный допобогреватель

Положительные свойства:

• работоспособность агрегата не зависит от степени нагрева силовой установки;
• есть возможность регулировки из салона;
• не изменяет интерьер салона автомобиля;
• готова к работе сразу после запуска;
• высокая мощность отдачи.

Отрицательные свойства:

• требуется более сложный монтаж, чем при установке электрообогревателя;
• происходит дополнительный расход топлива при работе отопителя;
• стоимость выше, чем у электрообогревателя;
• появляется дополнительный шум от работы прибора.

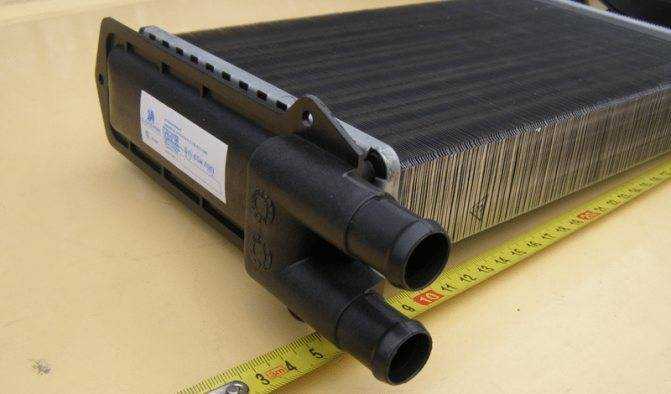

Дополнительный радиатор

Многие ставят еще один радиатор в задней части салона. Его подключают в качестве последовательного устройства в цепи охлаждения вместе со штатной печкой. Для этого проводят трубки по салону, а затем крепят радиатор с вентилятором.

Дополнительный радиатор

Положительные свойства:

• принцип работы такой же, как у штатного прибора обогрева;
• достаточный разогрев после выхода мотора в рабочий температурный режим;
• купить дополнительный радиатор для своей марки автомобиля можно в любом автомагазине;
• стоимость его ниже, чем автономного отопителя.

Отрицательные свойства:

• требуется грамотный монтаж и дополнительные материалы, работы (трубки, пайка, изоляция трубок);
• работа его зависит от прогрева мотора;
• потребуется нарушить обивку салона, чтобы скрыть проводку;
• не всегда получается желаемый эффект от монтажа;
• необходима дополнительная заливка антифриза в систему охлаждения.

Инфракрасный нагревательный элемент

Данное устройство представляет собой приспособление для обогрева конкретных площадей, где требуется дополнительное повышение температуры или постоянное добавочное отопление. Конфигурация агрегата: лавсановая пленка, в которую помещены нагревательные элементы из сплава железа и магния, а также алюминиевый проводник до четырех микрон, проводящий электричество.

Тепло вырабатывается в виде инфракрасного излучения. Нагревательный элемент (12 вольт) этого типа эксплуатируется на производстве и в быту. Сокращенное название агрегата – ИНЭ, он позволяет быстро избавиться от запотевания зеркал и другого инвентаря в комнатах с повышенной влажностью, а также обеспечит обогрев частей транспортного средства, ульев, инкубаторов, рассады и многого другого.

Инфракрасные лучи, по сути, представляют собой тепло, которое распространяется непосредственно на определенный объект. Подобные устройства популярны в медицине для прогревания инвентаря и лечения некоторых заболеваний.

Mitsubishi Delica 1991, двигатель дизельный 2.5 л., 85 л. с., полный привод, автоматическая коробка передач — своими руками

Mitsubishi Pajero Sport, 2019

Mitsubishi Pajero Sport, 2019

Комментарии 17

Что если подключить вместо этого нагревателя тэн от чайника через инвертор? А вообще чтобы стартер крутил легко в мороз надо масло греть а не антифриз.

Аккумулятор умрет быстро от инвертора. А с маслом лучше лить масло синтетику 5 в 30 для бензиновых двигателей

А если все таки замутить такой кипятильник как у вас задумано, но с инвертором и тэном. Тачку завел, включил кипятильник, прогрелся за 5 минут до рабочей температуры и поехал. Так лучше чем 20 минут купить на морозе, и ехать в холодной машине.

Если честно то кипетильник он воду или тосол вскепитит за пару минут примерно до сто — стодвадцати градусов без помпы будет очень плоха двигатель можно угробить максимально быстро. Если охота греть масло от АКБ то есть альтернатива от АлиЭкспресс сколько стоит я не помню но такая вещь клеится на поддон двигателя есть пульт ДУ для запуска вещи минут десять и масло практически в рабочей температуре. Вещь проктична если масло залито дизельное и по состоянию как минеральное масло то эта вещь не заменима. Но мой совет если авто дизельное топливо самое главное перед зимой заливать синтетику 5w30 есть масла которые я применяю для своего авто это мобил 3000 и таташи оба масла синтетики и мотор вращается нормально при температуре в минус тридцать градусов.ну и АКБ надо с пусковым током подходящим для авто и погодных условий и все будет норм без всякого котла авто заводится нормально. Конечно такие ручки не рекомендованы заводами производителями но все же у меня два разный авто это Королла в 121 кузове залито масло таташи 5w30 мотор бензиновый и делика дизельная масло мобил 3000 5w30 ни на одном моторе нет подогревателя машины заводятся прекрасно дизель конечно ему надо только компрессию но бензиновая заводится со второго раза и нет проблем. У нас на днях были морозы авто ни один на прогревах не стоит у соседей таза ситуация но мои авто завелись бес проблем в особенности дизель с пол оборота но соседи не один не завелся мне пришлось пять машин прикуривать потратил полтора часа своего времени. Так что если есть время свободное то можете позаморачиватся с экспериментами но толку от них нету чеснок слова либо акт умирает быстро либо провода тянуть до авто и греть обычным котлом который продается в автомобильных магазинах цена примерно 1500 тр за единицу так что проще купить и установить установка стоит 1000 тр и забыть про все проблемы ну либо Самосе устанавливать. А все остальные эксперименты нужно вначале провести дома на столе а потом вживлять в авто если все работает и минимальный ущерб авто или АКБ или плате за электроэнергию.

Примитивный обогрев салона любого автомобиля зимой своими руками: актуальные технологии

На эффективность автомобильной печки сетуют многие владельцы бюджетных авто. Нет, функционирует она исправно, да и фильтр салонный свежий, только вот на морозе крепче -20°C не справляется она со своими обязанностями. На многих машинах подобное явление возникает по причине неполного прогрева двигателя, отдельные же модели оснащены радиатором с малой теплоотдачей. Совершенствовать штатную конструкцию или пользоваться дополнительными подогревателями?

Тепловентилятор

Любителям простых решений по душе придутся допсредства отопления салона. Сконструировать обогреватель в машину от прикуривателя своими руками – один из простых и доступных вариантов оформления дополнительного обогрева. Плюсы такого устройства сложно недооценить:

1. Топливо и кислород не сжигаются.
2. Возможность использования в машинах любого класса.
3. Компактная конструкция.

Подобное решение есть в продаже. Его наименование – автомобильный тепловентилятор на 12 Вольт. Основной недостаток – низкая эффективность: в одиночку создать микроклимат ему не под силу. Автообогреватель рекомендуется использовать только в качестве дополнения к штатным аппаратам отопления. Свой надежнее и, к тому же, ремонтопригоден – все по аналогии с зимними омывайками: рецепт домашней незамерзайки куда лучше придорожной канистры неизвестного зелья.

Керамическая печь

Использовать в качестве источника тепла сжигаемый газ – эффективный способ быстро поднять температуру до комфортных величин. Элементов минимум – керамическая печка и газовый баллон на 15 литров. Опасность возникновения пожара и интенсивное сжигание кислорода сдерживают спрос на этот вид подогрева.

Доработать заводскую печь

Идти по пути усовершенствования штатных средств предпочтительнее, но затраты несравнимы. Доработать отопитель – дело не из легких: и сноровка нужна, и элементы компактного размера. Не факт, что дополнительно установленный радиатор даст эффект, поскольку жидкости-то тяжело прогреться до рабочей температуры. Другое дело – внедрить электронагреватель от дизельной модификации (РТС) – эффект налицо. К тому же теплый воздух идет сразу же после пуска мотора.

Правила использования

Если их не соблюдать, автономные печки выйдут из строя раньше времени, при сильных морозах и других непредсказуемых ситуациях. Чтобы избежать дорогостоящего ремонта, надо включать, эксплуатировать и отключать устройства по инструкции.

1. Перед первоначальным запуском произвести диагностику. Включить розжиг только в случае, если на пульте нет кодов неисправности 002, 052 или 001 (а также других).
2. В процессе эксплуатации отопитель может перегреваться. Тогда он автоматически заблокируется. Если устройство не будет иметь каких-либо неисправностей, включится вентилятор. Он продует камеру сгорания, освободив её от паров топлива. Затем можно снова запустить печку.
3. Выключение автономного отопителя тоже проходит не так просто. Сначала останавливается топливный насос, затем гаснет факел, включается очистка, охлаждается теплообменник.
4. В зимнее время приёмную воздушную трубу может забить снежной пылью. Из-за этого происходит переобогащение горючей смеси, появляется много дыма. Как правило, ничего опасного в этом нет. А вот если вентилятор постоянно издаёт скрипы, надо срочно показать устройство специалисту. Это явный признак разрушения подшипников.
5. Может выйти из строя блок управления, расположенный под вентилятором. В этом случае он не будет выдавать правильную частоту вращения, опять образуется много дыма. В худшем случае блок взорвётся из-за короткого замыкания. Как правило, такое происходит по вине самого водителя. Например, когда он не отключает «автономку» во время отдачи тока другому аккумулятору — «прикуривание».

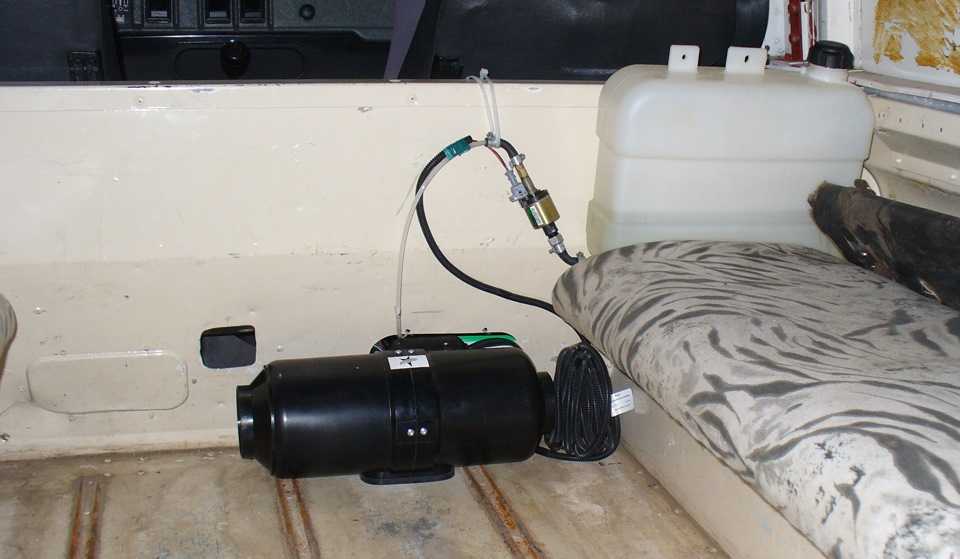

Как установить и подключить топливный насос

Переходим к подключению топливного насоса. Его крепежную резинку сбрызгиваете жидкостью WD40 (иначе бочонок не налезет), и натягиваете на насос.

Там, где у топливонасоса расположен клеммник под провода — это выход на отопитель.

С другой стороны подключается трубка от бачка с дизтопливом. Закрепляете топливный насос на стенке под углом в 45 градусов или строго вертикально.

В этом случае в нем не будет скапливаться воздух и жидкость будет полностью заполнять все пространство.

При этом желательно сам насос ставить ниже бака с соляркой, а топливный шланг не должен иметь крутых заворотов.

Это делается, чтобы в случае завоздушивания (например открыли крышку подлить ДТ или проверить уровень), воздух мог легко выходить из трубки наверх в бак. Иначе насос будет очень долго прокачиваться.

Говорят, что этот насос один из самых слабых элементов системы и «летит» в первую очередь. Благо китайцы у себя продают их в немерянном количестве. Подобрать под свою вебасту нужную модельку можете вот здесь.

Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

• Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
• Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
• Осевые вентиляторы в количестве двух штук.
• Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
• Провод сечением не менее 2,5 мм2.
• Разъем для прикуривателя.
• Кнопка-выключатель.

Спираль

При выборе ферронихромового спирального элемента необходимо руководствоваться его сечением. Не рекомендуется выбирать изделия диметром более 0,6 мм. Оптимальной диаметральной характеристикой является 0,6 мм – и в продаже можно свободно найти, и схема соединения проста. Этого совета будем придерживаться при проектировании электрической части.

Кулер

С функцией рассеивания тепла могут справиться малогабаритные вентиляторы. Конкретный размер зависит от габаритов распределительной коробки. Например, для коробочки 88х88х60 подойдет два кулера 30х30х15. Разумеется, электродвигатель должен быть рассчитан на 12 Вольт.

Изготовление

При создании схемы обогревателя для машины своими руками с запиткой от прикуривателя важно понимать, что от длины участка из нихромовой спирали зависит его электрическое сопротивление, влияющее на величину потребляемого тока и, как следствие, количество отдаваемого тепла. Чем больше длина и сечение, тем меньше сопротивление проводника и больше мощность установки

Здесь важно не переоценить схему

Штатная цепь питания прикуривателя рассчитана не более, чем на 15-20 Ампер нагрузки

Здесь важно не переоценить схему. Штатная цепь питания прикуривателя рассчитана не более, чем на 15-20 Ампер нагрузки

Исходя из этого конструируем схему, учитывая такие аспекты:

Исходя из этого конструируем схему, учитывая такие аспекты:

• Количество спиралей – 5.
• Длина спирального элемента – 20 см, диаметр – 0,6 мм.
• Параллельно запитываются два участка: один состоит из двух последовательно соединенных спиралей, другой – из трех. Первый располагается ближе к вентиляторам.

Монтаж спиральных элементов осуществляется в «клеммники», соединение между собой производится также через отверстия клеммных зажимов отрезками проводов. На одном из торцов распределительной коробки делается вырез под вентиляторы, которые склеиваются между собой и приклеиваются к корпусу. На противоположной стороне оформляется окошко, через которое из изделия будет выходить воздух. В качестве наглядного пособия можно использовать рисунок. На деле мощность устройства получается около 150 Вт. Ток потребления – 13 А. Более мощное устройство предполагает использование спиралей диаметром 0,8 или 1,0 мм подобной длины. Подключение в разъем прикуривателя таких установок невозможно – изделие подключается напрямую от аккумулятора через предохранитель и реле на 30А.

Автономный отопитель салона своими руками (12 вольт)

Рынок предлагает широкую гамму различных автономных печек разных типов и компоновок. Все они имеют свои плюсы и минусы. Но если же вы живёте по принципу Фердинанда Порше: «Если хочешь сделать что-то хорошо, сделай это сам», то информация в этой статье станет очень полезной для вас. Итак, сразу к делу.

Для того чтобы собрать автономный отопитель салона, не нужно изобретать велосипед. Достаточно ознакомиться с давно известными нам способами подогрева воздуха и адаптировать их к необходимым требованиям. Начнём с того, что нам необходимы:

1. Источник питания;
2. Нагревательный элемент, который будет превращать поглощённую энергию в тепло;
3. Вентилятор для создания потока тёплого воздуха;
4. Механизм управления отопителя;
5. Предохранитель.

В роли источника питания для 12 В отопителя возьмём аккумуляторную батарею (АКБ) и генератор автомобиля. Советуем обзавестись индикатором заряда АКБ, так как автономная печка будет выступать хорошим потребителем энергии.

Выбор нагревателя так же очевиден, как и в любом ТЭНе — нихромовая спираль. Из-за своих свойств нихром (сплав никеля и хрома) имеет высокое сопротивление, но всё же является проводником, поэтому при подаче электротока сильно нагревается.

Для создания потока воздуха нам послужит обычный кулер, например, с блока питания компьютера. Сам же корпус блока питания можно использовать как корпус печки. А размещённую на нём кнопку — как механизм управления отопителя (для правильной и безопасной работы нужно подключать через реле).

Схема подключения автономного отопителя должна обязательно разрываться предохранителем необходимого номинала. Чем ближе он будет расположен к АКБ, тем меньше вероятность повреждения электропроводки автомобиля в аварийных случаях.

С общей конструкцией мы разобрались. Но этого, как показывает практика, мало

Важно ещё подобрать сопротивления нагревательных элементов и схему их подключения, чтобы не допустить перегрузки бортовой электросети. Что, как следствие, приведёт к разряду АКБ. Постараемся подобрать оптимальный ток потребления

К примеру, для автомобиля Daewoo Lanos с генератором Bosh или Hella с зарядным током 85 А. Для такого источника питания потребляющий ток в 10–15 А будет практически незаметным

Постараемся подобрать оптимальный ток потребления. К примеру, для автомобиля Daewoo Lanos с генератором Bosh или Hella с зарядным током 85 А. Для такого источника питания потребляющий ток в 10–15 А будет практически незаметным.

Приступим к самой сборке. Весь автономный отопитель салона монтируем в корпус блока питания компьютера. Нихромовые спиральные нити крепим к керамической плитке с помощью болтов и гаек. При установке плитки в корпус главное обеспечить, чтобы поток воздуха проходил через нагревательный элемент, забирая его тепло.

Важно подбирать сечение проводов для подключения, учитывая расчётную силу тока. К примеру, для медного провода 10 А нужен 1 кв. мм сечения

Плавкий предохранитель подбирается также по расчётной силе тока

мм сечения. Плавкий предохранитель подбирается также по расчётной силе тока.

Двенадцативольтный автономный отопитель салона, собранный своими руками, будет приносить в два раза больше удовольствия владельцу, так как он не только сделал свой автомобиль комфортней, а и сэкономил бюджет. Теперь вам не страшны любые морозы и страх того, что штатный обогреватель откажет в самый неподходящий момент. В случае выхода из строя обогрева заднего стекла его можно отогреть подобным отопителем. Всё же не забывайте утеплить свой автомобиль. Для этого нужно заменить старые уплотнители дверей, а также обработать автомобиль теплоизоляцией для того, чтобы он не отдавал драгоценное тепло в атмосферу.

Многочасовое ожидание в автомобиле в дорожной пробке или, чего хуже, ночевка в открытом поле на морозе неизбежно приводят к мысли, что автономный отопитель салона – отнюдь не блажь охотника-рыболова или атрибут дома на колесах профессионального водителя.

На холоде или небольшом морозе через каждый час прогреваем двигатель до более-менее комфортной температуры в 60-70 градусов. При -20 о С греть приходится каждые 35-40 минут на средних оборотах, чтобы не умер аккумулятор. Если на печке была установлена дополнительная электропомпа, используем прогретый мотор, как автономный источник тепла. В зависимости от уровня утепления салона и температуры воздуха двигатель остывает за 2-3 часа, салон автомобиля – в два раза быстрее.

Что такое воздушное отопление частного дома своими руками

Система воздушного отопления для частного дома предполагает применение воздуха как основного источника тепла. При этом потоки под воздействием вращения вентилятора подаются к теплообменнику. Воздух прогревается, а затем раздается по воздуховодам. Подобная конструкция объединяет в себе кондиционирование, отопление и вентиляцию.

Так работает конструкция с вентилируемой системой

Создавать проект воздушного отопления нужно на этапе возведения постройки. Для планировки выполняют следующие действия:

• рассчитывают тепловые потери;
• определяют необходимую мощность агрегата воздушного обогрева;
• выбирают нагревательную конструкцию и планируют размещение вентиляционных шахт;
• рассчитывают показатели аэродинамического сопротивления для определения потерь напора и окончательного выбора установки.

Необходимое оборудование для прогрева помещений

Как функционирует система

В процессе монтажа воздушного отопления частного дома своими руками применяются два основных способа. Раньше в жилых зданиях использовались конструкции по аналогии с водяным отоплением. В данном случае в качестве теплоносителя применялся воздух. И нагретые металлические воздуховоды раздавали теплый воздух по комнатам.

Перемещение потоков горячего и холодного воздуха

Сейчас чаще применяется прямой нагрев, когда используются теплогенераторы (рекуператоры). Воздух с улицы нагревается в специальной смесительной камере от отработанного воздуха помещения, дополнительно подогреваясь ТЭНами (в сильные морозы просто необходимо) и по каналам перемещается в комнаты. Такой подход обеспечивает лучший КПД. Такая технология стала особенно востребованной благодаря объединению с установками кондиционирования и вентиляционными агрегатами.

Принцип работы рекуператора

Перед тем, как приступить к монтажу воздушного отопления загородного дома, нужно разобраться с его устройством. Основной элемент – это теплогенератор, включающий:

• горелку, которая бывает дизельной, газовой или комбинированной. Иногда используются агрегаты на пеллетном топливе;
• электрические приборы подходят для прогрева по месту;
• камера сгорания с теплообменником. В ней осуществляется нагрев воздуха от дымовых газов. Система воздуховодов включает жестяные короба, вентиляторы и трубы с решетками;
•  в современных конструкциях присутствует механизм автоматического регулирования основных параметров.

Теплогенератор в котельной

Положительные и отрицательные качества такого оборудования

Воздушное отопление частного дома своими руками имеет свои достоинства и недочеты. К плюсам можно отнести.

• высокую производительность;
• отсутствие радиаторов и трубопроводов;
• наличие современных автоматизированных систем контроля параметров;
• возможность мгновенно нагреть помещение.

Стоит знать и о таких минусах:

• установка системы возможна только на этапе строительства здания;
• потребляет значительное количество электроэнергии;
• после запуска не может усовершенствоваться.

Работа агрегата в двухэтажном здании

Классификация автономных отопителей

По типу теплоносителя различают воздушные и жидкостные устройства.

Воздушные системы получили большее распространение, а схема подключения такого автономного отопителя настолько проста, что предусматривает монтаж на любое транспортное средство – единственным ограничением можно назвать габариты корпуса такой печки.

Принцип работы основан на подогреве воздуха, нагнетаемого в устройство и затем подаваемого в салон автомобиля. Основным элементом воздушного отопителя является камера сгорания, в которую подаётся топливо и воздух. За воспламенение ТВС отвечает свеча накаливания. Энергия сгорания разогревает воздух, подаваемый в теплообменник, откуда он поступает уже в салон.

Модели таких воздушных печек характеризуются относительно небольшим весом (5-7 кг.) и отличным показателем расхода горючего (за час работы тратится порядка 0.1-0.25 литров).

Обогреватели жидкостного типа нельзя назвать абсолютно автономными, поскольку они используют для обогрева салона систему охлаждения силового агрегата. При включении устройства запускается насос, который начинает прокачивать ОЖ по магистрали с подачей в собственный теплообменник, где и осуществляется нагрев жидкости посредством горелки. Другими словами, штатная печка будет работать автономно, без запуска двигателя. Но расход топлива в жидкостных обогревателях намного выше – порядка литра в час, да и схема подключения требует сопряжения с действующей системой обогрева. Весомое преимущество водяных автономных обогревателей – поддержание высокой температуры двигателя, что существенно облегчает его пуск при отрицательных температурах. Воздушные обогреватели полностью автономные и такой возможностью не обладают.

Ещё один минус жидкостных отопителей – необходимость использования дополнительного аккумулятора, поскольку он потребляет немало электроэнергии для прокачки ОЖ по системе. Совокупность этих факторов и обусловила более широкое применение автономных отопителей воздушного типа.

По способу генерирования тепловой энергии АО подразделяются на газовые, жидкотопливные и работающие на электроэнергии.

Первые два типа оснащены горелкой, в которую подаётся ТВС. Здесь она воспламеняется, отдавая тепло радиатору (воздушному или жидкостному, в зависимости от типа используемого теплоносителя). Электрические устройства используют энергию, генерируемую нагревателем типа ТЭН, но их существенный недостаток – необходимость наличия бытовой розетки на 220В. То есть, с одной стороны, это действительно автономные устройства, которые не требуют выполнения монтажных работ, а с другой – их сфера применения существенно ограничена (даже в гаражах не всегда имеется электричество).

Принцип работы автономного газового отопителя

Существуют также модели, способные работать от автомобильного аккумулятора, но, по очевидным причинам, целесообразность из применения вызывает большие сомнения. Простейшие расчёты показывают, что если для поддержания комфортного микроклимата в салоне такие устройства потребляют порядка 10 ампер/час, то стандартная АКБ ёмкостью 75 А/ч спустя четыре часа работы разрядится настолько, что вряд ли сможет осуществить пуск холодного мотора. Впрочем, установка дополнительного аккумулятора исправит положение, но вам нужно будет заботиться о его подзарядке. Единственный весомый довод в пользу электрического обогревателя – его безопасность: здесь в принципе отсутствует горелка. А, к примеру, установка автономного газового отопителя на автомобиль, вообще невозможна в гаражных условиях, поскольку требует наличия соответствующей квалификации. Она имеются у установщиков и, как правило, отсутствует у рядовых автолюбителей.

Как сделать простой иммобилайзер с «транспондером»

Идея состоит в том, чтобы использовать геркон (герметизированный контакт), который встроен в схему автомобиля и магнит, для управления герконом в качестве «транспондера». Геркон — это пара электрических контактов, помещенных в стеклянную колбу, которые замыкаются под воздействием электромагнитного поля. Его можно приобрести в магазине радиотоваров или охранных систем.

Еще для создания простейшей противоугонки потребуется электромагнитное реле. Оно состоит из катушки и контактов. Когда на катушку подается питание, возникает электромагнитное поле, которое притягивает и замыкает контакты.

В автомобиле установлено достаточно большое количество реле, которые включают сигнал, фары, стартер и прочие приборы. Реле имеют различные технические характеристики, и нам подойдет такое, которое предназначено для длительной работы, например, реле включения фар.

Обладая реле и гарконом, можно собрать представленное на схеме устройство. Питание на бензонасос или катушку зажигания подается через дополнительное реле, которое, в свою очередь, включается контактами геркона. Геркон можно заложить под обшивку автомобиля и приложить к нему снаружи магнит. Таким образом, водитель должен всегда иметь при себе небольшой магнит, который можно внешне оформить по собственному усмотрению.

В случае блокировки цепи управления стартером магнит несложно подержать в нужном месте рукой на время пуска двигателя. Если же мы управляем питанием бензонасоса или катушки зажигания, нужно обеспечить постоянное и надежное размещение магнита рядом с герконом во время работы двигателя. Учитывая, что автомобиль трясет во время движения, надо поломать голову, чтобы надежно решить обозначенный вопрос.

Чтобы исключить данную проблему в принципе, в схему можно добавить тиристор. Тиристор — это электронный прибор, который имеет три контакта: верхний (по схеме) анод, нижний — катод, и средний по схеме — управляющий электрод. Если подать на анод тиристора положительное питание ток на катод будет проходить только в том случае, если на управляющем электроде появится короткий положительный сигнал. Далее тиристор будет все время открыт, пока на его аноде будет присутствовать напряжение.

Теперь после включения зажигания можно поднести магнит к геркону на короткое время и убрать в карман. Геркон запустит тиристор, который будет постоянно питать реле до выключения зажигания. Для наших целей подойдет прибор с маркировкой КУ201, КУ202 с любой буквой. Таким образом, несложная доработка значительно улучшит эксплуатационные качества самодельного иммобилайзера.
