ГАЗ 24, 2410 «Волга». Технические характеристики
Модель ГАЗ 24 принадлежит к классу легковых автомобилей престижного среднего класса, имеет цельнометаллический закрытый кузов типа седан. Здесь представлены все технические характеристики «двадцать четвёрки». 2410 появился гораздо позже, и представлял собой престижным, «крутым», модернизированным вариантом обычной 24. Так, например, с передних окон исчезли морально устаревшие окошки-форточки, хром исчез с многих частей кузова, уступив место чёрному пластику, в интерьере появилось много элементов от самой «крутой» Волги — 3102й, и т.д. И мощность мотора была, как правило не меньше 100 л.с
История автомобиля
Автомобили с мотором повышенной мощности на ГАЗе выпускали с 30-х годов XX века. Сначала это была «эмка» ГАЗ М1 с импортным силовым агрегатом FORD V8. После войны производилась волга Победа с двигателем ГАЗ-12 ЗИМ мощностью 90 л. с. После Победы — Волга ГАЗ-21 с двигателем V8 от Чайки, имевшая индекс ГАЗ-23.
Двадцать третью Волгу сменила ГАЗ-24-24. Основным заказчиком автомобилей было девятое управление КГБ, которым нужна была мощная машина, способная сопровождать правительственные ЗИЛы и Чайки, идти на равных с немногочисленными иномарками, имевшимися в СССР, а еще быть внешне неотличимой от выпускавшихся в то время Волг.
Технические характеристики
Количество мест, (включая место водителя) 5Допустимый груз в багажнике, с учётом нагрузки 5 человек в салоне 50 кгСнаряженная масса 1425-1470, (самый распространённый вариант — 1450)Полная масса — снаряженная масса самого автомобиля, + пассажиры + багаж 1800-1820 кгМаксимально допустимая полная масса буксируемого прицепа, не оснащённого тормозами, 500 кгМаксимально допустимая масса багажника с учётом груза, устанавливаемого на крыше 50 кгНаименьший радиус поворота по колее наружного колеса 5,5м
Вы можете заказать цветную книгу:ГАЗ 31105 бензин цв руководство по ремонту, электросхемы, инструкция по эксплуатации, руководство по техническому обслуживаниюГАЗ 3110 / 310221 бензин руководство по ремонту, электросхемы, инструкция по эксплуатации, руководство по техническому обслуживанию
Разработка
К «Волгам» всегда были особые требования, они должны быть современны в течение долгого времени, красивы, комфортабельны и вместе с тем проходимы, ремонтопригодны и выносливы. Они стояли на «вооружении» многих государственных службы страны, были основной моделью в таксопарках, а в кузове «универсал» служили в качестве карет скорой помощи.
Газ-24 является вторым поколением «Волги» и пятым в легковой линейке Горьковского автомобильного завода.
Работы по созданию автомобиля на смену ГАЗ-21 были начаты в 1958 году под руководством Александра Михайловича Невзорова. Над внешним обликом автомобиля параллельно работали две команды дизайнеров — под руководством Льва Еремеева и Ления Циколенко, ими с 1959 по 1964 годы было построено не менее шести пластилиновых поисковых макетов, сильно различающихся по своему внешнему виду. Наибольшее американское отражение получил как раз дизайн. Многие конструкторы и дизайнеры черпали свое вдохновения с заокеанских машин, чему способствовала выставка американской промышлености, проходившая в 1959 году. Первые макеты совершенно точно напоминали американца тех лет.
Невзоров с командой конструкторов проектировал Волгу под 4 типа двигателя. Первым был модернизированный движок от ГАЗ-21, 2.5 литровая «четверка». Возможно, разрабатывался для таксомоторных станций. II тип – вновь разрабатывавшийся 3-литровый V6 (базовая комплектация). III тип – V8 от ГАЗ-23 (спецверсия для силовых структур). Последний тип был четырёхцилиндровый дизельный силовой агрегат (проектировался для Европейского рынка).
Помимо разработки новой модели автомобиля произошла и модернизация технологического оснащения завода, что требовало производство новых авто.
С 1965 года на улицах Горького и дорогах Горьковской области стали попадаться необычные автомобили с «заграничной» внешностью и шильдиками Super на передних крыльях — это были закамуфлированные под неопознанные иномарки ходовые прототипы новой «Волги», проходящие испытания. Между собой они отличались вариантами двигателей, коробок передач и деталями внешнего оформления.
Акт о приемке машины в промышленное производство был подписан осенью 1966 года. В середине 67 года был завершен процесс патентования, но из-за нестабильной обстановки на Ближнем востоке завод резко увеличил выпуск военной техники. Работы по новой легковой модели в результате оказались значительно задержаны.
Сборка первых постановочных серий ГАЗ-24 началась с осени 1967 года. В начале 1968 года была собрана по обходной технологии опытная партия в 32 машины, в следующем году собрали ещё 215 машин, а к концу года запустили конвейер. 15 июля 1970 года выпуск ГАЗ-21 прекратили. Единственной моделью стал ГАЗ-24.
Масса и габаритные размеры и характеристики
Тип кузова — несущий четырехдверный четырехоконный седан цельнометаллического типа. Количество мест — 5 плюс 50 кг груза в багажнике. Снаряженная масса автомобиля — 1420 кг. Полная масса — 1820 кг. Распределение полной массы по осям: на переднюю ось 870 кг, за заднюю 950 кг. Длина — 4735 мм, ширина — 1800 мм, высота — 1490 мм. Колесная база —
2800 мм.Колея колес: спереди 1476 мм, сзади 1420 мм. Минимальный диаметр разворота 11,2 м. Дорожный просвет — 180 мм. Коэффициент аэродинамического сопротивления — 0,45. Объем багажника — 500 л. Углы въезда/съезда — 300/200. Максимальная скорость — 135 км/час. Разгон 0-100 км/час — 22 сек. Объем топливного бака — 55 л. Расход топлива — от 11 л/100км за городом до 13 л/100км в городе.
Размер колесных шин — 7,35-14 или 185R14 камерного или бескамерного типа. Рекомендованное давление в шинах 1,7-1,8 кгс/см2.
Советуем посмотреть: технический обзор ГАЗ-2401.
ЗМЗ 402 и ЗМЗ 4021
В 1985 году началась серьезная модернизация «двадцать четверки». Изменения касались салона, кузова, тормозной системы. Коснулись они и двигателя. Что самое интересное, внутренняя «начинка» двигателя совсем не изменилась, и объем мотора остался прежним. Зачем же тогда затевалась вся эта модернизация?
У новых ДВС в обозначении присутствуют цифры 10, то есть двигатели имеют индексы ЗМЗ 402.10 и ЗМЗ 4021.10. Но для упрощения полное название прописывать не будем.
Отличие двигателей ЗМЗ 402 от ЗМЗ 24

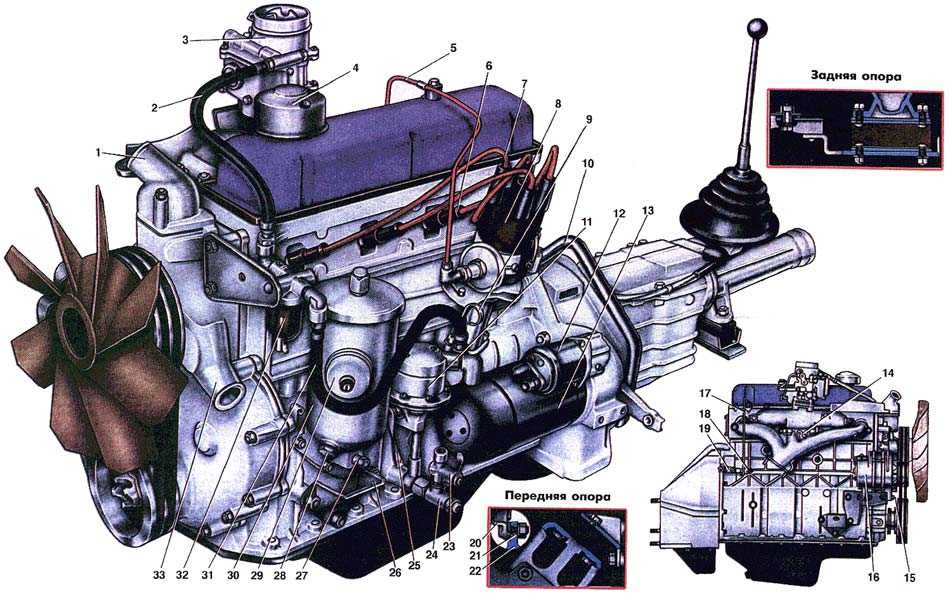

Так выглядит двигатель ЗМЗ 402
Между двумя типами двигателей присутствуют следующие отличия:
- Головка блока цилиндров. Спереди ГБЦ ЗМЗ 24 расположен водяной насос, у ГБЦ ЗМЗ 402 в этом место находится корпус термостата, а насос переместился на БЦ. На ГБЦ ЗМЗ 402 двойные пружины клапанов, в отличие от одинарных на ГБЦ ЗМЗ 24;
- Ось коромысел. На модели ЗМЗ 402 у оси по краям появились дополнительные стойки. Это позволило проводить более точную регулировку клапанов за счет более жесткой фиксации оси;
- Блок цилиндров. ЗМЗ 402 – водяной насос находится на передней части блока. ЗМЗ 24 – помпы здесь нет, в этом месте просто алюминиевый гладкий отлив;
- Карбюратор. ЗМЗ 402 – модель карбюратора К126Г, модель карбюратора – 151 (в дальнейшем модернизированный вариант К151С);
- Масляный насос. У моторов ЗМЗ 402 новый насос имел более крупные шестерни и корпус. За счет новшества повысилась его производительность;
- Шкив коленчатого вала. На двигателях ЗМЗ 402 стал применяться массивный шкив, который позволил увеличить крутящий момент ДВС;
- Водяной насос. Помпа ЗМЗ 24 была совмещена с корпусом термостата. У новых моторов помпа она совершенно другого вида и меньше в размерах. Предполагалось, что подшипникам помпы ЗМЗ 402 достаточно было заводской смазки, поэтому масленку в ней не предусмотрели;
- Совмещенный впускной и выпускной коллектор. ЗМЗ 402 – конструкция рассчитана на приемную трубу глушителя с двумя коленами. ЗМЗ 24 – коллектор рассчитан на одинарную приемную трубу.
ГАЗ-24 «Волга» 1966 — 1985 гг.
ГАЗ-24 «Волга» — советский автомобиль среднего
класса, кузов седан. Так же выпускался и в кузове универсал
ГАЗ-2402.
К автомобилям с эмблемой «Волга» всегда предъявлялись особые
требования: красота, комфортабельность и вместе с тем хорошие ходовые качества,
обладать выносливым двигателем, быть простой в обслуживании.
«Волга» всегда подчеркивала статус и положение владельца.

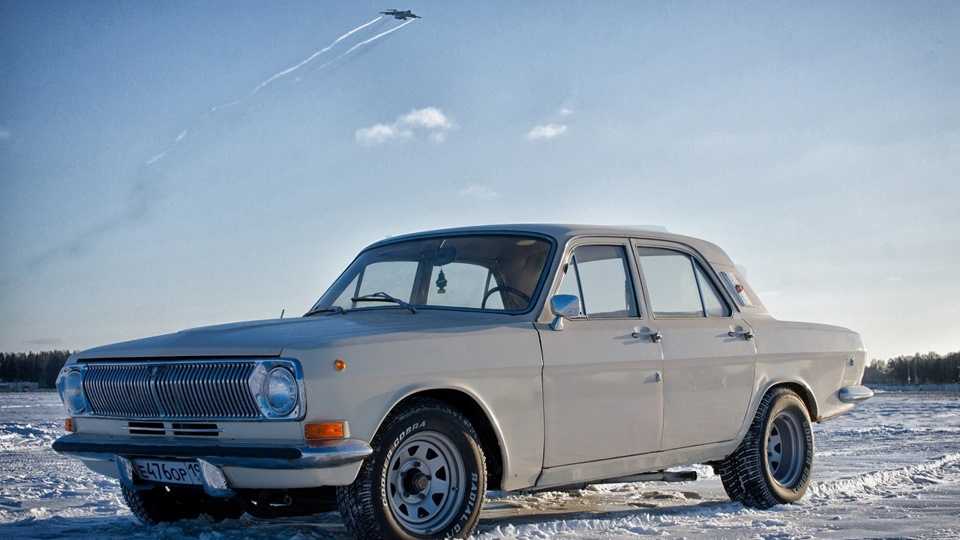

фото ГАЗ-24 «Волга»
Во времена Советского союза не каждый автомобиль можно было
приобрести в личное пользование. Самым роскошным был
ГАЗ-12 ЗИМ, но в 1960 году его
сняли с серийного производства и его место занял ГАЗ-21 Волга.
Одновременно с выпуском 21-й Волги и началось проектирование
автомобиля способного со временем заменить его на советском рынке.
Волги призваны были служить в государственных учреждениях, всех
силовых ведомствах, включая КГБ, были основной единицей таксопарков,
а универсалы работали каретами скорой помощи. На базе Волг в
Прибалтике собирали РАФы, создавались «догонялки» для КГБ и люксовые
кабриолеты для военных парадов.
Поиск образа шел долго и мучительно. Дизайнерами (или, как это
тогда называлось, художниками-конструкторами) новой машины были
молодые специалисты Л. И. Циколенко и Н. И. Киреев. «Новая» Волга
проделала долгий путь от первых зарисовок и макетов до окончательного
прототипа
Технические характеристики двигателя
Двигатель ЗМЗ 2401 не отличался своими характеристиками от массовых американских и европейских конструкций 60-70-х годов. Основное отличие — широкое использование в его конструкции алюминиевых сплавов. Дефорсированный для модели 2401 мотор отличался уменьшенной мощностью и сниженной степенью сжатия, но был приспособлен для работы на бензине А-76. В те годы это был основной бензин автопарка СССР, в том числе и грузового автопарка.

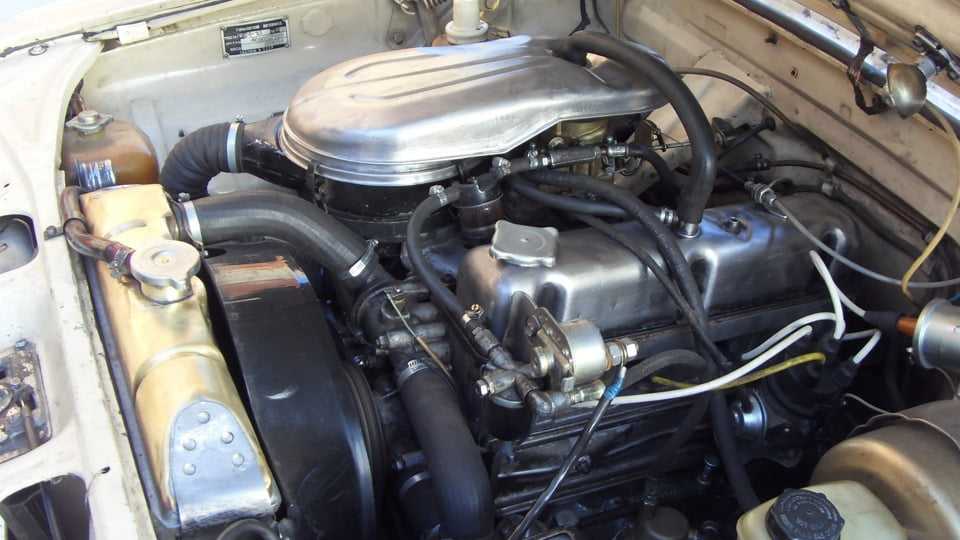

Так выглядит двигатель ЗМЗ 2401
- Двигатель 4-тактный, 4-цилиндровый, рядный. Расположен спереди, продольно.
- Объем цилиндров — 2445 см3.
- Степень сжатия — 6,7.
- Наибольшая мощность — 85 л. с. (по ГОСТ) и 90 л. с. (по SAE).
- Частота вращения коленчатого вала при наибольшей мощности — 4500 об/мин.
- Наибольший крутящий момент — 175 Нм.
- Частота вращения коленчатого вала при наибольшем крутящем моменте — 2200-2400 об/мин.
- Ход поршня — 92 мм. Диаметр цилиндра — 92 мм.
- Тип газораспределительного механизма — верхнеклапанный, с штанговым приводом клапанов, OHV. Число клапанов — 8.
- Система питания — карбюраторная, состоящая из двухкамерного карбюратора типа К-126Г.
- Система охлаждения — жидкостная, принудительная, объемом 11,5 л. Объем смазочной системы 6 л.
- Блок цилиндров изготовлен из алюминиевого сплава с чугунными гильзами мокрого типа. Головка блока тоже алюминиевая.
- Ресурс двигателя до капремонта составлял 350 тысяч км.
- Рекомендованное топливо — бензин А-76 или АИ-80.
Смотрите в видео: как работает двигатель ГАЗ-2401.
Внешние модернизации
Машина достаточно часто подвергалась некоторым модернизациям. Например, до 1975 года изменили форму внешних зеркал задней обзорности, поставили более свежий, удобный и уверенный по надежности замок багажного отделения, задние стойки крыши имели наличие стояночных огней, какие зажигались при высадке людей.
Автомобиль всегда улучшался. Изначально решили убрать с правого переднего крыла зеркало заднего вида. В свою очередь левое подвинули к стойке ветрового стекла. Во время 1976-1978 годов произвели дебютную основательную модернизацию Волги.
ГАЗ-24 с зеркалами заднего видла на капоте
Это многие называют стартом производства второго поколения ГАЗ 24. Эти года позволили машине получить «клыки» на бампера, где были резиновые вставки, также было наличие противотуманных фар, которые расположились на бампере, установленном впереди.
Задние фонари стали иметь встроенные катафоты. Середина 80-х годов позволила специалистам подвергнуть автомобиль новым усовершенствованиям, какие стали более существеннее и радикальнее.
Обновленная модель ГАЗ 24
В результате на свет вышел автомобиль ГАЗ-24-10, какую часто называются 3-им семейством 24-ой Волги. В машине отсутствовали фонарики на дефлекторах вентиляционной системы, переменили облицовку радиаторной решетки с хрома на обычный пластик черного цвета. На колесах начали устанавливать наличие новых пластиковых колпаков.
ГАЗ-24-10
Очень важно то, что стекла, установленные сзади, взамен обдува теплым воздухом приобрели электрический обогрев. Однако, все перемены были внесены не в одно время
Начиная с 1986 года было уже наличие утопленных дверных ручек, какие были вмонтированы в кузовную плоскость. На окнах передних дверей убрали форточки, появились простые бампера без клыков. Убрали габаритны подфарники, их опцию стали выполнять фары головного освещения.
Плюсы и минусы
Преимущества и недостатки обычно познаются в сравнении с предыдущей моделью. Если сопоставлять 24 с 21, то значительно улучшилось лакокрасочное покрытие благодаря применению синтетической эмали вместо нитро.
Важнейшим отличием и плюсом 24-ки стал новый кузов, благодаря которому повысилось качество управления, несмотря на старую шкворневую подвеску и заднюю рессорную.
Сохранение старой подвески связано с тем, что большую часть машин поставляли в госаппарат и другие структуры. «Волга» должна была проходить ТО на действующих автобазах со старым оборудованием, специализирующимся на предыдущей конструкции.
Минусы были в конструкции кузова:
- слишком низкие двери, затрудняющие посадку;
- неудобный плоский багажник, хоть и обладающий огромным объемом в 700литров; задняя стенка его находится настолько далеко впереди, так что при достаточно высоком бортике погрузка тяжелых предметов дело достаточно затруднительное.
Преимущества и недостатки ГА3 24
В отличие от своего предшественника, «двадцать первой» Волги, ГАЗ 24 имел ряд существенных преимуществ:
-
Салон стал просторнее, несмотря на то, что габариты остались практически такие же;
- Уменьшилась высота кузова, что благоприятно повлияло на устойчивость автомобиля;
- Кузов стал прочный за счет приваренных задних крыльев (у ГАЗ 21 задние крылья были съемными);
- Надежнее стала конструкция ручного тормоза;
- Вместо трехступенчатой механической коробки передач ГАЗ 21 на новой модели установили четырехступенчатую коробку передач;
- Балка передней подвески стала намного прочнее и надежнее;
- Улучшилось лакокрасочное покрытие кузова и кузовных деталей;
- За счет особенностей конструкции кузова увеличилась обзорность в салоне, в нем стало светлее.
Помимо положительных моментов, в ГАЗ 24 выявились и некоторые недостатки:
- Не очень удачным получился багажник. Несмотря на его довольно внушительный объем, трудно было дотягиваться до передней части багажного отделения. К тому же отсек оказался низким, а для запасного колеса не предусмотрели нишу. Запаска в багажнике занимала много места;
- За счет особенностей формы кузова снизилась обзорность впереди автомобиля, к габаритам нужно было привыкать;
- Из-за низкой посадки кузова садиться в автомобиль стало довольно неудобно – приходилось нагибаться.
Особенности конструкции
Автомобиль ГАЗ 24 V8 overpower (с англ. переводится как сверхмощный) отличался от обычной Волги мелкими деталями, известными только специалистам. Во-первых, антеннами спецсвязи. Во-вторых, рычагом коробки передач. У 8-цилиндровой Волги была автоматическая коробка передач, напольный рычаг был изогнут у основания. Отличались еще и педали. Часть машин комплектовалась двумя педалями (газ и тормоз), часть тремя, из которых две были спаренными (псевдосцепление и тормоз). Выхлопная система тоже имела свои отличия.
Установленный на газ 24 двигатель v8
Усиливались передние лонжероны, пружины передней подвески, стабилизатор поперечной устойчивости. Кстати, по оценкам специалистов, кузов ГАЗ-24 подвергался меньшему количеству модификаций, если сравнивать с кузовом ГАЗ-21. Это связано с тем, что при проектировании Волги 24 конструкторы заложили запас прочности под возможные модели двигателей с 6 и 8 цилиндрами.
Процесс установки на ГАЗ 2410 мотора COUPE CUSTOM V8
Корпус воздушного фильтра сделали ниже. Стандартная для Волги механическая коробка передач со сцеплением была не в состоянии «переварить» огромный крутящий момент 8-цилиндрового мотора, поэтому в Волгу 24 ставили автоматическую коробку передач. Передаточное число главной передачи уменьшали до 3,38.
Пример пятиступенчатой коробки передач для Волги газ 24
АКПП
Учитывая тот факт, что такие машины собирались в цехе малых серий, все переоборудование осуществлялось исключительно вручную. Окраска с несколькими слоями эмали и лака, антикоррозийная обработка кузова была такой же, как у Чайки, то есть существенно качественнее конвейерного варианта.
Машины, собираемые под заказ партийных чиновников, часто оснащали кондиционером, салон обивали велюром или плюшем, ставили электростеклоподъемники.
Особенности эксплуатации
В повседневной эксплуатации мощные Волги были сложнее обычных. В связи с тем, что на передние колеса приходилась значительно большая нагрузка, управляемость на дороге ухудшилась. Изменилась и развесовка. После установки мощного двигателя большая часть веса теперь приходилась на передние колеса, задние были постоянно разгружены. Даже на асфальте при резком открытии дроссельной заслонки задние колеса срывались в пробуксовку. На скользких покрытиях эта проблема преследовала водителей постоянно. Особенно опасен был срыв колес в пробуксовку при прохождении поворотов, машину сразу заносило.
Частично эту проблему решал балласт — бетонные или металлические балки, укладывавшиеся в багажник. В багажном отделении сохранившихся экземпляров можно встретить чугунные или свинцовые плиты массой 90 кг, иногда дополняемые бордюрными камнями или крышками от водопроводных люков.
Также нет точных данных о количестве выпущенных Волг-«догонялок». В официальной статистике ГАЗа они не учитывались, но примерно их должно было быть произведено от 1000 до 2000 экземпляров.
Готовый к установке на ГАЗ 24 двигатель и коробка передач
Рядовым советским гражданам приобрести подобную Волгу было почти невозможно. А те, кому это удавалось, сталкивались с рядом проблем при ее эксплуатации. Прежде всего, с невозможностью достать бензин нужного качества. И бензин — это всего лишь верхушка айсберга.
Волга с двигателем V8 объемом 5.53 литра
В настоящее время из оригинальных Волг с «чайковским» мотором остались единицы. Сказался их мелкосерийный выпуск, жесткая и безжалостная эксплуатация в органах госбезопасности. В 80-е и 90-е годы много машин было переделано гражданами в обычные Волги.
Модификации ГАЗ-24-24
Официально на ГАЗе в дополнение к обычной Волге V8 выпускали модификацию с экранированным электрооборудованием и модификацию с аппаратурой спецсвязи «Кавказ» и световой сигнализацией. Эта аппаратура не сохранилась ни на одной машине, так как перед списанием автомобиля из КГБ она в обязательном порядке демонтировалась и уничтожалась. Непосредственно в органах госбезопасности и в гаражах особого назначения некоторые машины модифицировались. Передняя часть могла быть усилена на случай тарана, устанавливались устройства для смены номерных знаков, специальные замки багажника с управлением из салона и многое другое.
Оснащение салона
Салон отличался очень скудным оснащением даже по меркам 70-х годов. Но простейшие элементы комфорта были в наличии:

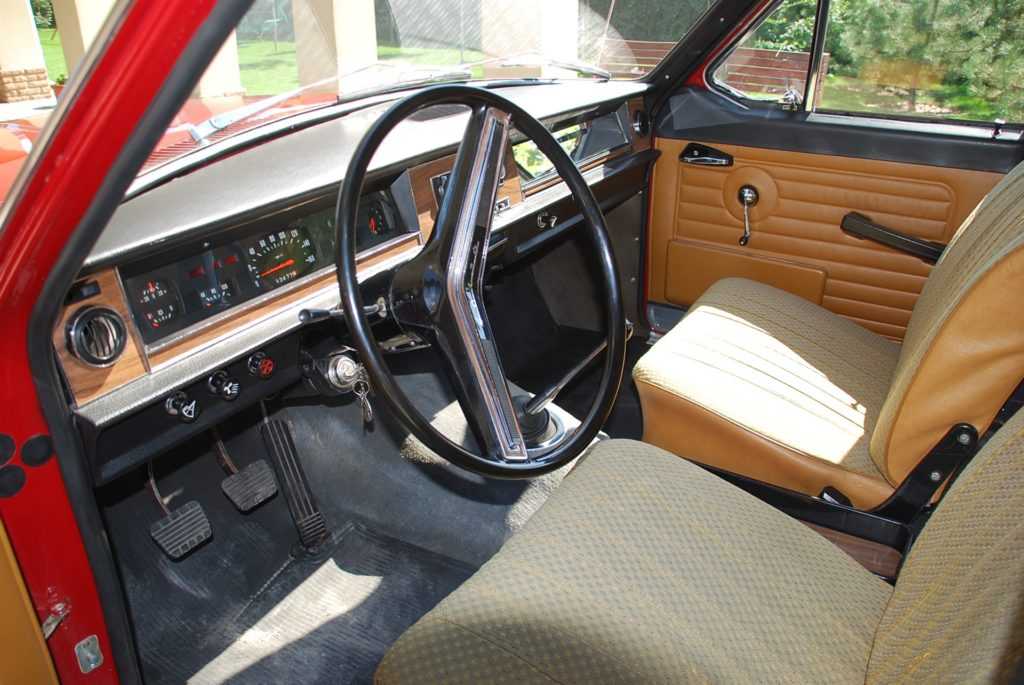

Вид внутри салона ГАЗ-2401
- мистема вентиляции и отопления;
- обогрев лобового и заднего стекол, стекол передних дверей;
- три пепельницы (спереди и две сзади) и прикуриватель;
- радиоприемник с электроантенной;
- часы.
Кузов Волги 2401 окрашивался в лимонный цвет с характерными «шашечками» на капоте и передними дверями. Если стандартная Волга ГАЗ 24 имела тканевую обивку салона, то Волга 2401 — обивку из кожзаменителя (поливинилхлорида), которая легко мылась с помощью шланга и могла быть продезинфицирована при необходимости.
Ходовая часть, тормозная система и трансмиссия ГАЗ 24
Все модели «Волги» были заднеприводными, в истории это марки не встречалось других вариантов, исключая те пять полноприводных машин, которые делались под заказ. Дисков в тормозной системе не применялось, тормоза ГАЗ 24 были барабанного типа. Коробка передач устанавливалась четырехступенчатая, 5-ступенчатая КПП пошла уже позже, когда начали производить модель ГАЗ 31029.
Технические характеристики узлов и агрегатов ГАЗ 24:
- привод колес задний, в задней подвеске присутствует мост и рессоры;
- коробка переключения передач 4-х ступенчатая механическая;
- тормоза барабанные с гидровакуумным усилителем;
- подвеска передняя шкворневого типа;
- тип сцепления гидравлический;
- привод на задние колеса передается с помощью карданного вала.
На автомобилях, комплектуемых 8-цилиндровым ДВС, устанавливалась и автоматическая трехступенчатая коробка передач. Но встречалась она на «Волгах» довольно редко.
Интерьер
После попадания в салон ГАЗ-24 Волги сразу заметно, что свободного пространства стало действительно больше, невзирая на почти не изменившиеся габариты. Однако отделка интерьера на седане не отличалась изысканностью, невзирая на прошлый век производства. Сидения получились достаточно удобными, что немного сглаживало первые ощущения от посещения салона.
Дебютные выпуски автомобиля получили наличие подлокотника, какой устанавливали промеж передними креслами. Немного позже его перестали применять в интерьере. Салон модели ГАЗ-24-10 полноценно был обновлен, что позволило иметь удобные подголовники и полноценную матерчатую обивку.
Приборная панель не выделяется роскошностью. Лицевую часть клеили пленкой под дерево. Бардачок смотрелся простенько, отсутствовала любая отделка. Низ панели получился железного типа, а рулевое колесо – достаточно крупным с тоненьким ободом.
После 1985 года усовершенствование ощутимо отражалось на данных деталях, где руль уменьшили в диаметре, а его обод прибавил в ширине. Приборная доска принципиально поменялась, теперь там было намного больше пластиковых деталей.
Обивка интерьера особо не рознились различием. Обивка выполнялась из кожзаменителя, а цвета разделялись на наличие коричневого, серого и красного. Немного позже заменили спидометр ленточного типа на стандартный стрелочный, какой был более работоспособен и не так быстро выходил из строя.
Также автомобиль получил отделочные дверные панели, имеющие горизонтальный рисунок, появилось наличие статических ремней безопасности для сидящих впереди и сзади, из-за чего, как раз, и убрали передний подлокотник, новой обивки сидений и прочих изменений.
Габариты и вес ГАЗ 24
Нельзя сказать, что «двадцать четвертая Волга» мало весила. Вес автомобиля в кузове седан составлял 1400 кг. ГАЗ 24 02, ГАЗ 24 12 и другие модификации с кузовом универсал были тяжелее. Больший вес был и у авто с восьмицилиндровым двигателем.

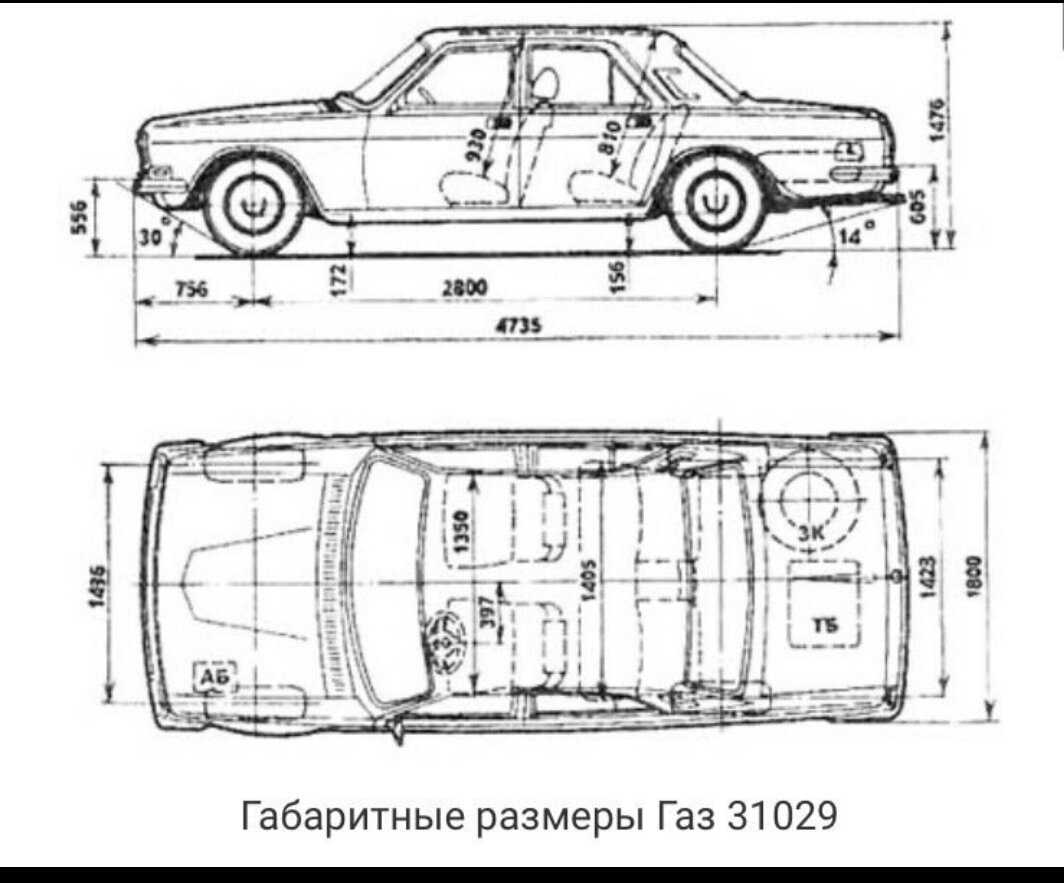

габаритные размеры волги газ 24
Высота ГАЗ 24 1,5 м, ширина 1,8 м. Длина модели в кузове седан чуть меньше 4,8 м. ГАЗ 24 02 и ГАЗ 2412 соответственно были длиннее, в кузове универсал предусматривался дополнительный ряд задних сидений.
Что можно сказать в целом о ГАЗ 24 и его модификациях? Автомобиль не зря пользовался заслуженной популярностью. Неприхотливый и простой в обслуживании, ГАЗ 24 на славу потрудился и нашел свое применение во многих сферах деятельности. ГАЗ 24 01 и ГАЗ 24 11 были лучшими машинами такси в советское время, ГАЗ 24 02 и все другие модификации с универсальным кузовом славно поработали на грузопассажирских перевозках.
Милиция, медицинские работники, чиновники – все по достоинству оценили отличные качество «двадцать четверки».
Скорая помощь на базе автомобиля ГАЗ 24
Сейчас «двадцать четвертые» остались только в частном пользовании, но некоторые экземпляры еще неплохо сохранились. Кузов ГАЗ 24 оказался довольно крепок, чего нельзя сказать про следующие поколения «Волг». Поэтому еще достаточно много ГАЗ 24 попадаются на дорогах России и других государств. И ГАЗ 24 – это до сих пор престижная модель, правда, расценивается уже в качестве раритетной марки.
Трансмиссия
Волга модели 2401 оснащена классической трансмиссией с приводом на задние колеса. Коробка передач — механическая, 4-ступенчатая, полностью синхронизированная на передачах переднего хода. Сцепление однодисковое, сухого типа, с гидравлическим приводом. Привод сцепления не требует регулировок в течение всего срока службы. Задний мост с разрезным картером и главной передачей с передаточным числом 4,1. Рулевой механизм типа червяк-ролик, без усилителя. Рулевой вал оснащен травмобезопасной муфтой и противоугонным устройством.

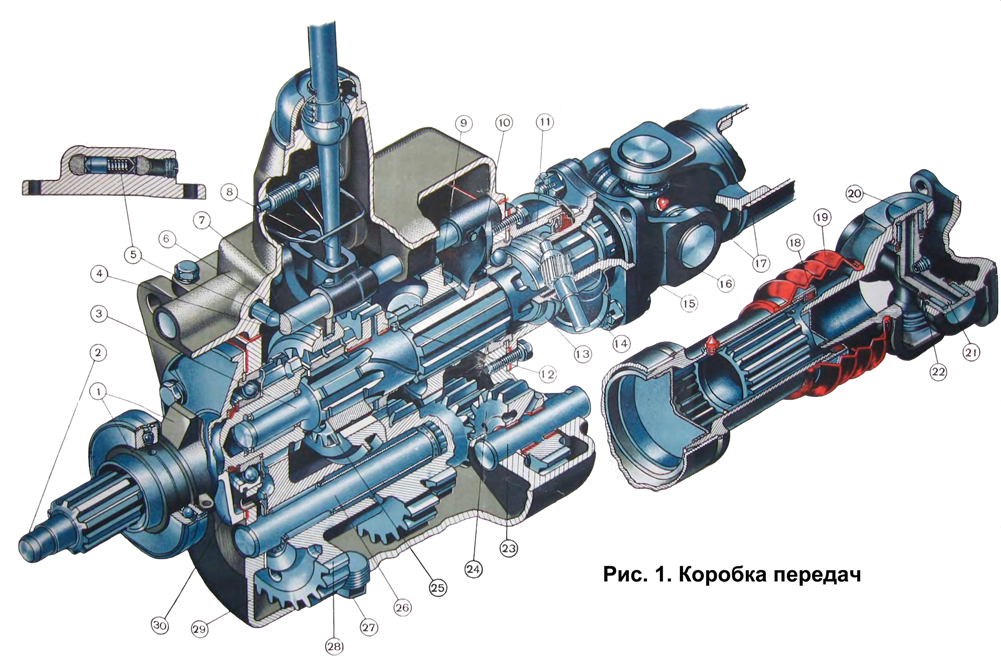

Составные коробки передач на ГАЗ-2401
Тормозная система гидравлическая, двухконтурная, с раздельными контурами и гидровакуумным усилителем. Тормозные механизмы — барабанные на всех колесах. Диаметр барабанов 11 дюймов (279,4 мм). Зазор между колодками и барабанами регулируется автоматически. Стояночный тормоз механический с приводом на барабанные механизмы задних колес. Подвеска Волги была предельно простой и архаичной. Несмотря на все свои недостатки, она обеспечивала высокую надежность и долговечность в условиях неразвитой дорожной сети СССР.

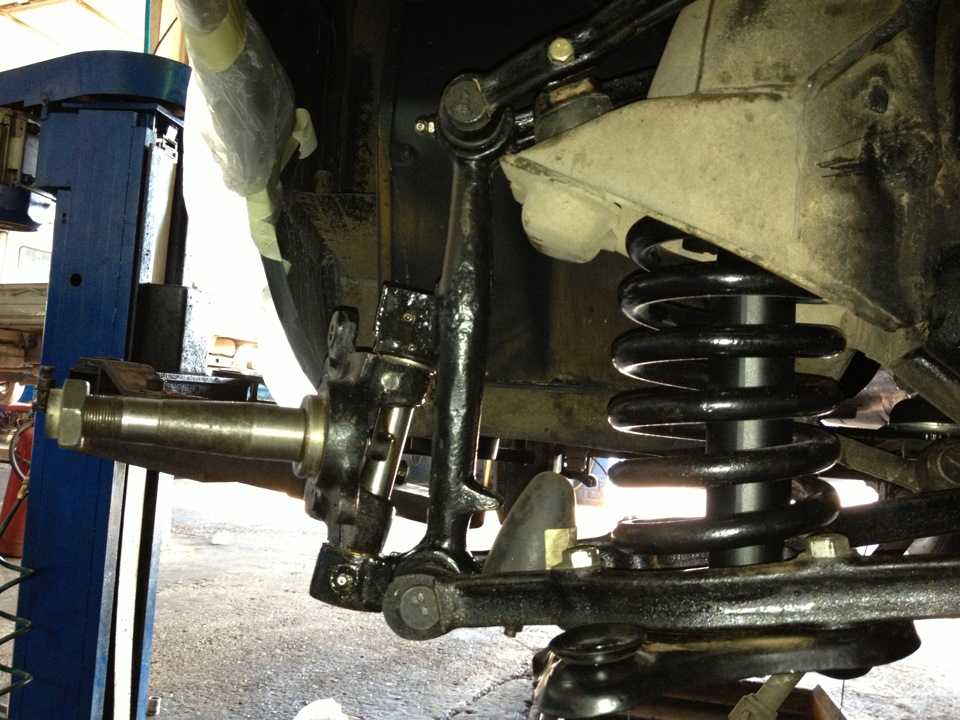

Установленная подвеска на ГАЗ-24
Передняя подвеска независимая, шкворневая, с кованой поперечиной, на поперечных рычагах и винтовых пружинах. Задняя подвеска зависимая, на продольных полуэллиптических рессорах. Амортизаторы — гидравлические, телескопические, на всех колесах. Стабилизатор поперечной устойчивости в передней подвеске.
Двигатель ГАЗ-24 Волга
Двигатель ГАЗ 24 — ЗМЗ-24, выпускаемый Заволжским моторным
заводом. Выпускалось две модификации: ЗМЗ-24Д и ЗМЗ-2401За основу
был взят мотор от Волги ГАЗ-21, которая выпускалась еще с 1957 года
(в конце серийного производства 21-й и началом выпуска 24-й они
параллельно находились на конвеере). 24-ю Волгу стали выпускать
начиная с 1970-го года. Старый мотор был существенно улучшен и
доработан.
Обе модификации — двигатели внутреннего
сгорания. Конструктивно моторы мало чем отличались. Кратко — 4х
цилиндровый, 8-ми клапанный, с нижним распредвалом, алюминивая
головка блока. Основное отличие ЗМЗ-2401 работал на АИ-76,
а ЗМЗ-24Д — на АИ-93.
Отличие от мотора ЗМЗ-21, в новом ЗМЗ-24Д
гильзы цилиндров посажены на медных кольцах-уплотнителях в блок
цилиндров, в 21-м моторе они сажались на резиновые кольца-уплотнители
сажаются в блок на медные уплотнители-кольца, а не на резиновые,
как в моторе ЗМЗ-21. Это значит, что стало легче запрессовать и
выпрессовать эти кольца в случае ремонта и охлаждаются гильзы
цилиндров в новом моторе. Привод масляного насоса шестигранной
формы, поэтому его легче установить. В моторе прямая плоскость
поддона, она отлично прилегает к блоку. Главное, мотор ГАЗ-24
мощнее, чем мотор ГАЗ-21 за счет большего размера тарелок
клапанов.
Технические характеристики
Силовой агрегат
Во время проектирования 24-ой модели сначала думали над установкой трех типов силовых агрегатов – предусматривалось наличие шестицилиндрового, четырехцилиндрового и V-образного восьмицилиндрового.
Модель с шестью цилиндрами сразу была отстранена, а 8-цилиндровые двигателя шли чаще всего для специальных служб и автомобилей, какие находятся на государственных учреждениях. «Восьмерка» шла в большинстве случаев для специальных служб, где требовался мощный двигатель и хорошие динамические характеристики.
Исходя из этого, не трудно догадаться, что в качестве базового силового агрегата шел 4-цилиндровый двигатель с верхнеклапанным расположением. Его объем составлял 2.445 литра. На 100 км расход топлива был около 15 литров (по паспорту 12).
Модель с 4-цилиндровым мотором шла в паре вариаций – 95 (Аи-93) и 85 (А-76) лошадиных сил. Все отличия у силовых агрегатов состояли в головке блока цилиндров. Двигатель, какой делали под 76-й бензин, головка была выше, что отражалось на увеличенной камере сгорания.
Четырехцилиндровый мотор выпускался для ГАЗ-24 до 1985 года, когда на машины начали ставить ЗМЗ 402/4021. Новые модели силовых агрегатов получили измененный блок цилиндров и головку блока цилиндров. Его сердцевины модернизация почти не коснулась, лишь начали использовать наличие модернизированного высокопроизводительного масляного насоса.
Трансмиссия
Машины, какие поставлялись с восьмицилиндровым силовым агрегатом, были синхронизированы вместе с автоматической трехступенчатой коробкой переключения передач. Однако ее редко можно было увидеть на 24-ой Волге.
Более чаще можно было встретить механическую четырехступенчатую коробку передач с синхронизаторами на всех скоростях переднего хода. Сцепление представлено сухим однодисковым. Тип сцепления – гидравлический.
Подвеска
Передняя подвеска имела шкворневой тип. Она стояла на поперечных рычагах и имела цилиндрические пружины. А задняя была зависимая с рессорами. Амортизаторы стояли гидравлического телескопического типа с двусторонним действием.
Рулевое управление
Рулевой механизм представлял наличие глобоидного червяка с трехгребневым роликом. Имелось противоугонное устройство и травмобезопасная муфта.
Тормозная система
В рабочую тормозную систему входило наличие барабанных механизмов на всех колесах с гидравлическим приводом и усилителем, разделителя и сигнализатора об отказе одного из контуров. В стояночную тормозную систему входил механический привод на тормозные устройства задних колес.
| Тип кузова | Седан |
| Число мест | 5 |
| Габаритные размеры | |
| Длина | 4735 мм |
| Ширина | 1800 мм |
| Высота без нагрузки | 1490 мм |
| Высота с нагрузкой | 1450 мм |
| База | 2800 мм |
| Колея передних колес | 1476 мм |
| Колея задних колес | 1420 мм |
| Двигатель | |
| Модель двигателя | ЗМЗ-24Д |
| Тип | Рядный четырехтактный карбюраторный с верхним расположением клапанов |
| Диаметр и ход поршня | 92X92 |
| Рабочий объем в л. | 2,445 |
| Степень сжатия | 8,2 |
| Максимальная мощность в л. с. при частоте вращения 4500 об/мин | 95 |
| Максимальный крутящий момент в кг*см при частоте вращения 2200-2400 об/мин | 19,0 |
| Трансмиссия | |
| Сцепление | Однодисковое сухое с гидравлическим приводом выключения |
| Коробка передач | Механическая четырехступенчатая с синхронизаторами на всех передачах переднего хода; привод — на верхнем рычаге, выведенным в пол кузова. |
| первая передача | 3.5 |
| вторая передача | 2.26 |
| третья передача | 1,45 |
| четвертая передача | 1 |
| задний ход | -3,54 |
Форкамерный двигатель ЗМЗ 4022.10
В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.
Так выглядит новая Волга Газ 3102
Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.
В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».
Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС.
Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.
Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:
- Совмещенный впускной и выпускной коллектор;
- Карбюратор;
- Ось коромысел;
- Головка блока цилиндров;
- Форкамерные клапана;
- Клапанная крышка;
- Прокладка коллектора.
В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.
Установленный мотор ЗМЗ 402
Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.
На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.
Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.
