Итак, продолжаем изучать тему обозначения распечатки тахографа. Следующие символы можно встретить не только в ленте, но и на дисплее самого устройства.

Две жирные полоски – означает “Перерыв“. Не перепутайте с двумя тонкими полосками. Казалось бы, что тут можно пояснять, но нет! Именно такой режим надо устанавливать, когда идёте на обед, а не “отдых“. Почему? Расскажем в материале “Как Правильно Пользоваться Тахографом“.

“ Нет данных “. Это плохо! 100% штраф! Однако, в большинстве случаев за такое обозначения в распечатке тахографа можно получить сразу 2-3 протокола подряд. Появляется такой значок в ленте “суточная с карты водителя”, после отказа выполнять “ручной ввод”. Более подробно, расскажем в материале “Как Правильно Пользоваться Тахографом“.

Символ	Расшифровка распечатки тахографа – Аппаратура
Первый слот тахографа для карты водителя – левый.
Второй слот тахографа для карты водителя – правый. Используется, если в рейс направляется два водителя. К тому же, инспектор может вставить сюда свою карточку для проведения проверки.
Карта для тахографа.
Время. Вроде комментировать нечего, но всё-таки скажем. Обычно встречается в паре с обозначением UTC. Это гринвич, Москва GMT+3. Также, можно увидеть в паре с жирной точкой в скобках. Это время местное. Таким может быть только время по месту регистрации транспортного средства.
Дисплей. Имеется ввиду экран тахографа.
Внешний носитель данных. Обычная USB флешка для тахографов РФ. Впрочем, также сюда можно отнести универсальный считыватель для оборудования ЕСТР, например DLKPro TIS-Compact или другие, аналогичные устройства.
Такой символы распечатки тахографа означает “Источник питания тахографа”. Чтобы запомнить, вспоминаем школьный курс физики за 6 класс.
Печатающее устройство, принтер тахографа или распечатка.
Это – Датчик движения. По сути, датчик скорости. Похож на новый логотип “Группировки Ленинград”, только одного маленького, но существенного штриха не хватает…
Размер шин. Это параметр указывается при калибровке оборудования. Встретить его можно только в Распечатке Технических Данных Тахографа.
Блок СКЗИ. Встретить можно только в российских тахографах. Впрочем, на что похоже, мы так и не поняли, толи циклоп с короной, толи башня с окном, а может просто ракета падает. Однако, амбиции разработчика чувствуются.
Транспортное средство. Похоже на грузовой автомобиль, вид спереди – кабина, рама, колеса.

ВНИМАНИЕ! — Новые Штрафы за Тахограф по 11.23 КоАП

18 июля 2021 года был принят Государственной Думой и утвержден в третьем, окончательном чтении законопроект, который ужесточает наказания в сфере использования тахографов. Штрафы ВЫРОСЛИ в разы! Закон вступает в силу с 1 ноября 2021 года. Осталось времени:

Пора начинать работу с нарушениями, благо время ещё есть. Режим труда и отдыха — теперь РЕАЛЬНО очень БОЛЬШАЯ проблема! Не понимаете почему? Расскажем, читать подробнее.

Практические советы по выгрузке файлов ddd из тахографов и карт водителей

Данные тахографа необходимо регулярно считывать, чтобы не допустить перезаписи данных. При этом файлы с карт водителей никуда не пропадут, они только лишь скопируются на внешнее запоминающее устройство.

Важное правило: С карты водителя необходимо производить выгрузку не реже, чем 1 раз в 28 дней. Разберем выгрузку файлов ddd из тахографов и карт водителей на примере применения бесплатного программного обеспечения Штрих ТахоРепорт от :

Разберем выгрузку файлов ddd из тахографов и карт водителей на примере применения бесплатного программного обеспечения Штрих ТахоРепорт от :

1. Считывание данных с карты водители с помощью картридера и компьютера
2. Считывание данных с тахографа и карты предприятия с использованием usb накопителя
3. Удаленно по gprs-каналу

Выгрузка данных с карты водителя с помощью картридера. Для выгрузки данных вам понадобится компьютер с установленной программой для предприятия тахорепорт, считывающее устройство «картридер» и карта водителя. Установите на своем компьютере утилиту программы. Подключите картридер к компьютеру, вставьте карту в картридер и зайдите в раздел импорт. В этом разделе Вы можете произвести выгрузку данных с карты водителя.

С помощью usb-накопителя. Нам понадобится тахограф, карта предприятия, usb-накопитель, компьютер и программа штрих тахорепорт. Для выгрузки данных через тахограф необходимо вставить карту предприятия во второй слот, карту водителя в первый слот. С помощью кнопок вверх или вниз выберите нужный пункт меню по выгрузке информации из тахографа или карты водителя. Вставьте флеш-накопитель в usb-разъем на передней панели тахографа. Произведите выгрузку и перенесите информацию на ПК.

С помощью gprs-модема (удаленно). Сервис по удаленному считыванию данных с карт водителей тахографа, предлагаемый компанией, значительно экономит время позволяя пересылать данные с карт водителей без заезда в мастерскую или предприятие. Удаленную загрузку данных возможно настроить только в авторизированной мастерской.

Напомним, что согласно законодательству, сегодня, предприятия обязаны выгружать данные с каты водителей не реже чем 1 раз в 28 дней. Данные с карты водителя необходимо хранить в течении года и предоставлять сотрудникам контролирующих организаций.

Как Пользоваться Распечатками Тахографа?

Прежде всего. хочется отметить, что сразу запомнить все обозначения распечатки тахографа практически не реально. Кроме того, если не тренировать навык регулярно — пиктограммы забываются. Просто сохраните эту страницу в закладках и используйте при необходимости. Это электронная шпаргалка, в которую можно в любой момент заглянуть и вспомнить значение символы распечатки тахографа.

Напоминаем, что гораздо удобнее искать и анализировать нарушения на картах тахографа при помощи специальных программ. Экспресс анализ можно сделать через наш онлайн сервис, а для предприятий предлагаем рассмотреть профессиональные информационные комплексы. К тому же, компьютер это сделает гораздо быстрее, чем человек по распечаткам, а главное ничего не пропустит.

Особые ситуации

Подобные ситуации происходят редко, но крайне важно знать, как этим пользоваться. В противном случае, легко нарваться на новую калибровку тахографа и штраф конечно

Более подробно, расскажем в материале «Как Правильно Пользоваться Тахографом«.

Символ	Значки распечатки тахографа — Особые ситуации
	Движение вне зоны действия
	Режим транспортировки на пароме, поезде или буксировка.

Временные интервалы

Итак, продолжаем изучать тему обозначения распечатки тахографа. Если голова уже «идёт кругом» и не получается сходу запомнить символы, просто сохраните эту страницу в закладках и используйте при необходимости. А мы едем дальше… В таблице ниже расположены значки распечатки тахографа, которые используются для указания временных рамок в отчетах.

Символ	Расшифровка распечатки тахографа — Периодичность
	Такие значки распечатки тахографа означают — «ежедневно» или «за текущие сутки». Причем, стоит отметить, что в тахографе сутками считается период с 0 часов 00 минут, а не последние 24 часа.
	Еженедельно.
	За две недели. Не перепутайте с беременным тахографом! Очень похоже!
	Интервал с… до…

Нет в наличии

Нет в наличии

Нет в наличии

Нет в наличии

Нет в наличии

Доставка по РФ и СНГ — Любым Удобным для Вас Способом!

Такое устройство Вам поможет:

• Разблокировать карточку.
• Считывать данные с карт тахографа.

• Изменить ПИН код на более удобный.
• Смотреть нарушения на карте водителя.

Дополнительные Обозначения Распечатки Тахографа

Символ	Значки распечатки тахографа — Разное
	События
	Неисправности
	Начало ежедневного периода работы
	Окончание ежедневного периода работы
	Местное время
	Ручной ввод данных о деятельности водителя
	Защита
	Скорость
	Время
	Суммарные/сводные данные

Присоединяйтесь к нашей партнерской программе и получайте дополнительный доход от обслуживания карт водителей в своем населенном пункте. Более подробно — написано здесь.

Исходя из этого, следует:

• Печать должна быть осуществима, термопринтер тахографа должен быть исправен и термобумага в нем должна быть.
• Предоставление распечатанных данных обязательно, а так как правильность работы тахографа возложена на собственника ТС и человека им управляющего, то из этого следует, что данный человек, то есть Водитель, обязан владеть функциями управления работы тахографа, в том числе распечаткой необходимых данных.

Способ печати данных тахографа, как и его функционал, зависит от различных моделей тахографа, и может различаться в порядке выбора тех или иных действий, указанных в меню.

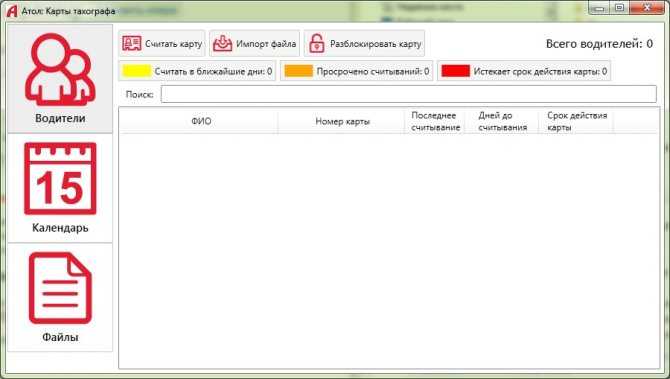

Программа АТОЛ Карты тахографа

Программу АТОЛ Карты тахографа можно с официального сайта производителя.

Программа позволяет считывать данные с карты, используя устройство для считывания смарт-карт, а также импортировать .ddd файлы, например выгруженные на usb носитель (например флешку), или на специальное устройство для переноса данных.

Пример выгрузки данных с карты водителя на на флеш диск используя тахограф АТОЛ Drive5.

Для этого требуется карта водителя, карта предприятия и usb флеш диск.

Порядок действий:

1. Поставить флеш диск в usb разъем тахографа;
2. В правый (2) вход тахографа вставить карту предприятия, ввести пин-код;
3. В левый (1) вход тахографа вставить карту водителя, ввести пин-код;
4. В меню тахографа выбрать Отчеты — Выгрузка на USB — Архив карты;
5. Ок. Тахограф выдает сообщение — Выгрузка данных — Выгрузка завершена;
6. Возвращаемся в главное меню и извлекаем флеш диск.

После этого на флеш диск будут записаны .ddd файлы с карты водителя.

Выгруженные файлы можно импортировать в специальное программное обеспечение, например АТОЛ Карты тахографа.

В разделе нашего сайте — Демонстрационное видео, рекомендуем посмотреть ролик Как выгрузить данные с карты водителя.

Хранение полученной информации

С вопросом как заполнять тахошайбу мы разобрались, теперь рассмотрим, как сохранять полученную информацию и нужно ли это делать вообще. Водитель должен помнить, что одного умения заполнять шайбу тахометра мало. Он должен обеспечить сохранность использованных шайб в кабине транспортного средства, в течение двадцати восьми календарных дней они должны оставаться в машине. Это необходимо для того, чтобы при необходимости их можно было предъявить по требованию, уполномоченному лицу. После прохождения двадцати восьми календарных дней шофер должен отдать их владельцу транспортного средства, у которого они должны храниться в течение одного года.

При проведении проверки предприятия, если проверяющие лица потребуют предъявить показания тахографа, а их нет на месте, то водитель будет оштрафован на сумму 3000 рублей. Но если утеря произошла по вине владельца машины или предприятия, то сумма штрафа будет составлять от пяти, до десяти тысяч рублей:

На фото видно, как на шайбе сохранилась информация о поездке автомобиля. Проверяющее лицо будет смотреть не только сохранность шайб, но и показания. Потом будет проводиться сверка с данными, имеющимися у предприятия или владельца транспорта.

При работе с тахографом лучше обезопасить себя и своё предприятие от лишних проблем. Для этого нужно к процессу эксплуатации подходить правильно, с соблюдением всех требования и норм. Тогда владелец машины сможет без труда защитить себя и своё предприятие от штрафов. Это поможет уберечь время и нервы при проведении проверки, главное, придерживаться требований.

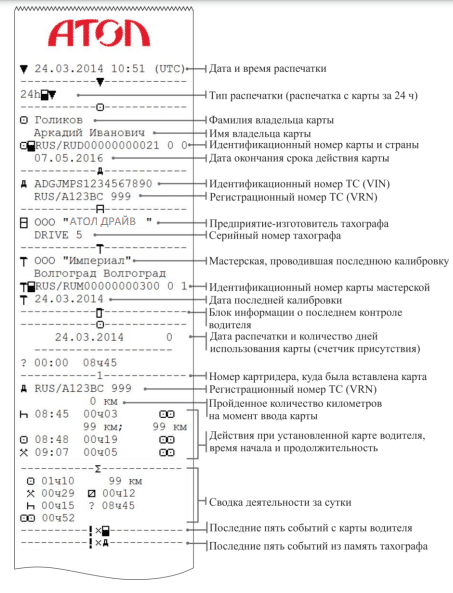

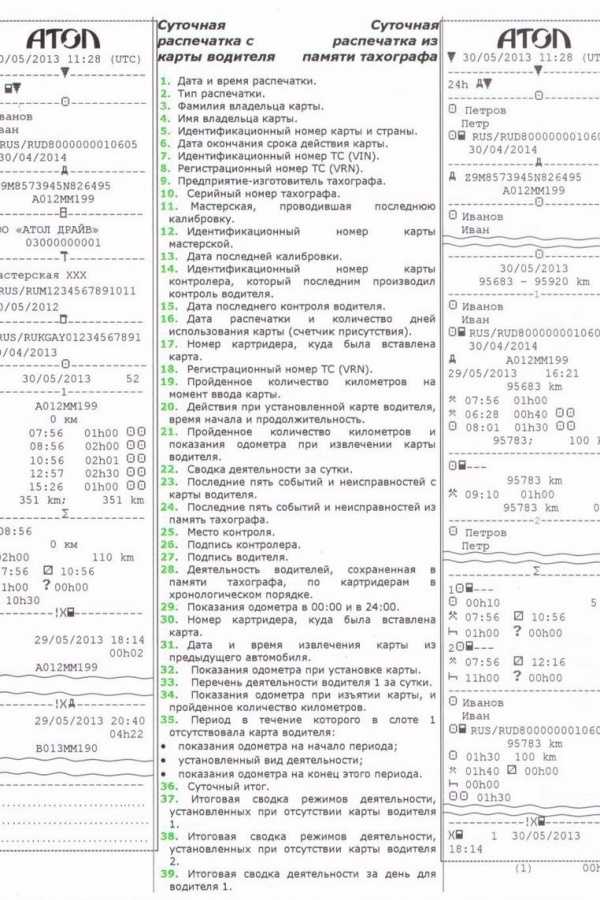

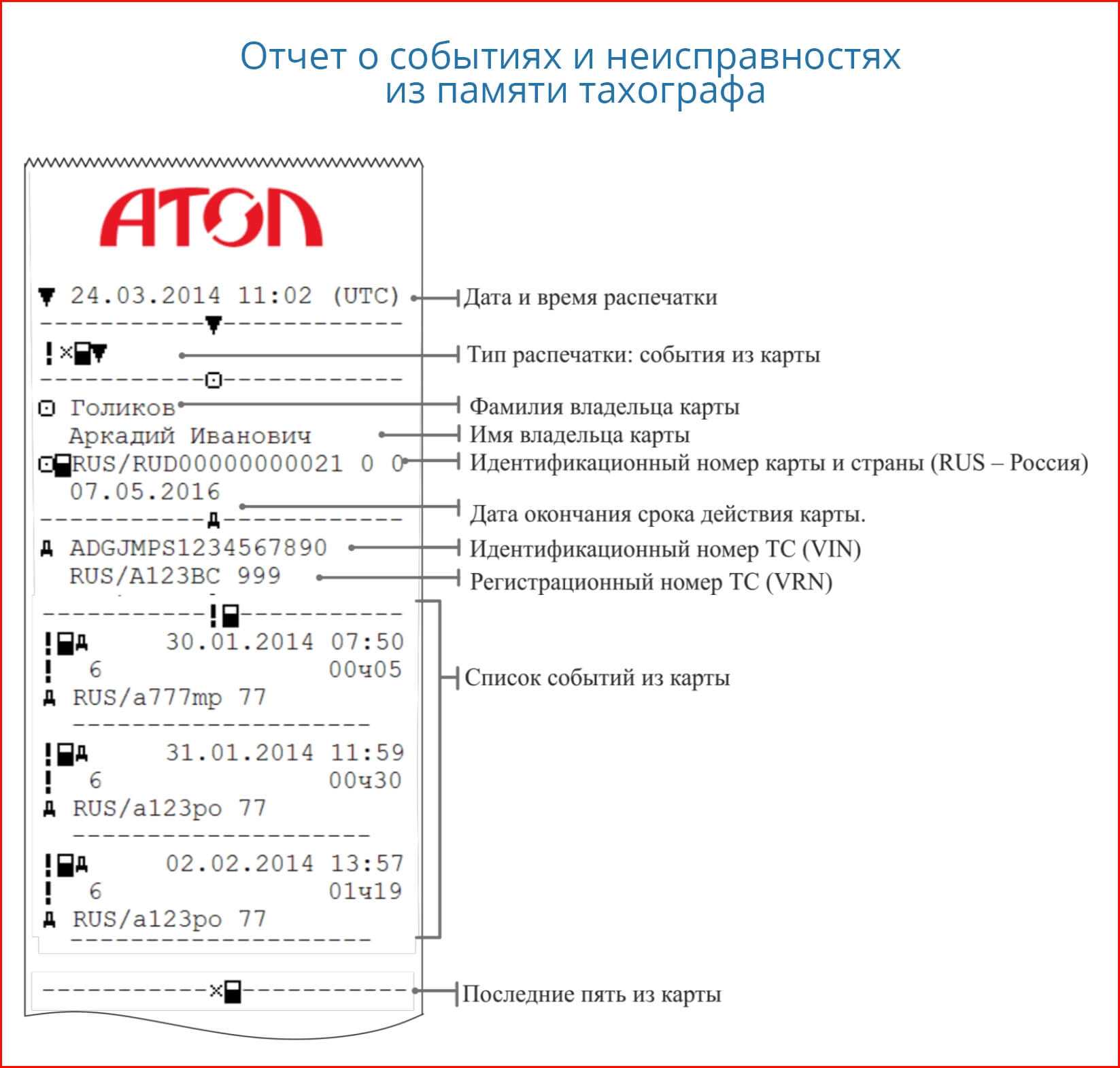

Расшифровка чеков тахографа

После печати на странице чека обозначены следующие блоки:

1Вверху чека располагается логотип компании.

2Следующая строка обозначает зафиксированное время распечатки — число, месяц, год и точное время.

3Тип печати — техническая, контрольная, мастерская.

4Блок данных о водителе (пиктограмма в виде кружочка с точкой). Ниже располагается черный прямоугольник, внутри которого белый — номер карты водителя, время действия.

5Блок об автомобиле (своеобразная буква Д) содержит идентификационный номер, регистрационный номер.

6Строка об изготовителе тахографа обозначена в виде белого вертикального прямоугольника (бренд, модель, дата изготовления).

7Блок индивидуальной информации о приборе (обозначен как «Л») содержит сведения о датчике движения, дате установки.

8Сведения о мастерской ТС — юридический адрес и наименование компании, срок действия карты, дата калибровки, параметры ТС. В блоке фиксируется максимальная разрешенная скорость, пробег, время для поездки.

9Завершающий блок обозначен как «!» и/или «Х». Содержит информацию о новых событиях, неисправностях и отклонениях.

Вышеописанный чек является наиболее распространенной распечаткой регистрирующего устройства. В распечатке используются следующие наиболее встречаемые пиктограммы:

Картинка	Пояснение
Водитель
Пункт контроля
На отдыхе
Рабочий режим
Перерыв
Отсутствие данных
Карта
Время/часы
Дисплей
Питание устройства
Печать
Датчик движения
ТС
Новое событие
Неисправность
Все сведения по карте за сутки

Расшифровка чеков тахографа

После печати на странице чека обозначены следующие блоки:

1Вверху чека располагается логотип компании.

2Следующая строка обозначает зафиксированное время распечатки — число, месяц, год и точное время.

3Тип печати — техническая, контрольная, мастерская.

4Блок данных о водителе (пиктограмма в виде кружочка с точкой). Ниже располагается черный прямоугольник, внутри которого белый — номер карты водителя, время действия.

5Блок об автомобиле (своеобразная буква Д) содержит идентификационный номер, регистрационный номер.

6Строка об изготовителе тахографа обозначена в виде белого вертикального прямоугольника (бренд, модель, дата изготовления).

7Блок индивидуальной информации о приборе (обозначен как «Л») содержит сведения о датчике движения, дате установки.

8Сведения о мастерской ТС — юридический адрес и наименование компании, срок действия карты, дата калибровки, параметры ТС. В блоке фиксируется максимальная разрешенная скорость, пробег, время для поездки.

9Завершающий блок обозначен как «!» и/или «Х». Содержит информацию о новых событиях, неисправностях и отклонениях.

Вышеописанный чек является наиболее распространенной распечаткой регистрирующего устройства. В распечатке используются следующие наиболее встречаемые пиктограммы:

Картинка	Пояснение
Водитель
Пункт контроля
На отдыхе
Рабочий режим
Перерыв
Отсутствие данных
Карта
Время/часы
Дисплей
Питание устройства
Печать
Датчик движения
ТС
Новое событие
Неисправность
Все сведения по карте за сутки

Характеристики и особенности тахографа VDO DTCO 3283

Всё-таки приятно осознавать, что базовый тахограф этой серии DTCO 1381 сначала прошёл проверку на дорогах Европы. И только после этого, устранив недостатки, компания CONTINENTAL AUTOMOTIVE разработала специальную версию для России. К тому же новая модель не поставляется без накопительного криптографического модуля, т. е. СКЗИ. Это отвечает требованиям Приказа Минтранса номер 36 от 13.02.2013.

Характеристики VDO DTCO 3283

Среди технических параметров VDO DTCO 3283 от CONTINENTAL есть характеристики общие для всех тахографов. Однако, эта модель была недаром адаптирована для российских условий. В перечне основных параметров присутствуют такие, которые присущи исключительно этой модели.

Параметр	Значение
Внешние габариты, мм	178 x 50 x 150
Напряжение, W	45627
Фиксируемая скорость, км/ч	0–220
Дисплей	антибликовый
Слот для чип-карты	2
Температура работы в оптимальном режиме, от/до, °C	–25/+70
Температура регистрации данных, от/до, °C	–40/+80
Температура хранения, от/до, °C	–50/+85
Импульсы датчика движения на 1 км пути	4 000–25 000
Погрешность скорости, км/ч	±1
Погрешность фиксирования пути, %	±1
Погрешность учёта времени, секунд в день	±2
Индикация времени	Реальное
Интерфейс	USB, K-line
Навигация	ГЛОНАСС/GPS
Регистрирующее устройство	СКЗИ
Загрузка/передачи данных	DLD-система
Класс защиты корпуса	IP54
Класс соответствие ДОПОГ	IIC T6
Общий вес изделия, г	1350
Гарантия на изделие и все его детали, год	2

Особенности корпуса Continental VDO DTCO 3283

Что касается первого пункта таблицы, то внешние габариты прибора соответствуют стандарту 1-DIN. Большинству водителей понятно, что это размеры стандартной автомагнитолы. В автомобилях российского и зарубежного производства такой отсек является штатным. Значит, установленный в него цифровой самописец DTCO 3283 будет располагаться в зоне видимости водителя.

Казалось бы, какая разница, каким дисплеем оснащено устройство. Однако, данный антибликовый дисплей позволяет читать информацию не только под углом к нему, но и при попадании на него солнечного света. Чип-карты блокируются в слотах на время считывания информации с карт водителя и предприятия. Во время отсутствия карты слоты блокируются шторкой. В итоге получается, что пыль и влага не проникают внутрь корпуса и не оседают на поверхностях плат и головок. Для этой же цели пластиковый корпус тахографа является неразборным.

Единственным открывающимся местом является лючок для установки СКЗИ. Он находится в верхней части корпуса. Для установки, обслуживания и замены криптографического модуля не требуется разбирать весь самописец. Лючок плотно фиксируется винтами и пломбируется. Схема подключения наклеена на верхней части корпуса устройства.

Ещё по теме: Тахограф: на какие транспортные средства он ставится?

Особенности защиты тахографа Continental

Эксплуатация автомобиля проходит при постоянном перемещении взвесей пыли, росы конденсата, а также существует вероятность протекания агрессивных жидкостей. Благодаря особенностям корпуса и шторок слотов, VDO DTCO 3283 получил класс IP54 по ГОСТу 1454-96. Этот стандарт классифицирует приборы по уровню защищённости от внешних загрязнений. Согласно этому ГОСТу даже пыль и брызги воды не смогут попасть внутрь самописца.

Но, кроме пыли и влаги, все приборы автомобиля находятся под влиянием газов. Перевозка опасных грузов также сопряжена с взрывоопасными газами. Цифровой самописец VDO DTCO 3283 имеет класс IIC T6 по допуску к дорожным перевозкам опасных грузов (ДОПОГ). Индекс IIC характеризует использование прибора в нормальной среде с присутствием летучих газов. Индекс Т6 указывает на максимальную защиту, даже от взрывоопасных ацетилена и водорода.

Расшифровка чеков тахографа

После печати на странице чека обозначены следующие блоки:

1Вверху чека располагается логотип компании.

2Следующая строка обозначает зафиксированное время распечатки — число, месяц, год и точное время.

3Тип печати — техническая, контрольная, мастерская.

4Блок данных о водителе (пиктограмма в виде кружочка с точкой). Ниже располагается черный прямоугольник, внутри которого белый — номер карты водителя, время действия.

5Блок об автомобиле (своеобразная буква Д) содержит идентификационный номер, регистрационный номер.

6Строка об изготовителе тахографа обозначена в виде белого вертикального прямоугольника (бренд, модель, дата изготовления).

7Блок индивидуальной информации о приборе (обозначен как «Л») содержит сведения о датчике движения, дате установки.

8Сведения о мастерской ТС — юридический адрес и наименование компании, срок действия карты, дата калибровки, параметры ТС. В блоке фиксируется максимальная разрешенная скорость, пробег, время для поездки.

9Завершающий блок обозначен как «!» и/или «Х». Содержит информацию о новых событиях, неисправностях и отклонениях.

Вышеописанный чек является наиболее распространенной распечаткой регистрирующего устройства. В распечатке используются следующие наиболее встречаемые пиктограммы:

Картинка	Пояснение
Водитель
Пункт контроля
На отдыхе
Рабочий режим
Перерыв
Отсутствие данных
Карта
Время/часы
Дисплей
Питание устройства
Печать
Датчик движения
ТС
Новое событие
Неисправность
Все сведения по карте за сутки

Как сделать распечатку с тахографа

При установке прибора на транспорт, владелец обязательно должен убедиться в исправности функционала прибора, а также его способности делать распечатки.

Печать с тахографа производится следующим образом:

1Нажать на приборе Enter или ОК для входа в меню.

2В начале списка выбрать «Печать».

3Выбрать данные, которые необходимо печатать.

4Нажать ОК.

Часто для печати требуются следующие сведения:

• число водителей, находившихся за рулем;
• режим отдыха;
• сколько времени находился в пути водитель;
• технические сведения;
• соблюдение или отклонение от режима труда.

При выборе пунктов «работа» и «отдых» необходимо конкретизировать только одну дату из представленного списка.

Требования ЕСТР к тахографам

В Европе внедрение тахографов на все транспортные компании и предприятия – давняя и уже освоенная практика. Зарубежом устройства появились гораздо раньше, чем в нашей стране и по сравнению с первыми моделями подверглись ряду изменений. Вначале это были аналоговые устройства, выпускаемые часовыми заводами. информация в них хранилась на шайбе. Сейчас им на смену пришли устройства нового поколения – цифровые, с множеством функций и повышенной защитой информации. Эти приборы были разработаны, созданы и допущены к продаже в соответствии с требованиями Международных соглашений — ЕСТР. Это документ, регламентирующий работу транспортных компаний и их сотрудников по всей Европе. Разберем основные положения и требования ЕСТР:

• так как предполагается использование прибора представителями различных национальностей, вместо буквенных обозначений вся информация выводится на дисплей в виде пиктограмм;
• прибор должен обеспечивать объективный контроль и неотвратимость наказания в случае нарушения водителем правил;
• на тахографе должна присутствовать специальная маркировка «e__»;
• модель устройства должна быть внесена в общеевропейский реестр;
• к эксплуатации допускаются только цифровые приборы, использование аналоговых не соответствует требованию ЕСТР.

​

Как Пользоваться?

Прежде всего. хочется отметить, что сразу запомнить все обозначения распечатки тахографа практически не реально. Кроме того, если не тренировать навык регулярно – пиктограммы забываются. Просто сохраните эту страницу в закладках и используйте при необходимости. Это электронная шпаргалка, в которую можно в любой момент заглянуть и вспомнить значение символы распечатки тахографа.

Напоминаем, что гораздо удобнее искать и анализировать нарушения на картах тахографа при помощи специальных программ. Экспресс анализ можно сделать через наш онлайн сервис, а для предприятий предлагаем рассмотреть профессиональные информационные комплексы. К тому же, компьютер это сделает гораздо быстрее, чем человек по распечаткам, а главное ничего не пропустит.

Особые ситуации

Подобные ситуации происходят редко, но крайне важно знать, как этим пользоваться. В противном случае, легко нарваться на новую калибровку тахографа и штраф конечно

Более подробно, расскажем в материале “Как Правильно Пользоваться Тахографом“.

Символ	Значки распечатки тахографа – Особые ситуации
Движение вне зоны действия
Режим транспортировки на пароме, поезде или буксировка.

Временные интервалы

Итак, продолжаем изучать тему обозначения распечатки тахографа. Если голова уже “идёт кругом” и не получается сходу запомнить символы, просто сохраните эту страницу в закладках и используйте при необходимости. А мы едем дальше… В таблице ниже расположены значки распечатки тахографа, которые используются для указания временных рамок в отчетах.

Как расшифровать распечатку

Данные на распечатанной ленте имеют сильно упрощенный вид и для экономии места зашифрованы с помощью специальных символов и обозначений. Весь объем информации делится на две группы: обязательно присутствующий на распечатке и предоставленный по запросу пользователя.

Какая информация должна содержаться

Обязательными блоками на каждой распечатке являются:

1. Фирменный логотип организации, которой принадлежит тахограф.
2. Точная дата и время создания распечатки.
3. Тип печати: техническая, контрольная или мастерская.
4. Данные о водителе – номер его карты и время ее действия.
5. Информация о транспортном средстве: идентификационный и регистрационный номер.
6. Данные о приборе: бренд изготовителя, модель и дата выпуска.
7. Данные об установке прибора и сведения о датчике движения.
8. Информация о мастерской, которая обслуживает тахограф: название, срок действия карты контролера, последняя проверка.
9. Особые отметки о неисправностях или новых важных событиях.

Расшифровка значков устройства

Вся информация шифруется с помощью особых стандартизированных пиктограмм:

• «Предприятие» (название организации, которой принадлежит машина с тахографом) – символ в виде дома;
• «Контролер» (сведения о последнем снятии данных контроллером) – изображение человека в кепке;
• «Водитель» (данные о водителе и времени его работы) – квадрат, в центре которого расположена точка;
• «Мастерская» (организация, которая занимается обслуживанием данного прибора) – значок в виде молотка;
• «Изготовитель» (данные о производителе устройства и дате его выпуска) – изображение завода с трубой;
• «Готовность» (статус напарника при наличии двух водителей в рейсе) – квадрат, разделенный пополам диагональной чертой;
• «Управление» (текущее время нахождения водителя за рулем ТС) – квадрат с точкой внутри, по аналогии с пиктограммой «Водитель»;
• «Режим отдыха» (время отдыха водителя) – значок в виде стула;
• «Работа» (время, относящееся к обслуживанию автомобиля) – два гаечных ключа;
• «Перерыв» (обеденное время) – две вертикальных линии;
• «Отсутствие данных» (отказ от ввода данных во время работы водителя) – знак вопроса;
• «Время» (отображается местное время того населенного пункта, где зарегистрировано авто) – пиктограмма в виде часов;
• «Внешний накопитель данных» – стрелка, указывающая вниз;
• «Источник питания» – две буквы Т;
• «Принтер» – перевернутая башня;
• «Текущий размер колес» – значок покрышки;
• «СКЗИ-модуль» (только для устройств отечественного производства) – изображение башни;
• «Транспортное средство» (информация об автомобиле, на котором установлен прибор) – символ в виде кабины грузового автомобиля.
