Чем отличается редукторный стартер от обычного

Ремонт

Ремонт подобного редукторного механизма несущественно отличается от обычного. Проблема лишь в том, что любая поломка редуктора равноценна полной замене элемента. Но что касается других составляющих, здесь ремонт вполне возможен.

Среди распространенных поломок этого стартера отмечают:

• игнорирование поворота ключа зажигания;
• проблемы со стартом при работающем стартере;
• проблемы со стартом при рабочем втягивающем реле.

В первом случае автомобиль вовсе не реагирует на поворот ключа. Проблема зачастую касается втягивающего реле, а именно пятачковых контактов. Необходимо разобрать устройство и проверить их, при обнаружении поломки – заменить.

Если проблема заключается в клеммах, то нужно обследовать их на пример плотного контакта и окислений. При обнаружении затянуть и почистить.

Во втором случае стартер работает, но двигатель не запускается. Проблема в бендиксе, есть вероятность поломки редуктора. Нужно обследовать эти элементы, разобрав устройство. При необходимости заменить проблемные части или приобрести новый стартер.

В третьем случае реле работает, но старт не производится. Зачастую это связано с недостатком питания из-за аккумулятора или контактов. Стоит проверить обмотку стартера и якоря.

Совет! Если проблема коснулась редуктора, то гораздо проще заменить поврежденный механизм на новый.

Но поломки стартера могут быть различными, поэтому без опыта самостоятельно ремонтировать устройство не стоит. Особенно, если проблемы возникли с редукторным механизмом. Здесь стоит обратиться к профессионалу или же вовсе приобрести замену. Так как стоимость подобных моделей невысока, такой вариант будет оптимален.

Редукторный стартер считается лучшим выбором для автомобиля. Он компактный, имеет низкую стоимость и высокую эффективность, позволяющую заводить двигатель в любых условиях.

А при замене подобного стартера рекомендуется посмотреть это видео. Здесь показаны преимущества замены этого устройства, что позволит лучше понять причины такого решения и выбрать оптимальный вариант для своего автомобиля:

• Почему нет давления в системе охлаждения или оно избыточно
• Почему проскакивает бендикс стартера
• Когда и как менять воздушный фильтр
• Что такое редуктор заднего моста, принцип работы

Видео

Как заменить редукторный стартер своими руками.

Как заводится автомобиль в -30 градусов редукторным стартером.

Советы: какой редукторный стартер лучше выбрать для машины ОКА, ОКА 2.

Как проверить работоспособность стартера при помощи АКБ.

В этом видео процесс ремонта стартера.

Для желающих повозиться, есть возможность усовершенствовать редукторный стартер.

Стартер – устройство, играющее важнейшую роль в системе запуска двигателя. Одной из его разновидностей является стартер с редуктором. Такой механизм признан наиболее эффективным и обеспечивающим максимально быстрый запуск ДВС. Однако наряду с многочисленными преимуществами он имеет и свои недостатки.

Существующие производители стартеров

Среди этих компаний, по мнению специалистов из Авто.Про, стоит выделить основных: Bosch, Magneti Marelli, Hitachi, Delphi, Prestolite, Nikko, Cav, Poong Sung, Motorola, Valeo, Ducellier, Denso, Bultec, Mitsubishi, Sawafuji, iskra, Leece-neville, Ford, Delco Remy, Mitsuba, Lucas. Их блоки успешно продаются по всему миру десятки лет и соответствуют заявленным характеристикам.

Помимо оригиналов, не менее известны производители аналогов и восстановленных деталей, это компании: Unipoint, Protech, Fenox, Blue Print, Mahle, ASParts, JP Group, Magneton, Nipparts, Cargo. Лучше отдать предпочтение продукции этих фирм, чем приобретать дешевые копии.

Нужно знать несколько больше о самых популярных брендах на авторынке. К примеру, датский концерн Cargo восстанавливает стартеры полностью (Rebuilt) или частично (Reconditioned). Закупает материалы у официальных представителей, в партию попадают блоки с неисправностями, выбраковка, агрегаты с дефектами и нуждающиеся в переборке. Компания перебирает, ремонтирует, подготавливает к работе и перепродает детали. Качество исполнения высокое, а цена весьма доступная.

К примеру, если вам пришлось искать замену запчастям Ford Transit, то это легко сделать в каталоге АвтоПро https://avto.pro/catalog/ford/transit, где имеются все доступные комплектующие для вашего любимого микроавтобуса.

Krauf и Bosch − немецкие марки. Все знаю о немецком качестве производства и сборки. Поэтому эти две фирмы наиболее распространены в Европе и активно пользуются спросом.

Хорошую сборку обеспечивает компания UNIPOINT (Англия). Цена на рынке не завышена в сравнении с конкурентами, а детали для ремонта найти проще.

Французский производитель Protech составляет достойную конкуренцию немецким концернам. Бренд еще молод, но уже популярен, для привлечения клиентов держит цену несколько ниже требуемой.

WPS (США) в штатах самый ходовой бренд, не слишком дорогой, распространен практически по всей Европе, не проблема найти детали для ремонта.

Сравнительные характеристики

В целом редукторный стартер более надежен. Единственное его слабое место это обгонная муфта. На ней расположена шестерня, которая изнашивается довольно быстро. Поэтому, многие столкнувшись один раз с такой разновидностью приспособления для запуска двигателя, отказываются от них в дальнейшем. Но, в остальном они более надежны. Обычные стартера славятся проблемами со щетками и втягивающими устройствами. Из-за этого ремонт стартера приходится производить регулярно.

Также нужно сравнить ремонтопригодность обоих стартеров. Проще всего восстановить работоспособность простого стартера. Его конструкция максимально проста. И не вызывает затруднений даже у неопытного автолюбителя. Редукторный стартер несколько сложнее. Для правильной сборки его основной части (редуктора) необходим немалый навык в ремонте подобных конструкций. Спасает в этой ситуации, что все элементы (кроме бендикса) на таких стартерах служат в 2 раза дольше.

Энергопотребление у редукторного стартера намного меньше. Это объясняется наличием дополнительного механизма, который усиливает крутящий момент электродвигателя. Именно поэтому, эти стартера значительно меньше, по сравнению с обычными. Такой стартер спокойно работает даже при слегка посаженном аккумуляторе, чего обычный сделать не сможет. Для сравнения посмотрим средние мощности двух типов стартеров:

• Обычные – 3 кВт;
• Редукторные – 1,8 кВт.

Эти данные весьма условны, все зависит от объема двигателя, а также от типа топлива. На дизелях стартера требуются помощнее. Но, в целом можно сделать вывод, что редукторные детали намного экономичнее, это позволяет продлить ресурс аккумулятора.

Зимняя эксплуатация. Отдельно следует рассмотреть особенности эксплуатации в зимний период. Ведь это сложный период для автомобиля. Чаще всего, сложности проявляются именно при запуске двигателя. В этом случае в выигрыше оказывается опять редукторный стартер. Он может прокрутить, даже слегка загустевшее масло. Чего не может сделать обычный стартер.

Сказывается наличие редукторной передачи, которая позволяет без особого напряжения для электродвигателя прокручивать двигатель, с застывшим в нем маслом.

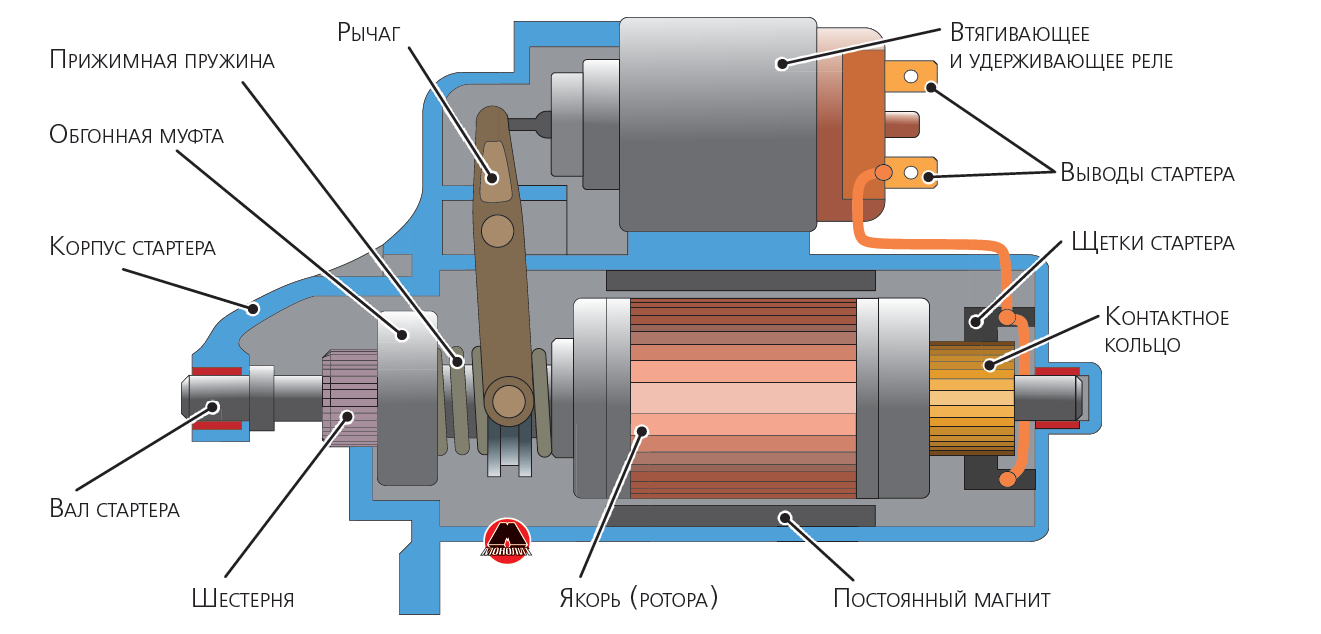

Устройство стартера

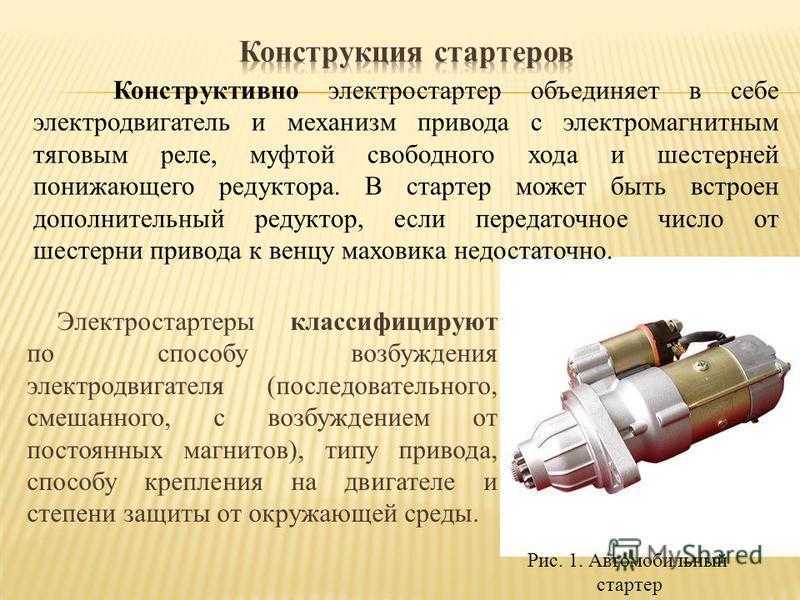

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

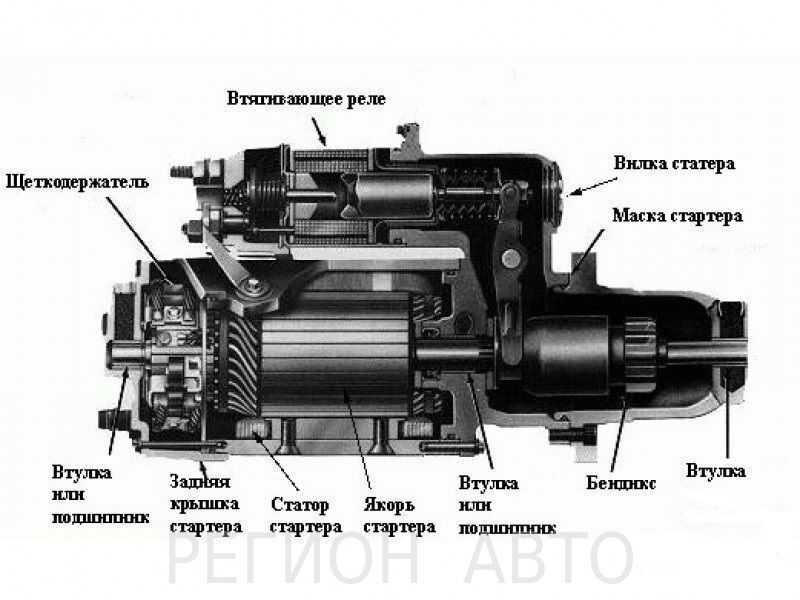

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

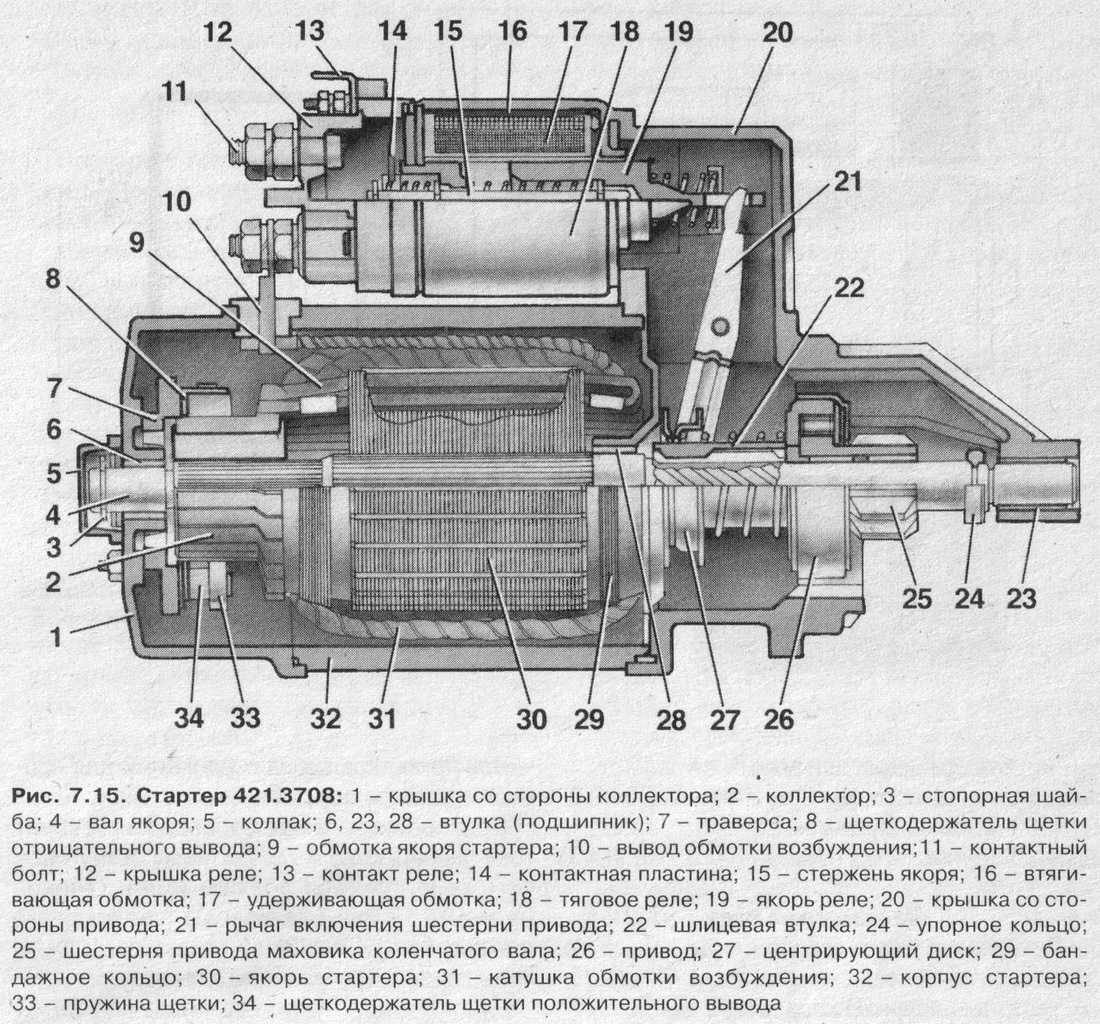

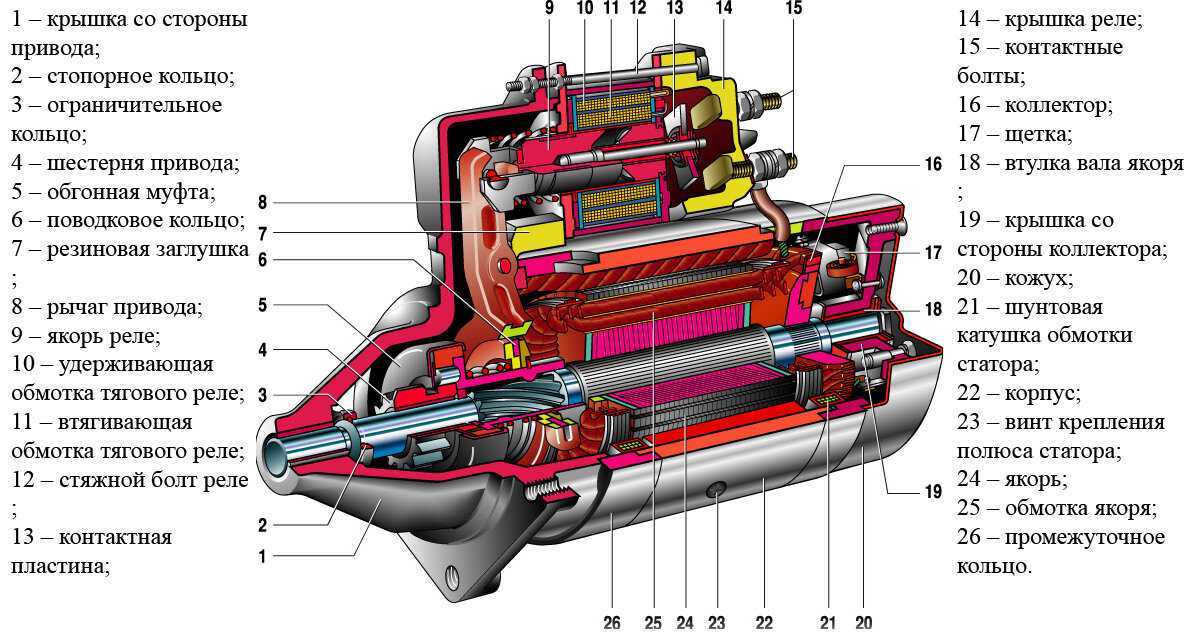

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Ремонт

Ремонт подобного редукторного механизма несущественно отличается от обычного. Проблема лишь в том, что любая поломка редуктора равноценна полной замене элемента . Но что касается других составляющих, здесь ремонт вполне возможен.

Среди распространенных поломок этого стартера отмечают:

• игнорирование поворота ключа зажигания;
• проблемы со стартом при работающем стартере;
• проблемы со стартом при рабочем втягивающем реле.

В первом случае автомобиль вовсе не реагирует на поворот ключа. Проблема зачастую касается втягивающего реле, а именно пятачковых контактов. Необходимо разобрать устройство и проверить их, при обнаружении поломки – заменить.

Если проблема заключается в клеммах, то нужно обследовать их на пример плотного контакта и окислений. При обнаружении затянуть и почистить.

Во втором случае стартер работает, но двигатель не запускается. Проблема в бендиксе, есть вероятность поломки редуктора. Нужно обследовать эти элементы, разобрав устройство. При необходимости заменить проблемные части или приобрести новый стартер.

В третьем случае реле работает, но старт не производится. Зачастую это связано с недостатком питания из-за аккумулятора или контактов. Стоит проверить обмотку стартера и якоря.

Но поломки стартера могут быть различными, поэтому без опыта самостоятельно ремонтировать устройство не стоит. Особенно, если проблемы возникли с редукторным механизмом. Здесь стоит обратиться к профессионалу или же вовсе приобрести замену. Так как стоимость подобных моделей невысока, такой вариант будет оптимален.

Редукторный стартер считается лучшим выбором для автомобиля. Он компактный, имеет низкую стоимость и высокую эффективность, позволяющую заводить двигатель в любых условиях.

А при замене подобного стартера рекомендуется посмотреть это видео. Здесь показаны преимущества замены этого устройства, что позволит лучше понять причины такого решения и выбрать оптимальный вариант для своего автомобиля:

Стартер – это главный элемент пусковой системы двигателя. Он раскручивает вал до необходимой частоты вращения, тем самым обеспечивая скорость и эффективность запуска мотора. Изобретён он был больше ста лет назад. Со временем был доработан, в частности, оснащён редуктором, что позволило существенно увеличить его эффективность, сократить его энергопотребление, а заодно уменьшить размеры. Казалось бы, ответ на вопрос, какой стартер лучше – редукторный или обычный, очевиден. Но не всё так просто.

Оценивать эффективность любого технического решения нужно с учётом условий, в которых оно будет использоваться. Чтобы разобраться в достоинствах и недостатках разных пусковых устройств, рассмотрим их работу и назначение подробнее.

Принцип работы классического стартера

Классический стартер был разработан более века назад как удобная и безопасная альтернатива пусковой рукояти. Его устройство совершенствовалось, но принцип остался прежним:

1. При повороте ключа в замке зажигания срабатывает реле включения.
2. Ток поступает на тяговое реле (соленоид).
3. Шестерня стартера входит в зацепление с шестернёй маховика.
4. Усилие передаётся напрямую на маховик, и двигатель запускается. Обратно же крутящий момент не передаётся, благодаря так называемой обгонной муфте (бендиксу).

Это исключительно простая и надёжная конструкция обеспечивала запуск всех советских автомобилей. Однако в мороз она часто подводила. Именно поэтому автомобили ВАЗ комплектовались пусковой рукоятью вплоть до конца 1980-х годов. Завести автомобиль с её помощью было почти невозможно, зато удавалось провернуть двигатель несколько раз, чтобы облегчить запуск при загустевшем масле.

Описание редукторного стартера

Редуктор – это устройство, изменяющее крутящий момент. Это то, чем отличается редукторный стартер от обычного (классического). Изменение крутящего момента позволило заметно повысить эффективность стартера. В частности, редукторные модели обеспечивают надёжный запуск в мороз (так как передают на двигатель достаточное усилие, чтобы провернуть загустевшее масло). Кроме того, это обеспечило устройству компактные размеры, что позволяет сразу отличить редукторное пусковое устройство от обычного на фото или в магазине.

Редукторный стартер: отличия, плюсы и минусы

Один из видов устройств для запуска двигателей транспортных средств с двигателями внутреннего сгорания – это редукторный стартер. Есть стартера большие без редуктора, есть маленькие, но с редуктором.

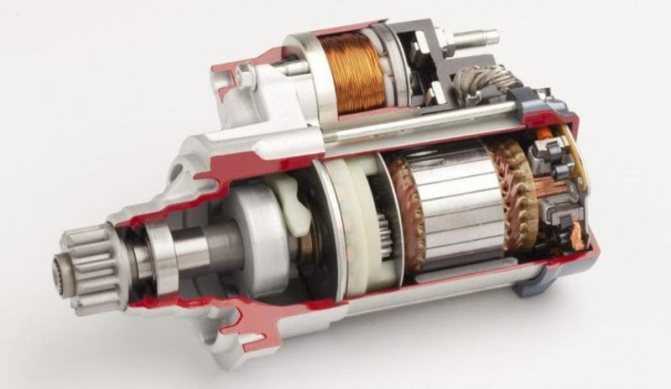

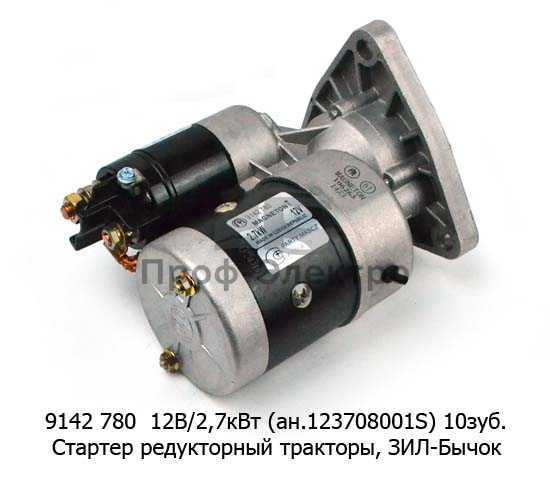

Редукторный стартер

Это устройство автозапуска ДВС автомобиля со встроенным редуктором. Любой редуктор служит для изменения частоты вращения и для облегчения работы ведущего вала. В случае с таким стартером, то редуктор намного облегчает вращение вала стартера. Поэтому составные детали и сами габаритные размеры намного меньше, чем у стартера без редуктора.Редуктор установлен между якорем и бендиксом. Якорь вращает механизмы редуктора, а они вращают бендикс, который вступает в зацепление с маховиком коленвала ДВС и передает ему вращательное движение.

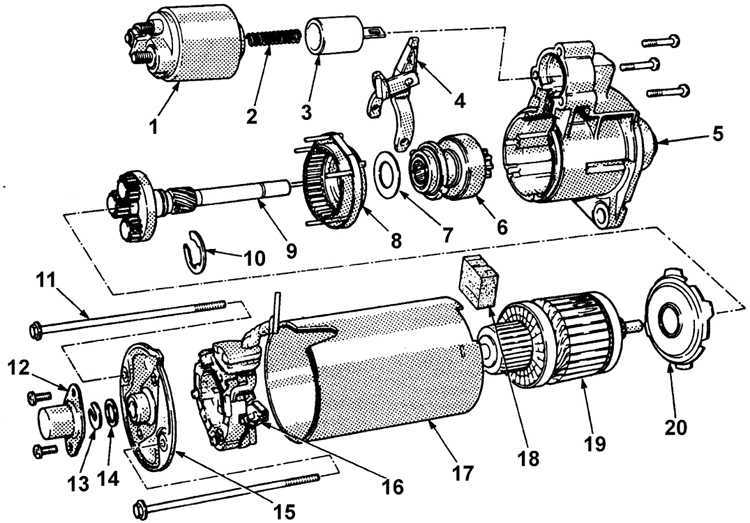

Устройство редукторного стартера

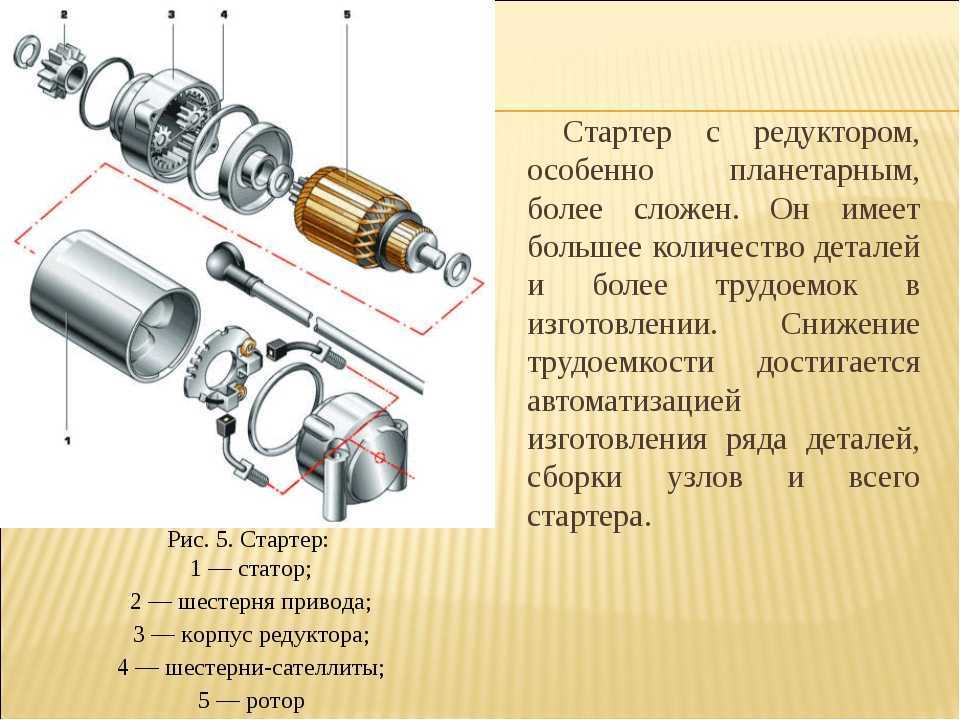

Основные детали механизма такие же, как в обычном автомобильном стартере, только присутствует еще редуктор.

Конструкция стартера состоит из:

• якорь;
• бендикс;
• маска;
• втягивающее реле;
• редуктор;
• статор;
• втулка;
• вилка.

Хоть основные детали такие же, но расположены они по другому. Бендикс в редукторном стартере сидит на своем валу. Такая конструкция и наличие редуктора облегчает запуск при низком заряде автомобильного аккумулятора.

КПД редукторного стартера в 1,5 раза больше КПД без редукторного стартера.

Принцип работы редукторного стартера:

1. Ток подается реле.
2. Якорь втягивается.
3. Выбрасывается бендикс.
4. Замыкаются пятачковые контакты и напряжение на них подается напрямую.
5. Якорь вращается и передает силу вращения шестеренкам редуктора, который вращает бендикс.
6. Бендикс напрямую зацеплен с маховиков двигателя авто и вращает его.
7. Происходит запуск двигателя.

Отличия от обычного стартера

Как уже было отмечено, основное отличие – это наличие редуктора и расположение бендикса.Есть модернизированные редукторные стартеры. В них нет взаимодействующего участка со шлицами. Много деталей в новом модернизированном стартере с редуктором пластиковые. За счет этого и вес не большой, и цена ниже. Стартеры эти не ремонтнопригодны, то есть не ремонтируются.Для активации и работы редукторного стартера требуется намного меньше силы тока. Это выручает, когда в автомобиле АКБ разряжается быстро, например, при сильных морозах.

Плюсы и минусы

Как и любое другое устройство, стартер с редуктором имеет не только преимущества, но и недостатки.

Минусы:

1. Ремонт сложнее, в случае, если он возможен.
2. Слабость конструкции. У него есть определенный предел мощности, поэтому лучше не ставить редукторные стартера на грузовые автомобили.

 Особенно эффектны такие стартера с редукторами в районах с холодным климатом.

Ремонт редукторного стартера

Поломка редуктора по стоимости примерно будет равна новому редуктору. Другие детали стартера можно менять по единицам.

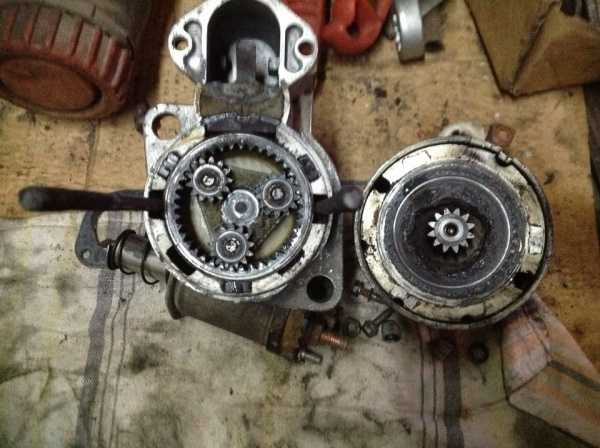

А на этом фото видно, как изнашиваются шестеренки редуктора, и сколько накапливается стружек и как закоксовывается смазка со временем. Шестеренки редуктора.

Частые поломки стартера с редуктором:

• При повороте ключа замка зажигания стартер не срабатывает. Причиной не реагирования самого стартера в пятачковых контактах втягивающего реле. Также, часто бывает, что клеммы аккумулятора ослабли и срабатывают через раз.
• Иногда бывают проблемы с запуском ДВС при исправно стартере. В этом случае стартер работает, но, возможно поломка в бендиксе или редукторе.
• Иногда бывают проблемы с запуском двигателя авто при исправно работающем втягивающем реле. Причина скорее всего в обмотке стартера и якоря.

Если нет опыта хотя бы наблюдения за ремонтом стартером, можно только разобрать и проверить детали на целостность. Обмотку пусть проверяет автоэлектрик.

Видео

Как заменить редукторный стартер своими руками.

 Как заводится автомобиль в -30 градусов редукторным стартером.

 Советы: какой редукторный стартер лучше выбрать для машины ОКА, ОКА 2.

Как проверить работоспособность стартера при помощи АКБ.

В этом видео процесс ремонта стартера.

https://youtube.com/watch?v=NhlgjAu5lgg

Для желающих повозиться, есть возможность усовершенствовать редукторный стартер.

https://youtube.com/watch?v=Kzy1nh4Caj4

Чем редукторный стартер отличается от обычного?

Чтобы грамотно ответить на вынесенный в заголовок вопрос потребуется на некоторое время стать «немножко автомобилистами».

Зачем вообще нужен стартер

В любом двигателе внутреннего сгорания (ДВС) топливо сжигается внутри специальной камеры (цилиндре), в результате чего двигающийся в цилиндре поршень передаёт своё возвратно-поступательное движение коленвалу, который преобразует его в круговое. В большинстве ДВС с одним коленвалом связано несколько поршней, в один момент времени находящихся в разных положениях в своих цилиндрах: это позволяет увеличить общую мощность двигателя и сделать его ход более равномерным, плавным.

Поскольку топливно-воздушная смесь может оказаться в каждом из цилиндров только в строго определённое время, возникает проблема с начальным запуском двигателя: единичного акта сгорания в одном из цилиндров недостаточно, чтобы «перебороть» общий момент инерции всего двигателя, да и все остальные элементы ДВС начинают работать более-менее правильно только тогда, когда двигатель уже достиг некоторого минимального числа оборотов. Проще говоря, энергия из цилиндров может поддержать движение частей уже работающего двигателя — но вот как раскрутить «стоящий» ДВС в первый раз? Именно для этого и нужен стартер.

История вопроса

Любители старинной кинохроники сразу смогут вспомнить видео с первыми автомобилистами, берущими в руки эдакую здоровую кривую штуку и впихивающими её куда-то спереди под двигатель, а затем начинающими её с усилием вращать. Это и есть самый первый автомобильный стартер (правильно он называется «заводной/пусковой рукояткой» или по-бытовому — «кривым стартером») мощностью примерно «в одну человеческую силу» — и пользоваться им на практике достаточно опасно.

Дело в том, что после успешного пуска и при наличие непосредственной механической связи уже ДВС начинает крутить эту рукоятку — и если незадачливый автолюбитель не успевает её вовремя выдернуть обратно, то она вполне в состоянии повредить ему не только руки.

С появлением на авто электрического аккумулятора стало возможным перепоручить хлопотную работу по первому пуску ДВС специальному небольшому электродвигателю, попутно добавив в конструкцию ещё один механический элемент: так называемую обгонную муфту. Это устройство позволяет передавать вращение только от ведущего вращающегося вала к ведомому — то есть уже запущенный двигатель не сможет раскручивать электродвигатель стартера.

Любопытно, что прижившееся в народе название «бендикс» для такой муфты есть буквальная калька от Bendix — названия одной из первых фирм-производителей автомобильных запчастей, придумавших и выпустивших это полезное устройство.

Как известно из школьного курса физики, с помощью простейшего механического устройства (рычага) при воздействии на тело можно выиграть в силе, но проиграть в расстоянии (скорости) — и наоборот. Для случая соединённых вращающихся валов подобную же роль играет механический редуктор: он может увеличивать/уменьшать крутящий момент за счёт изменения передаточного соотношения.

Редукторный стартер

Применительно к случаю с редуктором и говоря проще: если у вас есть слабенький, но очень быстрый электродвигатель, то с помощью редуктора его можно заставить проделать работу, для которой нужно очень большое, но при этом медленное усилие.

Ведь в случае ДВС при непосредственном подсоединении электродвигателя требуется, чтобы он был соразмерной с ДВС мощности и скорости вращения — а это получается очень громоздкое и тяжёлое устройство! Электродвигатели же гораздо удобнее и проще делать очень маленькими и быстрыми (с большим числом оборотов в минуту), а затем с помощью редуктора с нужным передаточным соотношением подводить крутящий момент именно туда, где он нужен (к ДВС).

Редуктор

Отличия

Возвращается к началу — отличиям редукторного стартера от «обычного»

Итак, ключевое отличие редукторного автомобильного стартера заключается в наличии собственного встроенного редуктора, оптимально преобразующего крутящий момент от вала электродвигателя. К каким же важным последствиям это ведёт?

1. Во-первых, суммарно устройство становится более сложным (добавляется редуктор).
2. Во-вторых, наличие редуктора упрощает конструкцию используемого электродвигателя и требования к нему по мощности на валу.
3. В-третьих, вся конструкция в итоге становится меньше и легче (обычно процентов на тридцать-сорок) по сравнению с «классическим» электрическим стартером.

Разумеется, появляется и минус: редуктор и сам по себе может сломаться, однако если он рассчитан и сделан грамотно (в первую очередь — герметично), то прослужит такая конструкция никак не меньше «классического» электрического стартера.

Замена

Многие автомобилисты интересуются, можно ли установить вместо обычного стартера редукторный. Это вполне возможно. Практически все производители поставляют на рынок не только обычные стартера, но и редукторные. Для замены вам не придется изменять конструкцию своего автомобиля. Достаточно просто снять старый стартер и поставить новый. Редукторные стартера обладают особыми креплениями для проводов. Они исключают риск замыкания.

Заключение. Современное автомобилестроение не стоит на месте. Все компоненты конструкции постоянно совершенствуются. Поэтому, часто возникают вопросы, какой стартер лучше редукторный или обычный? В данном случае можно ответить, что лучше редукторный стартер. Он более современен. Обладает меньшим энергопотреблением. Срок его службы значительно выше. Если вам вскоре предстоит поменять стартер, то лучше отдать предпочтение более эффективному редукторному варианту.

Стартер — это двигатель постоянного тока, который запускает движок машины

Неважно, будь-то легковой автомобиль, тягач, комбайн или трактор. Состоит он из нескольких деталей: реле, приводная шестерня с «бендиксом» и электродвигатель, который всё это приводит в действие

Разница же между обычным и редукторным стартерами состоит в том, что у обычного крутящий момент передается на бендикс напрямую, а у редукторного — через редуктор.

Зимой в сильные морозы воздух становится намного холоднее и запустить движок непросто. Причиной тому густое масло, которое не дает хорошего трения деталей. В следствии чего стартеру необходимо создать больший крутящий момент для пуска двигателя.

Конструктивные особенности редукторных моделей способствуют значительному упрощению запуска двигателя в неблагоприятных зимних условиях. В целях безопасности реле имеет защиту, сконструированную из пластика, что сводит к минимуму или вообще исключает короткое замыкание.

Данный вид устройств потребляет намного меньше энергии и отличается в размерах, а соответственно и в массе.

Давайте подведем итог: редукторный стартер не требует никаких действий по уходу, имеет более высокую мощность по сравнению с обычным, пусковой момент в разы больше, увеличенные характеристики, в том числе и в плане безопасности, а также общий вес данного агрегата в среднем меньше на 48%.

Учитывая все параметры, которые влияют на работу стартера, важно правильно подбирать модель под двигатель и ответственно относиться к его техническому состоянию в период эксплуатации

Сломался авто?Мы все починим!+7 (961) 014-5673+7 (915) 732-0659Звоните!

Стартер – устройство, за счёт которого выполняется запуск автомобильного двигателя. Чтобы мотор запустился, нужно вращать коленчатый вал с определённой частотой. На старинных автомобилях без стартера это делали вручную, что было довольно тяжело. Изобретение стартера позволило упростить эту процедуру.

Виды стартеров

Как поменять стартер

С редуктором

Именно этот вид стартера рекомендуют использовать специалисты, так как ему нужно не так много тока для того, чтобы работать эффективно. При использовании такого стартера коленвал будет двигаться даже тогда, когда заряд аккумулятора минимален. Еще один плюс стартера с редуктором – это наличие постоянных магнитов, благодаря которым проблемы с обмоткой минимальны. Но если очень долго использовать подобный стартер, то очень вероятна поломка вращающей шестерни. Но эта вероятность обусловлена или заводским браком, или некачественным производством.

Без редуктора

Подобный стартер действует на вращение шестерни непосредственно, то есть прямо. Превосходство стартера без редуктора перед аналогичным механизмом, но с редуктором, заключается в более простых конструкторских решениях, а также в более простом доступе в случае необходимости ремонта.

Плюс ко всему, в случае использования такого стартера шестерня с маховиком моментально сойдутся после того, как подастся ток. таким образом зажигание будет более быстрым. Такие стартеры очень выносливы, не сломаются под воздействием электричества. Но устройство без редуктора могут плохо работать при пониженных температурах, что очень плохо.

Принципы работы стартера с редуктором

Когда происходит замыкание зажигания, ток от батареи аккумулятора передается на стартер, после чего заряд идет через редуктор на якорь, благодаря чему в несколько раз увеличивается мощность проходящего напряжения. Потом крутящий момент передается от якоря к шестерне.

Происходит все благодаря наличию редуктора, в котором установлены магниты, которые постоянно работают. Также в стартере есть специальные щетки, которые вырабатывают сопротивление с большим показателем, нежели аналогичный показатель на обычном стартере. Благодаря этому стартер работает постоянно и эффективно.

Стартер с инерционным приводом

Такой стартер будет связан с кольцевым венцом маховика через маленькую шестеренку. Связь зубчатой шестеренки и спирального паза на валу якоря осуществляется через резьбовое соединение. В этом случае винт вращается в шестеренке посредством воздействия якоря в то время, когда стартер начинает работать.

Из-за инерционных явлений шестеренка не двигается, а за счет винта, который вращается внутри шестеренки, эта самая шестеренка смещается и сцепляется с зубчатым венцом маховика.

После того, как двигатель запущен, и по истечении определенного времени работы на своей мощности, шестеренка станет быстрее вращаться, что заставит вал якоря вращаться. Из-за этого шестеренка будет скручиваться назад по спиральному позу, а через время она вообще отсоединиться от махового колеса. Буфером будет главная пружина во время движения шестерни.

Главным минусом подобного устройства является чрезмерно агрессивная манера вхождения в зацепление, поэтому время эксплуатации кольцевого венца и механизма зацепления сильно сокращалось.

Стартер – штука очень важная, поэтому за состоянием этого механизма нужно следить постоянно и тщательно.

Редукторный стартер на ВАЗ

При всей простоте стартера он может иногда подкинуть водителю неприятный сюрприз в виде спонтанно возникшей неисправности, вычислить которую бывает не так уж просто. Например:

• Повреждение в электрической цепи приводит к тому, что не срабатывает втягивающее реле;
• Не вращается якорь;
• Отсутствует сцепление с маховиком;
• Бендикс не разъединяет стартер и маховик.

В силу этих причин современные автомобили оснащаются так называемым редукторным стартером. От стандартного он отличается тем, что между якорем и бендиксом находится ещё одна деталь — редуктор. Редуктор представляет собой набор зубчатых колёс, осуществляющих передачу вращающего момента от якоря стартера на маховик мотора. Это даёт следующие преимущества:

• Быстрый старт двигателя даже при низкой температуре атмосферного воздуха;
• Меньший износ рабочих деталей стартера, более долгий срок службы агрегата;
• Меньший вес и габариты редукторного стартера в сравнении с обычным.

Редукторный стартер может иметь внутреннее или внешнее зацепление шестерён. Принцип действия такого стартера заключается в том, что шестерня редуктора стартера принимает вращающий момент от якоря и передаёт его на бендикс, то есть между якорем и бендиксом есть посредник. Приобрести подобное устройство можно здесь. В некоторых машинах можно увидеть более сложный агрегат — стартер, имеющий планетарный редуктор. В таком стартере крутящий момент от ротора передаётся на три зубчатых колеса или сателлита, сделанных из композитного материала. Редуктор такого типа достаточно сложен в изготовлении и увеличивает размеры самого стартерного механизма, что может создать затруднения при попытке внедрить его под капот ВАЗовской “классики”, с одним исключением: на автомобилях ВАЗ 2109, ВАЗ2110 и модификациях 2106 и 2107 с инжекторным двигателем редукторный стартер установлен по умолчанию. Планетарная шестерня редуктора стартера вращает сателлиты, которые соединены с водилом бендикса. Дальше всё происходит как было описано выше: сцепление с маховиком и запуск двигателя.
